Autor Thema:  Blech - Modul IV10 (1689 mal gelesen)
Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M100
Windchill PDMLink 11.0 M030
IV 2021 i. d. Ausbildung

erstellt am: 19. Okt. 2006 08:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

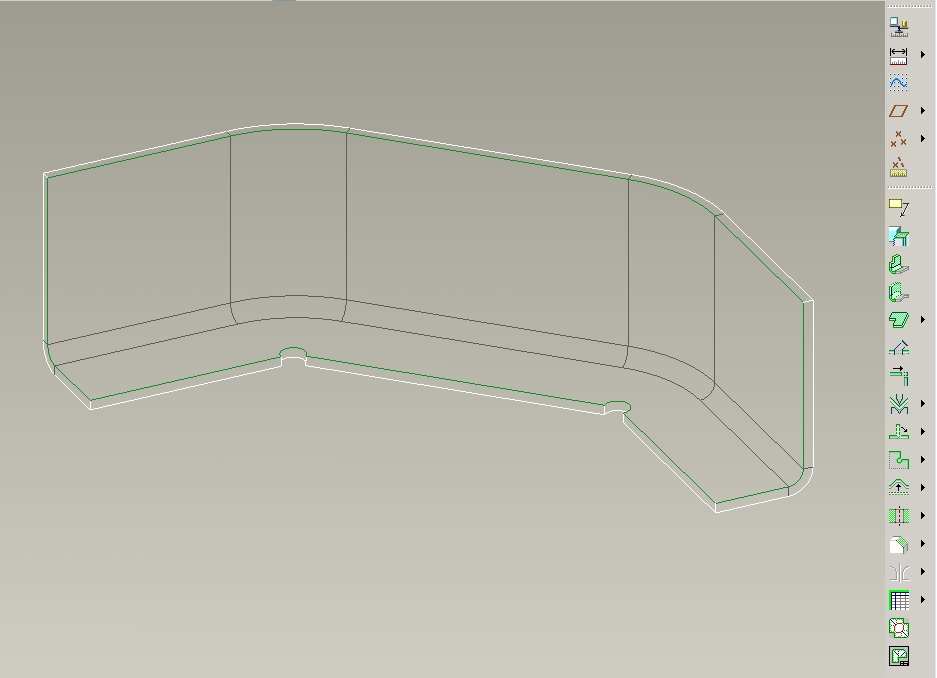

kann man im IV10 mit den "Standardbefehlen in der Blechteilumgebung" ein solches Blech (siehe Bild) modellieren und eine Abwicklung erstellen?

Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robsi
Mitglied
Maschinentechniker


Sehen Sie sich das Profil von Robsi an!   Senden Sie eine Private Message an Robsi  Schreiben Sie einen Gästebucheintrag für Robsi

Beiträge: 389
Registriert: 30.01.2003

Win 10, 32 GB RAM, GTX980
Product Design Suite Ultimate 2018

erstellt am: 19. Okt. 2006 08:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
In der Kürze - Nein.

------------------
Gruss, Robert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M100
Windchill PDMLink 11.0 M030
IV 2021 i. d. Ausbildung

erstellt am: 19. Okt. 2006 08:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Robert,

das ist eine klare Aussage.
Danke!

Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rAist
Ehrenmitglied V.I.P. h.c.
CAD-Dozent (Creo/Inventor)



Sehen Sie sich das Profil von rAist an!   Senden Sie eine Private Message an rAist  Schreiben Sie einen Gästebucheintrag für rAist

Beiträge: 2050
Registriert: 07.08.2006

IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)

erstellt am: 19. Okt. 2006 08:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
hm würde ich auf den ersten kurzen blick widersprechen, was ist mit sweeping entlag pfad und dann konvertieren in blech ? evtl ne dumme idee, aber im mom fällt mir nicht ein wieso das nicht gehen sollte.

kann man konturlaschen entlag einem 3D Pfad erstellen`?

------------------
Erfolg ist , was aus einer Glatze einen glänzenden Kopf macht.

Wolfram Weidner (*1925), dt. Journalist

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lukipela
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Lukipela an!   Senden Sie eine Private Message an Lukipela  Schreiben Sie einen Gästebucheintrag für Lukipela

Beiträge: 185
Registriert: 13.07.2006

WinXP Pro SP2
Intel P4 3GHz
2GB RAM
Nvidia Quadro FX 1300
IV11 Series SP2
Vault 5.0 SP1

erstellt am: 19. Okt. 2006 08:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
Abwickeln kann ichs ja trotzdem nicht ...

Da wären mal wieder gerade Segmente gefragt ...

------------------
He not busy being born is busy dying!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Charly Setter
Moderator





Sehen Sie sich das Profil von Charly Setter an!   Senden Sie eine Private Message an Charly Setter  Schreiben Sie einen Gästebucheintrag für Charly Setter

Beiträge: 11981
Registriert: 28.05.2002

Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.<P>Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)

erstellt am: 19. Okt. 2006 08:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
Sweepen und konvertieren geht. Aber was hast Du davon ? Du kannst nicht abwickeln.

Konturlasche an 3D-Pfad ? Nein. Das Blechmodul kann nur gerade Kanten.

CUSee You

------------------
Der vernünftige Mensch paßt sich der Welt an;
der unvernünftige besteht auf dem Versuch, die Welt sich anzupassen.

Deshalb hängt aller Fortschritt vom unvernünftigen Menschen ab.
(George Bernard Shaw)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rAist
Ehrenmitglied V.I.P. h.c.
CAD-Dozent (Creo/Inventor)



Sehen Sie sich das Profil von rAist an!   Senden Sie eine Private Message an rAist  Schreiben Sie einen Gästebucheintrag für rAist

Beiträge: 2050
Registriert: 07.08.2006

IV 2016, Creo Parametric 4.0, Sensationelle Hardware ... ;)

erstellt am: 19. Okt. 2006 09:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
hmjo gerade getestet ... modellieren : ja , abwickeln : nein

------------------
Erfolg ist , was aus einer Glatze einen glänzenden Kopf macht.

Wolfram Weidner (*1925), dt. Journalist

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M100
Windchill PDMLink 11.0 M030
IV 2021 i. d. Ausbildung

erstellt am: 19. Okt. 2006 10:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo,

danke für die Antworten.
Kannte die Möglichkeit aus Pro/E , Flanschlaschen bzw. Konturlaschen an nicht geraden (bogenförmigen) Kanten zu erzeugen und auch abzuwickeln.

Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9334
Registriert: 13.10.2000

Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 19. Okt. 2006 11:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
Das würde ich nun aber gern mal sehen ..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M100
Windchill PDMLink 11.0 M030
IV 2021 i. d. Ausbildung

erstellt am: 19. Okt. 2006 12:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities



Hallo,

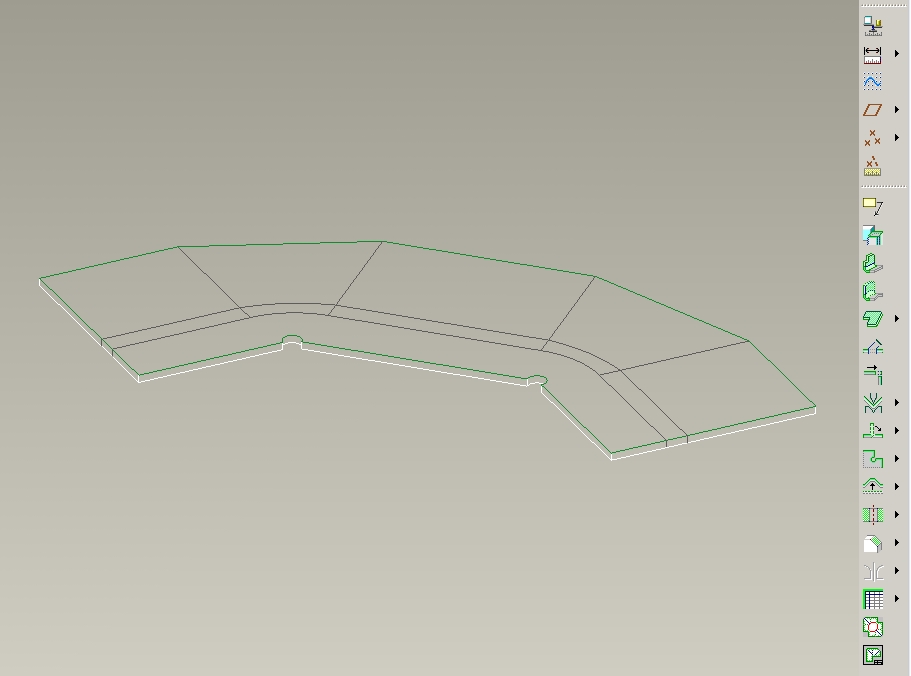

ok, dann schau dir das mal an.

Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fritz Freleng
Mitglied
Mausschubser


Sehen Sie sich das Profil von Fritz Freleng an!   Senden Sie eine Private Message an Fritz Freleng  Schreiben Sie einen Gästebucheintrag für Fritz Freleng

Beiträge: 304
Registriert: 31.12.2003

verschiedene Jahrgänge der Diva

erstellt am: 19. Okt. 2006 12:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
Hi Martin!
Abgewickelt ist also auch in Pro/E nicht.
Hätte mich auch gewundert, denn sowas ist so abwickelbar wie ein Globus  .
Und ob der Zuschnitt in Bild2 fürs Tiefziehen wirklich stimmt  , tja, da fehlen mir die Fischbäuche an den radialen Seitenkanten ...

------------------
lg

Manchmal ist es besser, in Albuquerque rechts abzubiegen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9334
Registriert: 13.10.2000

Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 19. Okt. 2006 13:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
Das meine ich auch, Fritz.

Auch beim Umformen ist ja darauf zu achten, daß das Material nur wenig fließen sollte. Und da ist im etwas dunkler oliv gefärbten Bereich oben und unten die gleiche Bogenlänge.

In der "Abwicklung" sieht man davon aber nix.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kantioler Martin
Mitglied
CAD Admin - Konstrukteur


Sehen Sie sich das Profil von Kantioler Martin an!   Senden Sie eine Private Message an Piz Markant  Schreiben Sie einen Gästebucheintrag für Piz Markant

Beiträge: 773
Registriert: 06.09.2000

Windows 10 64 bit
DELL PRECISION TOWER5810
NVIDIA QUADRO M4000
Creo Parametric 4.0 M100
Windchill PDMLink 11.0 M030
IV 2021 i. d. Ausbildung

erstellt am: 19. Okt. 2006 14:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities



Hallo,

ok, mir ist klar, dass das nicht gerade ein gutes Beispiel für ein Blechteil war. Ich habe es auch nur mal so schnell erstellt , um das mit den Laschen an nicht geraden Kanten zu zeigen.
Bei diesem Teil konnten wir mit dem Zuschnitt sehr gut leben.

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9334
Registriert: 13.10.2000

Inventor bis 2025, Rhino 8, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 19. Okt. 2006 14:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Kantioler Martin 10 Unities + Antwort hilfreich
Das läßt sich nun schlecht beurteilen, weil keine Maße dranstehen, Martin.
Wenn es aber ohne irgendeine Korrektur abgewickelt wird, dann werden die beiden äußeren Winkelstücke der Abwicklung später ganz schön zammgestaucht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
