Hallo zusammen,

habe das Problem, daß ich einen Zylinder (bestehend aus 2 Ronden und 1 Rohr) zusammenschweissen/-kleben und anschließend die komplette Kontur um 1mm nacharbeiten muß. Habe geplant, in der .iam eine Skizze auf die XY-Achse zu legen, die Schnittgeometrie zu projizieren und mit Versatz eine 2. um 1mm versetzte Kontur zu erzeugen. Das Profil zwischen versetzter Kontur und Bauteilkontur könnte ich dann als Dirrerenz rotieren lassen.Leider projiziert IV11 nicht die Schnittkanten der Eindrehung.
Kann mir jemand einen Tip geben? Mit einer abgeleiteten Komponente hätte ich wieder eine .ipt in der es funktioniert. Leider fehlt mir dann die Stückliste.

------------------
Gruss,
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lukipela
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Lukipela an!   Senden Sie eine Private Message an Lukipela  Schreiben Sie einen Gästebucheintrag für Lukipela

Beiträge: 185
Registriert: 13.07.2006

WinXP Pro SP2
Intel P4 3GHz
2GB RAM
Nvidia Quadro FX 1300
IV11 Series SP2
Vault 5.0 SP1

erstellt am: 24. Aug. 2006 14:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ralle11 10 Unities + Antwort hilfreich




Hallöle !

Also bei mir geht das...

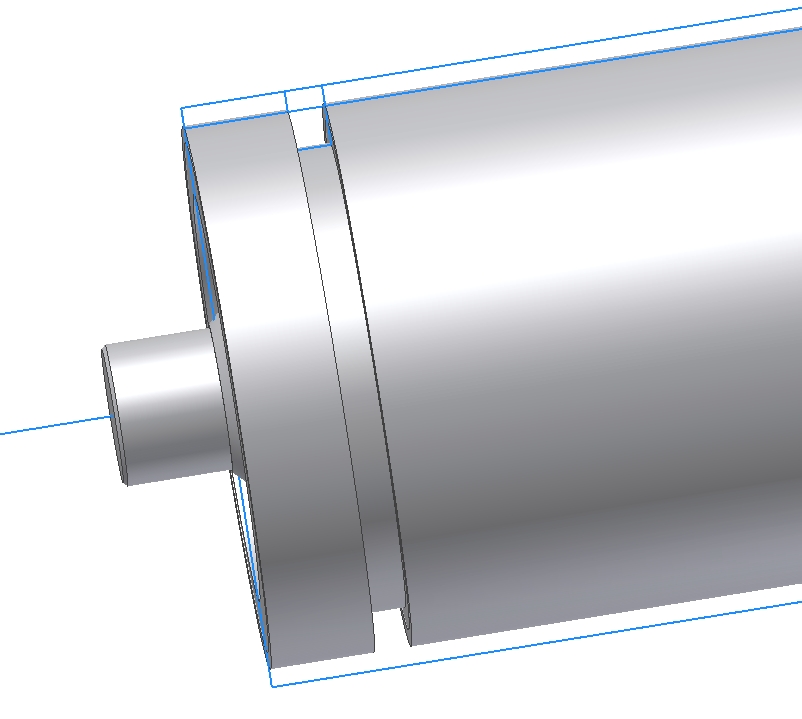

Skizze auf eine der zwei möglichen Ebenen legen, die Stirnflächen projezieren und dann die Schnittkanten der Mantelfäche. Rechteck drüber legen, bemaßen, Mittelachse reinprojezieren, auf Mittellinie umstellen und es geht ...

Interessanterweise ist es wichtig zuerst die Stirnflächen zu projezieren ... ansonsten gehts bei mir auch nicht ...

mfg marC

------------------
He not busy being born is busy dying!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ralle11
Mitglied
Konstrukteur

Sehen Sie sich das Profil von ralle11 an!   Senden Sie eine Private Message an ralle11  Schreiben Sie einen Gästebucheintrag für ralle11

Beiträge: 5
Registriert: 30.01.2006

erstellt am: 24. Aug. 2006 15:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Sorry, aber ich bekomme das nicht hin. Erhalte die Meldung "Kappen nicht möglich. Skizzierebene schneidet Bauteil möglicherweise nicht." obwohl ich die Skizze auf die XZ-Ebene gelegt habe und der Zylinder im Halbschnitt dargestellt wird.

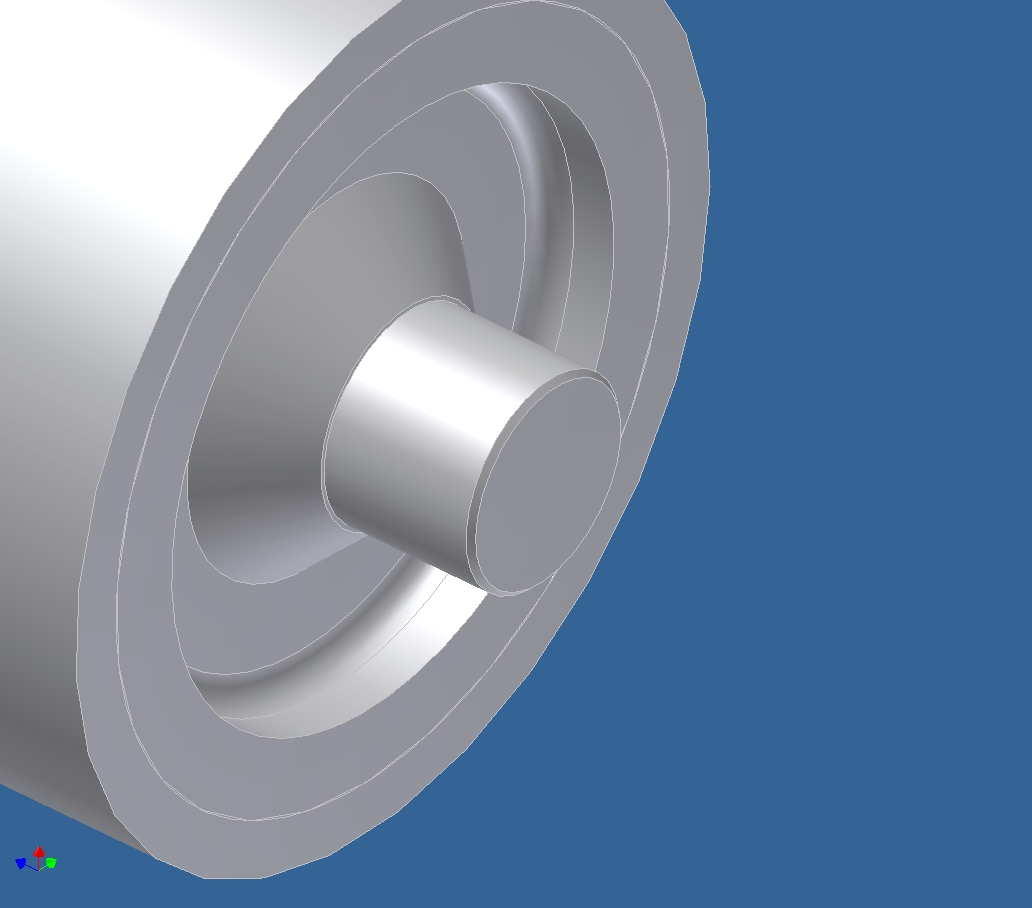

Das Problem bereitet die stirnseitige Eindrehung mit den Radien und dem kegeligen Ansatz. Die Planflächen kann ich Projezieren.

------------------
Gruss,
Ralf
