Thema: Federn (550 mal gelesen)
|
Marc86 Mitglied Maschinenbaukonstrukteur

 Beiträge: 11 Registriert: 22.06.2006
|
erstellt am: 29. Jun. 2006 10:17 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen!! Ich arbeite noch nicht so lange mit Inventor und habe bei einem Thema ein großes Problem. Das generieren von Federn und das anschließende Einfügen in die entsprechenden Baugruppen!! Kann mir da bitte jemand mal nen Rat geben oder erklären wie ich das mache!! Danke im Vorraus!! ------------------ Marc86 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Big-Biker Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinen

 Beiträge: 2588 Registriert: 14.10.2004 INV Prof. 2018 Fujitsu Celsius, 32 Gb Ram AMD Fire Pro W5100 SpaceNavigator, HP ZBook G3
|
erstellt am: 29. Jun. 2006 11:54 <-- editieren / zitieren --> Unities abgeben:          Nur für Marc86
Auf der GuteKunst-Seite erstellen und laden. Eine generierte Feder (auch die vom Inv.) hat immer eine Mittenachse, die du für eine Abhängigkeit verwenden kannst. (sichtbar schalten im Ursprung). Im Forum stehen irgendwo zwei universelle Federn (Zug-und Druckfeder) zum runterladen. (von Sven W ?) Der Big-Biker ------------------ Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 29. Jun. 2006 12:52 <-- editieren / zitieren -->
Hallo, wenn du die Feder selbst erstellen willst, gibt es im Inventor das Feature "Spirale". Damit kann man Federn o.ä. erstellen. Du musst dir nur eine Skizze erstellen, in der die Rotationsachse (im einfachsten Falle ein Strich) und das Rotationsprofil (für ne Feder wäre ein Kreis wohl das passendste) liegt. Dann auf Spirale klicken und das sollte sich dann von allein klären, was du machen musst. mfg, heiner |
El_Tazar Mitglied Maler

 Beiträge: 683 Registriert: 27.04.2005 AIS2011 SP2 ACad06/07/11 Win7
|
erstellt am: 29. Jun. 2006 13:03 <-- editieren / zitieren --> Unities abgeben:          Nur für Marc86
|
Marc86 Mitglied Maschinenbaukonstrukteur

 Beiträge: 11 Registriert: 22.06.2006
|
erstellt am: 29. Jun. 2006 13:58 <-- editieren / zitieren --> Unities abgeben:
|
Marc86 Mitglied Maschinenbaukonstrukteur

 Beiträge: 11 Registriert: 22.06.2006
|
erstellt am: 29. Jun. 2006 14:00 <-- editieren / zitieren --> Unities abgeben:
|
Marc86 Mitglied Maschinenbaukonstrukteur

 Beiträge: 11 Registriert: 22.06.2006
|
erstellt am: 29. Jun. 2006 14:01 <-- editieren / zitieren --> Unities abgeben:
|
Big-Biker Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinen

 Beiträge: 2588 Registriert: 14.10.2004 INV Prof. 2018 Fujitsu Celsius, 32 Gb Ram AMD Fire Pro W5100 SpaceNavigator, HP ZBook G3
|
erstellt am: 29. Jun. 2006 14:03 <-- editieren / zitieren --> Unities abgeben:          Nur für Marc86
Bei Inv.10 unter "Extras". Hier noch eine universelle Druckfeder. In den benutzerdefinierten Parametern (fx) sind die Abmessungen hinterlegt. (Bitte entferne die Endung: .txt) Grüße aus dem Vogtland ------------------ Wir erfahren unsere Grenzen erst, wenn wir sie überschreiten ! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Marc86 Mitglied Maschinenbaukonstrukteur

 Beiträge: 11 Registriert: 22.06.2006
|
erstellt am: 29. Jun. 2006 14:06 <-- editieren / zitieren --> Unities abgeben:
|
Big-Biker Ehrenmitglied V.I.P. h.c. Konstrukteur Sondermaschinen

 Beiträge: 2588 Registriert: 14.10.2004 INV Prof. 2018 Fujitsu Celsius, 32 Gb Ram AMD Fire Pro W5100 SpaceNavigator, HP ZBook G3
|
erstellt am: 29. Jun. 2006 15:05 <-- editieren / zitieren --> Unities abgeben:          Nur für Marc86
|
lbcad Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Maschinenbau und CAD-Trainer

 Beiträge: 3835 Registriert: 15.02.2001 DELL Precision 7520 Win10Pro-64 Inventor mit Vault Professional 2024 --------------------- Während man es aufschiebt, verrinnt das Leben. Lucius Annaeus Seneca (ca. 4 v. Chr - 65 n. Chr.)
|
erstellt am: 29. Jun. 2006 18:47 <-- editieren / zitieren --> Unities abgeben:          Nur für Marc86
nur nicht zu viel Energie in die Konstruktion der Federn stecken! In der IDW gibt es damit nur Schwierigkeiten. Schon im Modell hat man mit angeschliffenen Enden schon mal sehr interessante Effekte gesehen. Der A nsatz mit Gutekunst ist schon mal sehr gut. Ansonsten hat man auch immer Schwierigkeiten mit den unterschiedlichen Belastungszuständen - also Längen. Nach meine Überzeugung sollte man so eine Feder aus 2 Teilen konstruieren, die dann ineinanderfahren. Für die Stückliste muß man dann den einen Teil als die Feder deklarieren, den anderen eben ignorieren. ------------------ Gruß Lothar --------------------------------------------------- Während man es aufschiebt, verrinnt das Leben. —Lucius Annaeus Seneca (ca. 4 v. Chr - 65 n. Chr.) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Harry G. Ehrenmitglied V.I.P. h.c. one-man-show

 Beiträge: 4585 Registriert: 24.01.2003 PDSP2014.1.3; W7.1-64 E3-1240, 16 GB Quadro K2000
|
erstellt am: 29. Jun. 2006 18:48 <-- editieren / zitieren --> Unities abgeben:          Nur für Marc86
Ich täte die Gutekunst-Federn vom deren Webseite nehmen, dann braucht man nämlich nicht nachzudenken  und die Federenden sind richtig dargestellt. Außerdem haben die eine recht gute Suchfunktion um Federn anhand der bekannten Parameter auszuwählen. Um Abhängigkeiten zu vergeben braucht man die Achse nicht sichtbar zu schalten, sie läßt sich auch im Browser anwählen. ------------------ Grüße von Harry Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Husky Ehrenmitglied V.I.P. h.c.

 Beiträge: 5720 Registriert: 10.07.2002 No Sysinfo
|
erstellt am: 29. Jun. 2006 19:04 <-- editieren / zitieren --> Unities abgeben:          Nur für Marc86
Hallo, oder andere Alternative, ein einfaches iPart (zylindrische Extrusion) generieren. Geschickt gemacht sieht das in der Ableitung wie eine vereinfachte Darstellung aus und ist auch in großen Baugruppen kein Performancekiller. Die Kennwerte lassen sich ja in die iPropertys übertragen Grüße Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder Moderator Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen


 Beiträge: 13435 Registriert: 02.04.2004 IV 2024
|
erstellt am: 29. Jun. 2006 21:57 <-- editieren / zitieren --> Unities abgeben:          Nur für Marc86

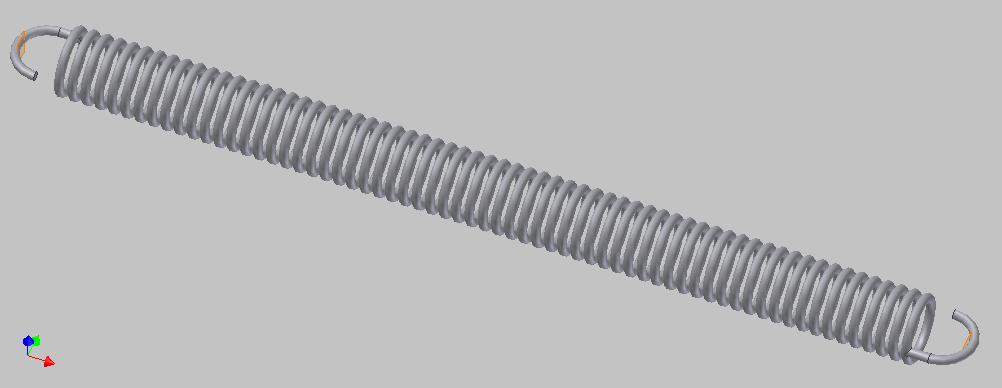

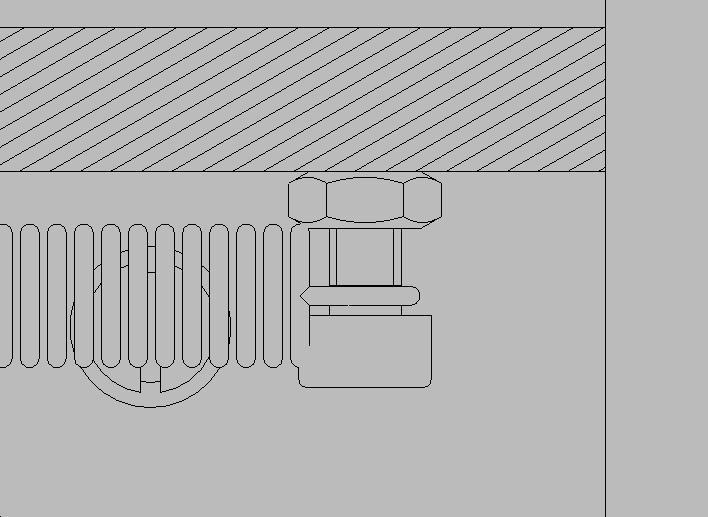

Zum Thema Vereinfachung: Ich modelliere inzwischen ganz gern statt Spirale eine Reihe von O-Ringen mit den richtigen Durchmessern und in der richtigen Anzahl. Die Parameter (speziell bei der Anordnung) habe ich mir so eingerichtet, dass ich für neue Typen nur noch die Werte aus dem Katalog und die Einbaulänge eintippen muss - das ist schneller als jeder Download. Auf schrägen Ansichten sieht man den Unterschied gar nicht (s. *schraege*.jpg), und in den rechtwinkligen Projektionen stört das auch kaum. Im Gegenteil, da die Feder dadurch weniger Linien hat, wird sie "durchsichtiger", was sehr willkommen ist, s. *idw*.jpg. (Die "Linienfehler" in der idw rühren daher, dass die Feder hier theoretisch den Schraubenkopf und auch ein bisschen die Mutter durchdringt.) So habe ich jedenfalls nur eine Position pro Feder in Browser und Stückliste. Mit etwas Geschick kann man die Feder dann sogar adaptiv mitbewegen, was doch immer wieder mal ganz nützlich ist, und so ein vereinfachtes Modell schafft der Rechner dann auch. Gruß Roland ------------------ www.Das-Entwicklungsbuero.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
