Thema: 3D-dxf Import - wie? (563 mal gelesen)
|
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen

   Beiträge: 13435
Registriert: 02.04.2004 IV 2024
|
erstellt am: 03. Jan. 2006 17:40  <-- editieren / zitieren -->   Unities abgeben:

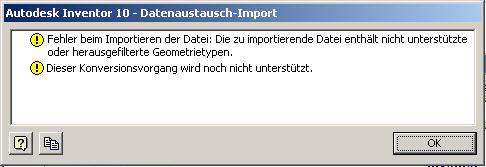

Moin! Ich habe mir eben ein Kaufteilmodell beim Hersteller gezogen, und das ist 3D-dxf. Jetzt habe ich das brav mit MDT geöffnet und dann als stp exportiert, aber jetzt sagt IV, dass es das nicht lesen kann (s.jpg). Was tun? (Außer selber modellieren, was ich normalerweise lieber und mit jedem dieser Fälle mit noch größerer Überzeugung tue!) Gruß
Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern
Beiträge: 11279
Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 03. Jan. 2006 17:42 <-- editieren / zitieren --> Unities abgeben: Nur für Doc Snyder
Hallo Roland! Die Importoptionen von IV hast Du auf das eingestellt, was MDT exportiert hat? Was wird eigentlich aus MDT rausgeschrieben? Drähte, Flächen, oder schon ein Solid? ------------------
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
invhp
Ehrenmitglied V.I.P. h.c.
MB Techniker, AE, WKZmacher
Beiträge: 5552
Registriert: 16.05.2002 (fast) alles, was Autodesk im Mechanikbereich anbietet ;)
|
erstellt am: 03. Jan. 2006 17:43 <-- editieren / zitieren --> Unities abgeben: Nur für Doc Snyder
Hi Roland, was sagt der Liste-befdehl im MDT über die Elementart die du erhälst, wenn du die DXF-dateu importierst? Wenn nicht zu groß stell die DXF-Datei mal hier rein oder mail sie mir. (email s. profil)
------------------
Grüsse
Jürgen
www.inventor-faq.de
Autodesk Inventor Certified Expert Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13435
Registriert: 02.04.2004 IV 2024
|
erstellt am: 03. Jan. 2006 18:19 <-- editieren / zitieren --> Unities abgeben:
Keine Ahnung was das da rausschreibt, hab ich ja bislang ja noch nie gemacht. Die Importoptionen in IV zeigen völlig andere Parameter, als man bei MDT einstellen kann. Liste zeigt:
"POLYLINIE Layer: "0"
Bereich: Modellbereich
Farbe: 250 Linientyp: "CONTINUOUS"
Referenz = 17e2
Vielflächennetz KONTROLLPUNKT Layer: "0"
Bereich: Modellbereich
Farbe: 250 Linientyp: "CONTINUOUS"
Referenz = 17e3
PNETZ Kontrollpunkt
bei Punkt, X= 6.0000 Y= -8.0000 Z= 13.7500 KONTROLLPUNKT Layer: "0"
Bereich: Modellbereich
Farbe: 250 Linientyp: "CONTINUOUS"
Referenz = 17e4
PNETZ Kontrollpunkt
bei Punkt, X= 6.0000 Y= -8.6512 Z= 13.8070 KONTROLLPUNKT Layer: "0"

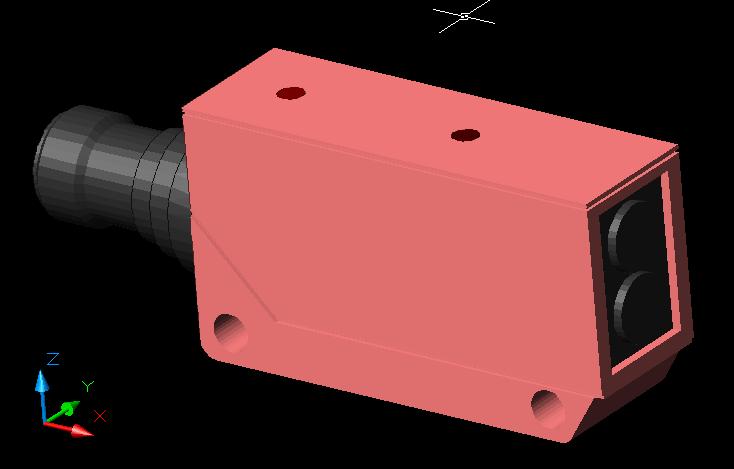

Bereich: Modellbereich als erstes Vielflächennetz
..."
und dann noch ewig weiter. Das jpg ist von der MDT-Anzeige und in dem .zip sind die beiden Dateien - huch das sind ja vier! Die .dxf und .stp kenne ich ja, aber was machen da .xli und .xlo? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Michael Puschner
Moderator
Rentner
Beiträge: 13007
Registriert: 29.08.2003 Toshiba Encore mit MS Office
Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)
|
erstellt am: 03. Jan. 2006 18:26 <-- editieren / zitieren --> Unities abgeben: Nur für Doc Snyder
Hallo Roland! Das ist ein Vielflächennetz (Netz aus Drei- und Vierecken). Das kannst du nur über IGES von MDT nach IV bringen. Viel Spaß beim heften ... ich würde es eher neu modellieren und dabei eventuell Punkte aus dem Import projizieren. ------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH [Diese Nachricht wurde von Michael Puschner am 03. Jan. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13435
Registriert: 02.04.2004 IV 2024
|
erstellt am: 03. Jan. 2006 18:38 <-- editieren / zitieren --> Unities abgeben:
Danke, Michael, habs gleich versucht [während Du wieder was dazuediterst und erklärst, das ich's lieber lassen soll... Du Schuft  ] Import mit Einstellung Volumenkörper ergibt nur eine leere ipt. Import mit Einstellung Flächen ergibt eins der bekannten präserfarbenen Gespenster. Kann man daraus noch was machen oder lass ich den Quatsch besser sein?  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13435
Registriert: 02.04.2004 IV 2024
|
erstellt am: 03. Jan. 2006 19:06 <-- editieren / zitieren --> Unities abgeben:
|
Michael Puschner
Moderator
Rentner
Beiträge: 13007
Registriert: 29.08.2003 Toshiba Encore mit MS Office
Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)
|
erstellt am: 03. Jan. 2006 19:06 <-- editieren / zitieren --> Unities abgeben: Nur für Doc Snyder
Zitat:
Original erstellt von Doc Snyder:
... Kann man daraus noch was machen oder lass ich den Quatsch besser sein?
Kommt drauf an, ob du Maße hast oder nicht und wie genau du es brauchst. Wenn du dir die notwendige Geometrie aus dem Konstruktionsordner kopierst, kannst du dir was zusammen basteln. Am Ende kannst du dann den Konstaruktionsodner löschen oder den Volumenkörper über eine abgeleitete Komponente extrahieren. Ich hab' schon mal angefangen ... Ich weiß nur nicht ob's in Zoll, cm, mm oder sonst was ist. -- EDIT --
OK, ich seh's jetzt: du hattest Maße, es sind mm und du brauchst es nicht so genau ...  ------------------
Michael Puschner
Autodesk Inventor Certified Expert
Scholle und Partner GmbH
[Diese Nachricht wurde von Michael Puschner am 03. Jan. 2006 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Doc Snyder
Moderator
Dr.-Ing. Maschinenbau, Entwicklung & Konstruktion von Spezialmaschinen
Beiträge: 13435
Registriert: 02.04.2004 IV 2024
|
erstellt am: 03. Jan. 2006 19:41 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Michael Puschner:
Ich hab' schon mal angefangen ...
Oh, vielen Dank  So etwa hatte ich auch schon überlegt vorzugehen, aber da dieses Flächen-Gespenst oder -Gespinst so gar nicht auf die Maus reagierte, hatte ich gedacht, ich könnte da auch nichts projizieren. Geht also doch. Wenigstens was gelernt dabei! Gruß
Roland Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Leo Laimer
Moderator
CAD-Dienstleister
Beiträge: 26123
Registriert: 24.11.2002 IV bis 2019
|
erstellt am: 04. Jan. 2006 08:25 <-- editieren / zitieren --> Unities abgeben: Nur für Doc Snyder
Zitat:
Original erstellt von Doc Snyder:
Vergesst den ganzen ******! Das jetzt vom Papier weg zu modellieren hat weniger Zeit gekostet, als der IFM-Server vor dem Download gerechnet hat...
Das ist so ziemlich exakt das was ich hier in solchen Fällen immer rate... ------------------
mfg - Leo Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SmilingDevil
Mitglied
Dipl. Ing.
Beiträge: 460
Registriert: 02.09.2005 Autodesk Inventor 2018
|
erstellt am: 04. Jan. 2006 14:41 <-- editieren / zitieren --> Unities abgeben: Nur für Doc Snyder
Zitat:
Original erstellt von Doc Snyder:
Import mit Einstellung Flächen ergibt eins der bekannten präserfarbenen Gespenster
Ach ja, eins von DEN Dingern!! Die kenn ich auch! ...und wen ruft ihr dann?
... sorry, total OT aber ich konnte mich grad nicht halten bei deiner beschreibung von dem Phänomen  Axel ------------------
 Probleme sind nur bislang unbearbeitete Aufgaben..  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Frank G.
Mitglied
Konstruktionsingenieur
Beiträge: 121
Registriert: 24.08.2005
|
erstellt am: 04. Jan. 2006 15:03 <-- editieren / zitieren --> Unities abgeben: Nur für Doc Snyder
xli: Iges Import Journal, xlo: Iges Export Journal Dateien werden automatisch beim Einlesen bzw. Erstellen von IGES-Dateien erzeugt. Kannst Du mit WordPad öffnen und sehen, was Du mit den Infos anfangen kannst. ------------------
Grüße aus dem Sauerland! Frank Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
