Hallo Forum,
nach einem längeren Ausflug in die Welt von Pro-e darf ich jetzt wieder mal mit der Diva arbeiten. Damit ergeben sich doch einige Einschränkungen im Programm. Tut mir leid lässt sich aber nicht ändern.
Nun zu meiner Frage: ich wil in einem Blechteil eine Sicke einbringen finde aber dafür nicht das geeignete KE. Wie erstelle ich mit der Diva solch ein KE.
Bin für jeden Tip dankbar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

iFeature / pockets and bosses?

------------------
mfg - Leo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Leo,
danke für den Tip. Ich werde mich mal an den I-features versuchen. Was ich gefunden habe sieht zwar nicht wie eine Sicke im herkömmlichen Sinn aus aber vielleicht kann ich das i.feature entsprechend anpassen.

------------------

schöne Grüße aus
Kiel/Friedrichsort
Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

so eine?

------------------
Grüsse
Jürgen
www.inventor-faq.de
Autodesk Inventor Certified Expert

[Diese Nachricht wurde von invhp am 05. Nov. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jürgen,
so etwas habe ich gemeint.
Danke für die schnelle  Hilfe.

------------------

schöne Grüße aus
Kiel/Friedrichsort
Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jürgen,
wie platziert man denn diese Sicke als ifeature?
Anscheinend bin ich zu dämlich dafür.

Andreas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Scheinbar bin ich auch zu dumm dieses i-feature zu nutzen. Habe nach einer Stunde entnervt aufgegeben. Könnte jemand mal eine Anleitung geben?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

die frage wie man dieses ifeature platziert, scheint ja seit nov.05 noch ungeklärt zu sein.
ich benötige glaub auch noch ein wenig hilfe, vieleicht weiß ja doch jemand etwas darüber.
was mich vor allem irritiert ist die frage nach "fillet inside/outside" ich dachte dort müßte ich jeweils die innen- und außenfläche der blechbiegung anklicken, das scheint es aber nicht zu sein. er setzt dann nämlich die ursprüngliche im ifeature dargestellte 45° ebene senkrecht in mein bauteil. eine von hand platzierte arbeitsebene läßt sich gar nicht anwählen.
der rest scheint mir schon verständlich, aber hier komme ich nicht weiter.
freu mich schon auf die zahlreichen antworten

viele grüße
frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

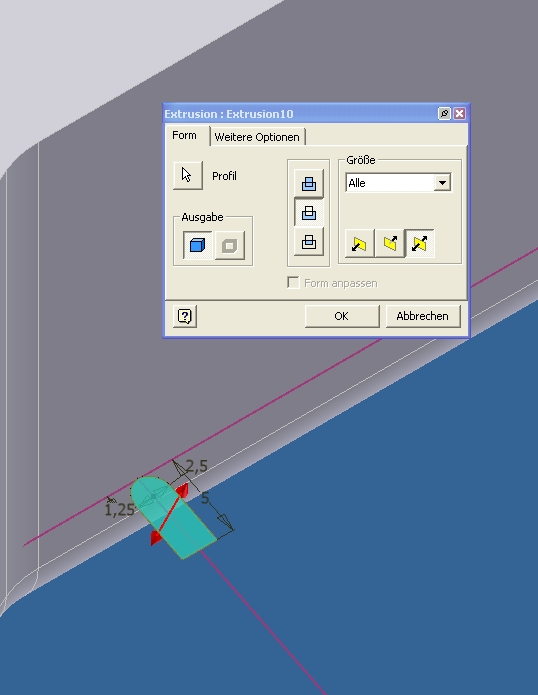

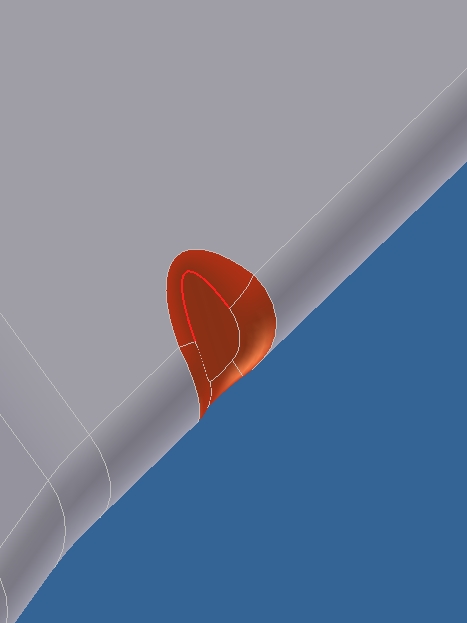

Sicke01.jpg Sicke02.jpg

Mahlzeit!

Ich hatte vor kurzem auch das Problem mit solch einer Sicke. Für das ifeature war ich anscheinend auch zu blöd, bzw habs hinbekommen, jedoch nicht in der gewünschten Art und Weise.

Ein Tip von einem Kollegen hat hingegen einwandfrei geklappt. Vor allem lässt sich auf diese Weise auch der Winkel der Sicke einstellen.

-das gewünschte Teil als Volumenkörper erstellen.
-an der gewünschten Stelle die gewünschte Form herausextrudieren
-Befehl Wandstärke auf das Bauteil anwenden
-die Kanten abrunden und das Ergebnis kann sich sehen lassen.

Vielleicht etwas umständlicher aber es funzt.

Gruß

Marc

------------------
He not busy being born is busy dying!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi marc,
danke für den tip, so werd ichs glaub ich machen.
ich habe inzwischen aber für alle interessierten noch etwas herausgefunden:
die sicke funktioniert nur bei dünnen blechen! wo genau die grenze liegt, weiß ich nicht, habs aber mal mit 1mm probiert und da funktionierte es plötzlich prima. mein teil hat leider 3mm
also nochmal für alle zum mitschreiben...
...es werden insgesamt 7 flächen abgefragt,
"fillet inside"
"horizontal inside"
"vertikal inside"
"fillet outside"
"horizontal outside"
"vertikal outside"

"fillet" ist die rundung, "horizontal" und "vertikal" sind wohl klar.
es müssen also immer die innen und außenflächen angeklickt werden.
zuletzt noch die schmalfläche des bleches als bezugsfläche für die positionierung. der vorgegebene wert (-40mm) kann dann überschrieben werden. er bezeichnet den abstand von der zuvor gewählten bezugsfläche zur sickenmitte.

vielen dank und grüße
frank
