Thema: Linien sichtbar in idw (395 mal gelesen)
|
Nord
Mitglied
   Beiträge: 25
Registriert: 16.10.2003 AIP 2014
|
erstellt am: 13. Mai. 2005 12:18  <-- editieren / zitieren -->   Unities abgeben:
Hallo Forum. Ich bin dabei aus dem Optikprogramm ZEMAX Optik und Strahlen in IV zu importieren. Dank den guten Tipps von Michael Puschner konnte ich die Optik und die Strahlen aus dem IGES-Format in IV importieren und auch die Strahlen als eigenes Bauteil definieren. Die Strahlen sind aber in der Zeichnungsableitung idw nicht sichtbar. Den einzigen Weg, den ich bisher gefunden habe ist das Extrudieren der einzelnen Strahlen. Aber das ist wegen der grossen Anzahl, verdammt viel Arbeit und versetzt mich wieder in die gute alte Zeit der Dampfmaschinen, zumal ich für jeden Strahl eine eigene Arbeitsebene zum Extrudieren erstellen muss, da die Strahlen unter verschiedenen Winkel auf der Mattscheibe auftreffen. Das darf nicht die Lösung sein! Bestimmt weiss jemand von Euch einen besseren Weg. PS:In der Zip-Datei sind die Linsen, das "Strahlenbauteil" und drei Strahlen als Beispiel extrudiert und eine idw. Die idw zeigt lediglich drei extrudierte Strahlen, ich will aber alle sichtbar werden lassen! Vielen Dank für die Anregungen.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Nord
Mitglied
Beiträge: 25
Registriert: 16.10.2003 AIP 2014
|
erstellt am: 13. Mai. 2005 12:20 <-- editieren / zitieren --> Unities abgeben:
|
GOMES
Mitglied
KONSTRUKTEUR
Beiträge: 190
Registriert: 09.10.2004 IV 8 SP1/ IV 9 SP2 /SPI 9.1(Blech)
Dell Workstation PWS360 Intel (R)
Pentium (R) 4CPU 2x80GHz 279GHz
1GB RAM Compass 2000 pro
Version 5.4.2.4
Grafik.-NVIDA FX 500
|
erstellt am: 13. Mai. 2005 12:22 <-- editieren / zitieren --> Unities abgeben: Nur für Nord
|
Uwe.Seiler
Mitglied
Dipl.-Ing.(FH)
Beiträge: 1183
Registriert: 18.04.2002 HP xw6000 - Dual XEON 2,4GHz - 2GB DDRAM - 980 XGL (Treiber 84.26) - XP SP1 - IV11 SP3
|
erstellt am: 13. Mai. 2005 12:30 <-- editieren / zitieren --> Unities abgeben: Nur für Nord
Hallo, also ich sehe in Deinem 3D-Modell keine Strahlen, daher wundert es mich nicht das in der Zeichnungsableitung auch nichts zu sehen ist. Oder Du verstehst unter dem Begriff "Strahlen" etwas anderes als ich. ------------------
Viele Grüsse aus dem Schwarzwald
Uwe S. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GOMES
Mitglied
KONSTRUKTEUR
Beiträge: 190
Registriert: 09.10.2004 IV 8 SP1/ IV 9 SP2 /SPI 9.1(Blech)
Dell Workstation PWS360 Intel (R)
Pentium (R) 4CPU 2x80GHz 279GHz
1GB RAM Compass 2000 pro
Version 5.4.2.4
Grafik.-NVIDA FX 500
|
erstellt am: 13. Mai. 2005 13:29 <-- editieren / zitieren --> Unities abgeben: Nur für Nord
|
Nord
Mitglied
Beiträge: 25
Registriert: 16.10.2003 AIP 2014
|
erstellt am: 13. Mai. 2005 13:54 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, melde mich erst jetzt, da ich noch den irfanview zum Bilder machen auf dem Rechner installieren musste.

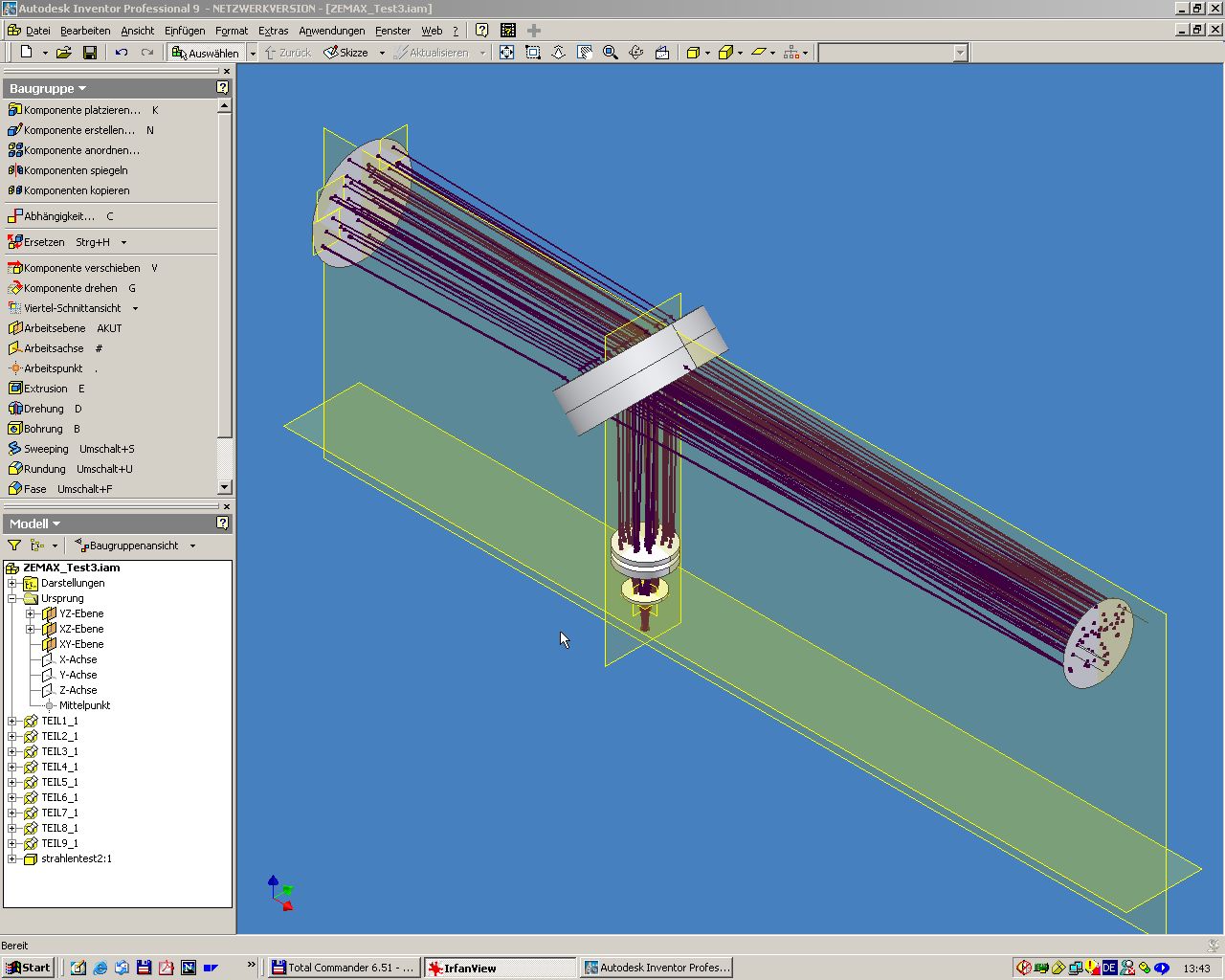

Ich habe ein Bild von meiner BG-Datei gemacht mit den Strahlen. Unter Strahlen/Linien verstehe ich die Verbindungslinien zwischen den Volumenkörpern (im Bild in Schwarz). Die BG-Datei heisst \...\workspace\Zemax_test3.iam Mit Grüßen
