Hallo liebe Leute,

weiß jemand wie man mit dem Inventor 9 CAD-cleaning betreibt?
Das heißt, alle Flächen die aufeinander treffen löscht, sodaß ein einziger hohler Körper entsteht?

Gruß Emanuela

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Emanuela und Willkommen hier im Inventorforum,

ich verstehe nicht genau was du meinst. Über angeleitete Komponenten kannst du aus einer BG ein Teiul machen.
Mit der Funktion "Fläche löschen" und er Option "Korrigieren" löschst du Flächen und schliesst einen Hohlraum.

Hast du ein Beispiel (vielleicht sogar Vorher - Nachher) das du hochladen kannst?

------------------
Grüsse
Jürgen
www.inventor-faq.de
Autodesk Inventor Certified Expert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jürgen,

ich konstruiere einen Raum mit Sitzbänken und Gegenständen (importierte dxf-Volumenkörper) die auf dem Untergrund stehen sollen. Dort wo der Sitzbankboden auf den Raumboden trifft, soll keine Art von Begrenzung sein. So als könne man die ganze Sitzbank und den Boden mit Wasser füllen. Sie sollen quasi miteinander verschmelzen. Dort wo zwei Flächen mit einer "Abhängigkeit" versehen sind soll keine Fläche mehr sein. Alles soll ein einziger, hohler Volumenkörper werden. Gibt es dafür eine Option?

Die Programmierer nennen das CAD-cleaning und benötigen das für ihre Berechnungen.

Gruß Emanuela

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Suche mal in der Hilfe nach "abgeleitete Komponente" Wenn Du aus einer Baugruppe ein Teil machen willst, ist das der Weg, denke ich.

------------------
ciao bene

"Bloody Stupid Johnson"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Emanuela,

das Verschmelzen von Körpern funktioniert über abgeleitete Komponenten!
DH Baugruppe öffnen, Teile einfügen und positionieren. Danach neue Bauteilzeichnung öffnen, Skizze beenden und ev. löschen.
Befehl Abgeleitete Komponente aufrufen und bei den Symbolen überall auf Plus lassen. Du erhältst dann ein einzige Bauteil.
Danach Befehl Wandstärke aufrufen!

Anstatt des Befehles Wandstärke kannst du auch versuchen, es mit IGES Export als Flächenmodell. Danach müsstest du auch einzelne Flächen löschen können wenn du diese Datei im Inventor wieder öffnest.

Ich hoffe das wars was du machen wolltest!

------------------
Fg Mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Emanuela,

wenn ich Dein Problem richtig verstanden habe, würde ich entweder

den Körper, auf dem die Gegenstände ausgerichtet sind auf unsichtbar schalten (das hat den Vorteil, dass ich ihn jederzeit wieder auf sichtbar schalten kann und weitere Teile darauf ausrichten kann)

oder

den bei dem bewussten Körper den Werkstoff "Glas", "Lexan" oder "Lexan rauch" wählen. Dann sieht man den Körper noch, aber Deiner Wasserfläche bist Du schon sehr nahe.

Gruß Martin
www.wasser-abwasser.de

[Diese Nachricht wurde von TB Sattler am 15. Feb. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hey Männer,

ihr seid gut,
vielen Dank für eure Hilfe!

Jetzt habe ich nur noch Schwierigkeiten mit den importierten dxf-Volumenkörpern, die machen wohl die Datei zu groß.

Grüße,
Emanuela

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Emanuela,

hast du schon mal versucht die Datei im Mechanical Desktop in ein anderes Datenformat (STEP, SAT,...) umzuwandeln und dann in den IV zu übernehmen?

Welches Problem hast du denn genau? Stürzt IV ab?

------------------
Fg Mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mario,
hallo ihr fleißigen Helfer,

wenn ich ein IGES-File im IV öffne bekomme ich ein durchsichtiges, orangenes Model, das ich nicht bearbeiten kann. Eingefügt in eine Baugruppe ist es unsichtbar. Es soll aber noch verkleinert und zum teil gelöscht werden. Wie mache ich daraus einen Volumenkörper den ich bearbeiten kann?

Viele Grüße, Emanuela

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Emanuela,

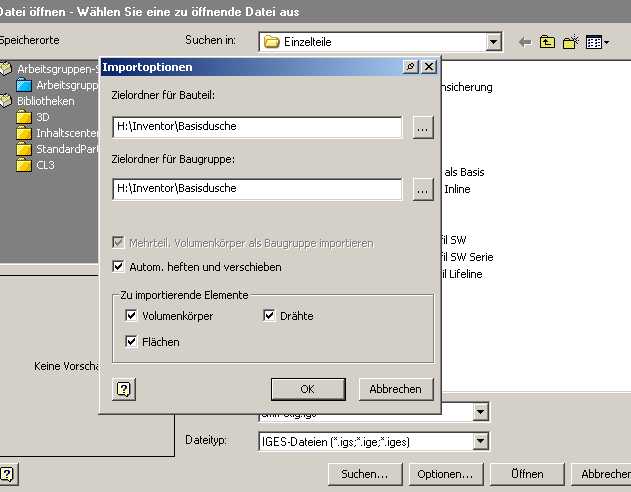

wenn du die iges Datei im Inventor öffnest musst du im Dialogfeld unter Optionen das Häckchen bei Automatisch heften und verschieben aktivieren.
Dann müsstest du einen Körper erhalten.
Falls es nicht funktioniert, was ich nicht hoffe sind Fehler in deiner Übersetzung. Danach hilft nur noch reparieren.

Am besten funktioniert es bei mir immer mit step Dateien. Vielleicht versuchst du diesen Weg auch mal!

------------------
Fg Mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Mario,

ich bekomme von importierten iges-Dateien nur diesen durchsichtigen, nicht verändebaren Körper. Gibt es einen Weg ihn doch zu bearbeiten?
Bei der STEP-Verarbeitung wird das Anwendungsprotokoll vom Translator nicht unterstützt. Was kann ich tun?

Viele Grüße,
Emanuela

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Stell deine Datei mal hier rein, wenn du das darfst. Ich kanns ja mal versuchen ob ich hin bekomme.

Wenns geht gib auch die Original Datei dazu!

Wenn du glück hast kanns dir sonst jemand reparieren, bzw. mit der Suchfunktion kommst du auch zu vielen Threads zu diesem Thema.

------------------
Fg Mario

[Diese Nachricht wurde von Bonkers am 17. Feb. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Die Daten dürfen leider nicht veröffentlicht werden, trotzdem danke für die Hilfe!

Gruß Emanuela

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo Emanuela,
lade doch die dxf-datei in autocad und exportiere danach in das dateiformat sat. jetzt sollte der import in inventor besser funktionieren.

------------------
gruß
robby
