  Inventor
  Fehlerhafte Darstellung von Gewinden in Schweißteilzeichnungen

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:
Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für Autodesk Produkte

Schindler GmbH hat in Phoenix/PDM von ORCON flexible Lösung gefunden , ein Anwenderbericht
Autor Thema:  Fehlerhafte Darstellung von Gewinden in Schweißteilzeichnungen (195 mal gelesen)
Ulr1ch
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Ulr1ch an!   Senden Sie eine Private Message an Ulr1ch  Schreiben Sie einen Gästebucheintrag für Ulr1ch

Beiträge: 75
Registriert: 18.12.2003

IV2009
Windows XPpro
Pentium 4 3GHz
3 GB RAM

erstellt am: 11. Nov. 2004 16:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo Zusammen,

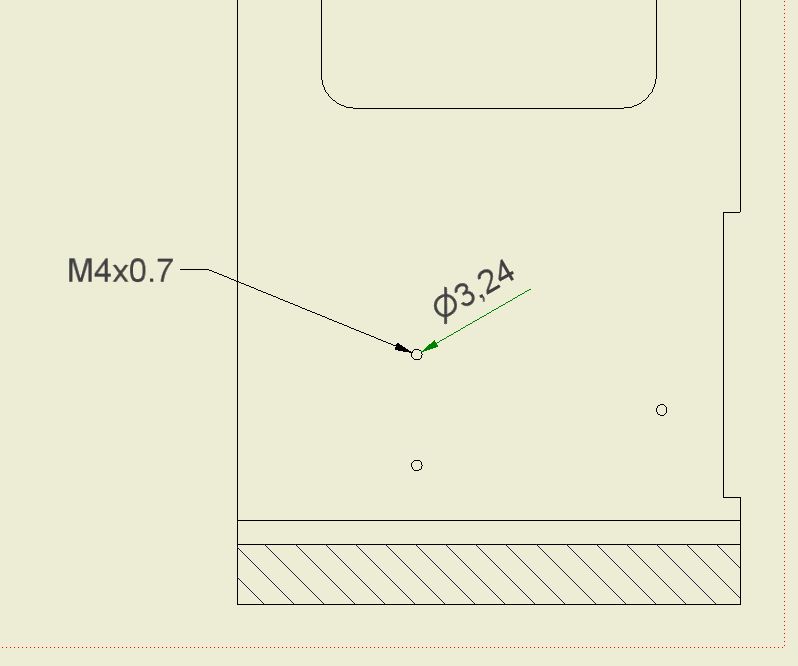

ich habe ein Problem beim Erstellen von Schweißteilzeichnungen. Gewinde werden in den idw's nicht als Kreis und Dreiviertelkreis dargestellt, sondern nur als Kreis.

Woran kann das liegen?

Schöne Grüße

Ulrich

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

guter_geist
Mitglied
Anwendungsberater


Sehen Sie sich das Profil von guter_geist an!   Senden Sie eine Private Message an guter_geist  Schreiben Sie einen Gästebucheintrag für guter_geist

Beiträge: 1385
Registriert: 24.02.2003

 erstellt am: 11. Nov. 2004 16:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ulr1ch 10 Unities + Antwort hilfreich
Hallo Ulrich,
schalte doch bitte mal in Deiner Ansicht die Darstellung von Gewindeelementen ein.

------------------
Have a nice day
Peter
"Gilde der Erfinnder"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ulr1ch
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Ulr1ch an!   Senden Sie eine Private Message an Ulr1ch  Schreiben Sie einen Gästebucheintrag für Ulr1ch

Beiträge: 75
Registriert: 18.12.2003

IV2009
Windows XPpro
Pentium 4 3GHz
3 GB RAM

erstellt am: 11. Nov. 2004 16:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Vielen Dank,

manche Sanchen sind so einfach und man kommt totzdem nicht drauf.

Aber dafür hat man ja einen guten Geist.

Schönen Tag noch,

Ulrich

P.S. Kann mir noch jemand sagen, nur interessehalber, warum ich das Problem nur bei Schweißteilen habe (hatte)?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

guter_geist
Mitglied
Anwendungsberater


Sehen Sie sich das Profil von guter_geist an!   Senden Sie eine Private Message an guter_geist  Schreiben Sie einen Gästebucheintrag für guter_geist

Beiträge: 1385
Registriert: 24.02.2003

 erstellt am: 11. Nov. 2004 16:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ulr1ch 10 Unities + Antwort hilfreich
Hm, verwendest Du unterschidliche IDW-Vorlagen für Schweißteile und "normale" Teile und Baugruppen? Bin aber im 9er noch nicht Sattelfest was die Verwaltung von Voreinstellungen betrifft !

------------------
Have a nice day
Peter
"Gilde der Erfinnder"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ulr1ch
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Ulr1ch an!   Senden Sie eine Private Message an Ulr1ch  Schreiben Sie einen Gästebucheintrag für Ulr1ch

Beiträge: 75
Registriert: 18.12.2003

IV2009
Windows XPpro
Pentium 4 3GHz
3 GB RAM

erstellt am: 11. Nov. 2004 16:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Die Vorlagen sind zwar unterschiedlich, das Problem tauchte aber bei beiden Vorlagen auf.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
