Thema: Trägheitsmomente / Widerstandsmomente berechnen lassen (2095 mal gelesen)
|
Peterpaul Mitglied Mb Ing.

 Beiträge: 386 Registriert: 09.09.2003 Inventor 9; Inventor 11; SWX 2007
|
erstellt am: 29. Sep. 2004 13:22 <-- editieren / zitieren --> Unities abgeben:
|
Voschirmer Mitglied Dipl.-Ing. Maschinenbau

 Beiträge: 121 Registriert: 05.01.2003
|
erstellt am: 29. Sep. 2004 16:07 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul
Hallo Peterpaul, habe ich im Inv. noch nicht gefunden, der gibt die Masenträgheitsmomente aus. Aber mit AutoCAD pur geht es: Profil zeichnen, Ursprung in eine Ecke des Profils legen, Aus Profil Region machen. Dann Extras-> Abfrage->Region Maseeigenschaften klicken. Es werden die Schwerpunktlage und die Flächen-Trägheitsmomente um x un y Achse und um den Schwerpunkt angezeigt. Gruss aus dem Harz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
einstein_mc2 Mitglied F&E

 Beiträge: 361 Registriert: 22.04.2002 IV2016, z820 mit Quadro4000,
|
erstellt am: 29. Sep. 2004 16:08 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul
Also, - ich glaube mit den Standardfunktionen schaut es da eher übel aus unter IV7. Wenn man von dem Träger eine IDW macht, die Schnitte entsprechend legt und es dann als DWG exportiert, kann man das ganze sicher recht brauchbar in Mechanical mit den Brechnungsfunktionen machen, - eventuell sogar mit einer Beigleiter Datei!? Siegi <edit> ups, da war wer schnelle...<\edit> ------------------ S.+ M. JANK hydro power engineering [Diese Nachricht wurde von einstein_mc2 am 29. Sep. 2004 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Minddiver Mitglied

 Beiträge: 307 Registriert: 26.05.2008 Inventor 2020 Pro, Solidworks 2019, Fusion 360
|
erstellt am: 14. Okt. 2008 06:47 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul
Guten Morgen, das gleiche Problem habe ich auch und nutze IV 2008 Pro und ich wollte über den Konstruktionsassistenten arbeiten, leider bringt dieser mir nur bedingt brauchbare Lösung. Das Widerstandsmoment kann ich manuell eingeben, ist aber doch nicht sinn der Sache, der fängt doch das Profil was er berechnen soll. Einer ne Idee? Danke und Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker

 Beiträge: 11582 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 14. Okt. 2008 06:58 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul
|
Minddiver Mitglied

 Beiträge: 307 Registriert: 26.05.2008 Inventor 2020 Pro, Solidworks 2019, Fusion 360
|
erstellt am: 14. Okt. 2008 07:22 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul
Danke Sascha, leider habe ich ein paar Probleme, wenn ich unter AutoCad die Kontur bestimmen möchte, ich kann zwar die Region erstellen, aber wenn ich den 2ten Punkt anwählen möchte, kommt die Fehlermeldung, keine gültige Kontur gefunden. Man soll ja 2 Punkte bestimmen. Gibt es noch ein gutes Tutorial? Die interne Hilfe-Datei bringt mich nicht weiter. Meine Auto Cad Erfahrung liegt schon etwas zurück. Danke euch Gruß Roger Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kraxelhuber Mitglied staatlich geprüfter Techniker Fachrichtung Maschinentechnik

 Beiträge: 726 Registriert: 28.03.2007 MS Windows 7 64-bit; Intel Core i7 CPU 965 @ 3.20GHz, 12GB RAM; NVIDIA Quadro 5000 - 2,5GB; HP LP3065 - 30" TFT Monitor; AIP 2014
|
erstellt am: 14. Okt. 2008 08:48 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul

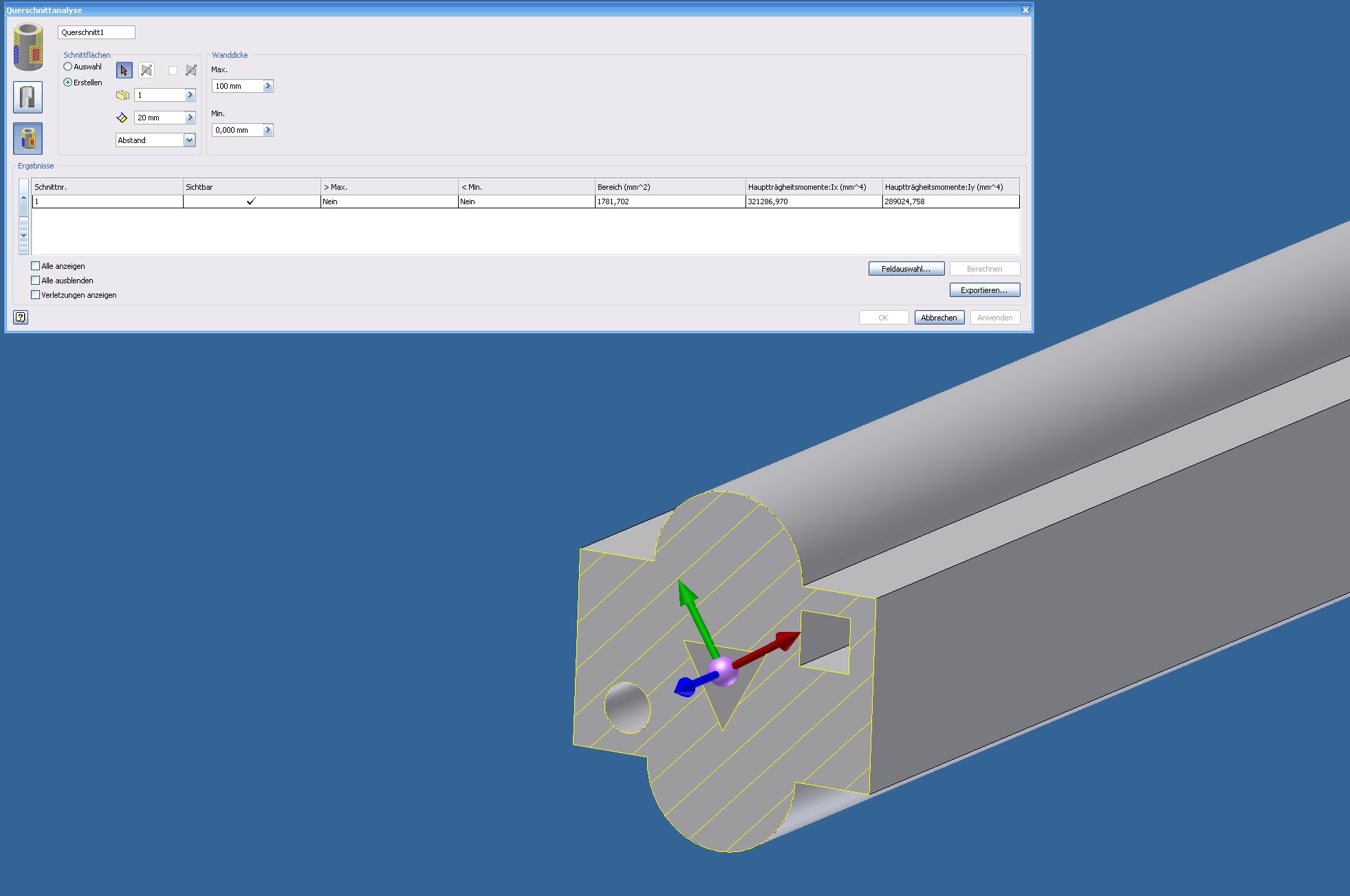

Hallo Roger, mit der Querschnittsanalyse lässt sich im Inventor auch das Trägheitsmoment bestimmen. ------------------ Gruß Dirk Im großen Garten der Geometrie kann sich jeder nach seinem Geschmack einen Strauß pflücken. (David Hilbert) [Diese Nachricht wurde von Kraxelhuber am 14. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker

 Beiträge: 11582 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 14. Okt. 2008 09:10 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul
Hallo, dies ist zwar keine IV Frage mehr, aber hast ich habe es genau nach der von mir verlinkten Anleitung gemacht und es hat gleich geklappt. Wie kam denn die Kontur ins Autocad. Warum reicht dir die Trägerberechnung nicht aus. Im IV2009 kann ich inzwischen viel mehr eintragen, aber im IV11 war es nur das Trägheitsmoment oder das Widerstandmoment welches das weiss ich nicht mehr. Aber das hat eben fürs ausrechnen völlig gereicht. herzliche Grüsse Sascha Fleischer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Minddiver Mitglied

 Beiträge: 307 Registriert: 26.05.2008 Inventor 2020 Pro, Solidworks 2019, Fusion 360
|
erstellt am: 14. Okt. 2008 09:44 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul
mit AutoCad habe ich es hinbekommen. Mir geht es darum, das Widerstandsmoment und e max rauszubekommen. Um einzelene Träger zusammenzustellen, habe ich mir mal ne Excel Tabelle gebaut, aber es muss doch anders gehen, oder nicht? Wenn ich in der Trägerberechnung unter IV 2008 die Werte aus meinen Excel Tabellen einfüge, kommen die Ergebnisse aus der Vergleichsspannung hin. Danke Kraxelhuber, das mit der Querschnittsanalyse ist interessant, bis heute noch gar nicht ausprobiert. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HBo Ehrenmitglied Maschinenbaukonstrukteur

 Beiträge: 1563 Registriert: 31.12.2001 z.Zt. keine CAD-Software
|
erstellt am: 14. Okt. 2008 09:48 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul

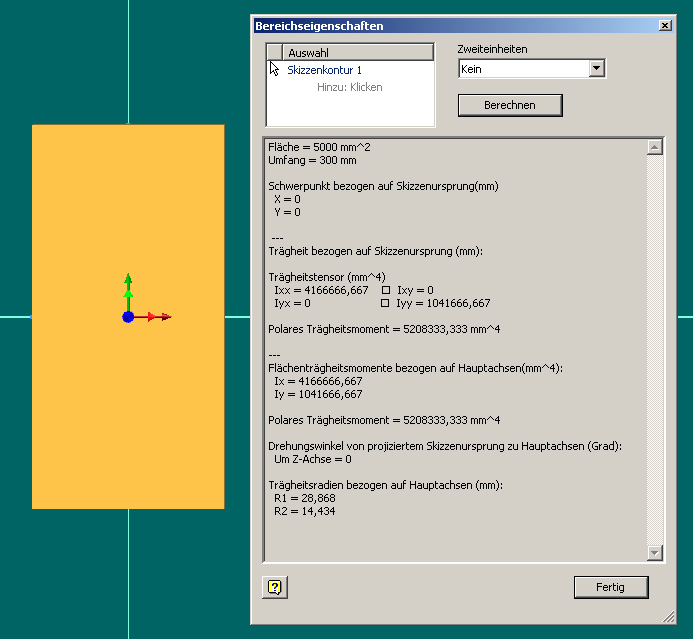

die Daten der Bereichsanalyse sollten doch ausreichen, oder? Warum IV nicht auch die Widerstandsmomente dazuschreibt, ist allerdings schon seltsam, Trägheitsmomente und Randabstände zum Profilschwerpunkt sind ja schon angegeben, könnte IV den Rest ja auch noch ausrechnen. [EDIT] sorry, habe gerade erst "IV7" gesehen [Diese Nachricht wurde von HBo am 14. Okt. 2008 editiert.] [nochmal EDIT] na was jetzt? IV7, IV9, IV11..... [Diese Nachricht wurde von HBo am 14. Okt. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker

 Beiträge: 11582 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 14. Okt. 2008 09:53 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul
Hallo, Tut mir leid ich verstehe was du machen möchtest. Wenn du andere Lagen der Achsen haben möchtest, dann nutz doch einfach den Satz von Steiner und rechne es aus. herzliche Grüsse Sascha Fleischer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Minddiver Mitglied

 Beiträge: 307 Registriert: 26.05.2008 Inventor 2020 Pro, Solidworks 2019, Fusion 360
|
erstellt am: 14. Okt. 2008 10:23 <-- editieren / zitieren --> Unities abgeben:          Nur für Peterpaul
Moin, also bin ich bei einem Verfahren, was ich ja schon tue, manuell rechnen. :-( Schade das es nicht so fortschrittlich geht :-( IV hätte echt die Daten mal rauswerfen können. Gibt es unter IV 2009 denn Abhilfe? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
