Thema: Gewindedarstellung in Baugruppen (idw) (1169 mal gelesen)

Uwe.Seiler
Mitglied
Dipl.-Ing.(FH)

Senden Sie eine Private Message an Uwe.Seiler

Schreiben Sie einen Gästebucheintrag für Uwe.Seiler

Beiträge: 1183
Registriert: 18.04.2002

HP xw6000 - Dual XEON 2,4GHz - 2GB DDRAM - 980 XGL (Treiber 84.26) - XP SP1 - IV11 SP3

erstellt am: 10. Mai. 2004 13:54

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo Forum,

leider bringen mich die vielen Treffer beim Stichwort "Gewindedarstellung" nicht weiter.

Sicherlich wurde mein Fall auch schon behandelt, aber ich finde ihn nicht. Daher bin ich so frei und poste es nochmal.

Mein Problem:

Ich möchte in einer Schittdarstellung 2 Schrauben nicht geschnitten dargestellt haben.
Über "Inhalt einblenden" habe ich in der entsprechenden Ansicht das Häkchen für "Schnmittdarstellung" entfernt.

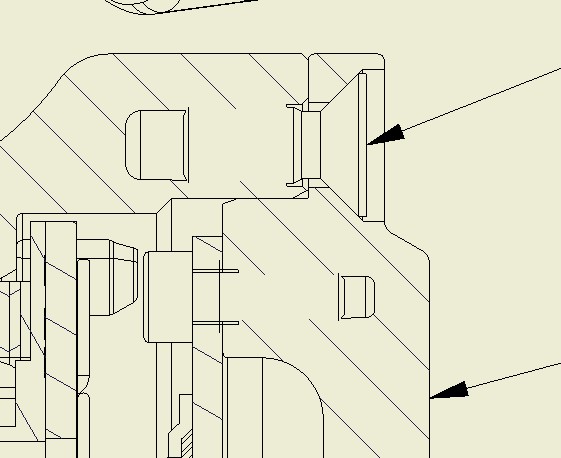

Leider bekomme ich dann nachfolgendes Bild angezeigt.

Geht das nicht besser darzustellen ?

Viele Grüße
Uwe S.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomas109
Moderator
Dompteur

Senden Sie eine Private Message an thomas109

Schreiben Sie einen Gästebucheintrag für thomas109

Beiträge: 9358
Registriert: 19.03.2002

Dell620s i5 Geforce GT 620 6GB;Lenovo X240; Citrix Desktop; Lenovo S30;
IV 4 - 2019 RIP,
aktiv
2020 und 2023
produktiv AIS2023.5 +PartSolutions / ECTR
AICE
.

erstellt am: 10. Mai. 2004 14:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für Uwe.Seiler

Hallo Uwe!
Das "Schnitt deaktivieren" hast DU in der Ansicht gemacht, wo dei Schnittlinie läuft?
Der Screenshot ist abnormal, als ob da unsaubere Importteile drin wären oder der Schnitt nicht exakt durch die Achse der Verschraubung läuft ...

------------------
lg
Tom

...die U-Boot-Saison geht wieder los...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

invhp
Ehrenmitglied V.I.P. h.c.
MB Techniker, AE, WKZmacher

Senden Sie eine Private Message an invhp

Schreiben Sie einen Gästebucheintrag für invhp

Beiträge: 5552
Registriert: 16.05.2002

(fast) alles, was Autodesk im Mechanikbereich anbietet ;)

erstellt am: 10. Mai. 2004 14:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für Uwe.Seiler

Hallo Uwe,

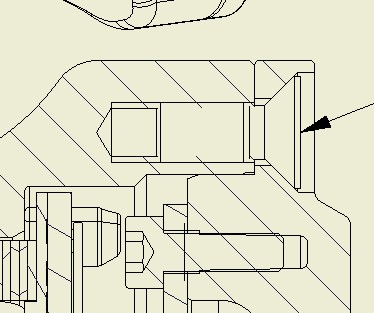

klick mal die Ansicht mit der rechte Maustaste an > Gewindeelemente abrufen.
Besser?

------------------
Grüsse
Jürgen
http://www.inventor-faq.de
Dem Inventör ist nichts zu schwör

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolkan
Mitglied
Entwicklung und Konstruktion

Senden Sie eine Private Message an wolkan

Schreiben Sie einen Gästebucheintrag für wolkan

Beiträge: 632
Registriert: 23.01.2003

erstellt am: 10. Mai. 2004 14:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für Uwe.Seiler


Hallo zusammen,

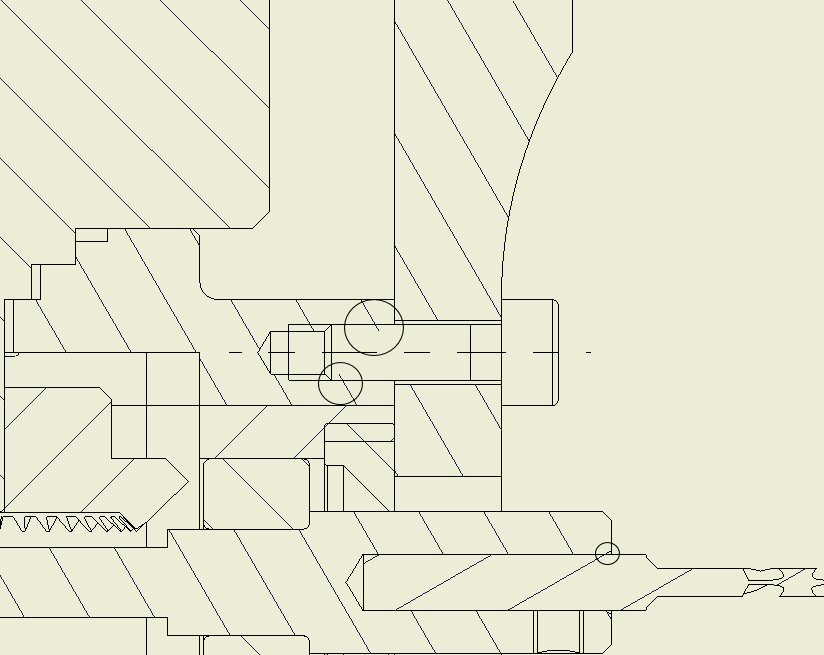

leider macht der IV (zumindest die V7) ne Menge Fehler bei Schnitten und Schraffuren - siehe Anhang. Ist das im IV8 erledigt??

einen schönen Tag noch

------------------
WK - Der Teufel steckt im Detail!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomas109
Moderator
Dompteur

Beiträge: 9358
Registriert: 19.03.2002

Dell620s i5 Geforce GT 620 6GB;Lenovo X240; Citrix Desktop; Lenovo S30;
IV 4 - 2019 RIP,
aktiv
2020 und 2023
produktiv AIS2023.5 +PartSolutions / ECTR
AICE
.

erstellt am: 10. Mai. 2004 14:38

<-- editieren / zitieren -->

Unities abgeben:

Nur für Uwe.Seiler

Hi wolkan!
Schaut in IV8 genau so aus.
Aber der 3.Fehler im kleinen Kreis rechts unten ist kein Fehler, das schaut nur auf den ersten Blick

falsch aus.

------------------
lg
Tom

...die U-Boot-Saison geht wieder los...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Uwe.Seiler
Mitglied
Dipl.-Ing.(FH)

Beiträge: 1183
Registriert: 18.04.2002

HP xw6000 - Dual XEON 2,4GHz - 2GB DDRAM - 980 XGL (Treiber 84.26) - XP SP1 - IV11 SP3

erstellt am: 10. Mai. 2004 15:27

<-- editieren / zitieren -->

Unities abgeben:

@Tom

ja, in der Ansicht in der der Schnitt verläuft.
Es sind alles Inventorteile !!!

Solange er noch am "Präzise Rechnen" ist, sieht es noch hervorragend aus. Aber dann ....

@invhp
Ist das auch im 7.0 möglich ? Oder ist das ein neuer Inventor 8.0 Befehl ?

Gruß
Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

invhp
Ehrenmitglied V.I.P. h.c.
MB Techniker, AE, WKZmacher

Beiträge: 5552
Registriert: 16.05.2002

(fast) alles, was Autodesk im Mechanikbereich anbietet ;)

erstellt am: 10. Mai. 2004 15:30

<-- editieren / zitieren -->

Unities abgeben:

Nur für Uwe.Seiler

Hallo Uwe

das ging IMO In my opinion = Meiner Meinung nach schon in 7

------------------
Grüsse
Jürgen
http://www.inventor-faq.de
Dem Inventör ist nichts zu schwör

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomas109
Moderator
Dompteur

Beiträge: 9358
Registriert: 19.03.2002

Dell620s i5 Geforce GT 620 6GB;Lenovo X240; Citrix Desktop; Lenovo S30;
IV 4 - 2019 RIP,
aktiv
2020 und 2023
produktiv AIS2023.5 +PartSolutions / ECTR
AICE
.

erstellt am: 10. Mai. 2004 15:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für Uwe.Seiler

Hallo Uwe!
Wie gesagt, das ist nicht normal.
Was passiert, wenn Du die Ansicht auf "schattiert" umschaltest? Siehst Du dann die Schrauben ganz?

------------------
lg
Tom

...die U-Boot-Saison geht wieder los...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Uwe.Seiler
Mitglied
Dipl.-Ing.(FH)

Beiträge: 1183
Registriert: 18.04.2002

HP xw6000 - Dual XEON 2,4GHz - 2GB DDRAM - 980 XGL (Treiber 84.26) - XP SP1 - IV11 SP3

erstellt am: 10. Mai. 2004 16:17

<-- editieren / zitieren -->

Unities abgeben:


@Tom

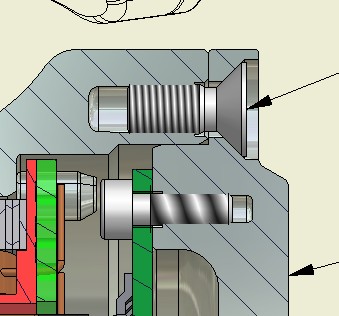

in der schattierten Ansicht ist die Darstellung perfekt !!

Gruß
Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Uwe.Seiler
Mitglied
Dipl.-Ing.(FH)

Beiträge: 1183
Registriert: 18.04.2002

HP xw6000 - Dual XEON 2,4GHz - 2GB DDRAM - 980 XGL (Treiber 84.26) - XP SP1 - IV11 SP3

erstellt am: 10. Mai. 2004 16:20

<-- editieren / zitieren -->

Unities abgeben:

@Tom,

kann es vielleicht an folgendem liegen ?

Ich verwende selbstfurchende Schrauben, d.h. in meinem Gehäuse bzw. Flansch habe ich nur eine Bohrung, kein Gewinde.

Die Schrauben hingegen stammen aus der Inventor Normteilbibliothek, und haben das entsprechende metrische Gewinde.

Gruß
Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomas109
Moderator
Dompteur

Beiträge: 9358
Registriert: 19.03.2002

Dell620s i5 Geforce GT 620 6GB;Lenovo X240; Citrix Desktop; Lenovo S30;
IV 4 - 2019 RIP,
aktiv
2020 und 2023
produktiv AIS2023.5 +PartSolutions / ECTR
AICE
.

erstellt am: 10. Mai. 2004 16:36

<-- editieren / zitieren -->

Unities abgeben:

Nur für Uwe.Seiler

Hallo Uwe!
Wegen selbstfurchend als Ursache ein einfacher Gegencheck: passendes Gewinde in der Bohrung modellieren und dann in der normalen Ansicht nachschauen.
Bin gespannt was rauskommt, ich fahre jetzt mal nach Hause.
Bis später...

------------------
lg
Tom

...die U-Boot-Saison geht wieder los...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Uwe.Seiler
Mitglied
Dipl.-Ing.(FH)

Beiträge: 1183
Registriert: 18.04.2002

HP xw6000 - Dual XEON 2,4GHz - 2GB DDRAM - 980 XGL (Treiber 84.26) - XP SP1 - IV11 SP3

erstellt am: 10. Mai. 2004 19:28

<-- editieren / zitieren -->

Unities abgeben:


Hallo Tom,

jetzt sieht es wieder wie gewohnt aus.
