Autor Thema:  Problem mit Trennen (1276 mal gelesen)
Christian Barwart
Mitglied



Sehen Sie sich das Profil von Christian Barwart an!   Senden Sie eine Private Message an Christian Barwart  Schreiben Sie einen Gästebucheintrag für Christian Barwart

Beiträge: 139
Registriert: 13.08.2002

Civil 3d 2010, WIN XP SP2, P4 3,6GHz, 3GB
IV 2010

erstellt am: 06. Apr. 2004 16:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Leute

Ich als absoluter Neuling was Inventor (Version 8) betrift, habe ein gröberes Problem. Ich habe ein Bauteil das ich gerne spiegeln möchte. Jedoch habe ich ein dieses Bauteil in der Spiegelebene dem Befehl "Trennen" in die richtige Form "geschnitten". Nun wenn ich dieses Bauteil spiegle, fällt eine Hälfte des dem Trennbefehl zum Opfer. Was mache ich falsch? Danke im Voraus

[Diese Nachricht wurde von Christian Barwart am 06. Apr. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gulliver
Mitglied
Dipl.Ing Verfahrenstechnik


Sehen Sie sich das Profil von Gulliver an!   Senden Sie eine Private Message an Gulliver  Schreiben Sie einen Gästebucheintrag für Gulliver

Beiträge: 355
Registriert: 10.02.2004

M65
XPpro SP3
AIP 2010

erstellt am: 06. Apr. 2004 16:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Christian Barwart 10 Unities + Antwort hilfreich

Hi Christian,
ich kann dir nicht ganz folgen, du hast möglicherweise ein Problem mit der Reihenfolge der Features (Spiegeln, Trennen).
Stell doch mal einen Screenshot rein, dann wird die Sache etwas transparenter.

Gruss
Gulliver

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schachinger
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Schachinger an!   Senden Sie eine Private Message an Schachinger  Schreiben Sie einen Gästebucheintrag für Schachinger

Beiträge: 2041
Registriert: 08.04.2002

Inventor 2019, Win10, Intel Core i7-9700 @ 3.00GHz, 64 GB RAM, Quadro K2000D

erstellt am: 06. Apr. 2004 16:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Christian Barwart 10 Unities + Antwort hilfreich

hallo cristian!
geh ich recht in der annahme das das ursprüngliche bauteil "geschnitten" werden soll - das gespiegelte jedoch nicht?

dann folgendermaßen vorgehen:
* Trennen im ersten Bauteil unterdrücken
* Bauteil spiegeln
* Verknüpfung zum Basisbauteil auflösen
* Trennen im ersten Bauteil wieder einschalten

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian Barwart
Mitglied



Sehen Sie sich das Profil von Christian Barwart an!   Senden Sie eine Private Message an Christian Barwart  Schreiben Sie einen Gästebucheintrag für Christian Barwart

Beiträge: 139
Registriert: 13.08.2002

Civil 3d 2010, WIN XP SP2, P4 3,6GHz, 3GB
IV 2010

erstellt am: 06. Apr. 2004 16:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Danke für den Tip leider kommt dieses Bild zum Vorschein, die Ecken in der Mitte sollten zusammenstimmen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schachinger
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Schachinger an!   Senden Sie eine Private Message an Schachinger  Schreiben Sie einen Gästebucheintrag für Schachinger

Beiträge: 2041
Registriert: 08.04.2002

Inventor 2019, Win10, Intel Core i7-9700 @ 3.00GHz, 64 GB RAM, Quadro K2000D

erstellt am: 06. Apr. 2004 18:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Christian Barwart 10 Unities + Antwort hilfreich

irgendwie check ichs nicht?!....
das was auf dem screenshot zu sehen ist ist ja das basisteil oder? ich versteh den zusammen hang mit bauteil-spiegeln nicht.
oder willst du eigendlich ein "feature" innerhalt des bauteils spielgen? das ist ja was anderes...

wenn du ein feature spiegelst das aber noch von einem trennen-feature bearbeitet wird - musst du das trennen-feature auch spiegeln wenn du identische ergebnisse haben willst.

am besten nochmal erklären das das ganze auch in meinen schädel passt (am besten auch das teil hochladen)

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gulliver
Mitglied
Dipl.Ing Verfahrenstechnik


Sehen Sie sich das Profil von Gulliver an!   Senden Sie eine Private Message an Gulliver  Schreiben Sie einen Gästebucheintrag für Gulliver

Beiträge: 355
Registriert: 10.02.2004

M65
XPpro SP3
AIP 2010

erstellt am: 06. Apr. 2004 18:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Christian Barwart 10 Unities + Antwort hilfreich

Hi Christian,
sieht so aus als würde ein Bearbeitungsschritt (Schnittoperation) in deinem Spiegeln Feature fehlen, daher die unterschiedlichen Hälften.
Wenn du das Teil reinstellst kriegen wir das gebacken.

Gruss
Gulliver

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian Barwart
Mitglied



Sehen Sie sich das Profil von Christian Barwart an!   Senden Sie eine Private Message an Christian Barwart  Schreiben Sie einen Gästebucheintrag für Christian Barwart

Beiträge: 139
Registriert: 13.08.2002

Civil 3d 2010, WIN XP SP2, P4 3,6GHz, 3GB
IV 2010

erstellt am: 07. Apr. 2004 07:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Bauteil.zip




Hallo Leute

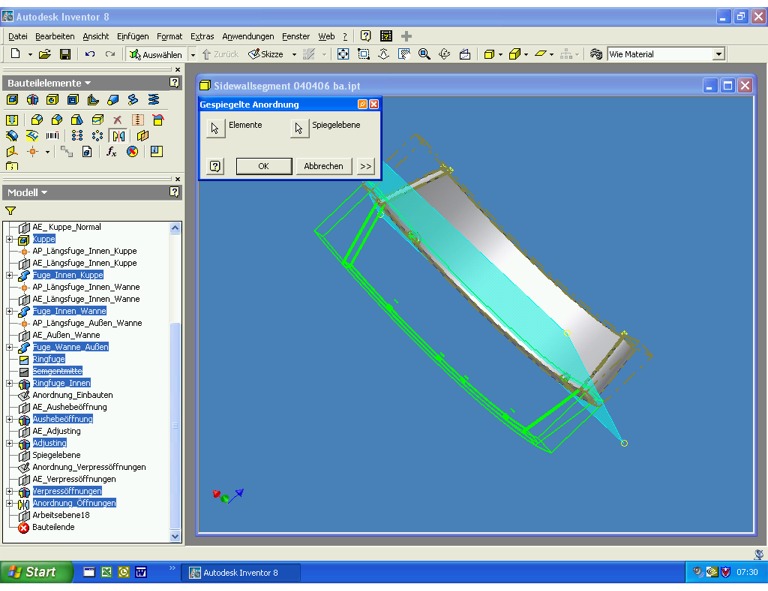

Ich nun das Bild und die Datei reingestellt. Das Bauteil soll um diese im Bild dargestellten AE gespiegelt werden. Beide Stirnflächen wurden zuvor mit dem Befehl trennen bearbeitet.
Danke im voraus!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schachinger
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Schachinger an!   Senden Sie eine Private Message an Schachinger  Schreiben Sie einen Gästebucheintrag für Schachinger

Beiträge: 2041
Registriert: 08.04.2002

Inventor 2019, Win10, Intel Core i7-9700 @ 3.00GHz, 64 GB RAM, Quadro K2000D

erstellt am: 07. Apr. 2004 08:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Christian Barwart 10 Unities + Antwort hilfreich

hallo christian!

das problem ist das trennen-feature "segmentmitte". denn damit schneidest du direkt an der nachfolgenen spiegelebene alles weg was auf der anderen seite liegt. spiegelst du dieses feature wird dadurch natürlich das komplette ursprüngliche teil gelöscht.

in deinem fall (da das teil ja eigendlich schon fertig ist und es keinen sinn macht das ganze teil nochmals anderes - ohne diesen trennengefehl - aufzubauen ) würde ich folgendermaßen vorgehen:

*bauteil in einer leeren baugruppe platzieren
*das komplette bauteil spiegeln in der baugruppe (nicht die features wie gerade probiert!)
*von dieser baugruppe eine abgeleitete komponente erstellen wodurch rechtes und linkes bauteil verschmolzen wird.

generell bin ich mit dem trennen-feature sehr vorsichtig geworden und vermeide es wo ich nur kann - nur zu oft wurde mir irgendwas weggeschnitten das ich gar nicht wollte. lieber eine kleine differenz erstellen umd 2 unabhängige körper zu bekommen und mit "fläche löschen" eines weglöschen. ist natürlich situationsbedingt was gscheiter ist

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian Barwart
Mitglied



Sehen Sie sich das Profil von Christian Barwart an!   Senden Sie eine Private Message an Christian Barwart  Schreiben Sie einen Gästebucheintrag für Christian Barwart

Beiträge: 139
Registriert: 13.08.2002

Civil 3d 2010, WIN XP SP2, P4 3,6GHz, 3GB
IV 2010

erstellt am: 07. Apr. 2004 08:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke dir  , Unities sind schon unterwegs

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

lbcad
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau und CAD-Trainer



Sehen Sie sich das Profil von lbcad an!   Senden Sie eine Private Message an Lothar Boekels  Schreiben Sie einen Gästebucheintrag für Lothar Boekels

Beiträge: 3835
Registriert: 15.02.2001

DELL Precision 7520 Win10Pro-64
Inventor mit Vault Professional 2024
---------------------
Während man es aufschiebt,
verrinnt das Leben.
Lucius Annaeus Seneca
(ca. 4 v. Chr - 65 n. Chr.)

erstellt am: 07. Apr. 2004 09:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Christian Barwart 10 Unities + Antwort hilfreich

Hallo Siegfried,

Deine Aussagen:
...

Zitat:
nur zu oft wurde mir irgendwas weggeschnitten das ich gar nicht wollte.
...
Zitat:
umd 2 unabhängige körper zu bekommen
...
Zitat:
ist natürlich situationsbedingt was gscheiter ist

sind doch sehr kritisch zu betrachten

------------------
Gruß Lothar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schachinger
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Schachinger an!   Senden Sie eine Private Message an Schachinger  Schreiben Sie einen Gästebucheintrag für Schachinger

Beiträge: 2041
Registriert: 08.04.2002

Inventor 2019, Win10, Intel Core i7-9700 @ 3.00GHz, 64 GB RAM, Quadro K2000D

erstellt am: 07. Apr. 2004 09:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Christian Barwart 10 Unities + Antwort hilfreich

hy lothar!

hä? *nicht-check*

stell dir vor du hast eine rohrleitung die 10x gebogen ist um irgendeine achse im raum. du kopierst sie weil ein 2tes rohr bis auf ein paar letze versprünge ähnlich ist (jedoch spiegelbildlich). --> bauteil wird gespiegelt. arbeitsebene eingefügt an der du trennen willst. wenn das rohr aber irgendwo anders auch noch über deise trenn-ebene hinausragt (jedoch in einem weit weit entfernten bereich) wird dieser teil der leitung ebenfalls abgetrennt ohne das du es willst oder bemerkst.
daher mache ich sowas nicht mit dem trennen-feature sondern extrudiere ein paar millimeter an der trennstelle weg sodas die leitung zweigeteilt ist. das übeflüssige volumen entferne ich mit "flächen löschen" (stück oder hohlraum wählen).

nenne meine vorgehensweise ruhig verworren oder kompliziert. mir hat jedoch die erfahrung (in meinem arbeitsbereich) gezeigt das ich so unnötige fehler vermeiden kann....

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gulliver
Mitglied
Dipl.Ing Verfahrenstechnik


Sehen Sie sich das Profil von Gulliver an!   Senden Sie eine Private Message an Gulliver  Schreiben Sie einen Gästebucheintrag für Gulliver

Beiträge: 355
Registriert: 10.02.2004

M65
XPpro SP3
AIP 2010

erstellt am: 07. Apr. 2004 09:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Christian Barwart 10 Unities + Antwort hilfreich

Hi Siegfried,

schalt einfach mal die CAD Gedanken ab, und betrachte die Zitatauflistung von Lothar. Ich hab auch etwas gebraucht aber einen gewissen Humor läst sich nicht leugnen.

Keep cool

Gruss
Gulliver

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Schachinger
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Schachinger an!   Senden Sie eine Private Message an Schachinger  Schreiben Sie einen Gästebucheintrag für Schachinger

Beiträge: 2041
Registriert: 08.04.2002

Inventor 2019, Win10, Intel Core i7-9700 @ 3.00GHz, 64 GB RAM, Quadro K2000D

erstellt am: 07. Apr. 2004 09:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Christian Barwart 10 Unities + Antwort hilfreich

aaahh... jetzt hats blitz gemacht
normal würd ich sowas sofort bemerken aber heute war wohl nicht ganz mein tag
aber es is echt noch alles dran

------------------
mfg Siegfried Schachinger
http://www.tbschatz.at

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
