Hallo an alle Blech-Profis!

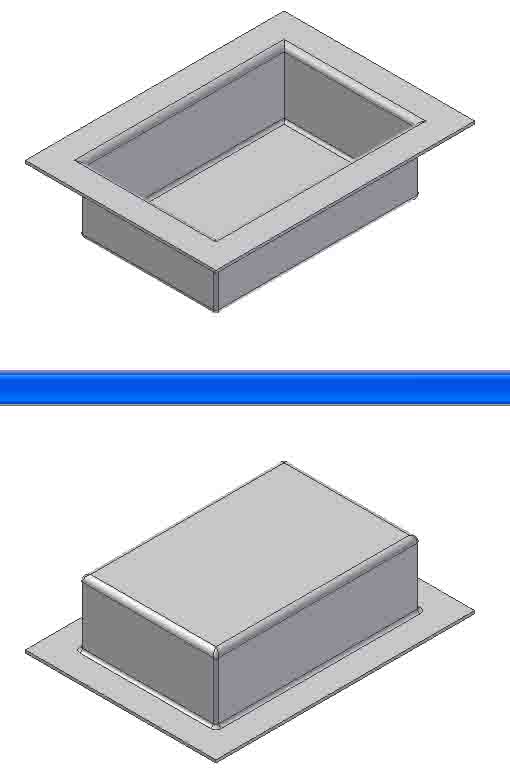

Ich habe mit dem Inventor 7 eine komplexe Blechabdeckung zu erstellen. Hierzu teste ich zur Zeit, wie man möglichst effektiv vorgeht. Anhand des Beispieles "Deckel.jpg" möchte ich meine Fragen erläutern.
Das Modell ist mit Skizze, Extrusion, Radien und Wandstärke schnell erststellt. Die Darstellung dient als Katalogbild und zeigt den Deckel im fertigen Zustand.
Ist es möglich hieraus noch eine Abwicklung zu erhalten?
Oder muß ich den Deckel im eckigen Zustand unter einem anderen Namen abspeichen und mittels Eckverbindung und Biegung für die Abwicklung bearbeiten?
Wie trennt ihr den Kragen auf, sodass die 45°-Schrägen in der Abwicklung entstehen.
Natürlich gibt es auch den Weg über die Blechfunktionen Skizze, Fläche und Laschen. Der Weg ist meiner Meinung nach aber nicht nur aufwendiger sondern ermöglicht auch keine exakte Modelldarstellung.
Wie erstellt ihr für den Kragen die 45°-Laschen?

Oder gibt es vielleicht eine ganz anderen Weg?

Außerdem suche ich ein gutes Handbuch, das möglichst auch solche Fallbeispiele enthält?

Mit freundlichem Gruß
Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Abdeckung1.jpg Abdeckung1.zip

Hi Kanadierx

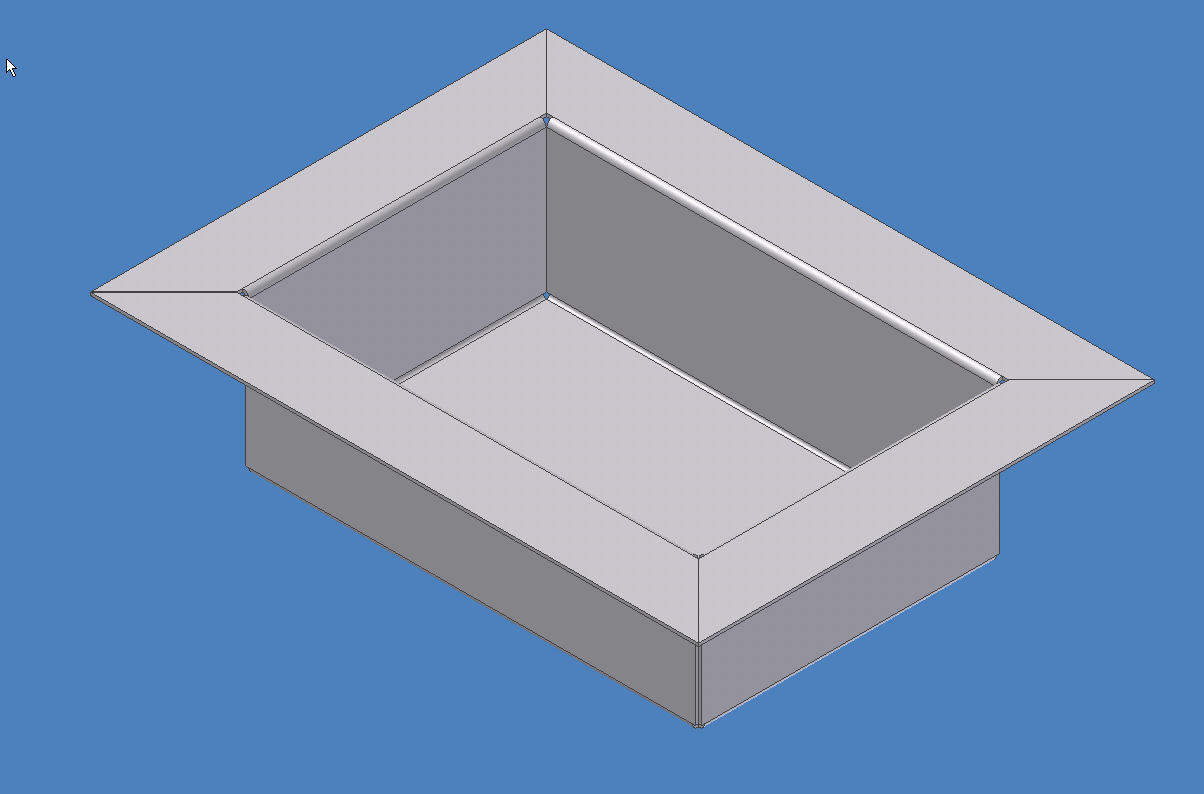

Schau dir mal das Blech an, ob dir damit geholfen ist(wegen der 45°-Lasche).
Von der Zeit her hat das Modell maximal 5 min gedauert(mit Laden und Packen fürs Forum). Der einzige Nachteil ist, daß man die Ecken nicht mit Schweißnähten ausfüllen kann.
Wenn du dein Teil mal ins Forum stellst kann man das bestimmt auch so hinbiegen, das man es abwickeln kann(vielleicht Ecken rausextrutieren oder so...).
Mit Literatur kann ich dir leider nicht weiterhelfen.

------------------
Sven
wemakon Zeulenroda GmbH.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Versuch.ipt.txt

hi zusammen!

4min arbeit mit blechmodul

PS:da war sven wohl schneller wie ich

------------------
Schöne Grüße Meex

PS: Auch 1 Tropfen hebt den Meeresspiegel !

[Diese Nachricht wurde von Meex am 27. Juni 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Meex

das nennt man syncronarbeiten.

------------------
Sven
wemakon Zeulenroda GmbH.

[Diese Nachricht wurde von Sven_W am 27. Juni 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Sven_W und Meex,
zunächst mal meinen Dank für so schnelle Antworten.
Doch wie bekomme ich aus euren Teile nun ein sauber verschweißtes Modell?

Gruß Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Stefan!
Abgeleitete Komponente und die Schweißnähte reinmodellieren.

------------------
lg
Tom

mcds Datensystem GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von thomas109:
Hi Stefan!
Abgeleitete Komponente und die Schweißnähte reinmodellieren.

---

@hi thomas !

was meinst du genau damit ?
wieso abgeleitete komponente

------------------
Schöne Grüße Meex

PS: Auch 1 Tropfen hebt den Meeresspiegel !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Meex!
Faltteil bleibt wie er ist, damit die Abwicklung funktioniert, bzw. die Faltzeichnunug erstellt werden kann.
Davon dann eine abgeleitete Komponente erstellen und die Schweißnähte draufmodellieren.
Wahlweise nur im Bauteil, oder (als 110%-Version  ) in einem Schweiß-Assembly mit den entsprechenden Werkzeugen.
Und davon dann die Schweißzeichnung erstellen.

------------------
lg
Tom

mcds Datensystem GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
