@alle Konstruktionsfuzzies:

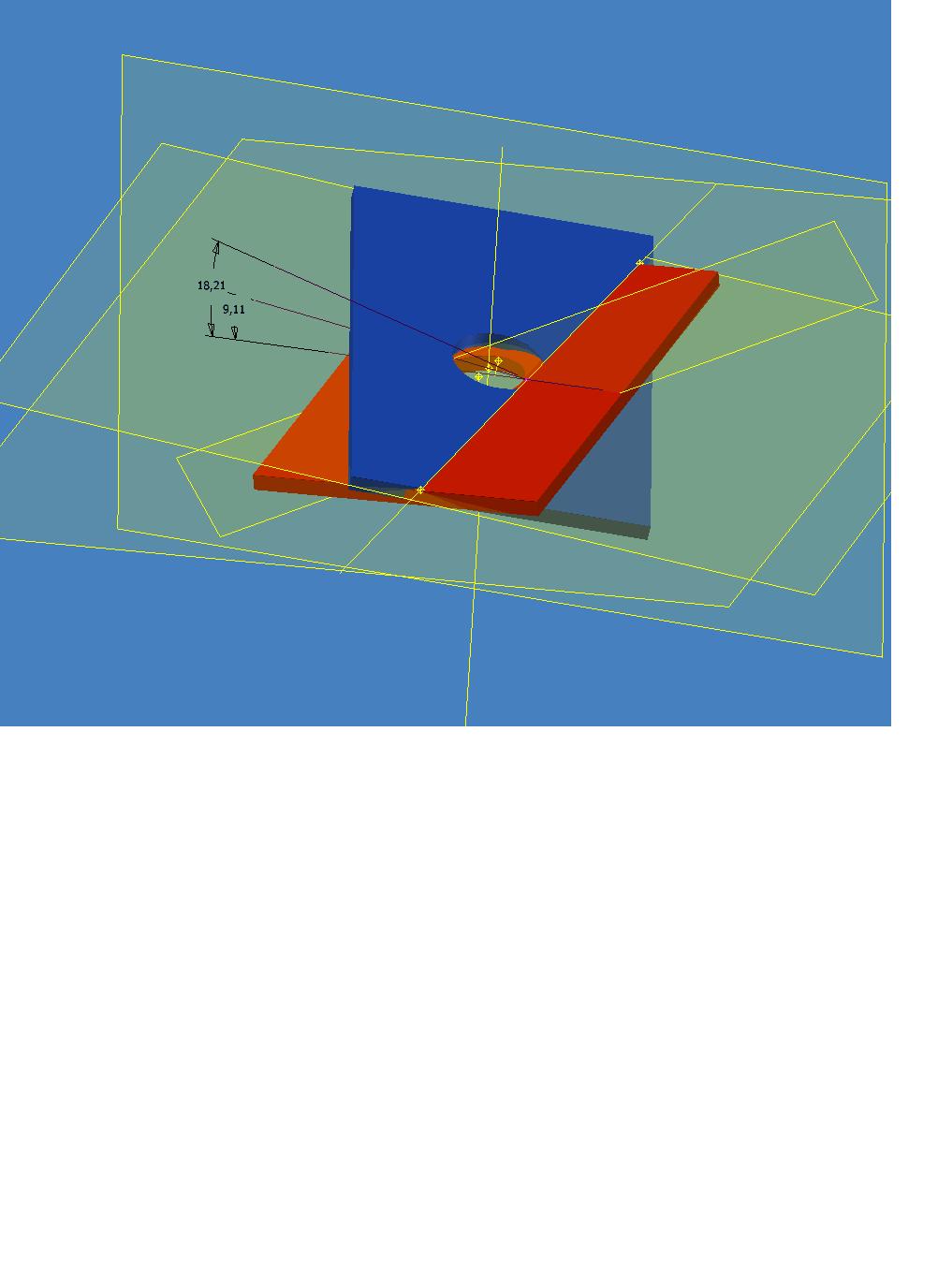

Ich steh aufm Schlauch, ich brauche von 2 Arbeitsachsen die Winkelhalbierende. Diese soll sodann durch den Mittelpunkt einer Verbindungslinie zweier Arbeitspunkte gehen.
(siehe Beispiel anbei)
Ich krieg das in beigefügter IAM nicht hin.
Kann mir jemand auf die Sprünge helfen ??

Danke und Gruß
Oliver

------------------
HKE GmbH
Automatisierungstechnik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Oliver!
Habe mir nur das Bild angesehen, aber:
Arbeitsebene durch anwählen der beiden Achsen erzeugen
Skizze da drauf
die beiden Achsen projizieren
zwischen diese Projektionen dann die halbierende Linie skizzieren
Skizze verlassen
Achse durch die Linie legen
Skizze unsichtbar schalten

------------------
lg
thomas peter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Thomas,
im Prinzip ja, im Detail nein, weil:
Ich krieg keine Arbeits/Skizzierebene durch die beiden Achsen definiert. Ich kann immer nur eine auswählen, die zweite nimmt die DIVA dann nicht mehr.

Gruß
Oliver

------------------
HKE GmbH
Automatisierungstechnik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

AE_tom.zip

Hi Oliver!
Das Ganze muß nur in einem de beiden Teile erfolgen, und dann in der BG die Achse drauf erzeugen.
Hab ich so gelöst. ->

------------------
lg
Tom

mcds Datensystem GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@ Tom,
passt leider nicht ganz, da deine Winkelhalbierende nicht die Verbindungslinie der beiden Arbeitspunkte schneidet.

@ Helferlein,
die Diva kann keine Ebene durch beide Achse legen, weil diese windschief zu einander sind. Hm, also doch wieder mal der Dummuser schuld.

Gruß
Oliver

------------------
HKE GmbH
Automatisierungstechnik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Das Problem nochmal etwas allgemeiner verfasst:

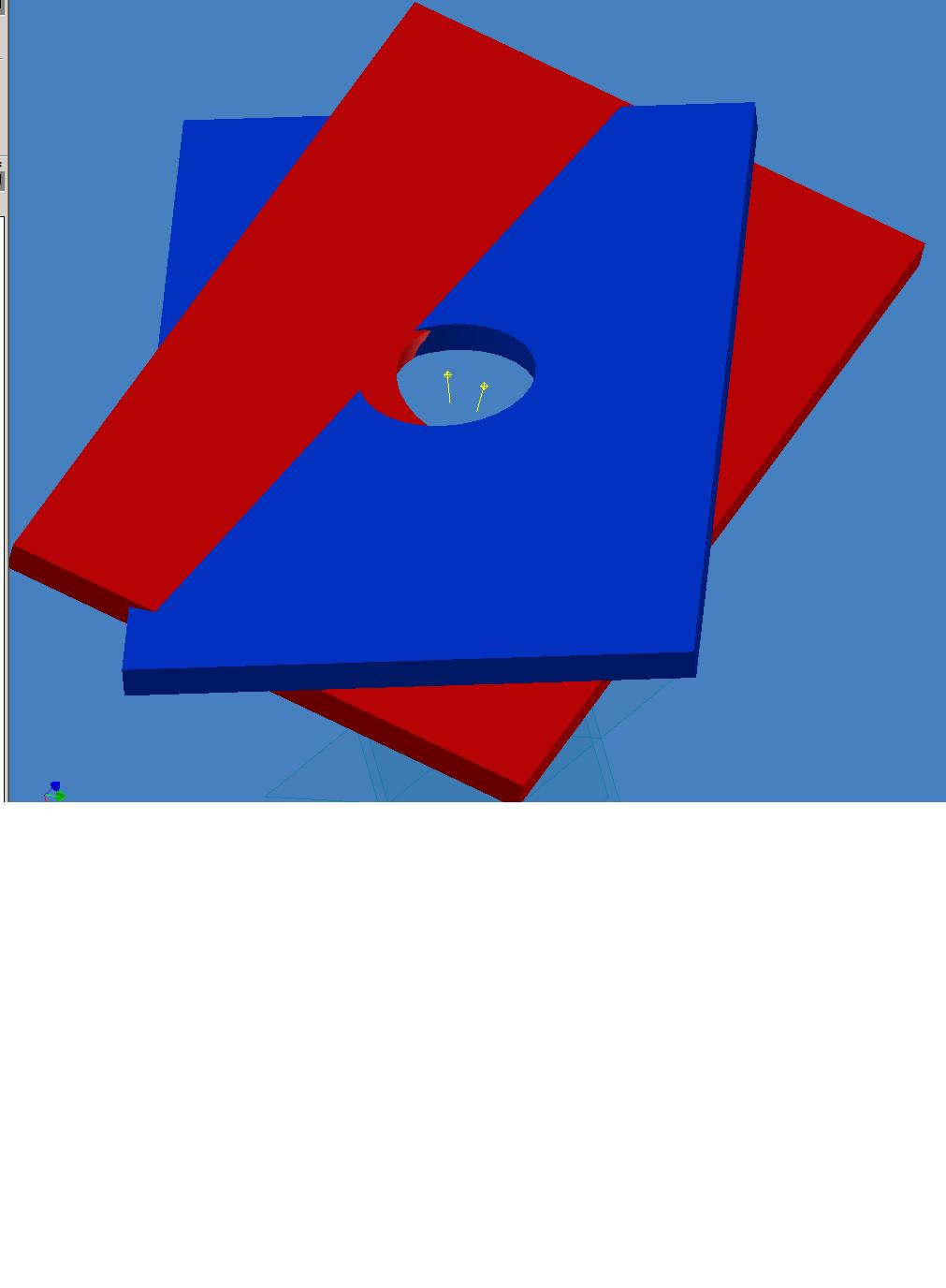

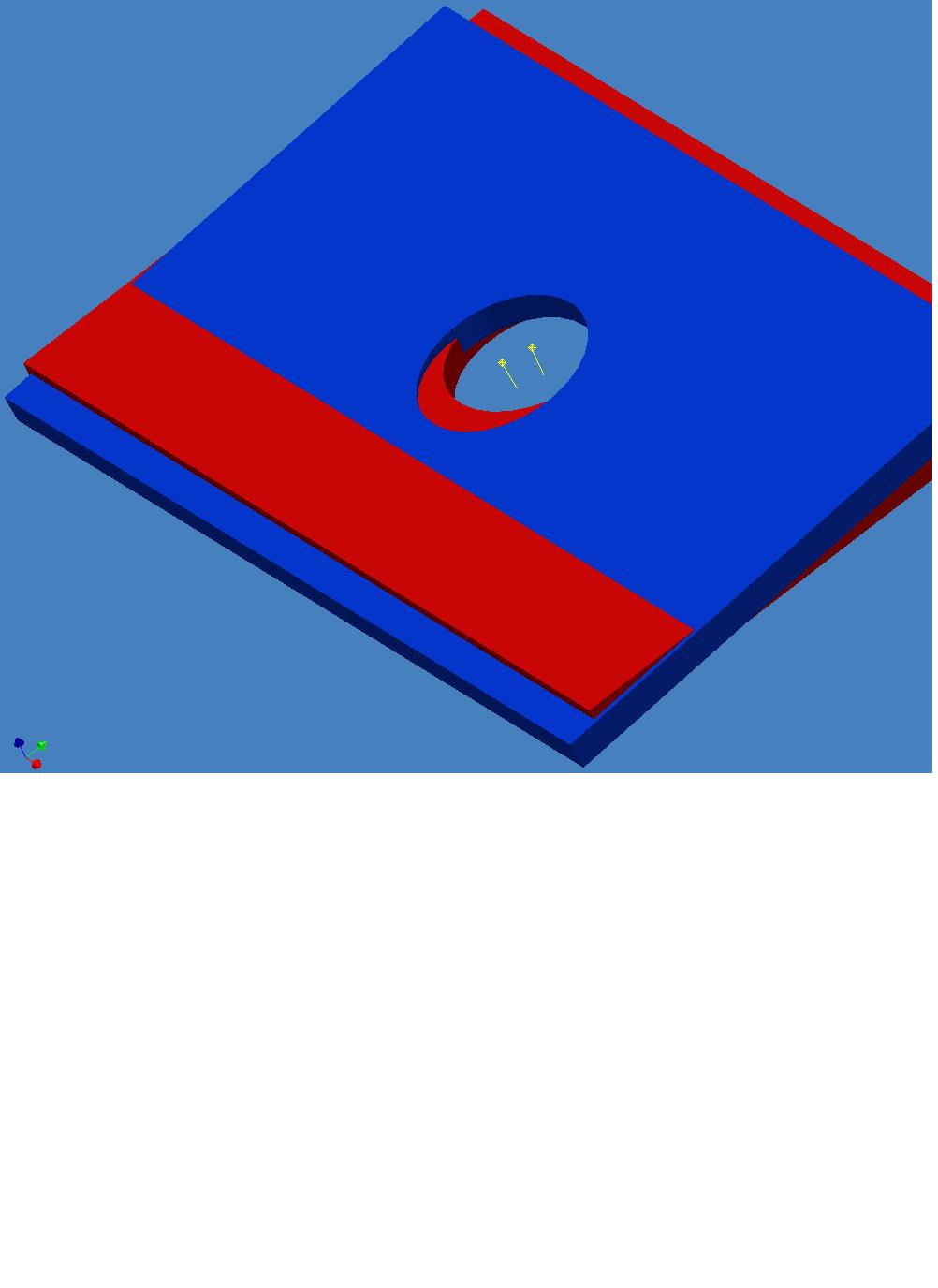

Ich möchte eine dritte Platte reinkonstruieren, welche:
- Ihren AP in der Mitte der Verbindungslinie der anderen beiden APs hat
- zu beiden anderen Platten in jeder Raumrichtung den geringsten Winkelfehler hat

nur zum besseren Verständnis

------------------
HKE GmbH
Automatisierungstechnik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Oliver!
Melde mich jetzt von der anderen Brücke (=Balkon zuhause).
Da wirds haarig. Im Endeffekt wird man es auch nur so lösen können, wie zuvor. Nur andere Punkte bestimmen. Bei windschief ist aber definitiv Ende der Fahnenstange.
Was da mit Schummeln und "so ungefähr hinein" möglich ist, schau ich mir noch an.
Hängt aber vom Wetter ab, und so wie bei mir gerade dei Sonnne scheint, hast Du leider schlechte Chancen.
Jetzt ist bis zum angesagt.

------------------
lg
Tom

mcds Datensystem GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Chefe,
schneiden sich die zwei Mittellinien überhaupt?
Wenn nein, kannst auch keine Ebene durchlegen.

Gruß
Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Chefe,

mach doch nicht sonnen Wilden!

"Quick 'n dirty" :Zwei Schenkel malen, getriebenes Maß setzen, Winkelhalbierende malen, Maß drauf mit Identifier (d4711/2) geteil durch 2, fettisch!

oder doch lieber "sauber": zwei Kreise, Linie durch Schnittpunkt, nach alter "Väter Sitte"

so long ...

Achim

------------------
MTL GmbH, Ingenieurbüro, Maschinenentwicklung für die Lebensmittelindustrie und Pharmazie

[Diese Nachricht wurde von mtl3d am 28. Mai 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Heureka ich habs,

@alex: Du hast natürlich vollkommen recht, kein schneiden, also auch keine Ebene

@alle: Vorgehensweise:
1. AP auf Mittelpunkt der Verbindungslinie der beiden APs durch:
  a) Projektion in zwei Skizzierebenen und 2 ArbAchsen oder
  b) 3D-Skizze und Mittelpunkt der Linie wählen
2. ArbAchse als Schnittachse der beiden windschiefen Ebenen
3. Skizzierebene senkrecht zu Schnittachse (2.) und durch AP (1.)
4. Projektion der beiden windschiefen Ebenen und Winkelhalbierende bestimmen
5. Ebene durch diese Winkelhalbierende, natürlich senkrecht zur Skizzierebene
6. ArbAchse als normale auf Ebene (5.) und durch AP (1.) ist die gesuchte Achse !! Diese ist dann sozusagen die "Winkelhalbierende in alle Raumrichtungen" der beiden Achsen

Uff, harte Weg, vor allem wenn man diese in einer Vorrichtung an insgesamt 12 Punkten machen muß, aber dafür hat DayWalker sicherlich ein Makro parat

Gruß an alle Erzeuger, die heute auch das harte Los der Arbeit trifft

Oliver

------------------
