Hallo zusammen,
ich habe folgendes Problem:

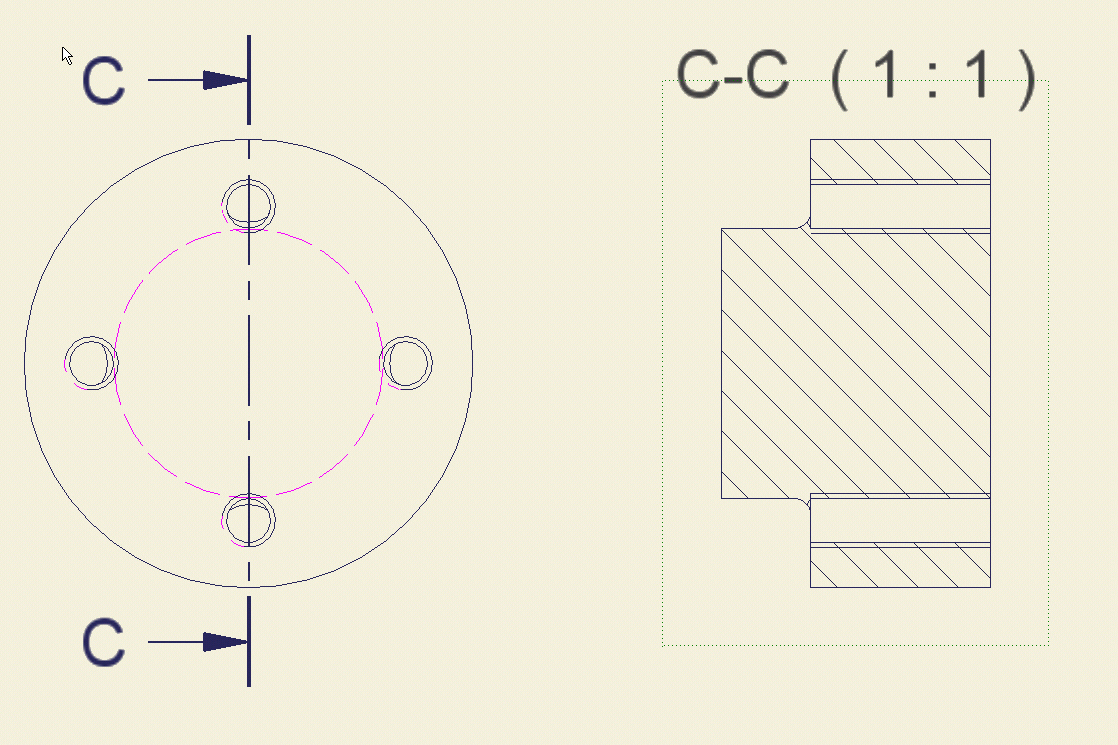

bei Erstellung einen Schnitt des Bohrung mit M10 Gewinde –die obere Linie Schrägstrich ist (rot markiert).
Hat irgendjemand eine Idee was ich falsch mache?
Ich bedanke mich im Voraus.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Husky
Ehrenmitglied V.I.P. h.c.




Sehen Sie sich das Profil von Husky an!   Senden Sie eine Private Message an Husky  Schreiben Sie einen Gästebucheintrag für Husky

Beiträge: 5720
Registriert: 10.07.2002

No Sysinfo

erstellt am: 26. Mai. 2003 14:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ilja 10 Unities + Antwort hilfreich

Hallo Ilja,

du machst nichts falsch, aber der Erfinder.

Meine Lösung : RMT auf die Linie --> Sichtbarkeit aus. Dann Skizze auf diese Ansicht und die Gewindehilfslinie von Hand sauber einziehen

Grüße Husky

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ilja
Mitglied
Tehnischer Zeichner


Sehen Sie sich das Profil von Ilja an!   Senden Sie eine Private Message an Ilja  Schreiben Sie einen Gästebucheintrag für Ilja

Beiträge: 127
Registriert: 30.01.2003

P4, 3.Ghz, 1 Gb RAM, NVIDIA Quadro4 380 XGL, Win XP Prof /I9 SP3; IV 10 SP3

erstellt am: 26. Mai. 2003 15:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke Husky! Bei "Tricksen" bin ich nicht schlecht. Vielleicht gibt mir jemand noch eine Idee.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

murphy
Mitglied



Sehen Sie sich das Profil von murphy an!   Senden Sie eine Private Message an murphy  Schreiben Sie einen Gästebucheintrag für murphy

Beiträge: 1148
Registriert: 09.07.2002

erstellt am: 27. Mai. 2003 09:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ilja 10 Unities + Antwort hilfreich

Kann Husky - wieder einmal - nur beipflichten, ich hab auch keine andere Lösung. Wenn ein Gewinde nicht genau gerade ausläuft, dann gibt's diese dubiosen Linien.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Sven_W
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Sven_W an!   Senden Sie eine Private Message an Sven_W  Schreiben Sie einen Gästebucheintrag für Sven_W

Beiträge: 352
Registriert: 25.09.2001

WINDOWS 10;IV2019;MTD2019; VaultPro2019
Raum GRZ(Greiz);
Jeder ist sich selbst der Nächste, da ist der Weg auch nicht so weit.(Fix und Foxi-Heft)
"Gilde der Erfinnder"

erstellt am: 27. Mai. 2003 11:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ilja 10 Unities + Antwort hilfreich






Hi Ilja

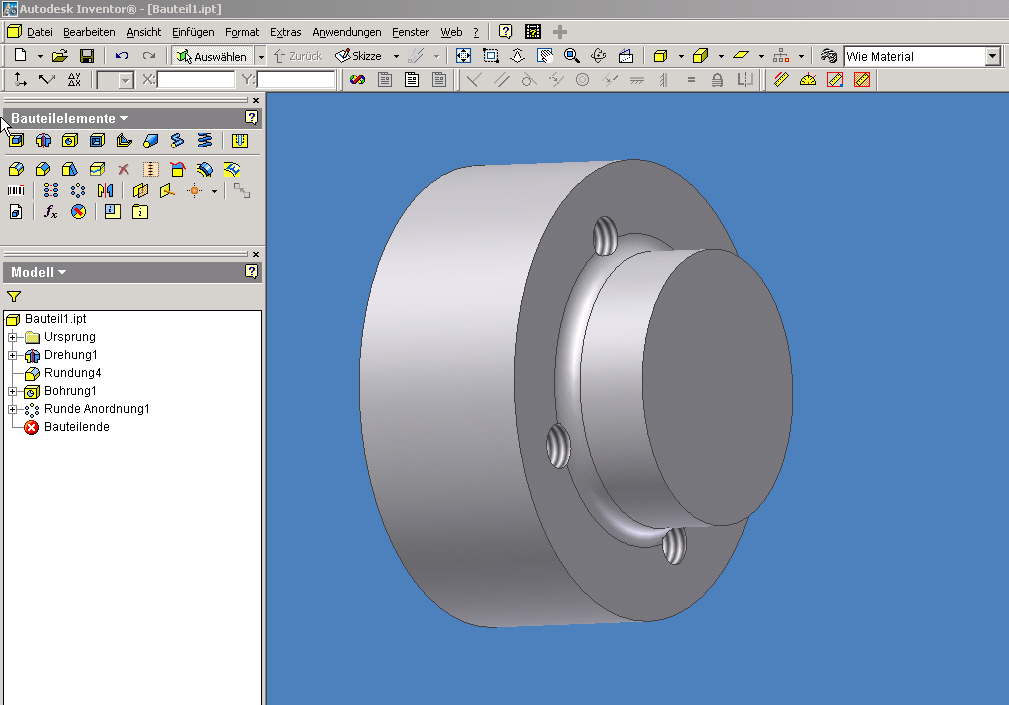

Hab mal rumprobiert. Wenn der Radius zuerst erstellt wird und danach erst die Bohrung und wenn diese Bohrung bis zur nachsten Fläche erstellt wird dann siehts so aus wie auf dem 2D-Bild. Zwar nicht schön aber es geht.

------------------
Sven
wemakon Zeulenroda GmbH.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

IV-User
Mitglied
Mikrotechnik Ing. FH


Sehen Sie sich das Profil von IV-User an!   Senden Sie eine Private Message an IV-User  Schreiben Sie einen Gästebucheintrag für IV-User

Beiträge: 49
Registriert: 07.10.2002

erstellt am: 27. Mai. 2003 12:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ilja 10 Unities + Antwort hilfreich

Hallo Ilja,

Ich hasse im allgemeinen Tricksen, obwohl man ohne beim IV oft aufgeschmissen ist... aber versuche es doch in diesem Falle mal folgendermassen:

Erstelle einen Seitenriss und vermasse die Bohrung (das Gewinde) mit der Funktion Bohrungsinfo. So hast du alle Angaben drauf, wenns nicht durchgehend wäre auch die Tiefe und es ist noch assoziativ, d.h. wenn du was im 3D änderst, dann ändert es mit (kein toter Text)

Gruss
IV-User

PS: wie sieht denn das Gewinde aus, wenn du nicht schneidest, also wenn es unsichtbar dargestellt werden sollte?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Husky
Ehrenmitglied V.I.P. h.c.




Sehen Sie sich das Profil von Husky an!   Senden Sie eine Private Message an Husky  Schreiben Sie einen Gästebucheintrag für Husky

Beiträge: 5720
Registriert: 10.07.2002

No Sysinfo

erstellt am: 27. Mai. 2003 15:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ilja 10 Unities + Antwort hilfreich

Hallo,

die Trickserei hätte ein Ende wenn Autodesk sein Hausaufgaben erledigen würde. Dieses Them zieht sich schon über mehrere Versionen und ist nur lästig.

Grüße Husky

P.S.: Die Bohrungsinfo ist doch auch nicht Normgerecht, also auch keine wirkliche Hilfe. Übrigens wenn du deine Skizze trickreich anlegst werden etwaige Größenänderungen auch mit aktualisiert.

Grüße Husky
