Ich muß immer wieder bei eloxierten Teilen Bereiche abdecken die dann elektrisch leitend bleiben. Wenn ich das mit Extrusionen (z.B. 0.001 hoch) machen, dann ergibt das auf Flächen in der Zeichnung naturlich Kanten die aber für die Herstellung  nicht gibt und diese möchte ich in der Zeichnung zumindest ausblenden das geht aber nicht. Ziel sollte sein das auf einen eigenen Blatt die zu abklebenden Bereiche dokumentiert und Bemaßbar sein sollten und als z.B. Schraffur ersichtlich ist
Bedanke mich für Ratschläge
Gerald

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Gerald,
gehe mit dem Cursor mal in der "idw" auf die "Kante die es nicht gibt",
--> Rechtsklick --> weg mit dem Häkchen der Sichtbarkeit.
Das sollte es gewesen sein.

Gruß Armin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das das so funktioniert weiß ich, könnten dann aber eine Menge Linien sind und dann Zeitaufwändig ist. Ich hätte gerne eine bessere Lösung
aber Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich würde es mit einem abgeleitetem Bauteil probiereren:
Platine (oder ws auch immer) erstellen.
neues bauteil erstellen , platine als volumenkörper reinholen.
Extrusionen im neuen bauteil auf dem volumenkörper (platine)  erstellen.

in der Zeichhnunge Vorderansicht des neuen Bauteils ausserhalb des Zeichnungsbereichs plazieren, Schnitt durch die Extrusionen legen und als Draufsicht runterklappen ....  schon sind die entsprechenden Bereiche Schraffiert.
ändert sich die Urpsrprüngliche Platine, werden die änderungen entsprechend in der schraufuransicht nachgezogen.

(man kann auch in der Zeichnung eine Entwurfsansicht plazieren und dort ensprechend Bereiche schraffieren. mit dem Ausrichten dieser Bereiche zur darunterliegenden Kontur habe ich aber bisher immer schwierigkeiten gehabt.)

Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Gerald,

versuchŽs mal mit 2 Bauteilen.
1. das abzudeckende Bauteil
2. das deckende Bauteil
Das ganze ziehst in eine BG und machst die Zeichnungsableitung. Dann blendest Du das nichtbenötigte bauteil über ==> Inhalt einblenden ==> im Feature-Baum ==> RMT bei betreffenden Bauteil ==> Häckchen bei "Schnitt" entfernen -- einfach aus.

Gruß Andy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Beide oben genannten Möglichkeiten finde ich ganz gut
werde beides probieren und für mich am besten passendes
Entscheiden
Kann man eigentlich auf eine Fläche eine andere Farbe (struktur)
legen dann hätte ich bei schattierte Ansicht einen entsprechenden Wirkung zumindest zum Teil
Danke für die Vorschläge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ganz easy,

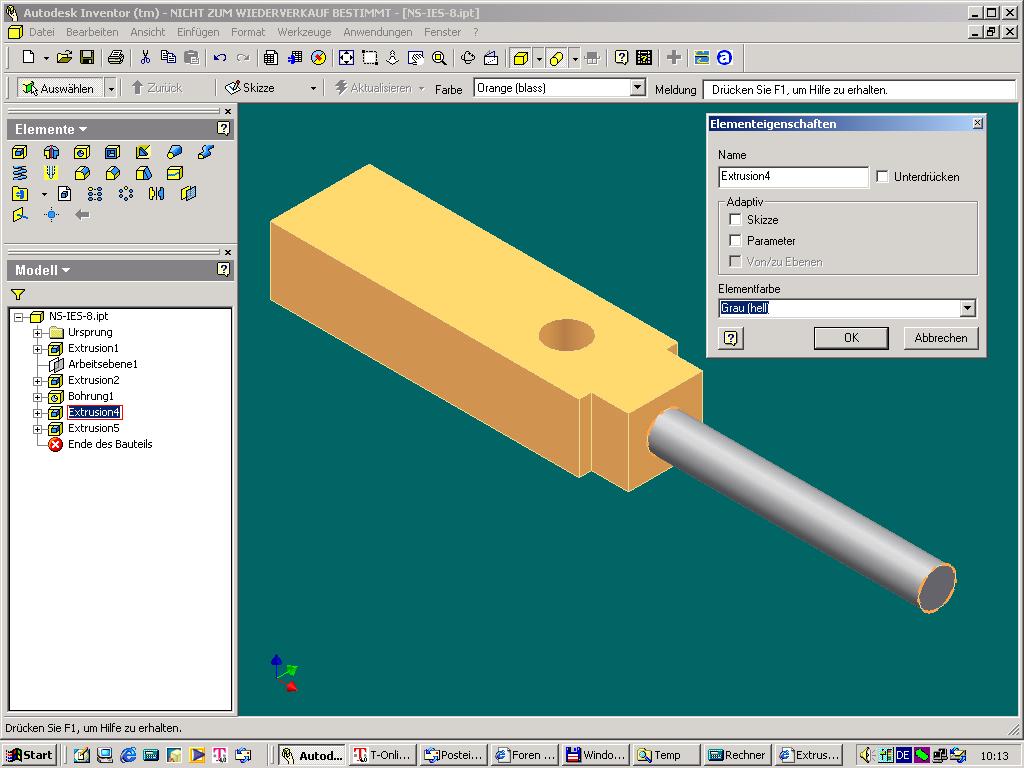

Feature im Baum auswählen ==> RMT ==> Eigenschaften ==> unter "Elementfarbe" Farbe auswählen. Siehe JPG-Datei.

Gruß Andy.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das mit den Farben kenne ich und werde ich auch auf diese Eloxaloberflächen anwenden, was ich gerne hätte wäre von einer vorhanden Extruktion nur eine Seite mit einer anderen Farbe versehen
