Thema: Montagepunkte Siemens MSS - Verbinder - Schütz (1075 mal gelesen)
|
EPH-Schröter
Mitglied
   Beiträge: 9
Registriert: 02.03.2023 Pro Panel 2023 Update 3
|
erstellt am: 12. Jul. 2023 12:56  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, ich habe Schwierigkeiten im 3D Aufbau eine Motorschutzschalter - Schützkombination zu platzieren. Als Verbinder wird von Siemens der passende Verbindungsbaustein verwendet. Zunächst platziere ich den MSS. Dann nehme ich den Verbindungsbaustein und fahre mit der Maus an die untere linke Ecke des MSS. Dort wird der korrekte Montagepunkt gefunden und passend am MSS platziert. Jetzt aber das riesige Problem mit dem Schütz! Das sch....  Ding dreht und wendet sich immer wie es will aber niemals passend um an den Verbindungsbaustein anzudocken. Am Verbindungsbaustein befinden sich entsprechende Montagepunkte:
Montagepunkt für anbaubares Zubehör unten
Montagepunkt für anbaubares Zubehör oben Am MSS befindet sich an der Abgangsseite ebenfalls ein Montagepunkt:
Montagepunkt für anbaubares Zubehör unten Am Schütz gibt es an der Einspeiseseite KEIN Montagepunkt! Ich habe versucht diesen fehlenden Montagepunkt einzufügen aber hilft leider nichts. Das Schütz dreht sich immer noch falsch beim verschieben an den Verbindungsbaustein.
Ich will nicht ausschließen, dass ich Fehler gemacht habe mit dem nachtragen des Montagepunkts oder ob ich sogar noch etwas vergessen habe bzw. ob mir noch weitere Schritte fehlen. Merkwürdig ist aber das bisher niemand sonst Probleme damit hat. Verwendet keiner diese Kombination mit Verbindungsbaustein? Merkt Siemens oder EPLAN nicht das die Makros fehlerhaft sind?  [Diese Nachricht wurde von EPH-Schröter am 12. Jul. 2023 editiert.] [Diese Nachricht wurde von EPH-Schröter am 12. Jul. 2023 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
gfr
Mitglied
Elektrotechniker
Beiträge: 316
Registriert: 12.02.2013 Treecad/Office V5.x - 7.x
EPLAN Electric P8 2.9 UPD 12 mit Pro Panel
EPLAN Electric 2025 UPD 3 mit Pro Panel
|
erstellt am: 12. Jul. 2023 13:10 <-- editieren / zitieren --> Unities abgeben: Nur für EPH-Schröter
|
EPH-Schröter
Mitglied
Beiträge: 9
Registriert: 02.03.2023 Pro Panel 2023 Update 3
|
erstellt am: 12. Jul. 2023 13:22 <-- editieren / zitieren --> Unities abgeben:
|
Werner T.
Mitglied
Hardwarekonstruktion
Beiträge: 475
Registriert: 11.12.2019 Eplan P8 2.x...2025
Pro Panel
|
erstellt am: 12. Jul. 2023 14:53 <-- editieren / zitieren --> Unities abgeben: Nur für EPH-Schröter

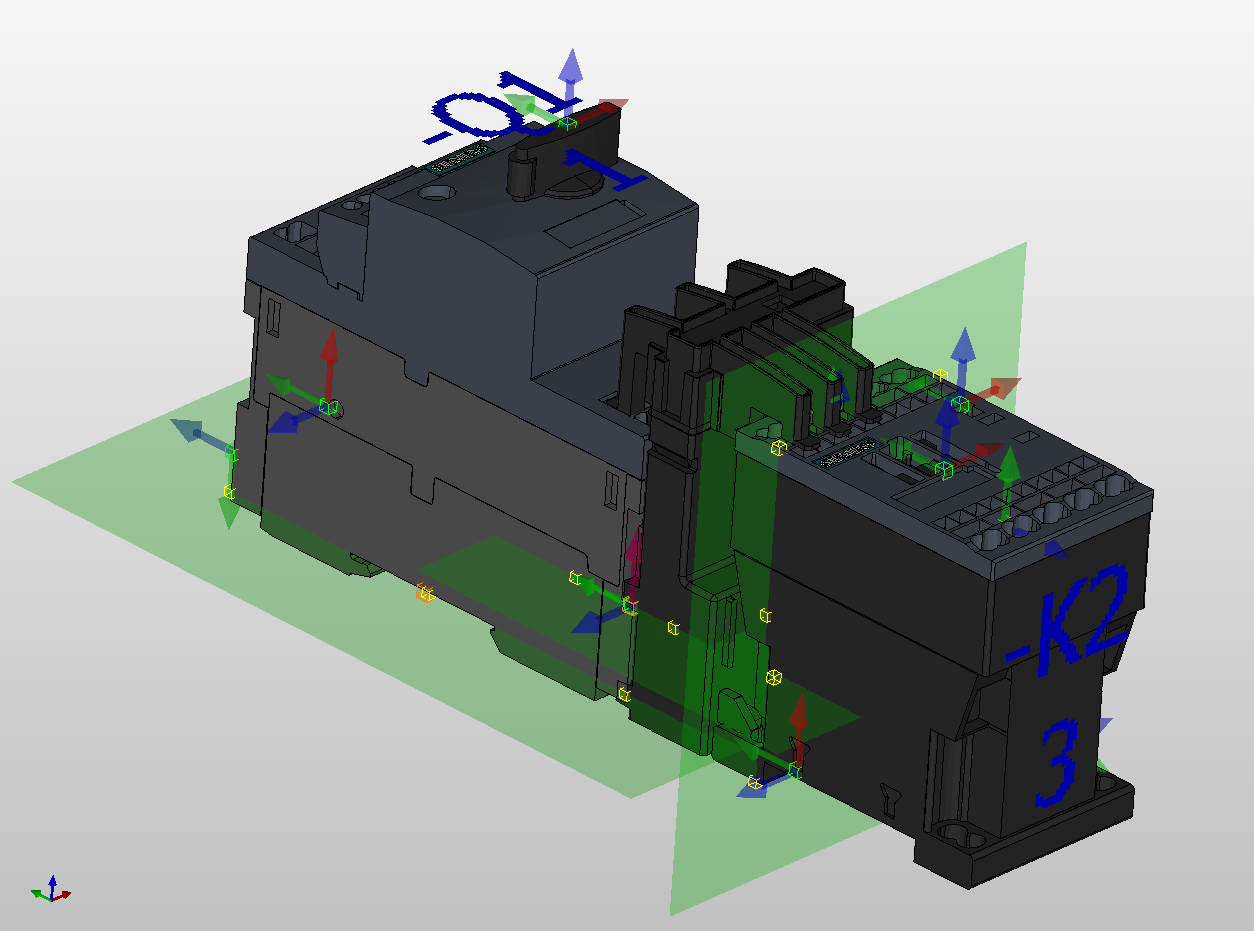

Das 3D-Makro von dem Schütz sollte in mehreren Varianten (Schraubmontage/Hutschienenmontage/mit Verbindungsbaustein) vorliegen. Drücke beim Platzieren die TAB-Taste 2x, dann sollte die passende Variante am Cursor hängen. Ergebnis siehe Anhang. Übrigens: Zu einem Montagepunkt gehört immer ein passender Anfasspunkt - dieser ist bei den drei Makrovarianten jeweils anders. Gruß Werner [Diese Nachricht wurde von Werner T. am 12. Jul. 2023 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
