Hallo Zusammen,

eine Frage zu dem (standard) Steckerplan.

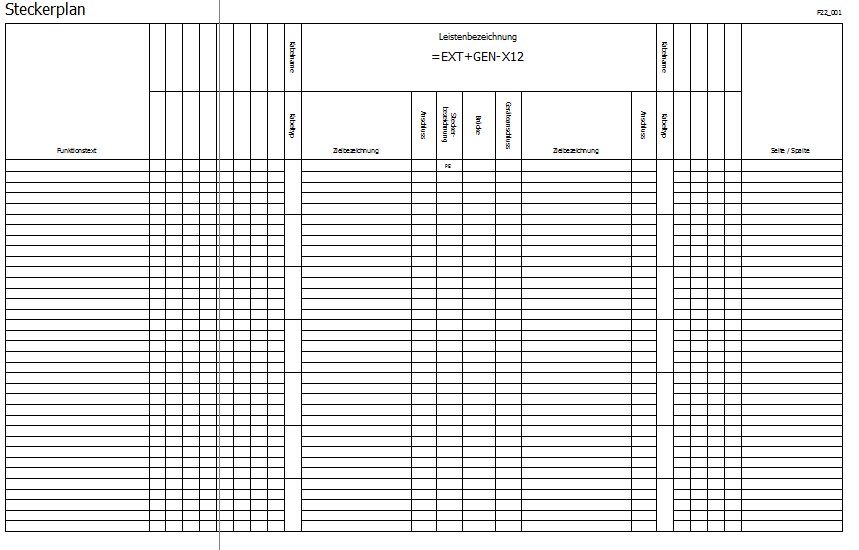

wie muss der Stecker definiert / angelegt werden, damit ich eine Auswertung im Steckerplan bekomme?

in meinem konkreten Fall habe ich eine Steckerdefinition mit mehreren (variablen) Steckeranschlüssen und einem PE Anschluss (Siehe Navigatorauszug), aber in der Auswertung wird mir lediglich der PE Kontakt ausgegeben (2tes Bild).

Wo könnte der Fehler liegen?

Danke schon mal für hilfreiche Anregungen!

------------------
Der Klügere gibt so lange nach, bis er der Dumme ist!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bbe-bac
Mitglied
Elektromechaniker / Konstrukteur


Sehen Sie sich das Profil von bbe-bac an!   Senden Sie eine Private Message an bbe-bac  Schreiben Sie einen Gästebucheintrag für bbe-bac

Beiträge: 906
Registriert: 27.07.2007

EPLAN Electric P8
Professional
2.9.4.15050
Expertenmenü

erstellt am: 18. Jun. 2014 09:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sabernia 10 Unities + Antwort hilfreich

Hallo!

So wie es aussieht, passen die variablen Steckerkontakte nicht zur Steckerdefinition.

Warum hast du die Steckerdefinition für Buchsen doppelt?

Ich kenne das nur so:
entweder Steckerdefinition für Buchsen und Steckerdefinition für Stifte
oder Steckerdefinition für Stifte und Buchsen.

Es wird darauf hinauslaufen, daß du deinen Kontakten entweder Definitionen für Stifte oder für Buchsen oder für Beides zuweisen musst (passend zur Steckerdefinition), damit du eine vernünftige Auswertung bekommst.

Suche auch einmal in der Hilfe [F1] nach Verwaltung von Steckern, da werden sie geholfen.

------------------
Grüsse
Backi

Was ist Elektrizität?
Morgens mit Spannung aufstehen, mit Widerstand zur Arbeit gehen, den ganzen Tag gegen den Strom schwimmen, abends geladen nach Hause kommen, an die Dose fassen und eine gewischt kriegen.
Das ist Elektrizität!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sabernia
Mitglied
Elektrokonstrukteur


Sehen Sie sich das Profil von sabernia an!   Senden Sie eine Private Message an sabernia  Schreiben Sie einen Gästebucheintrag für sabernia

Beiträge: 530
Registriert: 21.07.2011

EPLAN Electric P8
Professional 2.9 SP1
Addon(s):
Pro Panel Professional

erstellt am: 18. Jun. 2014 09:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo!

die Definition ist (aus Übersichtlichkeitsgründen) 2mal im Plan platziert - mit Nebenfunktion und so.

Die Stecker sind in der AV nur mit Funktionsschablone und 3D Makro angelegt. Bei der Auswahl für die Schablone gibt es keinen Stift- oder Buchsenanschluss der passt (die haben immer das Addendum "2-Anschlüsse" was einfach falsch wäre) daher habe ich Steckerkontakt variabel genommen.

Dies Frage ist also, wieso tauchen variable Steckerkontakte nicht im Steckerplan auf...

Grüßen!

------------------
Der Klügere gibt so lange nach, bis er der Dumme ist!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bbe-bac
Mitglied
Elektromechaniker / Konstrukteur


Sehen Sie sich das Profil von bbe-bac an!   Senden Sie eine Private Message an bbe-bac  Schreiben Sie einen Gästebucheintrag für bbe-bac

Beiträge: 906
Registriert: 27.07.2007

EPLAN Electric P8
Professional
2.9.4.15050
Expertenmenü

erstellt am: 18. Jun. 2014 09:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sabernia 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von sabernia:
die Definition ist (aus Übersichtlichkeitsgründen) 2mal im Plan platziert - mit Nebenfunktion und so.

Diese Möglichkeit hatte ich nicht bedacht. Ich selber platziere keine Definitionen im Plan.

Zitat:
Original erstellt von sabernia:
...gibt es keinen Stift- oder Buchsenanschluss der passt (die haben immer das Addendum "2-Anschlüsse" was einfach falsch wäre)...

Die Kontakte haben immer 2 Anschlüsse.
Der eine Anschluss der Buchse hat dann in der Anschlusslogik Direktanschluss (da wo eingesteckt wird^^) und er andere Ader/Draht (da wo angeklemmt/gecrimpt wird). Das kommt dann nur auf das verwendete Symbol an.

Zitat:
Original erstellt von sabernia:
Dies Frage ist also, wieso tauchen variable Steckerkontakte nicht im Steckerplan auf.

Das musst du Eplan fragen. Ist anscheinend nicht vorgesehen, sonst müsste es ja auch eine passende Steckerdefinition geben.

------------------
Grüsse
Backi

Was ist Elektrizität?
Morgens mit Spannung aufstehen, mit Widerstand zur Arbeit gehen, den ganzen Tag gegen den Strom schwimmen, abends geladen nach Hause kommen, an die Dose fassen und eine gewischt kriegen.
Das ist Elektrizität!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sabernia
Mitglied
Elektrokonstrukteur


Sehen Sie sich das Profil von sabernia an!   Senden Sie eine Private Message an sabernia  Schreiben Sie einen Gästebucheintrag für sabernia

Beiträge: 530
Registriert: 21.07.2011

EPLAN Electric P8
Professional 2.9 SP1
Addon(s):
Pro Panel Professional

erstellt am: 18. Jun. 2014 09:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Zitat:
Original erstellt von bbe-bac:

Die Kontakte haben immer 2 Anschlüsse.
Der eine Anschluss der Buchse hat dann in der Anschlusslogik Direktanschluss (da wo eingesteckt wird^^) und er andere Ader/Draht (da wo angeklemmt/gecrimpt wird). Das kommt dann nur auf das verwendete Symbol an.


So kann man das natürlich auch sehen

------------------
Der Klügere gibt so lange nach, bis er der Dumme ist!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bbe-bac
Mitglied
Elektromechaniker / Konstrukteur


Sehen Sie sich das Profil von bbe-bac an!   Senden Sie eine Private Message an bbe-bac  Schreiben Sie einen Gästebucheintrag für bbe-bac

Beiträge: 906
Registriert: 27.07.2007

EPLAN Electric P8
Professional
2.9.4.15050
Expertenmenü

erstellt am: 18. Jun. 2014 10:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sabernia 10 Unities + Antwort hilfreich

Ich nochmal.

Also habe das jetzt bei mir nachgestellt in der 1.9.11.3773er Version.

Nehme ich als Steckerdefinition die mit Stifte und Buchsen bekomme ich auch eine Auswertung aller Kontakte aber ohne den PE-Stift.

Nehme ich als Steckerdefinition die mit nur Buchsen bekomme ich gar keine Auswertung.

------------------
Grüsse
Backi

Was ist Elektrizität?
Morgens mit Spannung aufstehen, mit Widerstand zur Arbeit gehen, den ganzen Tag gegen den Strom schwimmen, abends geladen nach Hause kommen, an die Dose fassen und eine gewischt kriegen.
Das ist Elektrizität!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sabernia
Mitglied
Elektrokonstrukteur


Sehen Sie sich das Profil von sabernia an!   Senden Sie eine Private Message an sabernia  Schreiben Sie einen Gästebucheintrag für sabernia

Beiträge: 530
Registriert: 21.07.2011

EPLAN Electric P8
Professional 2.9 SP1
Addon(s):
Pro Panel Professional

erstellt am: 18. Jun. 2014 11:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Das hab ich nun auch mal versucht -> kein Erfolg

auch habe ich die Logik der Steckeranschlüsse auf "Stiftkontakt 2 Anschlüsse" gestellt -> Auswertugn bleibt leer

scho bissl komisch das ganze...

------------------
Der Klügere gibt so lange nach, bis er der Dumme ist!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bbe-bac
Mitglied
Elektromechaniker / Konstrukteur


Sehen Sie sich das Profil von bbe-bac an!   Senden Sie eine Private Message an bbe-bac  Schreiben Sie einen Gästebucheintrag für bbe-bac

Beiträge: 906
Registriert: 27.07.2007

EPLAN Electric P8
Professional
2.9.4.15050
Expertenmenü

erstellt am: 18. Jun. 2014 12:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sabernia 10 Unities + Antwort hilfreich

Mahlzeit.
Zitat:
Original erstellt von sabernia:
...auch habe ich die Logik der Steckeranschlüsse auf "Stiftkontakt 2 Anschlüsse" gestellt...

Du hast aber die Steckerdefinition schon auch auf Steckerdefinition für Stifte eingestellt?
Sonst wird das nichts.

------------------
Grüsse
Backi

Was ist Elektrizität?
Morgens mit Spannung aufstehen, mit Widerstand zur Arbeit gehen, den ganzen Tag gegen den Strom schwimmen, abends geladen nach Hause kommen, an die Dose fassen und eine gewischt kriegen.
Das ist Elektrizität!

[Diese Nachricht wurde von bbe-bac am 18. Jun. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sabernia
Mitglied
Elektrokonstrukteur


Sehen Sie sich das Profil von sabernia an!   Senden Sie eine Private Message an sabernia  Schreiben Sie einen Gästebucheintrag für sabernia

Beiträge: 530
Registriert: 21.07.2011

EPLAN Electric P8
Professional 2.9 SP1
Addon(s):
Pro Panel Professional

erstellt am: 18. Jun. 2014 12:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Malzeit auch!

Ja hab ich
was ich nicht gemacht habe ist, die Funktionsschablone in der AV anzupassen. Das mach ich erst, wenn ich weiß wie es funktinoiert.

Grüßen

------------------
Der Klügere gibt so lange nach, bis er der Dumme ist!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sabernia
Mitglied
Elektrokonstrukteur


Sehen Sie sich das Profil von sabernia an!   Senden Sie eine Private Message an sabernia  Schreiben Sie einen Gästebucheintrag für sabernia

Beiträge: 530
Registriert: 21.07.2011

EPLAN Electric P8
Professional 2.9 SP1
Addon(s):
Pro Panel Professional

erstellt am: 18. Jun. 2014 16:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

nun ich muss mich korrigieren...

letzt funktioniert es plötzlich.
Keinen Dunst weshalb aber Hauptsache es geht - aber mit den variablen Kontakten scheint es eben nicht zu gehen (eventuell in der 2.3???)

Danke nochmal für deine Hilfe

------------------
Der Klügere gibt so lange nach, bis er der Dumme ist!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
