Guten Morgen!

Ich muss gerade von WSCAD auf EPLAN umsteigen und mir fehlt noch EPLAN-Grundwissen...

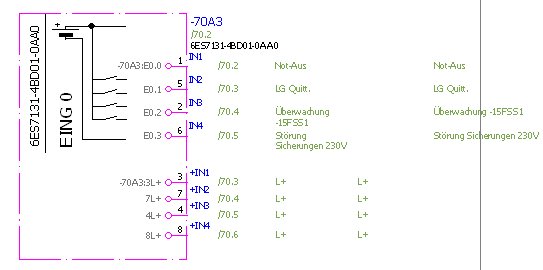

Bitte die Bilder im Anhang beachten. Diese Symbole für die S7 ET200S wurden mir so hinterlassen. Bei der Baugruppe auf Seite 70 trage ich die Funktionstexte ein und die Bit/Byte Adressen.

Dann platziere ich das Symbolmakro auf der Übersichtsseite 91 und gebe ihm die selbe BMK, zb -70A1. Dann muss ich jede der 8 Klemmen dort doppelklicken und unter BMK [...] im Baum die passende Klemme auf Seite 70 auswählen, damit Bitadresse, Verweis und Funktionstext übernommen werden.

Was ich erreichen will:

Ich fülle den Kasten auf Seite 70 komplett aus. Dann leg ich auf Seite 91 ein Symbolmakro, gebe ihm die selbe BMK -70A1 und der ganze Käse wird automatisch eingetragen. So hat das beim WSCAD auch funktioniert

Wie gehe ich das an, wo kann ich mich da einlesen?

Alternativ freue ich mich auch über einen Downloadlink von funktionierenden ET200S Symbolen. Habe bei Siemens und im Dataportal nichts gefunden.
Vielen Dank.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin, probiere mal: http://www.automation.siemens.com/bilddb/index.aspx
da gibt es jede Menge Makros. Obwohl ich gerade sehe, dass für dieses Modul keine Funktionsdefinition besteht, aber die verschiedenen Makros gehen.

------------------
Grüße
Ralf

--------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin, probiere mal: http://www.automation.siemens.com/bilddb/index.aspx
da gibt es jede Menge Makros. Obwohl ich gerade sehe, dass für dieses Modul keine Funktionsdefinition besteht, aber die verschiedenen Makros gehen.

EDIT: Ich glaube, ich habe das Internet kaputt gemacht...

------------------
Grüße
Ralf

--------------

[Diese Nachricht wurde von ralfm am 15. Mai. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

et 200S module kann man bei Siemens Siemens herunterladen (Anmeldung erforderlich) hier gibt es dann vorgefertigte Artikeldaten inkl. Makros

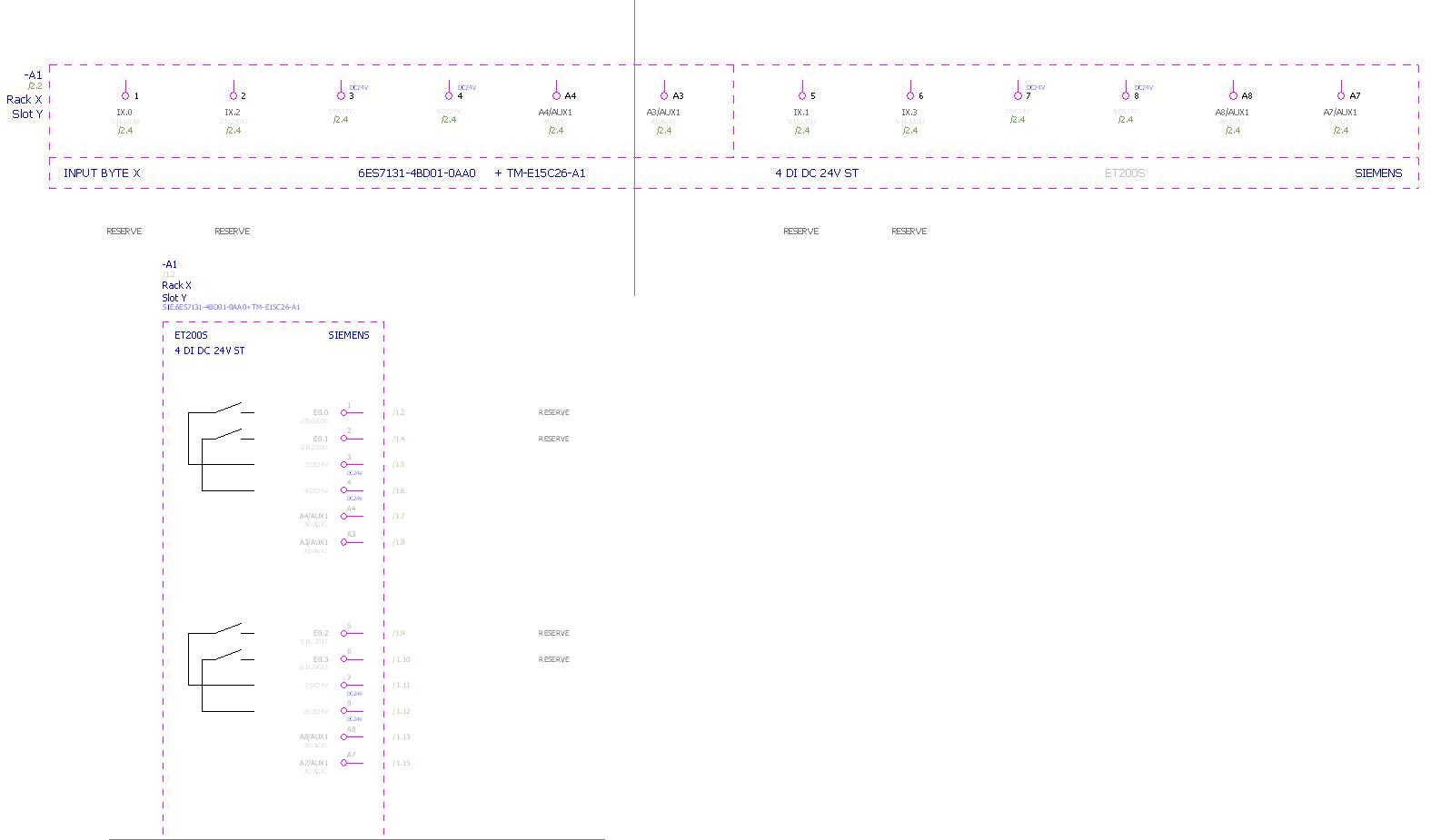

ePlan übernimmt die Daten aus dem Stromlaufplan in der Übersicht automatisch, anbei mal ein Seitenmakro mit ein paar Bsp. ET's (ist aber noch nicht zu 100% Fehlerfrei)
(Seitenmakro einfügen: Seiten - Seitenmakro - Einfügen)

wichtig wäre zunächst der Seitentyp auf dem die Adressübersicht gezeichnet wird (Seitentyp: Übersicht) der Rest sollte Allpolig sein, um die Übernahme der Daten aus dem Stromlaufplan zu gewährleisten müssen einige Daten übereinstimmen, bezogen auf den jeweiligen Anschluss, dazu Zählen BMK, Anschlussbezeichnung, SPS-Adresse, Kanalbezeichnung (nur wenn hier ein Wert eingetragen wurde)

ein Weiteres Kriterium ist die Funktionsdefinition des jeweiligen SPS-Anschlusses, wird ebenfalls im Betriebsmittelnavigator angezeigt!

Prüfen kann man das einfach indem man den Betriebsmittelnavigator öffnet (Projektdaten - Betriebsmittel - Navigator) dann per Rechtsklick auf die Karte/Anschluss im Stromlaufplan und Auswahl Synchronisieren wählen
jetzt müssten alle Anschlüsse die im Stromlaufplan gezeichnet wurden dargestellt werden (1x als Türkises Kästchen --> Darastellung im Stromlaufplan, 1x als Türkieses Käschen mit Rotem Rand --> Darstellung in der Übersicht)

Eine Übersicht zu den Symbolen gibt es in der Hilfe unter dem Punkt: Icons in den Navigatoren

als Lektüre kann ich folgendes Buch empfehlen
Handbuch EPLAN Electric P8

es gibt noch ein paar weitere aber für den einstig sollte dieses eine erstmal ausreichen

weiter Bücher
EPLAN Electric P8: Montageaufbau in 2D und mit Pro Panel in 3D
EPLAN Electric P8: Formulare, Normblätter und Symbole editieren
EPLAN Electric P8 automatisieren: Grundlagen und Beispiele zum Erstellen von Scripten in Visual C#

------------------
Gruß
Marco

---------------------------------
