Warum werden Verbindungen von Fluid-Symbolen bei der Schaltplanerstellungen in unterschiedlichen Farben Dargestellt. Verbindungen werden in Rot dargestellt und einige in Orange.
mfg
daNobby

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgischel
Moderator
...und Dippel-Ing ET...




Sehen Sie sich das Profil von bgischel an!   Senden Sie eine Private Message an bgischel  Schreiben Sie einen Gästebucheintrag für bgischel

Beiträge: 15740
Registriert: 09.03.2001

EPLAN Electric P8
Professional
2.7.x
Expertenmenü :)
---

erstellt am: 31. Jul. 2009 10:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für daNobby 10 Unities + Antwort hilfreich

Hallo daNobby und willkommen hier

es könnte bspw. sein das diese Verbindungen in der Ebenenverwaltung mit unterschiedlichen Farben voreingestellt sind...

Grüße
Bernd

------------------

P8 Magic | P8 FAQs | Eplan Downloads | Historie | Hilfe | Suchen | Finden | Fragen | Geprüft

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

daNobby
Mitglied
Hydrauliker

Sehen Sie sich das Profil von daNobby an!   Senden Sie eine Private Message an daNobby  Schreiben Sie einen Gästebucheintrag für daNobby

Beiträge: 2
Registriert: 31.07.2009

erstellt am: 31. Jul. 2009 10:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Bernd,
die Verbindungen müßten eigentlich alle auf einer Ebene liegen, ich habe zumindest nichts anderes eingestellt.
Kann es sein das er damit unterschiedliche Funktionen der Anschlüße dargestellt wie z.B. Arbeitsleitung Steuerleitung usw. ???
MfG
daNobby

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgischel
Moderator
...und Dippel-Ing ET...




Sehen Sie sich das Profil von bgischel an!   Senden Sie eine Private Message an bgischel  Schreiben Sie einen Gästebucheintrag für bgischel

Beiträge: 15740
Registriert: 09.03.2001

EPLAN Electric P8
Professional
2.7.x
Expertenmenü :)
---

erstellt am: 31. Jul. 2009 11:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für daNobby 10 Unities + Antwort hilfreich

Sollte nicht so sein. Eventuell hilft ein Seitenmakro einer betroffenen Seite von Dir weiter, da könnte man selbst mal schauen...

------------------

P8 Magic | P8 FAQs | Eplan Downloads | Historie | Hilfe | Suchen | Finden | Fragen | Geprüft

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



IT Inhouse Consultant - Business Applications (m/w/d)

Seit fast 100 Jahren produzieren wir überlegene Produkte für die digitale Unterwasserkommunikation und sind Innovationstreiber für die offene Systemarchitektur von U-Boot-Sonaren. Als entwicklungszentriertes, mittelständisches Hightech-Unternehmen bedienen wir vom Marinestandort Kiel den militärischen Sektor und nehmen mit unseren Produkten eine Spitzenposition am Weltmarkt ein.

Auf dem ...

Anzeige ansehenQualitätsmanagement
nairolf
Ehrenmitglied
Elektroingenieur


Sehen Sie sich das Profil von nairolf an!   Senden Sie eine Private Message an nairolf  Schreiben Sie einen Gästebucheintrag für nairolf

Beiträge: 1995
Registriert: 21.01.2006

EPLAN Electric P8 2024.0.3 Update 1 (Build 21460)
EPLAN Pro Panel Professional Addon
EPLAN Fluid Addon

erstellt am: 01. Aug. 2009 09:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für daNobby 10 Unities + Antwort hilfreich




Hallo !

Es gibt eine Norm (hab die Nummer nicht zur Hand) welche diese
Farben regelt. Das ganze wird in der Ebenenverwaltung eingestellt
und standardmäßig hat Eplan diese Norm abgebildet.

Schau Dir u.a. mal die Ebenen an:

Symbolgrafik.Verbindungssymbole.Autoconnecting.Arbeitsleitung intern
Symbolgrafik.Verbindungssymbole.Autoconnecting.Arbeitsleitungen
Symbolgrafik.Verbindungssymbole.Autoconnecting.Fluid undefiniert
Symbolgrafik.Verbindungssymbole.Autoconnecting.Steuerleitung intern
Symbolgrafik.Verbindungssymbole.Autoconnecting.Steuerleitungen
Symbolgrafik.Verbindungssymbole.Autoconnecting.Verbraucherleitung

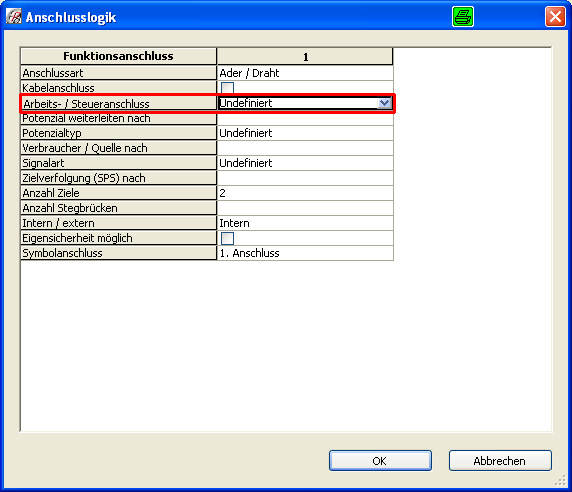

Geregelt wird das z.B. durch die Anschlusslogik (siehe Bild)
(aufzurufen über die Registerkare "Symbol-/Funktionsdaten" -> "Logik"
an einem Schaltzeichen).

LG,
nairolf

------------------
Der Fuchs ist schlau und stellt sich dumm.
Bei vielen ist es andersrum
