Thema: Gerätekasten überarbeiten (4524 mal gelesen)

hahiho320
Mitglied
Elektriker

Senden Sie eine Private Message an hahiho320

Schreiben Sie einen Gästebucheintrag für hahiho320

Beiträge: 7
Registriert: 16.03.2009

erstellt am: 20. Apr. 2009 09:55

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo erst mal!

Hab folgendes Problem, und zwar möchte ich einen Gerätekaste umformatieren. Damit meine ich dass er mit einem zweiten Rechteck verbunden wird.
(wenn man einen Gerätekasten einfügt ist er nur rechteckig -> möchte quasi eine Ausbuchtung damit man z.B. klemmen einbinden kann.)

Danke im Voraus.

MfG da Hons

------------------
The show must go on

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgischel
Moderator
...und Dippel-Ing ET...

Senden Sie eine Private Message an bgischel

Schreiben Sie einen Gästebucheintrag für bgischel

Beiträge: 15740
Registriert: 09.03.2001

EPLAN Electric P8
Professional
2.7.x
Expertenmenü :)
---

erstellt am: 20. Apr. 2009 10:06

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

Was meinst Du mit "Ausbuchtungen"?

...und willkommen hier auf Cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hahiho320
Mitglied
Elektriker

Beiträge: 7
Registriert: 16.03.2009

erstellt am: 20. Apr. 2009 11:12

<-- editieren / zitieren -->

Unities abgeben:

Ich hab mich verlesen, ich meinte ein Ortskasten!

Dieser soll eine "L - Fläch" haben.
Also 2 Rechtecke verbinden.

Leider kann ich keine Datei abhängen (=Firma blockiert das)

------------------
The show must go on

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

F.S.
Moderator

Schreiben Sie einen Gästebucheintrag für F.S.

Beiträge: 1896
Registriert: 23.04.2003

EPLAN Electric P8
2024 Prof.

erstellt am: 20. Apr. 2009 11:55

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

Hallo,

du mußt leider auf Version 1.9SP1 warten, ab dann können dann Ortskästen als Polygone gezeichnet werden.

grüße
FrankS

------------------
TwinTop-Freunde

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hahiho320
Mitglied
Elektriker

Beiträge: 7
Registriert: 16.03.2009

erstellt am: 20. Apr. 2009 11:58

<-- editieren / zitieren -->

Unities abgeben:

Danke mal für deine Antwort!

Wir haben in der Firma 1.9
Und wie funktioniert das???

------------------
The show must go on

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgischel
Moderator
...und Dippel-Ing ET...

Beiträge: 15740
Registriert: 09.03.2001

EPLAN Electric P8
Professional
2.7.x
Expertenmenü :)
---

erstellt am: 20. Apr. 2009 12:01

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

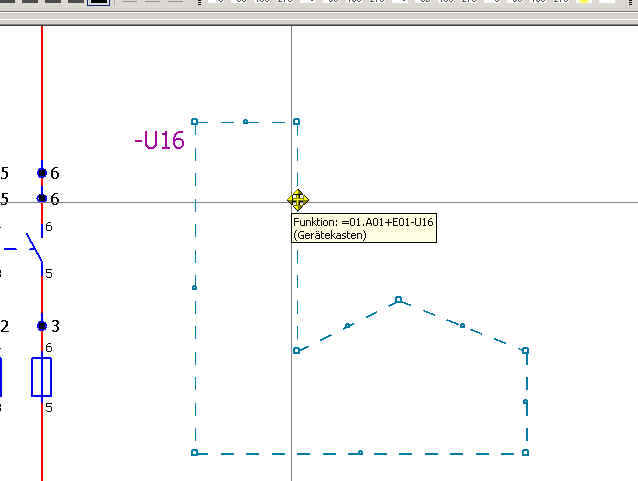

Kann dann so aussehen wie im Bildchen...

Ich hoffe mal das jetzt nach der HMI in Hannover der DL der 1.9.10 freigegeben wird...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dilbert57
Mitglied

Senden Sie eine Private Message an Dilbert57

Schreiben Sie einen Gästebucheintrag für Dilbert57

Beiträge: 18
Registriert: 19.12.2006

P8 - Select
1.9 International HF 1

erstellt am: 09. Jun. 2009 16:12

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

Hallo hahiho320

Nehme 2 Ortskästen baue sie so zusammen wie du magst
und setzte die Eigenschaften auf unsichtbar. ( Text und Rand ).
Dann kannst du das ganze mit einem Polygon grafisch überziehen.

Gruß
Peter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gwa
Mitglied

Schreiben Sie einen Gästebucheintrag für gwa

Beiträge: 893
Registriert: 26.01.2004

EPLAN 5.30
EPLAN 5.40
EPLAN 5.60
EPLAN 5.70 SP1V2
---
EPLAN P8 1.9.11
EPLAN P8 2.2 HF1 Build:6360
EPLAN P8 2.3 HF1 Build:7451
EPLAN P8 2.7 HF1

erstellt am: 09. Jun. 2009 17:09

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

Hallo Peter,
wie Frank und Bernd schon schreiben mit der neuesten Version ist das auch ohne diesen Kunstgriff machbar. Dies betrifft Geräte- und Ortskästen.

------------------
Gruss
Gerhard

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

M.Westerfeld
Mitglied

Senden Sie eine Private Message an M.Westerfeld

Schreiben Sie einen Gästebucheintrag für M.Westerfeld

Beiträge: 70
Registriert: 10.01.2008

ePLAN electric P8 - V.2.0 SP1 - Build 4831
ePLAN electric P8 - V.2.1 SP1 - Build 5473
ePLAN electric P8 - V.2.2 - Build 6338
ePLAN 5.7
WSCAD 5.5
MS Office 2007

erstellt am: 09. Jun. 2009 17:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

Servus,

also vielleicht bin ich einfach zu doof dazu, aber bei mir klappt des nicht so richtig.

In der Eplan-Hilfe steht:

Ortskästen lassen sich mit Hilfe des Symbols SC2 auch als Polylinien zeichnen. Dazu wählen Sie das Symbol über die Symbolauswahl aus und legen den Anfangspunkt des Kastens fest, indem Sie mit der linken Maustaste in den Schaltplan klicken. Nachdem Sie alle weiteren Punkte festgelegt haben, beenden Sie die Aktion über Kontextmenü > Polylinie abschließen.

Also nehme ich meinen Orts- (oder Geräte-) kasten und setze den ersten Punkt. Dann ziehe ich den Kasten auf und setze den 2. Punkt. Und dann ist der Kasten auch schon fertig, ohne dass ein Polygon dabei heraus käme.

Kann mir jemand sagen, was ich übersehen habe?

Danke, Gruß, Mark

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgischel
Moderator
...und Dippel-Ing ET...

Beiträge: 15740
Registriert: 09.03.2001

EPLAN Electric P8
Professional
2.7.x
Expertenmenü :)
---

erstellt am: 09. Jun. 2009 18:05

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

Das richtige Symbol SC2 hast Du? Wenn ja, dann die blauen Ecken auf den Geraden mit der Maus "anfassen" und ziehen...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

gwa
Mitglied

Beiträge: 893
Registriert: 26.01.2004

EPLAN 5.30
EPLAN 5.40
EPLAN 5.60
EPLAN 5.70 SP1V2
---
EPLAN P8 1.9.11
EPLAN P8 2.2 HF1 Build:6360
EPLAN P8 2.3 HF1 Build:7451
EPLAN P8 2.7 HF1

erstellt am: 09. Jun. 2009 18:27

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320


@Bernd

@Mark
ist aber nur in der 1.9.10 verfügbar (in Deiner Sys-Info steht noch die 1.9.6)

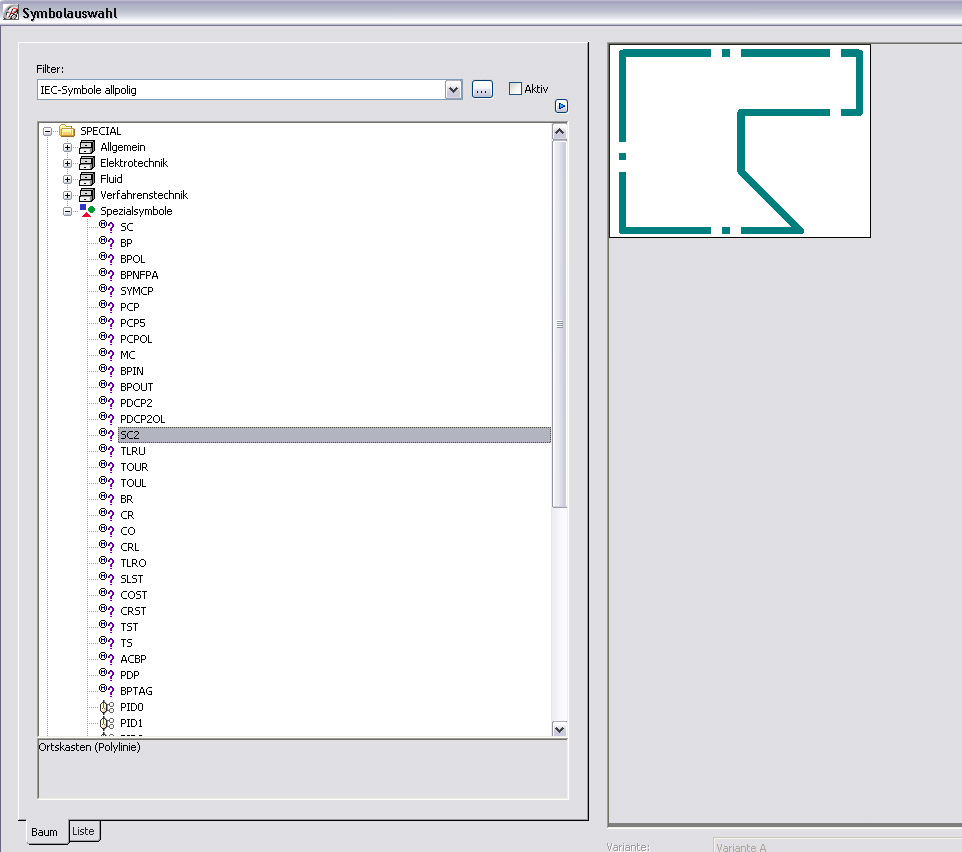

siehe Bild

------------------
Gruss
Gerhard

[Diese Nachricht wurde von gwa am 09. Jun. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

F.S.
Moderator

Beiträge: 1896
Registriert: 23.04.2003

EPLAN Electric P8
2024 Prof.

erstellt am: 10. Jun. 2009 08:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320


Ich habe ein Script auf P8-Magic hochgeladen, welches die (vergessenen?) Menüpunkte nachrüstet.

LINK zum Script

grüße
FrankS

------------------
TwinTop-Freunde

[Diese Nachricht wurde von F.S. am 10. Jun. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

M.Westerfeld
Mitglied

Beiträge: 70
Registriert: 10.01.2008

ePLAN electric P8 - V.2.0 SP1 - Build 4831
ePLAN electric P8 - V.2.1 SP1 - Build 5473
ePLAN electric P8 - V.2.2 - Build 6338
ePLAN 5.7
WSCAD 5.5
MS Office 2007

erstellt am: 10. Jun. 2009 08:49

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

Ja, die 1.9.10 habe ich (jedenfalls sollte es so sein - siehe Version in meinem Profil)... SC ist da.. aber nicht SC2. Muß ich mir dafür erst das Script ziehen, oder komme ich da auch anders dran? Oder habe ich gar doch die falsche Version?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgischel
Moderator
...und Dippel-Ing ET...

Beiträge: 15740
Registriert: 09.03.2001

EPLAN Electric P8
Professional
2.7.x
Expertenmenü :)
---

erstellt am: 10. Jun. 2009 08:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

@Frank
Danke...

@Mark
Du mußt die neuen Eplan-Systemstammdaten mit Deinen Systemstammdaten abgleichen. Wenn dann der Automatikabgleich in den Projekteinstellungen gesetzt ist werden auch die Projektstammdaten abgeglichen und das neue Symbol steht zur Verfügung...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

M.Westerfeld
Mitglied

Beiträge: 70
Registriert: 10.01.2008

ePLAN electric P8 - V.2.0 SP1 - Build 4831
ePLAN electric P8 - V.2.1 SP1 - Build 5473
ePLAN electric P8 - V.2.2 - Build 6338
ePLAN 5.7
WSCAD 5.5
MS Office 2007

erstellt am: 10. Jun. 2009 08:53

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

ok, irgendwie scheint das Profil das nicht richtig zu übernehmen. Es handelt sich um die Version 1.9 Int. - SP1 - Build: 3725

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

F.S.
Moderator

Beiträge: 1896
Registriert: 23.04.2003

EPLAN Electric P8
2024 Prof.

erstellt am: 10. Jun. 2009 08:54

<-- editieren / zitieren -->

Unities abgeben:

Nur für hahiho320

OK, V1.9.10 scheint geklärt.

grüße
FrankS

------------------
TwinTop-Freunde

[Diese Nachricht wurde von F.S. am 10. Jun. 2009 editiert.]
