Thema: Maßstab Symbole ändern (8501 mal gelesen)
|
kbreiti
Mitglied
Energieelektroniker
   Beiträge: 4
Registriert: 09.01.2009 EPLAN Electronic P8
1.9 International HF Build 3297
Professional
|
erstellt am: 09. Jan. 2009 23:48  <-- editieren / zitieren -->   Unities abgeben:
Hallo Forum Ich habe ein Projekt von Eplan5 in Eplan 8 übernommen.
Die Übersichtsseite ist im Maßstab 1:10 erstellt worden und es sind dort einige Symbole (Stecker) verwendet.
Diese sind aber im Maßstab 1:1, also viel zu klein!
Wie kann man das Problem beheben? Danke
[Diese Nachricht wurde von kbreiti am 09. Jan. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgischel
Moderator
...und Dippel-Ing ET...

Beiträge: 15740
Registriert: 09.03.2001 EPLAN Electric P8
Professional
2.7.x
Expertenmenü :)
---
|
erstellt am: 10. Jan. 2009 06:51 <-- editieren / zitieren --> Unities abgeben: Nur für kbreiti
|
kbreiti
Mitglied
Energieelektroniker
Beiträge: 4
Registriert: 09.01.2009 EPLAN Electronic P8
1.9 International HF Build 3297
Professional
|
erstellt am: 13. Jan. 2009 03:00 <-- editieren / zitieren --> Unities abgeben:

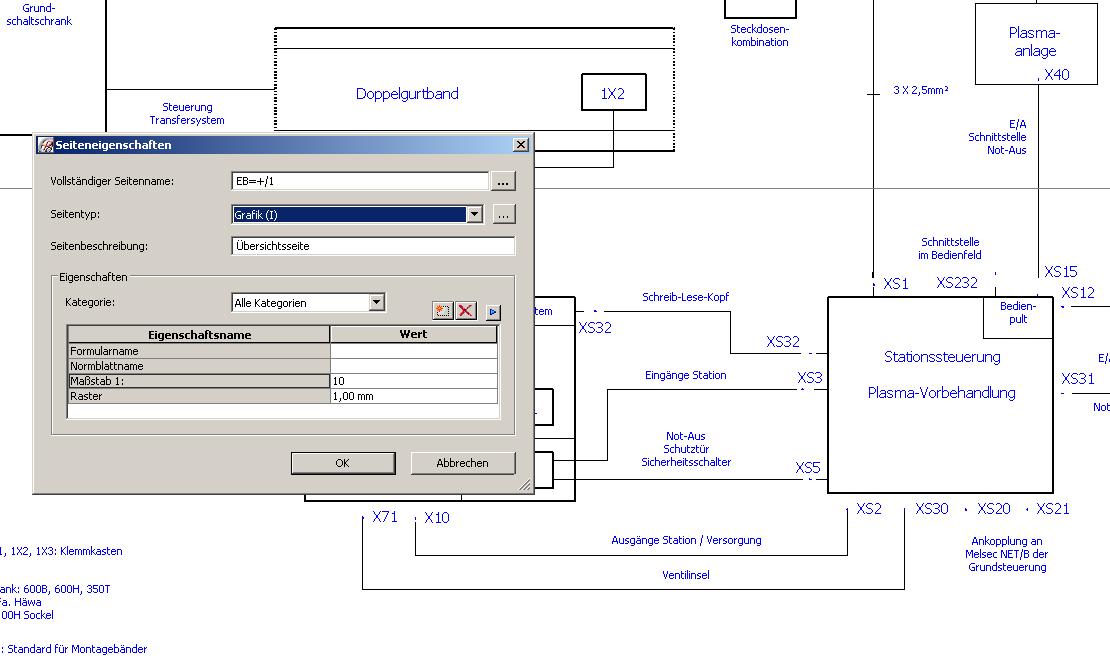

Hallo! Die Übersichtsseite ist vom Seitentyp eine Grafik (I).
Es sind dort grafisch die einzelnen Schaltschränke und Klemmengehäuse mit Verbindungslinien als Übersicht gezeichnet.
Was für ein Seitentyp das in Eplan5 gewesen ist, kann ich leider nicht sagen.  Gruß
Klaus [Diese Nachricht wurde von kbreiti am 13. Jan. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ralfm
Moderator
Elektrozeichner
Beiträge: 5611
Registriert: 21.08.2003 WSCAD 4.0 bis 5.5, verschiedene Suiten und nun Rocket.
EPLAN 5.30 bis 5.70,
EPLAN Electric P8 ab 1.7 bis 2.9 + Fluid
|
erstellt am: 13. Jan. 2009 08:15 <-- editieren / zitieren --> Unities abgeben: Nur für kbreiti
|
kbreiti
Mitglied
Energieelektroniker
Beiträge: 4
Registriert: 09.01.2009 EPLAN Electronic P8
1.9 International HF Build 3297
Professional
|
erstellt am: 13. Jan. 2009 17:31 <-- editieren / zitieren --> Unities abgeben:
|
bgischel
Moderator
...und Dippel-Ing ET...
Beiträge: 15740
Registriert: 09.03.2001 EPLAN Electric P8
Professional
2.7.x
Expertenmenü :)
---
|
erstellt am: 13. Jan. 2009 17:33 <-- editieren / zitieren --> Unities abgeben: Nur für kbreiti
|
doeppi
Mitglied
Elektro - Ing
Beiträge: 101
Registriert: 01.09.2008 Eplan Electric P8 prof 2.1.4
|
erstellt am: 13. Jan. 2009 18:51 <-- editieren / zitieren --> Unities abgeben: Nur für kbreiti
Dieses Problem hatte ich auch mal. In Eplan 5.7 musst man die Zeichnung ja nach dem Maßstab anpassen.
Bsp.: Wenn dort ein Schaltschrank 1000x1000 im Maßstab 1:10 gezeichnet worden ist, hat man die Linien ja letztendlich
100 Einheiten lang gezeichnet und dann den Seitenmaßstab auf 1:10 gestellt. So stand dann halt bei der Bemaßungsfunktion
1000mm (Obwohl die Linie nur 100mm lang gezeichnet worden ist).
Das Ändern des Seitenmaßstabes hatte jedoch keinerlei Auswirkungen auf die eigentliche Zeichnungsgröße (Was ja glücklicherweise bei P8 richtig umgesetzt wurde!)
Wenn also keine Bemaßungsfunktion unter 5.7 verwendet wurde, kann dort ein beliebiger Seitenmaßstab stehen und keinem fällt es auf. Beim importieren dieser Seite berücksichtigt P8 dann allerdings den Seitenmaßstab und Skaliert den Inhalt dann automatisch.
In meinem Beispiel also Faktor 10. Einzige Lösung die mir einfällt. Den Seitenmaßstab in P8 korrekt anpassen und dann die Grafik von "hand" skalieren, sodass diese auf die Seite passt. Gruß
Doeppi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
