Hallo zusammen,
ich habe einen 3d-Profilkörper mit Achse, Gradiente und Querschnitt "Graben_verbaut_Bettungstyp_1_gemaess_DINEN1610" erstellt.

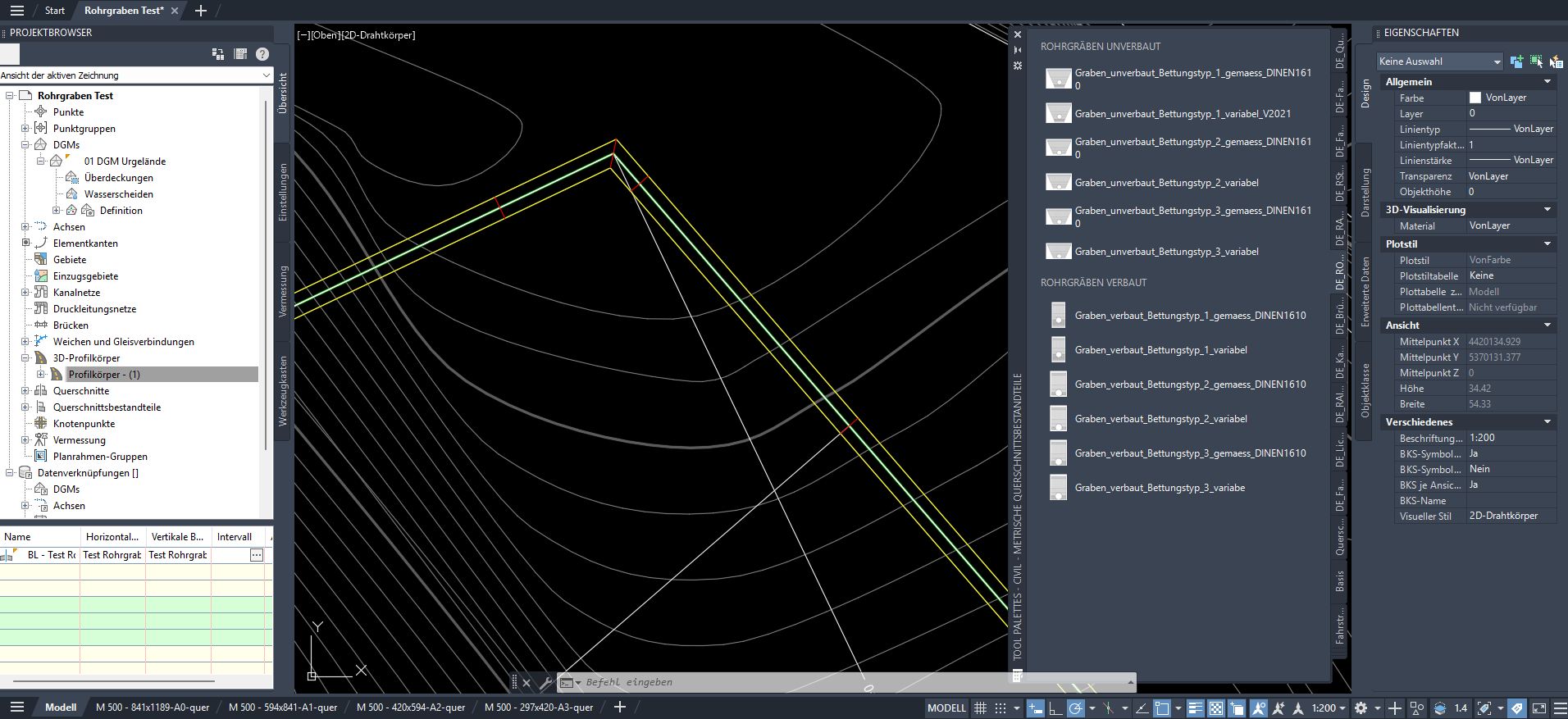

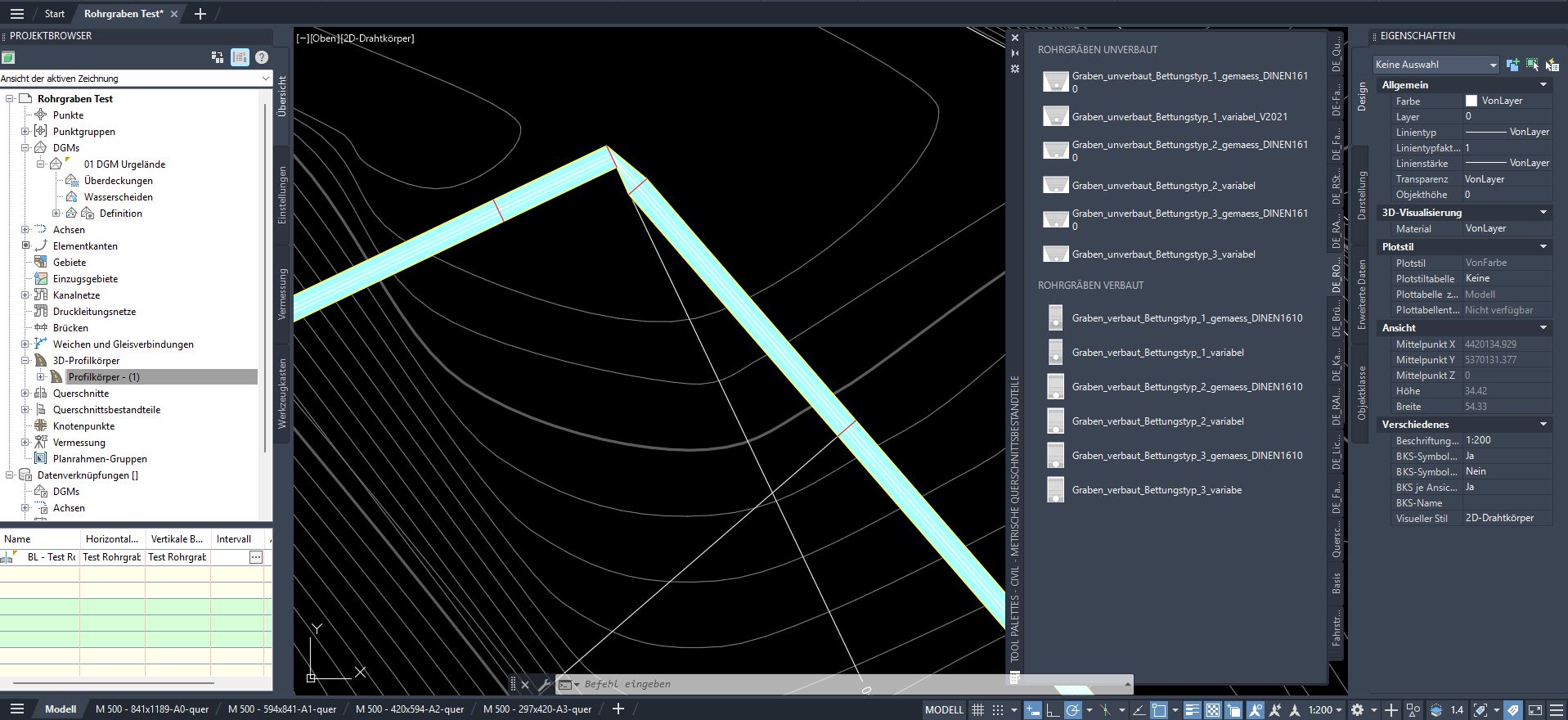

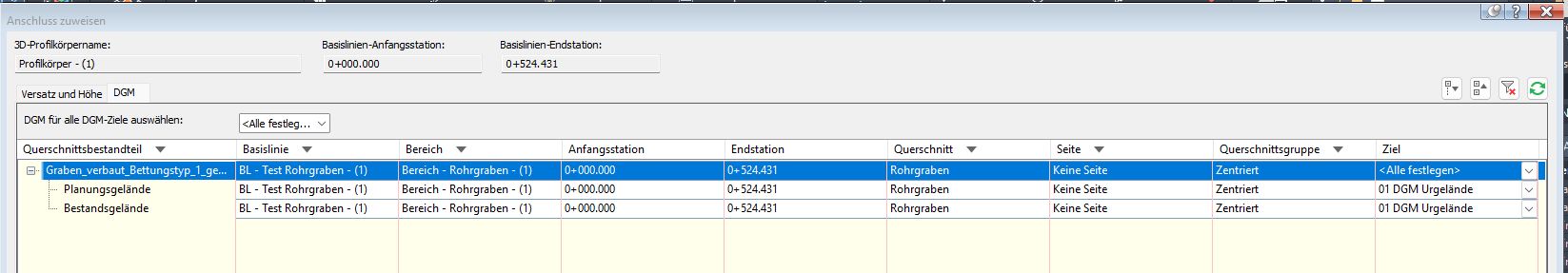

Wenn ich dann die Anbindung ans Gelände mache, verbeult Civil 3D 2025 den Profilkörper.
Woran könnte das liegen?

Danke schon mal.

P.S. ich habe auch gesucht, vermutlich aber mit den verkehrten Schlagwörtern.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fredvomjupiter
Mitglied
Bautechniker Tiefbau


Sehen Sie sich das Profil von fredvomjupiter an!   Senden Sie eine Private Message an fredvomjupiter  Schreiben Sie einen Gästebucheintrag für fredvomjupiter

Beiträge: 876
Registriert: 06.03.2009

erstellt am: 10. Jun. 2025 12:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Grafwallner 10 Unities + Antwort hilfreich

Hallo,

die Querschnitte der Gräben sind dazu da, mit dem Befehl VOLUMEN (s. Screenshot) aus dem Abschnitt CK Kanal/Leitung verwendet zu werden.
Damit wird der Profilkörper automatisch erstellt.
Vielleicht solltest Du es damit mal versuchen.

------------------
Grüße!
Michl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Grafwallner
Mitglied
Tech. Zeichner

Sehen Sie sich das Profil von Grafwallner an!   Senden Sie eine Private Message an Grafwallner  Schreiben Sie einen Gästebucheintrag für Grafwallner

Beiträge: 6
Registriert: 15.11.2012

Civil 3D 2025
Revit 2025
Plant 3d 2025

erstellt am: 11. Jun. 2025 10:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen Dank für die Antwort.

Soweit ich das bisher verstanden habe, brauche ich ein Kanalnetz dazu.
Und dient wohl dann der Material-/Mengenausgabe.
Das produziert leider mehr Fragen / Probleme, da ich mehr als nur eine Leitung im Rohrgraben habe.
Werde mich damit mal tiefer beschäftigen müssen, wenn Zeit ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

piwurzel
Mitglied
Bauzeichner Ingenieurbau


Sehen Sie sich das Profil von piwurzel an!   Senden Sie eine Private Message an piwurzel  Schreiben Sie einen Gästebucheintrag für piwurzel

Beiträge: 41
Registriert: 20.10.2023

erstellt am: 12. Jun. 2025 08:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Grafwallner 10 Unities + Antwort hilfreich

Hi,

das Problem ist das die Achse einen Knick hat. Warum er beim ersten erstellen des Profilkörpers im Knick ein Berechnugsprofil als Winkelhalbierende erstellt weiß ich nicht. Sowas habe ich noch nicht gesehen. Wenn du dann die Geländeauschlüsse zuweißt siehts du das dieses Berechnungsprofil im Eck verschwindet. Du kannst als Workaround die Achse in den Ecken ausrunden dann wird es "schöner" Berechnet.
Falls jemand anders genau Infos geben kann, wieso es im Knickpunkt dieses Berechnugsprofil als Winkelhalbierende erstellt oder wie man das machen kann würde ich mich auch freuen.

Gruß Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fredvomjupiter
Mitglied
Bautechniker Tiefbau


Sehen Sie sich das Profil von fredvomjupiter an!   Senden Sie eine Private Message an fredvomjupiter  Schreiben Sie einen Gästebucheintrag für fredvomjupiter

Beiträge: 876
Registriert: 06.03.2009

DELL Precision 7740
Intel Core i7-9750H 2.60GHz,
64GB RAM, NVIDIA Quadro RTX 3000
Win10 64bit
- AEC 2024-2026
- Kobi Toolkit
- cseTools

erstellt am: 15. Jun. 2025 18:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Grafwallner 10 Unities + Antwort hilfreich






Hallo Christian,

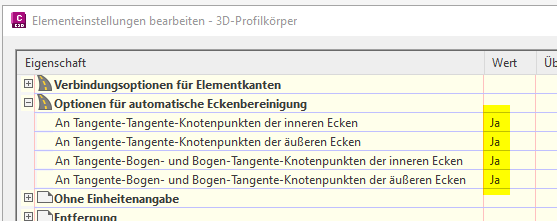

wenn in der DWG (bzw. schon in der DWT) die Einstellungen wie im Screenshot gemacht sind, werden z.b. Bordsteine bei einem Knick korrekt erzeugt.

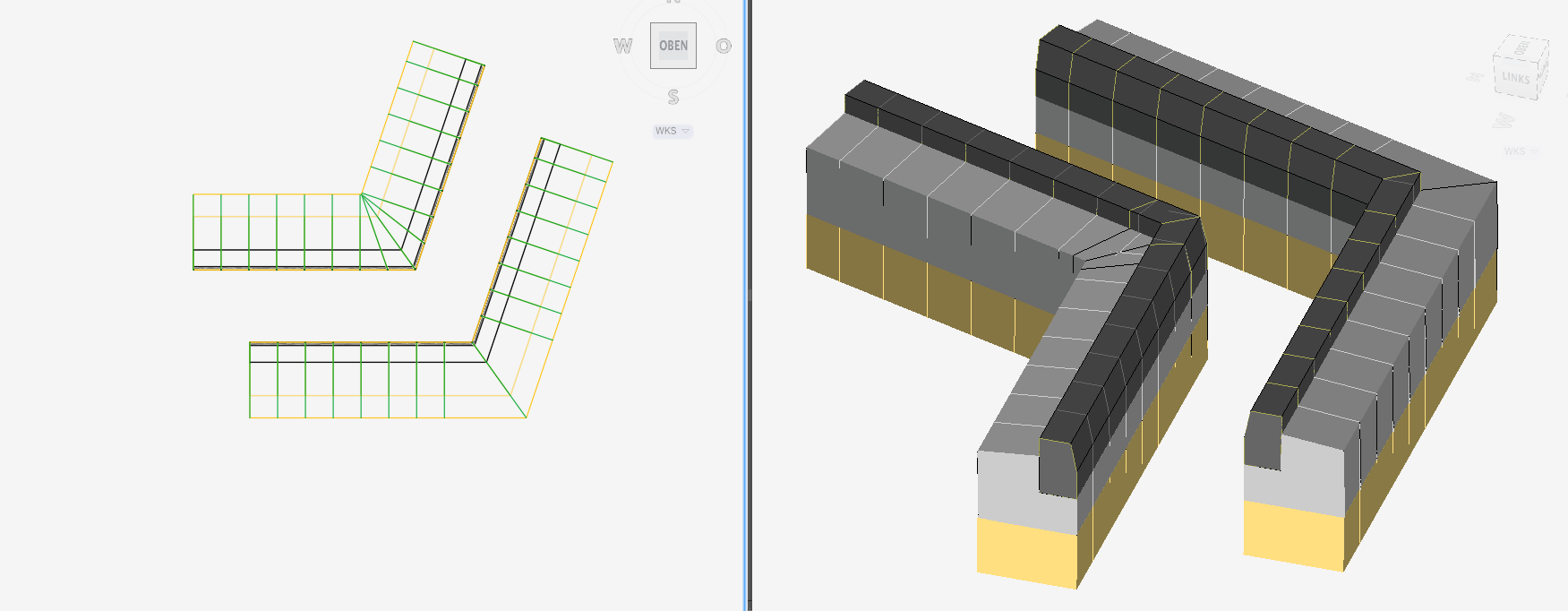

Auch die extrahierten 3D-Volumenkörper werden so erstellt. Siehe Beispiel.

------------------
Grüße!
Michl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer



Sehen Sie sich das Profil von CAD-Huebner an!   Senden Sie eine Private Message an CAD-Huebner  Schreiben Sie einen Gästebucheintrag für CAD-Huebner

Beiträge: 9810
Registriert: 01.12.2003

Map/Civil 3D 2005-2026, aktuelle SPs.

erstellt am: 21. Jun. 2025 12:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Grafwallner 10 Unities + Antwort hilfreich

Als Ergänzung zur korrekten Beschreibung von fredvonjupiter (Michl):

Wie in der Civil 3D Hilfe angegeben, funktioniert die automatische Eckbereinigung nur, wenn die Breite des Querschnitts konstant bleibt.
Quelle: https://help.autodesk.com/view/CIV3D/2026/DEU/?guid=GUID-39DD7706-C957-4055-86CA-6CD183542083

Zitat:
Optionen für automatische Eckenbereinigung
Verwenden Sie diese Einstellungen, um zu steuern, ob die inneren und äußeren Ecken von 3D-Profilkörpern mit fester Breite automatisch bereinigt werden sollen. Weitere Informationen finden Sie unter Informationen zur Eckenbereinigung für 3D-Profilkörper und So bereinigen Sie Ecken von 3D-Profilkörpern.
Anmerkung: Verwenden Sie zum Löschen von Bogenführungen an 3D-Profilkörpern ohne feste Breite den Befehl Bogenführungen für 3D-Profilkörper löschen.


Bei aktivierter Option wird der Graben ohne Geländeanschluss (bei konstanter Breite) dann automatisch mit Querschnitten auf der Winkelhalbierenden ergänzt. Sobald der Geländeanschluss hinzugefügt wird und die Breiten dadurch variieren, wird die Automatik deaktiviert. Dann kann man mit dem Befehl: ClearCorridorBowTie manuell das Verhalten  der Querschnittsausrichtung in den Ecken nachbessern.

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

[Diese Nachricht wurde von CAD-Huebner am 21. Jun. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

piwurzel
Mitglied
Bauzeichner Ingenieurbau


Sehen Sie sich das Profil von piwurzel an!   Senden Sie eine Private Message an piwurzel  Schreiben Sie einen Gästebucheintrag für piwurzel

Beiträge: 41
Registriert: 20.10.2023

erstellt am: 25. Jun. 2025 13:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Grafwallner 10 Unities + Antwort hilfreich

Hi,

Vielen Dank für die Info,

Die Einstellungen waren mir nicht bekannt. Sind aber in der Vorlage beide angestellt.
Ich zeichne auch hauptsächlich Dämme und Gerinne. Dort habe ich keine gleichbleibende Breiten, deswegen springt die Funktion dort leider nicht an.

Den Befehl ClearCorridorBowTie kenne ich, damit mache ich es auch immer.
Intressant ist es auch das bei Automatisch, innere und äußere Ecken und bei Befehlsbasiert, nur innere Ecken funktioniert. Wär cool wenn das auch für die äußeren Ecken funktionieren würde.

Gruß Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Grafwallner
Mitglied
Tech. Zeichner

Sehen Sie sich das Profil von Grafwallner an!   Senden Sie eine Private Message an Grafwallner  Schreiben Sie einen Gästebucheintrag für Grafwallner

Beiträge: 6
Registriert: 15.11.2012

Civil 3D 2025
Revit 2025
Plant 3d 2025

erstellt am: 30. Jun. 2025 15:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Danke für die ausführlichen Antworten. Sie sind gut nachvollziehbar.

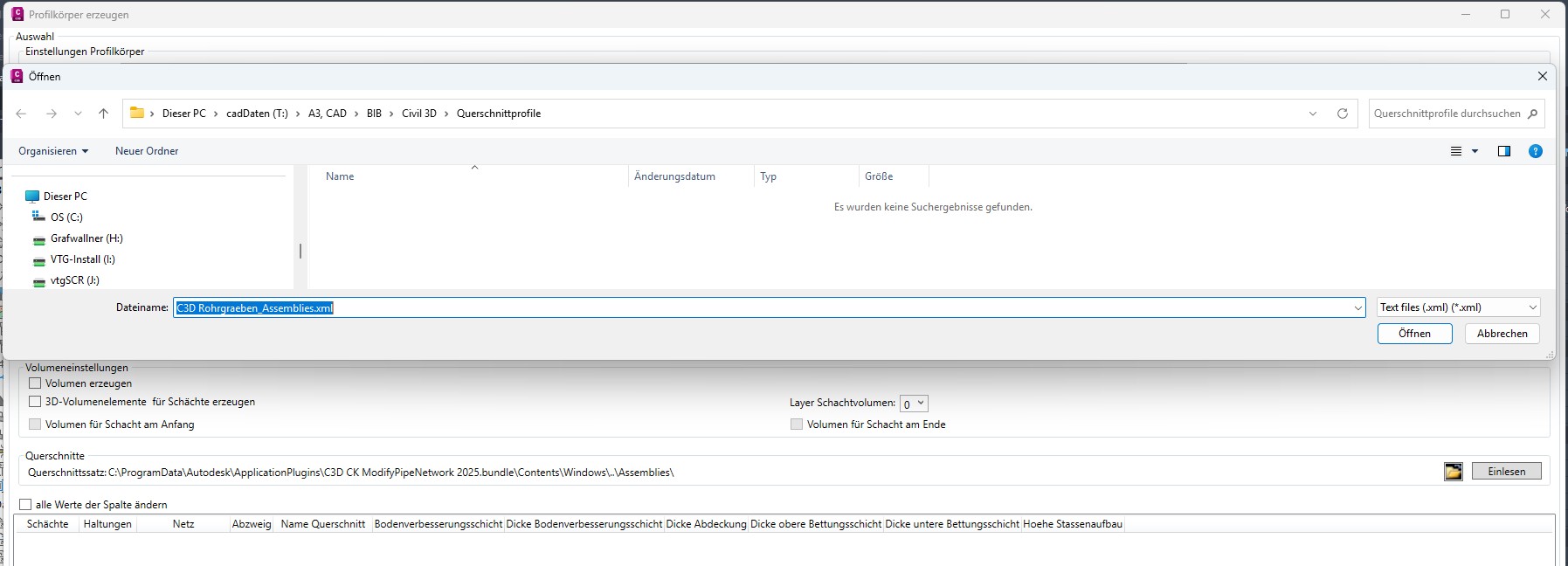

Wie kann ich meine XML-Datei für meinen Rohrgraben erstellen?
