Hallo Leute

Ich habe über "Relationship -> Expression -> Link to part" usw. einen Parameter aus dem 3d Modell (Master - Modell Prinzip) in einen Zeichnungstext eingebunden. Laut den ganzen Beiträgen zu diesem Thema hier im Forum sollte das ganze jetzt assoziativ sein, aber meinen Parameter interessiert das nicht!
Wie mache ich das, dass der Parameter sich beim Ändern des Teils automatisch mitändert?

Gruß Uli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

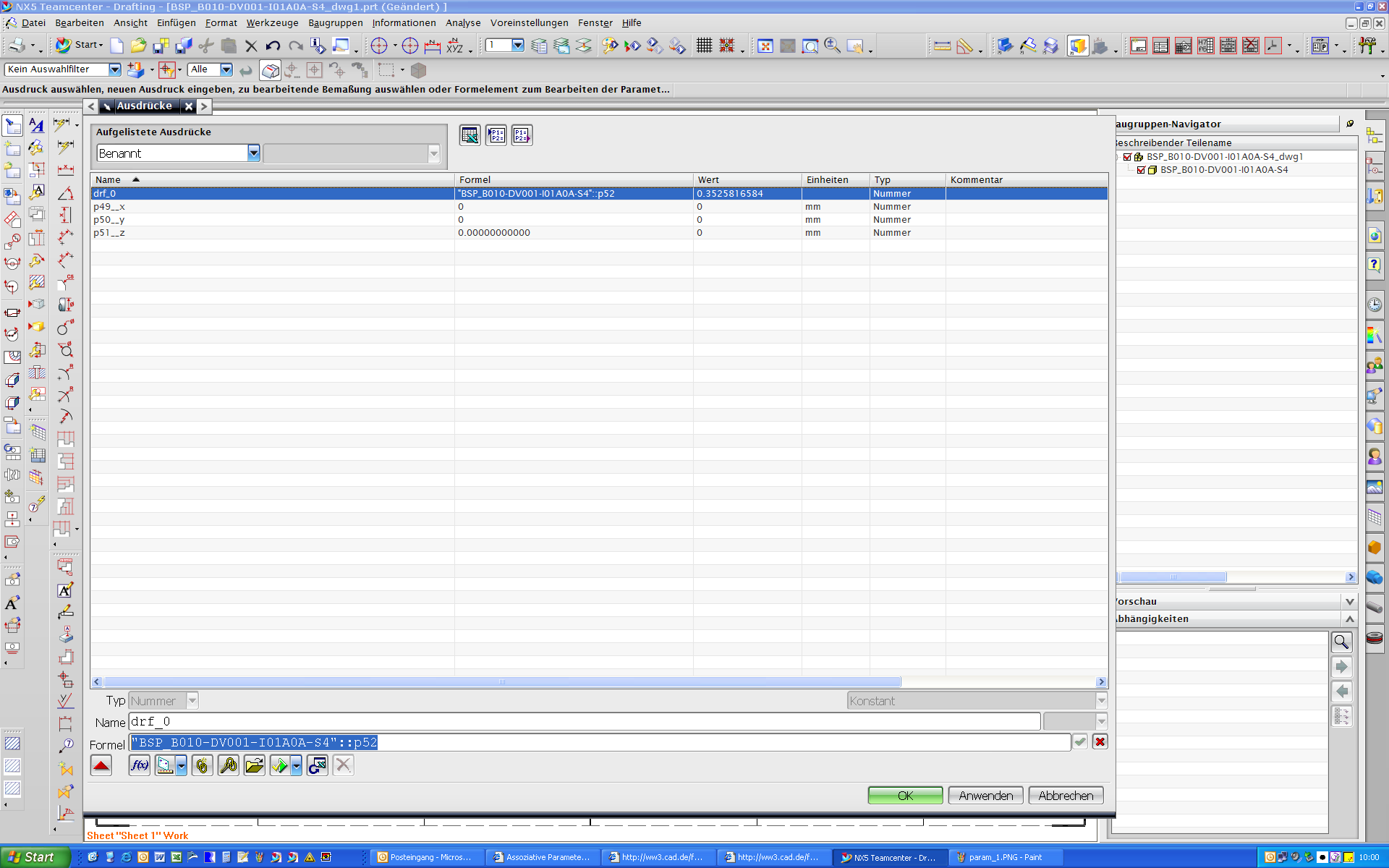

Ich mache das häufig, funzt sehr gut. Kannst du Teil und Zchg. hier hochladen, oder zumindest nen Screenshot vom Ausdrucks- und vom Texteditor reinstellen?

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Texteditor.JPG Ausdruck.JPG Parameter_im_Teil.JPG

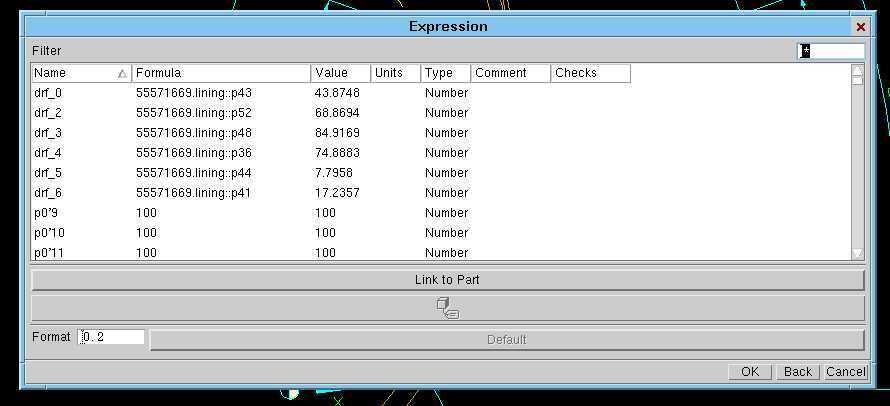

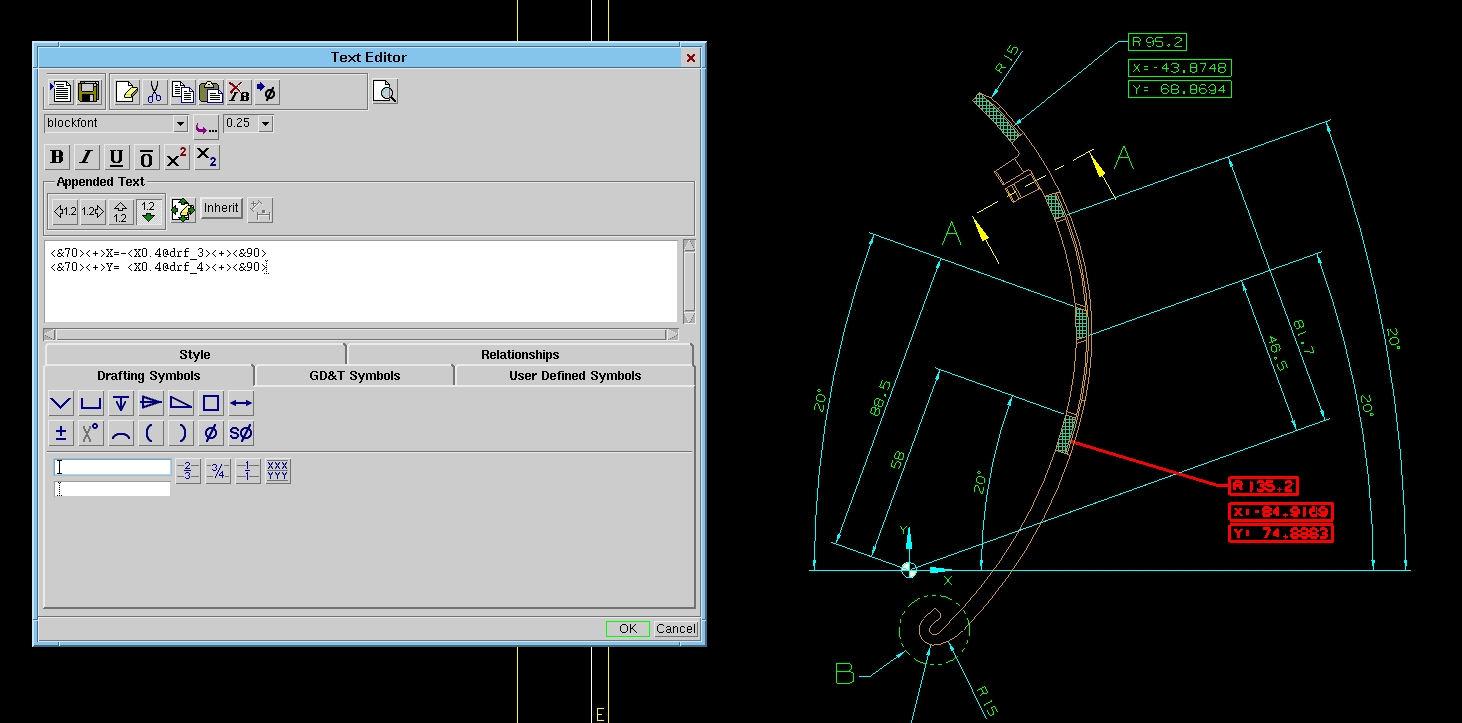

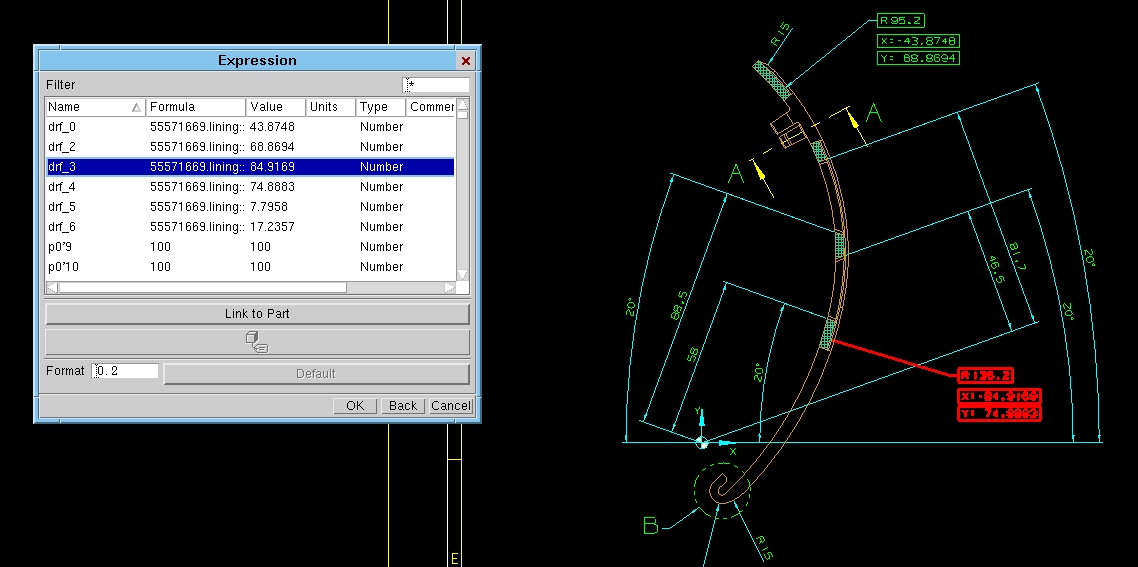

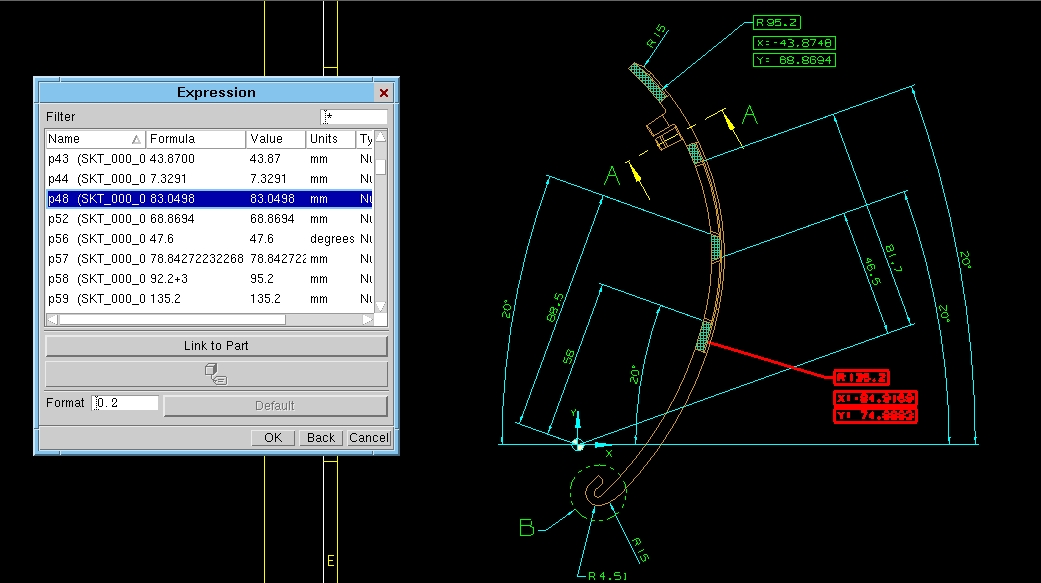

Teil und Zeichnung darf ich leider nicht hochladen, aber ich habe mal die gewünschten Screenshots angehängt: Texteditor und Ausdruckseditor aktueller Stand und dann noch der Parameter aus dem "Link to Part" Menü wie er nach der Teileänderung aussehen sollte.

Wenn ich den Parameter komplett neu in den Text einbinde steht im Texteditor noch der Teile- und Parametername, aber wenn ich den Editor zu- und wieder aufmache ist das ersetzt durch den "drf_..."-Ausdruck. Kann das damit etwas zu tun haben oder ist das normal?

Ich hoffe Du kannst damit was anfangen.

Gruß
Uli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

param_1.PNG param_2.PNG

Moin Uli,

was mich etwas irritiert, ist die Schreibweise.
Du bist auf LINUX unterwegs, oder?

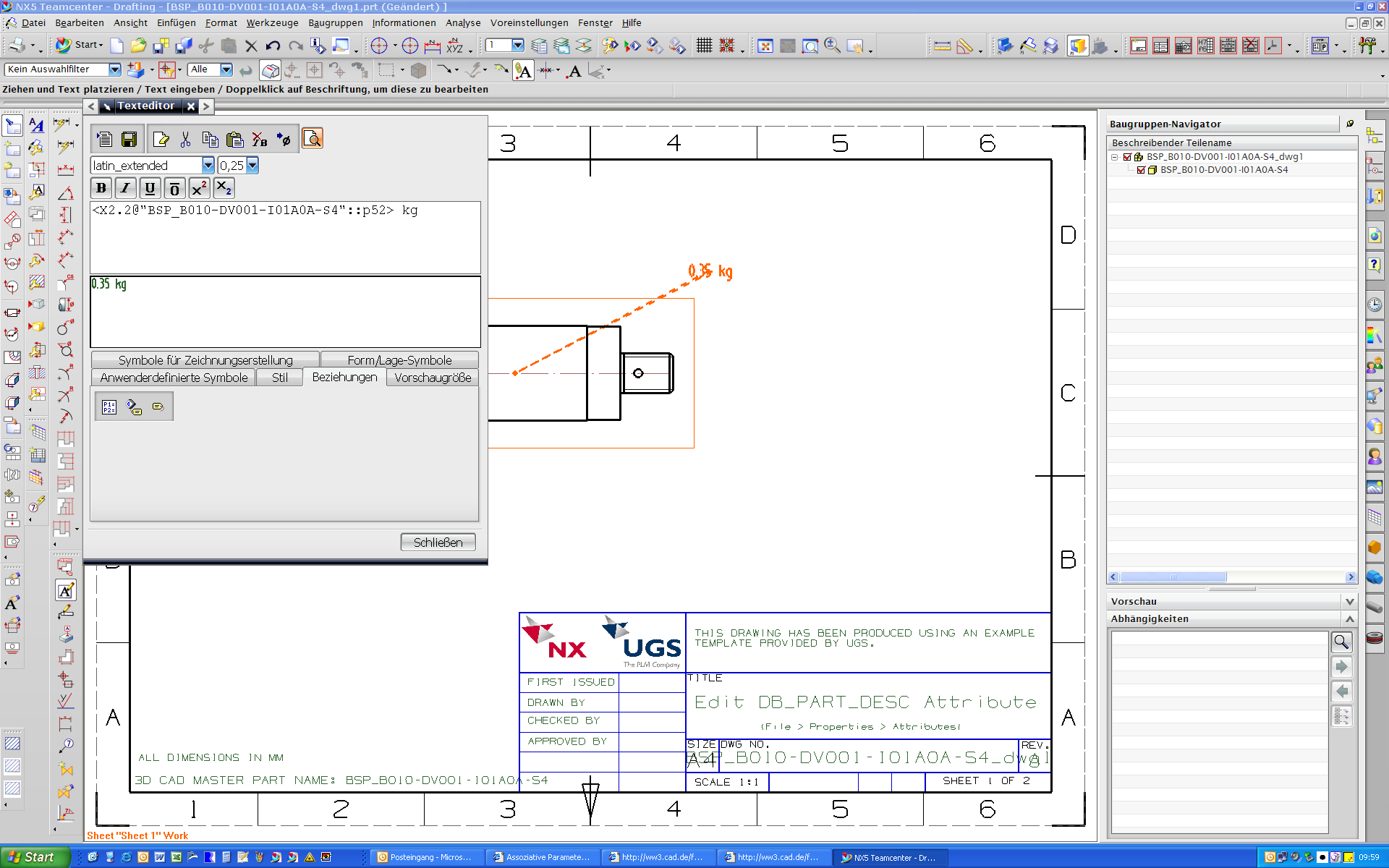

Ich habe dir mal nen Screenshot anhgehängt, wie das unter WinDOOF aussieht.
Normalerweise ist die Schreibweise für einen verlinkten Ausdruck:
"Teilename"::Parametername
Möglichweise ist das unter LINUX anders.
Mit dem "drf_" ist normal, das System erzeugt automatisch in der Zeichnungsdatei einen verlinkten Parameter, auf den dann im Texteditor zugegriffen wird.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Meinolf,

die Schreibweise ist auch bei mir (ich arbeite unter Unix) die gleiche, ich habe nur vergessen das Fenster entsprechend zu vergrößern.
Hier noch mal das Fenster in richtiger Vergrößerung!

Gruß
Uli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hast du einen Punkt im Dateinamen? Möglicherweise stolpert die NiXe da drüber.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

test.zip

Das war's leider nicht! Hab das Teil umbenannt und dann nochmal einen neuen Parameter eingefügt mit dem selben Ergebnis.
Ich habe mal eine Beispielszeichnung gemacht und angehängt. Falls die woanders funktioniert liegt es vielleicht doch nicht an mir sondern an der Installation / dem System.

Gruß
Uli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Uli,

bei mir geht es auf Anhieb. Ändere ich den Wert in der Skizze für den Parameter p381 auf z.B. 65mm, stimmt es in der Zeichnung sofort.
Welche genaue NX Version hast du denn?

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

NX 5.0.4.1 MP6
Aber falls Du da jetzt auf die Schnelle keine Idee hast, bitte nicht unnötig viel Zeit reinstecken, da muss unser Administrator wohl ein paar Runden mit der Hotline drehen.
Es gibt auf alle Fälle schon mal ein paar Unities für Deine Mühen.

Gruß
Uli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kurzer Zwischenbericht - es liegt wohl an den GM Supplier Toolkits - mit einem 'reinen' NX5 funktioniert's.

Der Admin

------------------
V. Nyga

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Zusammen,

des Rätsels Lösung ist gefunden    (vielen Dank an unseren Admin und die Hotline  ): In unserer Kundenumgebung war "Tools -> Update -> Delay Interpart" aktiviert.

Für alle UG-Neulinge (wie mich):
Aktualisierungsbedarf erkennt man an dem Ausrufezeichen hinter dem Teilenamen im Bauteilfenster! Man läßt dann entweder gleich den "Delay Interpart" deaktiviert oder man kann von Hand über "Tools -> Update -> Update Session" aktualisieren.

Gruß
Uli
