Hallo,

ich arbeite seit neuestem mit NX 5.0.6.3.
In einer meiner Zeichnung tauchten plötzlich orangefarbene Linien auf (siehe Anhang).
Die Linien dürfen eigentlich nicht sichtbar sein, weil diese in der Ansicht als verdeckte Linien definiert sein müssen. Es ist eine Vorderansicht von einem Kunststoffteil und die Linien sind Schraubdome, die aber nur von hinten zu sehen sind. Im Menü „Ansichtsstil“ sind die verdeckten Kanten als „Unsichtbar“ eingestellt. Auch nach dem Ausblenden aller Bezugselemente wie Skizzen, Ebenen etc. sind die Linien immer noch da. Sowie nach Neustart und Neu Öffnen der Zeichnung. Hat jemand so etwas schon mal gesehen? Oder weiß jemand wie man diese wieder ausblendet?
Danke im Voraus!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo nata211

Da kann ich auch nur raten. Ich versuch's mal:
- Sind diese "fälschlicherweise" dargestellten orangenen Linien echte Körperkanten oder sind es 2D-Linien, die Du dem Modell hinzugefügt hast (durch DXF/DWG-Import o. ä.).
- Wenn es Linien sein sollten (Skizzen, DWF-DWG-Geo o. ä.) musst Du beim Ein-und Ausschalten der Layer den Statuswechsel (von Auswählbar auf unsichtbar) nicht nur in der Layersteuerung machen sondern auch für die bereits gesetzen Ansichten. Dazu einfach die Layer über die Layersteuerung wie gewünscht einstellen und unter "Format/Sichtbar in Ansicht..." "Auf Global zurücksetzen" sooft drücken, bis jede Ansicht in der Liste bearbeitet wurde. Danach die Funktion mit ABBRECHEN beenden!
- Wenn es Linien sind könnte auch die Option "Modellkurven einschließen", im Ansichtenstil unter "Verdeckte Kanten" zu finden, helfen.
- Hast Du im Ansichtenstil unter "Verdeckte Kanten" die Option "verdeckte Kanten" eingeschaltet?

War was für Dich dabei?

Gruß
justus

------------------
...und immer daran denken: Wenn der Bauer nicht schwimmen kann ist immer die Badehose schuld!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo justus!
Danke erstmal für die Antwort! Diese „fälschlicherweise“ dargestellten Linien sind echte Körperkanten. Wie gesagt: es sind Schraubdome, die aber nur von Hinten zu sehen sind.  Alles  wurde in NX modelliert - nichts Importiertes. Die waren auch nicht von Anfang an da. Die Linien sind irgendwann im Laufe der Zeichnungserstellung entstanden. Wann genau kann ich nicht sagen, habe sie erst zum Schluss bemerkt. Was auch interessant  ist, dass es noch andere Schraubdome, Rippen usw. gibt, die aber nicht zu sehen ist. Also sind die Verdeckten Kanten auf unsichtbar eingestellt, wäre es nicht so hätte man in dieser Ansicht noch viel mehr gesehen. Danke für den Tipp mit Layer, ich würde mich da mal durchklicken, vielleicht kommt dabei noch was raus.

Gruß
nata211

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo nata211!

ich rat jetzt mal ein wenig rum:

- zeichnug als eigene datei, übergeordnet zur 3d-datei

- dome sind als eigene körper erstellt worden, die abschliessend per boolscher operation (unite) an das teil "geklebt" wurden

- check mal im 3d, ob ev. der unite unterdrückt ist oder viell. gelöscht wurde

- check mal im 3d, ob die dome (ev. auf eigenem layer) als einzelne körper sichtbar gemacht werden können (ggf. ausgeblendet?) OHNE dass die boolsche operation im teile-navigator manipuliert wird

- in der zeichnung: im bg-navigator welches reference set verwendet wird

- in der 3d-datei: was ist im bevorzugten reference set (normalerweise: "model") enthalten, ggf. nicht benötigte geometrien abwählen

HTH!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hier meine Recherchen:
- Die Zeichnung ist eine eigene Datei, übergeordnet zur 3D-Datei.
- Die Dome sind auch als eigene Körper erstellt worden, die auch abschließend mit Vereinigen mit dem Hauptteil vereint wurden.
- Diese sind auch nicht unterdrückt etc.
- Dome haben den gleichen Layer wie der Rest. Keine Layer sind ausgeblendet etc.
- Reference set „MODELL“
Also bin einwenig ratlos.    Hab aber schon die Vermutung, dass das zu den X/Y- Ungelöst -Akten gehört….

Für weitere Vorschläge wäre ich aber trotzdem dankbar...

------------------
Computer-Pannen warten geduldig auf den ungünstigsten Zeitpunkt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

In der Zeichnungserstellung geh mal in die Layersteuerung, setze alle Layer auf selekierbar. Dann gehe über Information->Objekt, wähle eine dieser orangen Objekte, Kanten aus mit Ok bestättigen. Den Inhalt dieses Informationfester stell hier mal ins Forum. --- dann sehen wir weiter.
mfg
uwe.a

[Diese Nachricht wurde von uwe.a am 19. Mai. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo nata211,

mal ne andere Frage: Hast Du das MP02 für die 5.0.6 installiert. Da wurden nämlich einige Fehler mit nicht aktualisierbaren 2D Ansichten behoben.
Wenn Du sagst, dass einige Schraubdorne dargestellt werden und andere nicht, vielleicht könnte das daran liegen.

------------------
  Gruß Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von uwe.a:
In der Zeichnungserstellung geh mal in die Layersteuerung, setze alle Layer auf selekierbar. Dann gehe über Information->Objekt, wähle eine dieser orangen Objekte, Kanten aus mit Ok bestättigen. Den Inhalt dieses Informationfester stell hier mal ins Forum. --- dann sehen wir weiter.
mfg
uwe.a

[Diese Nachricht wurde von uwe.a am 19. Mai. 2009 editiert.]

---

Hallo uwe.a,

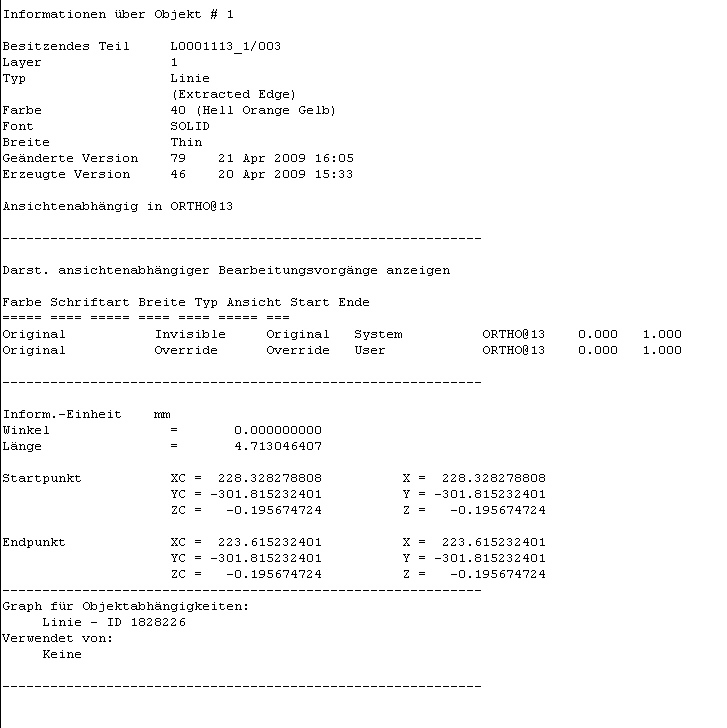

also ich hab die Infos von einer der Linien und von einer normalen Körperkante, in der gleichen Ansicht, reingestellt. Was mir sofort auffällt, dass es bei der orangefarbener Linie 2 Typen gibt, vom System und vom User. Sieht so aus als ob ich da einwenig rumgepfuscht habe…     .  Kann man dies (Typ v. User) irgendwie wieder löschen?
Gruß, nata211

------------------
Computer-Pannen warten geduldig auf den ungünstigsten Zeitpunkt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

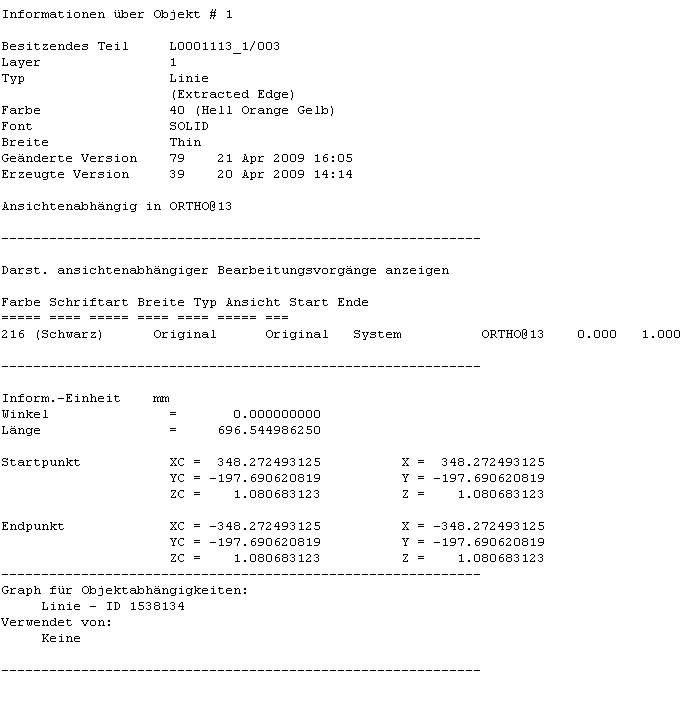

hier nochmal die info von einer normalen Körperkante. (hat beim ersten mal nicht geklappt)

------------------
Computer-Pannen warten geduldig auf den ungünstigsten Zeitpunkt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hier noch mal...

------------------
Computer-Pannen warten geduldig auf den ungünstigsten Zeitpunkt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

German Umlauts == unsupported.

Bildchen ist hier ...

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ahhhh! Klar!!!!  danke.......... ich glaub ich brauch Urlaub.......

------------------
Computer-Pannen warten geduldig auf den ungünstigsten Zeitpunkt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


weiß jemand wie man den vom user eingestellten linientyp wieder löschen kann?

------------------
Computer-Pannen warten geduldig auf den ungünstigsten Zeitpunkt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... ganz einfach , mal versuchen:
Ansicht markieren, rechte Maustaste -> erweitern ( Work in menber view)
diese Kurven löschen.
oder in der Anicht diese Baugruppenteile ausschalten ...
testen....
oder Ansichenabhängiges Bearbeiten und diese Linien löschen.
Ich weiß nicht wo Ich dich mit deinen Nx Kenntnissen abholen muß~
mfg
uwe.a

[Diese Nachricht wurde von uwe.a am 20. Mai. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von uwe.a:
... ganz einfach , mal versuchen:
Ansicht markieren, rechte Maustaste -> erweitern ( Work in menber view)
diese Kurven löschen.
oder in der Anicht diese Baugruppenteile ausschalten ...
testen....
oder Ansichenabhängiges Bearbeiten und diese Linien löschen.
Ich weiß nicht wo Ich dich mit deinen Nx Kenntnissen abholen muß~
mfg
uwe.a

[Diese Nachricht wurde von uwe.a am 20. Mai. 2009 editiert.]

---

Also im erweiterten Modus kann man die Linien nicht löschen. Aber durch das ansichtenabhängiges Bearbeiten geht’s. ist aber ne Fleißarbeit, weil man diese Linien nicht alle auf einmal auswählen kann. naja, Hauptsache- die sind weg! Danke erstmal dafür.
Hast du vielleicht auch ne Idee, wie das überhaupt geschafft habe?

------------------
Computer-Pannen warten geduldig auf den ungünstigsten Zeitpunkt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... beim ansichtenabhängigen Bearbeiten kann man einfach nach Farbe filtern.
... wie das passiert ist ... ????

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ok, danke an alle! bis zum nächsten phänomen

------------------
