hallo,

ich hab ne welle mit einer schlüsselfläche die bekannterweise mit einem kreuz gekennzeichnet wird. gibts daür ne elegante lösung ohne eine zusätzliche skizze?

grüße andre

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing



Sehen Sie sich das Profil von Meinolf Droste an!   Senden Sie eine Private Message an Meinolf Droste  Schreiben Sie einen Gästebucheintrag für Meinolf Droste

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 29. Apr. 2009 07:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ascudd 10 Unities + Antwort hilfreich
Moin

Andre, wir erstellen am 3D Modell, also nciht in der Zeichnung, assoziative Kurven. Das funzt wunderbar, und die Schlüsselflächenmarkierung ist automatisch in allen BG's enthalten.
Du musst nur darauf achten, ds die Kurven in das Referenz Set "model" aufgenommen werden.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ascudd
Mitglied



Sehen Sie sich das Profil von ascudd an!   Senden Sie eine Private Message an ascudd  Schreiben Sie einen Gästebucheintrag für ascudd

Beiträge: 54
Registriert: 26.11.2008

NX 5, WinXP

erstellt am: 29. Apr. 2009 08:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
danke für den tip. also die schlüsselfläche bereits am 3d modell markieren. kann mir kurz jemand beschreiben, wie das mit der assoziativen kurve funktioniert?

danke
grüße andre

p.s.: bin übrigens mit nx5 unterwegs

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing



Sehen Sie sich das Profil von Meinolf Droste an!   Senden Sie eine Private Message an Meinolf Droste  Schreiben Sie einen Gästebucheintrag für Meinolf Droste

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 29. Apr. 2009 08:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ascudd 10 Unities + Antwort hilfreich




Hi,

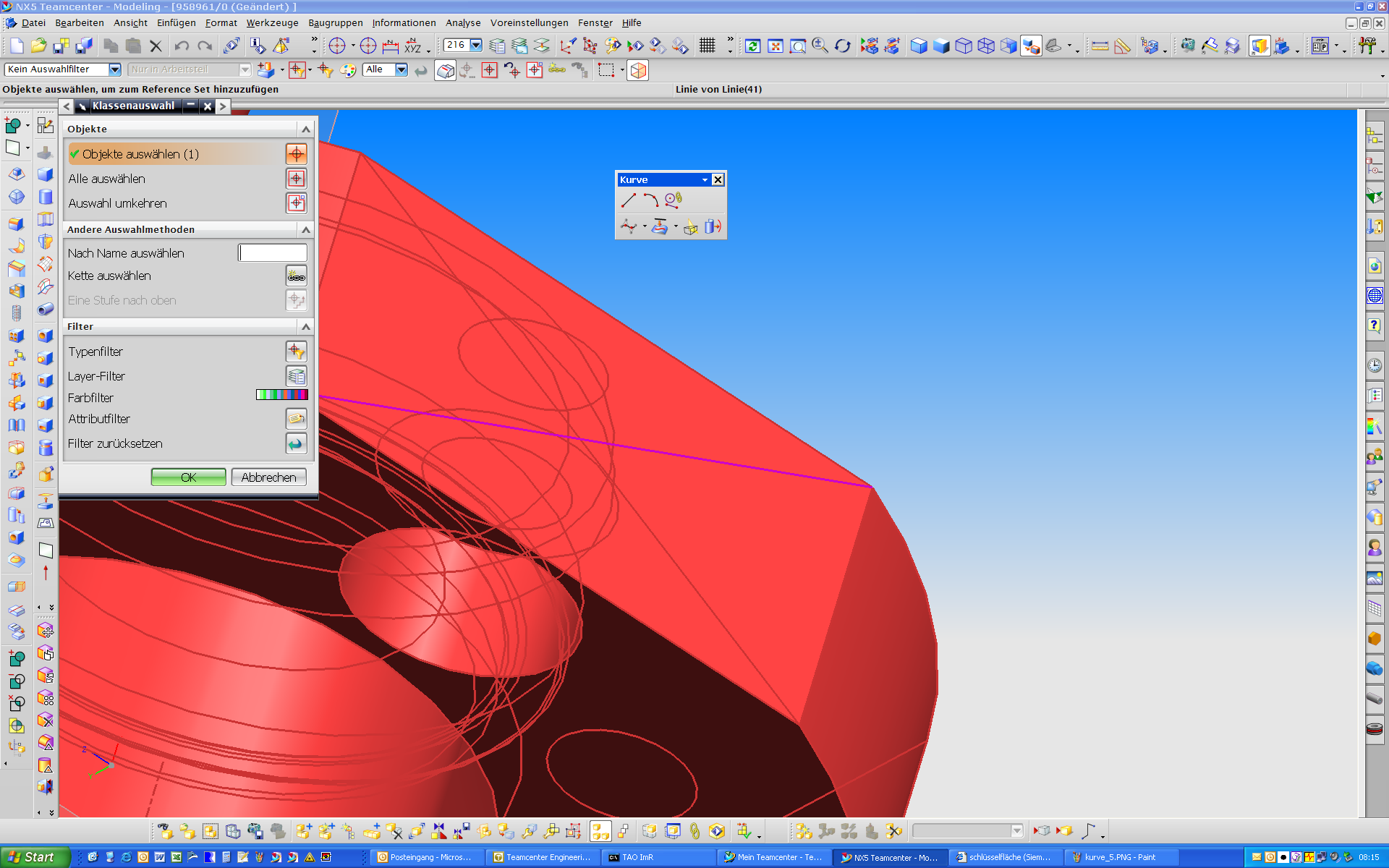

- die Werkzeugleiste "Kurven" einschalten

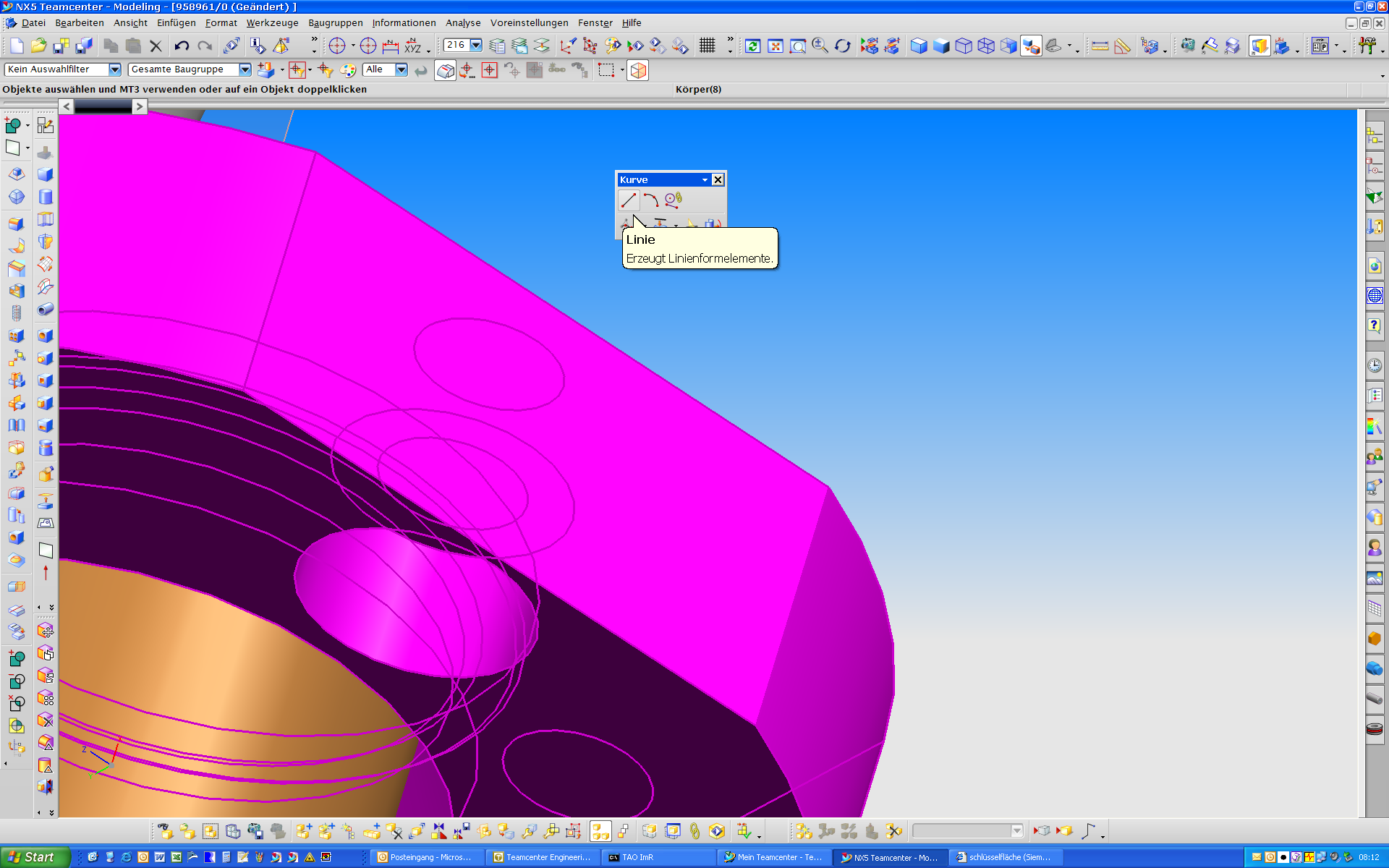

- den Befehl "Linie" anwählen

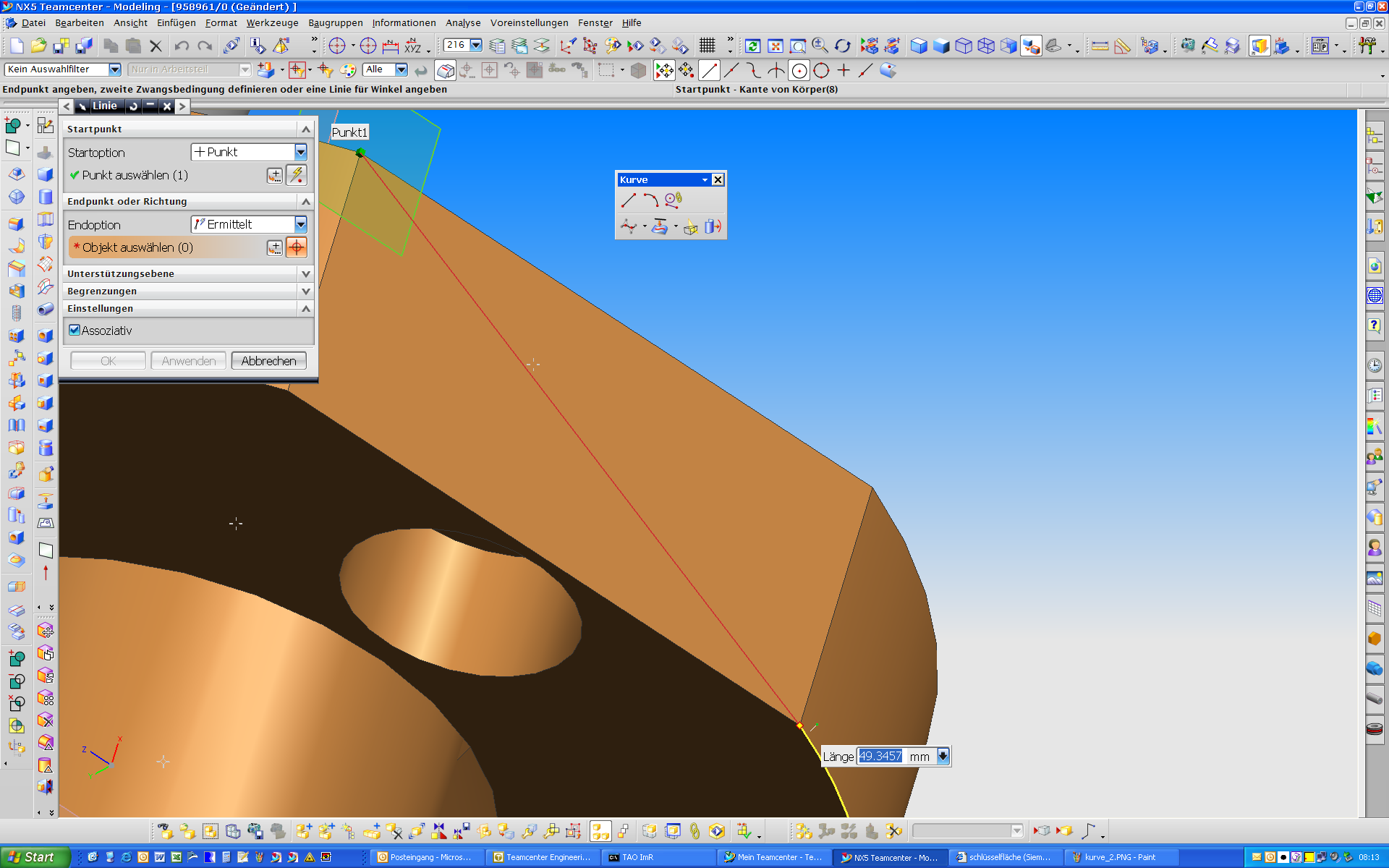

- die Endpunkte einer der Kanten der Schlüsselfläche anwählen (Objektfang beachten)

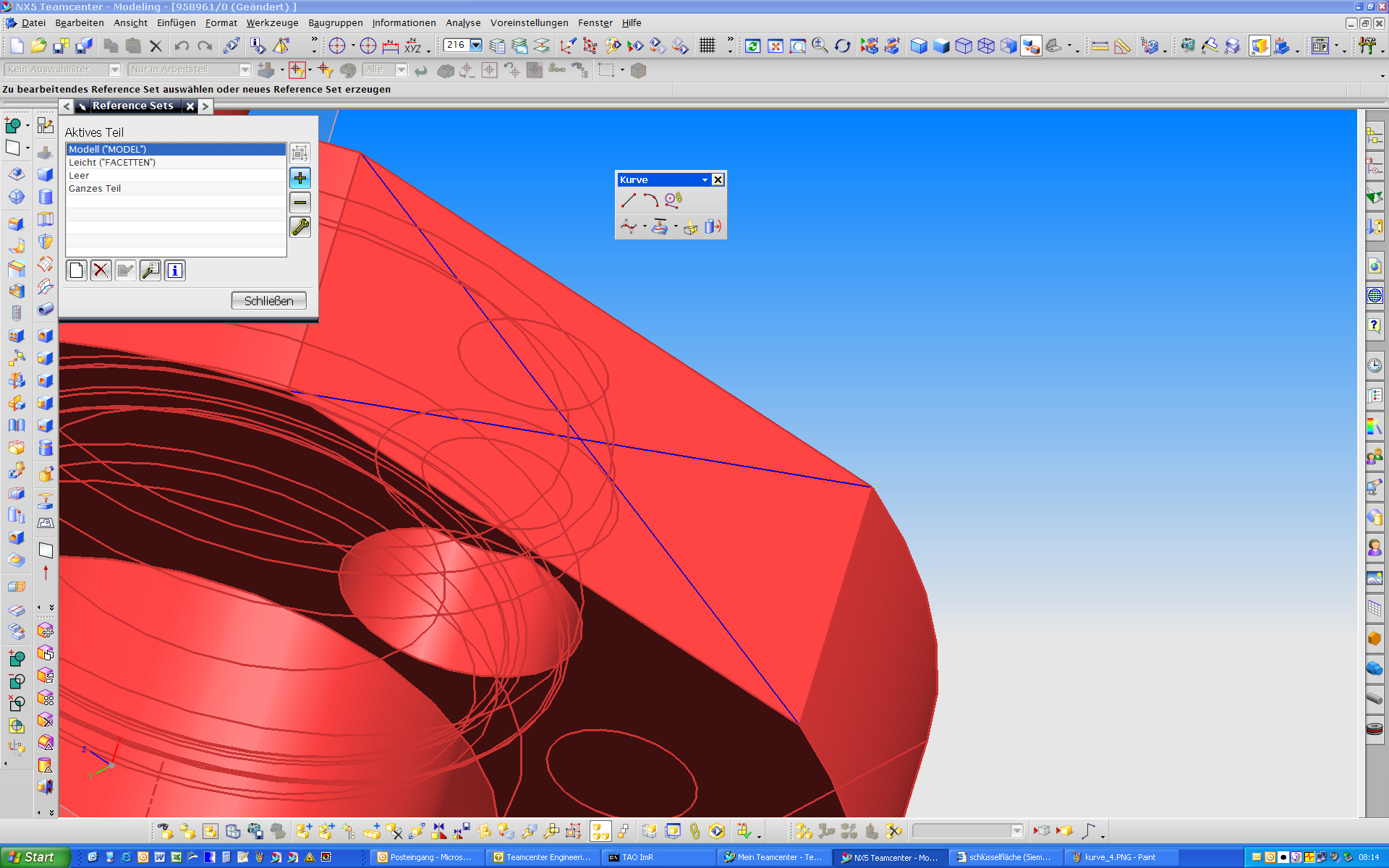

- nach dem Erstellen der Kurven im Menü "Format, Referenzset" anwählen
- das Referenzset "model" auswählen, dann mit dem "Plus" die gewünschten Kurven in das Referenzset aufnehmen

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ascudd
Mitglied



Sehen Sie sich das Profil von ascudd an!   Senden Sie eine Private Message an ascudd  Schreiben Sie einen Gästebucheintrag für ascudd

Beiträge: 54
Registriert: 26.11.2008

NX 5, WinXP

erstellt am: 29. Apr. 2009 08:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
boah, dank für die ausführliche antwort (sogar mit bilder...thx)

spiegeln kann man die kurven aber nicht, oder?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing



Sehen Sie sich das Profil von Meinolf Droste an!   Senden Sie eine Private Message an Meinolf Droste  Schreiben Sie einen Gästebucheintrag für Meinolf Droste

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 29. Apr. 2009 08:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ascudd 10 Unities + Antwort hilfreich

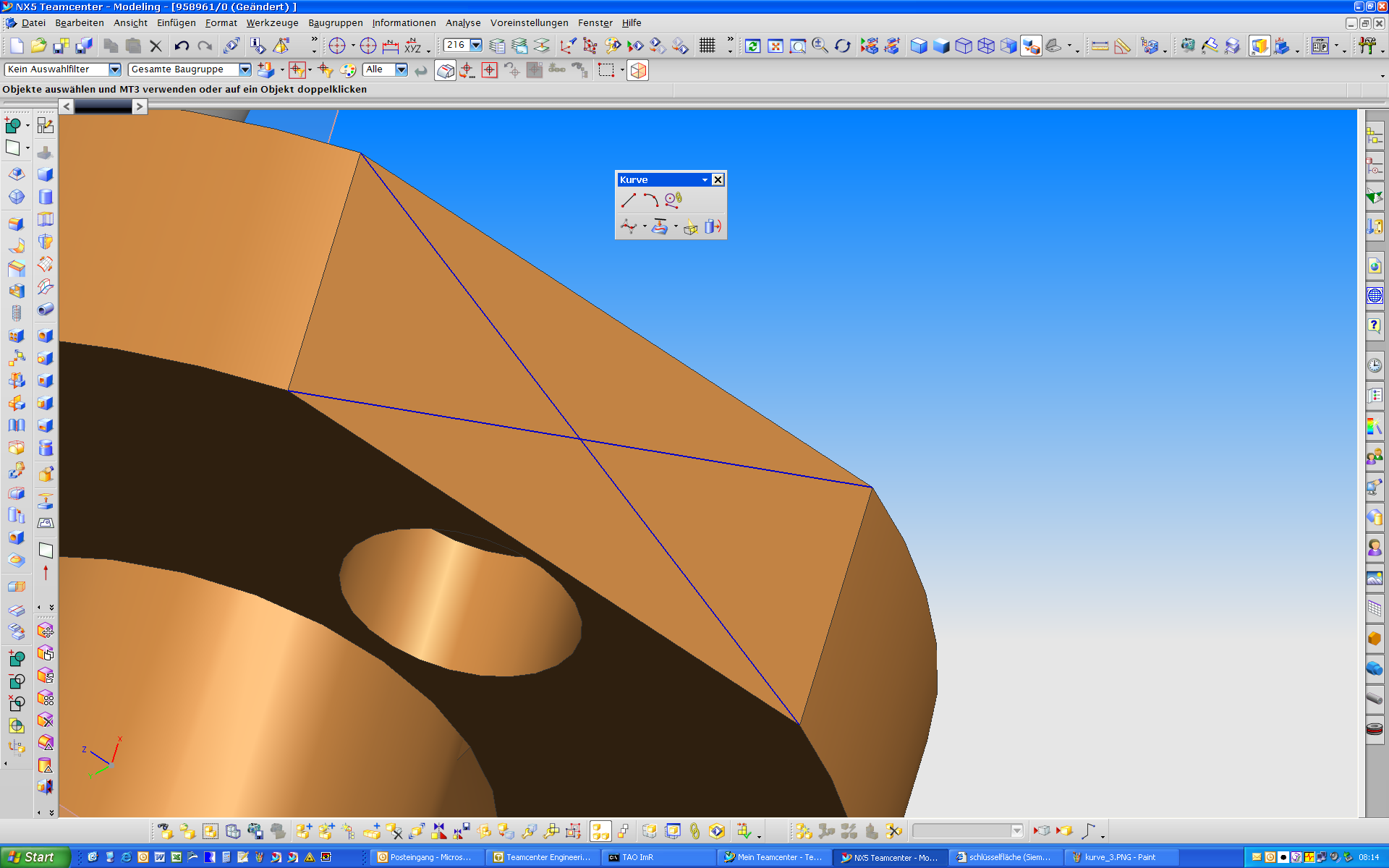

Hier sind die anderen 3 Bilder.

Doch, das geht mit dem befehl "Geometrie Kopieren". Dort kannst du alle Arten von Geometrie spiegeln kopieren, rotieren etc.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ascudd
Mitglied



Sehen Sie sich das Profil von ascudd an!   Senden Sie eine Private Message an ascudd  Schreiben Sie einen Gästebucheintrag für ascudd

Beiträge: 54
Registriert: 26.11.2008

NX 5, WinXP

erstellt am: 29. Apr. 2009 08:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
vielen dank. großartiger service hier. ich hoffe ich bin irgendwan auch so fit, den newbies so fix und exakt helfen zu können.

frohes schaffen noch.

grüße aus dresden.
andre
