Thema: dxf-export biegelinien biegeteil (3962 mal gelesen)
|
a.h. Mitglied techn. Zeichnerin/Technikerin Maschinenbau

 Beiträge: 45 Registriert: 23.02.2009 NX7.5.4.4 ohne TC IDEAS12m4 mit TC 32bit; XP Pro + SP3
|
erstellt am: 27. Apr. 2009 11:23 <-- editieren / zitieren --> Unities abgeben:
Ich habe ein Blech- Biegeteil erstellt, mit mehreren Kantungen. Wie bekomme ich die Mittellinien bzw. Biegelinien in den Dxf-Export? Flat-Pattern -> ok, keine Biege- Mittellinien ;nur Tangentiale Kanten (in NX6 glatte Kanten) Habe im Drafting die Biege- Mittellinien nachgezeichnet, funktioniert nur mit der 2D Mittellinie und diese wird nicht als Dxf exportiert. Als *.cgm funktioniert es super, kann aber unser Laser nicht einlesen.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau

 Beiträge: 2465 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 27. Apr. 2009 11:44 <-- editieren / zitieren --> Unities abgeben:          Nur für a.h.
Hallo a.h., zeichne die Mittellinie doch im 3D und exportiere danach aus dem 3D. Das Flat Pattern kannst du ja auf das absolute KSYS setzen, d.h. es kommt auch in der richtigen "Richtung" (x-y) in das DXF. Einziger Nachteil sind dann natürlich die 3D Polys im DXF. Damit haben Schachtelprogramme schon mal Probleme. Die kannst du aber im ACAD mit einem Script umsetzen zu 2D Polys. Oder du löst das Ganze mit einem Grip DXG Export aus NX, der dann direkt auch die Approximation von Splines macht und umwandelt in 2D Polys. Bei vielen Teilen und häufiger Nutzung kann man auch mal über ein zusätzliches NX-Modul nachdenken, welches alle Flatpatterns automatisch macht und danach alle Schneidinformationen in DXF exportiert. Workaround für das CGM: Wenn es mit dem CGM funktioniert, importiere das CGM doch wieder in NX und exportiere es dann als DXF. Aber bei vielen Teilen.... Grüße Felix
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThomasZwatz Moderator cadadmin


 Beiträge: 5433 Registriert: 19.05.2000
|
erstellt am: 27. Apr. 2009 12:35 <-- editieren / zitieren --> Unities abgeben:          Nur für a.h.
|
a.h. Mitglied techn. Zeichnerin/Technikerin Maschinenbau

 Beiträge: 45 Registriert: 23.02.2009 NX7.5.4.4 ohne TC IDEAS12m4 mit TC 32bit; XP Pro + SP3
|
erstellt am: 27. Apr. 2009 12:58 <-- editieren / zitieren --> Unities abgeben:
@FelixM: Bei vielen Teilen ist die export/import Variante der cgm nicht so schön. Auch die eigenständigen Linien zu erzeugen finde ich nicht so toll.  Kann man die Biegelinien nicht automatisch (Voreingestellt) in die Abwicklung (Flat Pattern) bringen? Bin bei dem Blechbereich wohl verwöhnt von I-DEAS... Wenn TC eingesetzt wird, ist das dxf Exportieren besser? Bzw. funktioniert das dxf Exportieren nur über einen Konverter? @ThomasZwatz: Ich benutze NX6.0.2.8 und das NX-Blech Modul. Eine andere Version von NX kenne ich nicht, habe gerade mit NX6 angefangen.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau

 Beiträge: 2465 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 27. Apr. 2009 13:08 <-- editieren / zitieren --> Unities abgeben:          Nur für a.h.
Wenn du das Flat Pattern nutzt, werden auch die Biegelinien erzeugt. Diese werden auf einem anderen View dargestellt. Schau mal im Part Nav, da steht dann ein PLAT-Pattern View drin. Den kannst du doch exportieren. Grüße Felix Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
a.h. Mitglied techn. Zeichnerin/Technikerin Maschinenbau

 Beiträge: 45 Registriert: 23.02.2009 NX7.5.4.4 ohne TC IDEAS12m4 mit TC 32bit; XP Pro + SP3
|
erstellt am: 27. Apr. 2009 13:43 <-- editieren / zitieren --> Unities abgeben:

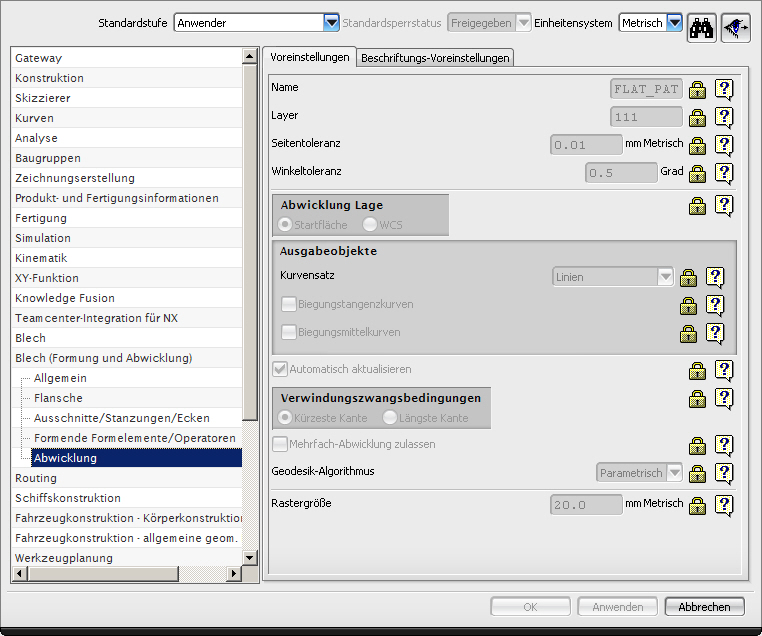

Hallo FelixM, leider kann ich mit der Antwort nicht so genug anfangen, bin ja noch nicht so lange dabei in NX6 zu zeichnen. Muss man eine bestimmte Voreinstellung in den Customer Defaults haben um die Mittellinie angezeigt zu bekommen? Bei uns ist das meiste gesperrt  . Anbei die Customer Defaults. Wo finde ich das "PLAT-Pattern View"?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau

 Beiträge: 2465 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 27. Apr. 2009 14:12 <-- editieren / zitieren --> Unities abgeben:          Nur für a.h.

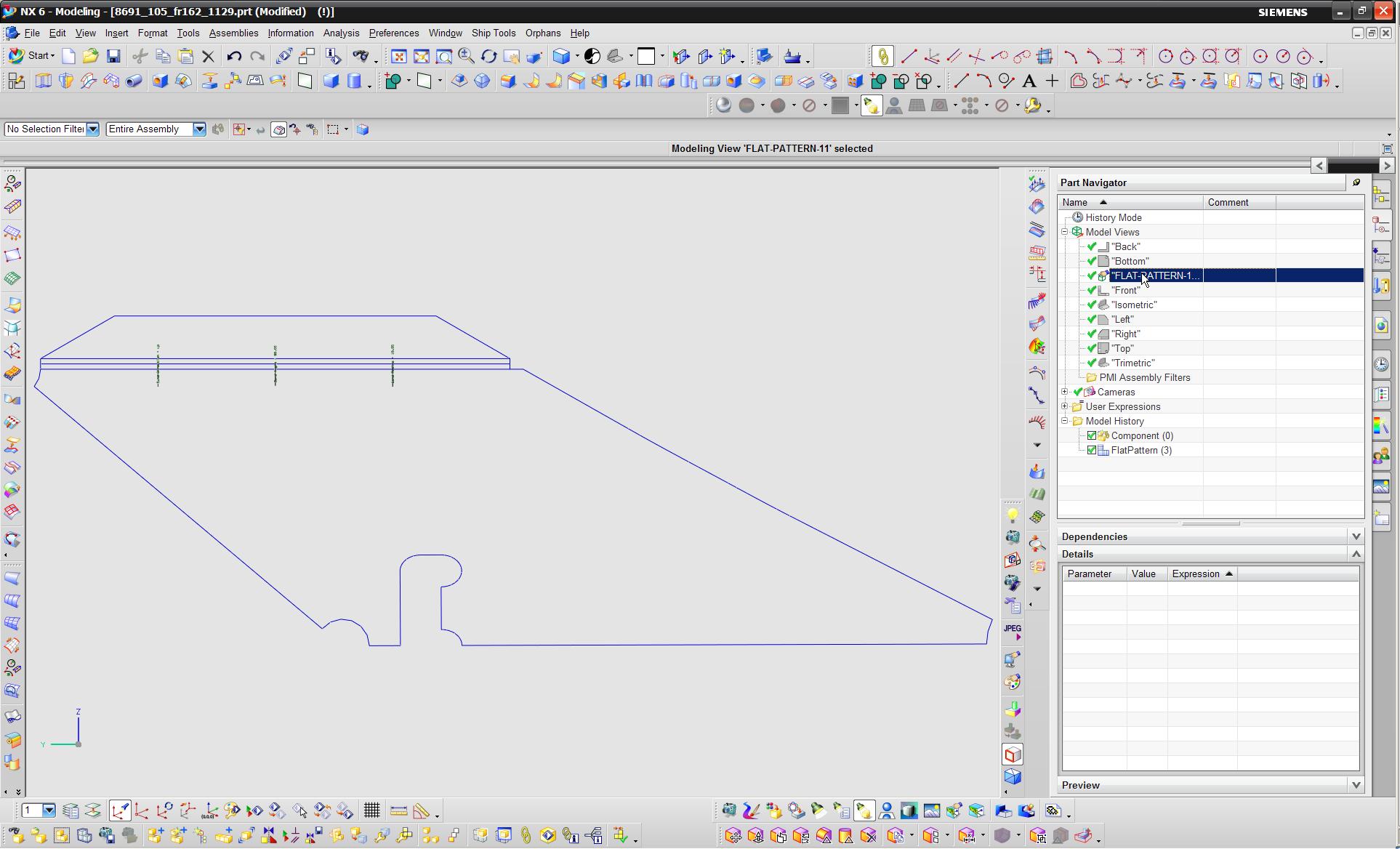

Hallo a.h., Schau mal auf dem Screenshot. Im Part Nav steht unter Model Views der FLAT-PATTERN View drin. Doppel Klick darauf und NX schaltet um in diesen View. Da steht dann auch die Mittellinie und der entsprechende Biegetext drin. Grüße Felix Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
a.h. Mitglied techn. Zeichnerin/Technikerin Maschinenbau

 Beiträge: 45 Registriert: 23.02.2009 NX7.5.4.4 ohne TC IDEAS12m4 mit TC 32bit; XP Pro + SP3
|
erstellt am: 19. Mai. 2009 14:43 <-- editieren / zitieren --> Unities abgeben:
Hallo, um diesen Beitrag ein Ende zu erstellen, ich habe das Problem an den Siemens Support geschickt, HIER DIE ANTWORT: das Problem mit fehlenden Mittellinien nach dem Export ist lt. Aussage aus den USA in der nächsten Version behoben:
"Siemens PLM believes that the problem you reported where block centerline was missing will be resolved by code changes made to the upcoming release of our software NX5.0.7,NX6.0.3 and NX7." Die NX603 erscheint voraussichtlich am 09. Juni 2009. tja, mal sehen ob das dann klappt.....
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThomasZwatz Moderator cadadmin


 Beiträge: 5433 Registriert: 19.05.2000
|
erstellt am: 19. Mai. 2009 15:22 <-- editieren / zitieren --> Unities abgeben:          Nur für a.h.
Zitat: Original erstellt von a.h.: ...."Siemens PLM believes that the problem you reported where block centerline was missing will be resolved by code changes made to the upcoming release of our software NX5.0.7,NX6.0.3 and NX7.".....
Das bedeutet du läßt die Biegelinien nicht beim Abwickeln automatisch erstellen sondern fummelst sie nachher dran. Frage: Warum ? Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
a.h. Mitglied techn. Zeichnerin/Technikerin Maschinenbau

 Beiträge: 45 Registriert: 23.02.2009 NX7.5.4.4 ohne TC IDEAS12m4 mit TC 32bit; XP Pro + SP3
|
erstellt am: 25. Mai. 2009 09:33 <-- editieren / zitieren --> Unities abgeben:
|
ThomasZwatz Moderator cadadmin


 Beiträge: 5433 Registriert: 19.05.2000
|
erstellt am: 25. Mai. 2009 12:05 <-- editieren / zitieren --> Unities abgeben:          Nur für a.h.
Zitat: Original erstellt von a.h.: Die Biegelinien werden vom Laser als Gravurlinie benutzt, als Bezugslinie für das Kanten.
Ja, aber das ändert nichts an meiner Frage: >> Das bedeutet du läßt die Biegelinien nicht beim Abwickeln automatisch erstellen sondern fummelst sie nachher dran. >> Frage: Warum ? Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
a.h. Mitglied techn. Zeichnerin/Technikerin Maschinenbau

 Beiträge: 45 Registriert: 23.02.2009 NX7.5.4.4 ohne TC IDEAS12m4 mit TC 32bit; XP Pro + SP3
|
erstellt am: 25. Mai. 2009 13:12 <-- editieren / zitieren --> Unities abgeben:          Nur für a.h.
|
ThomasZwatz Moderator cadadmin


 Beiträge: 5433 Registriert: 19.05.2000
|
erstellt am: 27. Mai. 2009 12:10 <-- editieren / zitieren --> Unities abgeben:          Nur für a.h.
|
