Hallo zusammen,
vielleicht kann mir jemand bei folgendem Problem helfen.
Ich habe mehrere Bohrungen in einer Platte erzeug und will jetzt einige von ihnen um einen bestimmten Pkt. drehen.
Habe es mit transformieren probiert, aber leider lassen sich die einzelnen Bohrungen nicht makieren.
Hat jemand vielleicht einen Tipp wie ich dieses hinbekomme. Möchte ungern die Bohrungen neu setzen, da einiges schon Bauteile hierauf verknüpft sind.
Gruß Tobi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FelixM
Ehrenmitglied V.I.P. h.c.
Dipl.- Ing. Schiffbau

Senden Sie eine Private Message an FelixM

Schreiben Sie einen Gästebucheintrag für FelixM

Beiträge: 2465
Registriert: 17.05.2004

NX1-NX CR
Star CCM++ 2023
Heeds
TC13
Alma ActCut 3.8
Rhino 8
Paramarine 2023
Bricscad 24
Dell M7770 in Dock
64GB
I9
RTX A3000
3xSSD
Win10
3x 25" Dell U2515H

erstellt am: 29. Okt. 2008 17:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für Tobi76

Welche NX Version?

Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tobi76
Mitglied
Maschinenbau-Ingenieur

Beiträge: 24
Registriert: 13.05.2004

erstellt am: 30. Okt. 2008 08:26

<-- editieren / zitieren -->

Unities abgeben:

Sorry, hatte ich vergessen dabei zuschreiben.
Version NX5

Gruß Tobi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

justus_
Mitglied
Dipl.-Ing.

Senden Sie eine Private Message an justus_

Schreiben Sie einen Gästebucheintrag für justus_

Beiträge: 444
Registriert: 01.15.2003

NX 11.0.2.7
TC 11
WIN 7<P>Dell Precision T3600
Nvidia Quadro 4000

erstellt am: 30. Okt. 2008 09:28

<-- editieren / zitieren -->

Unities abgeben:

Nur für Tobi76

Moin Tobi

Eine wirklich tolle Möglichkeit (ohne DMX) habe ich auch nicht. Wenn die Bohrungen keine Positionierungsbemassungen haben könntest Du sie mit "Bearbeiten/Formelement/Verschieben" zuerst auswählen und im nachfolgenden Dialog auch drehen ("Drehen um zwei Achsen" oder Orientieren mit "KSYS zu KSYS"). Geht aber wie gesagt nur bei nicht positionierten Bohrungen.

Mit DMX geht es sicherlich auch - habe ich aber bisher wenig mit gemacht.

Grüße
justus

------------------
...und immer daran denken: Wenn der Bauer nicht schwimmen kann ist immer die Badehose schuld!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing

Senden Sie eine Private Message an Meinolf Droste

Schreiben Sie einen Gästebucheintrag für Meinolf Droste

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 30. Okt. 2008 11:47

<-- editieren / zitieren -->

Unities abgeben:

Nur für Tobi76




MoinZ,

Tobi, wie hast du denn die Bohrungen erstellt? Neue (ab NX5.0.2) oder die "alten" Bohrungen?
Die alten Bohrungen solltest du mit direkter Modellierung um eine Achse drehen können.
Du benötigst einen Drehvektor und einen Drehpunkt, dann kannst du die Bohrungen dynamisch drehen.
Zur Auswahl wählst du die Bohrungsflächen, eventuelle Gewinde musst du nach der Flächenverschiebung erstellen.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tobi76
Mitglied
Maschinenbau-Ingenieur

Beiträge: 24
Registriert: 13.05.2004

erstellt am: 30. Okt. 2008 17:42

<-- editieren / zitieren -->

Unities abgeben:

Erst schon einmal Danke für die Tipps. Die Bohrungen habe ich mit den neuen Bohrungen NX5 erstellt. Hat ja jetzt den Vorteil,daß man keine Gewinde extra setzen muß.
Gruß Tobi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tobi76
Mitglied
Maschinenbau-Ingenieur

Beiträge: 24
Registriert: 13.05.2004

erstellt am: 31. Okt. 2008 07:45

<-- editieren / zitieren -->

Unities abgeben:

Muß leider fragen, was Du Meinolf mit direkter Modellierung meinst?
Habe längere Zeit nicht mehr mit UG gearbeitet, und fange jetzt wieder mit NX5 an. Muß evtl. mir den Button zeigen.
Im vorraus danke.
Tobi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:	Infos zum Werbeplatz >>
speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 31. Okt. 2008 08:08

<-- editieren / zitieren -->

Unities abgeben:

Nur für Tobi76


Moin Tobi,

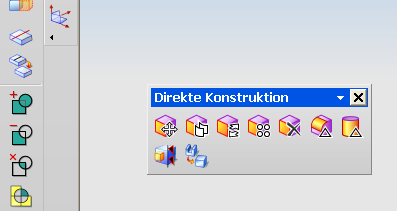

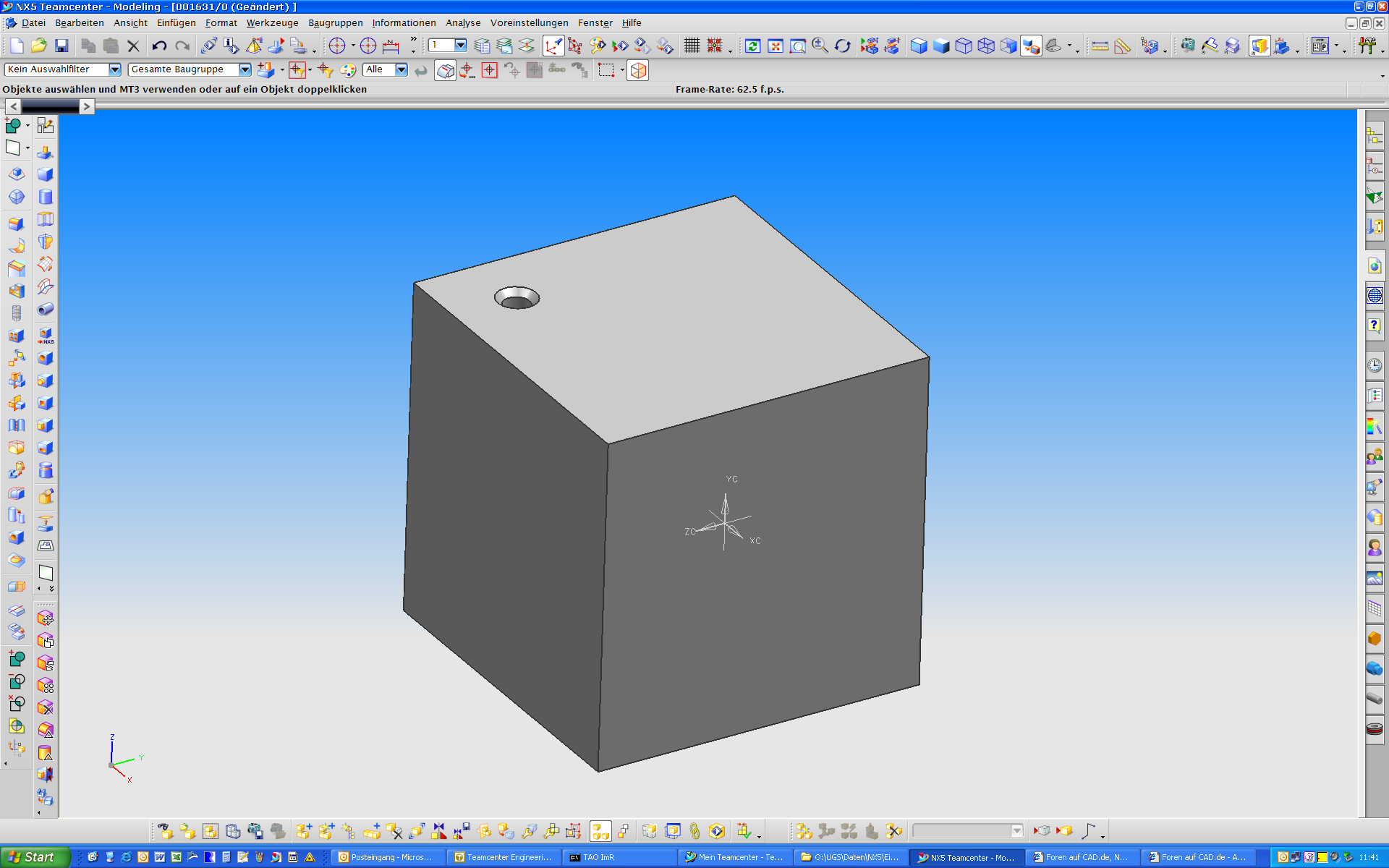

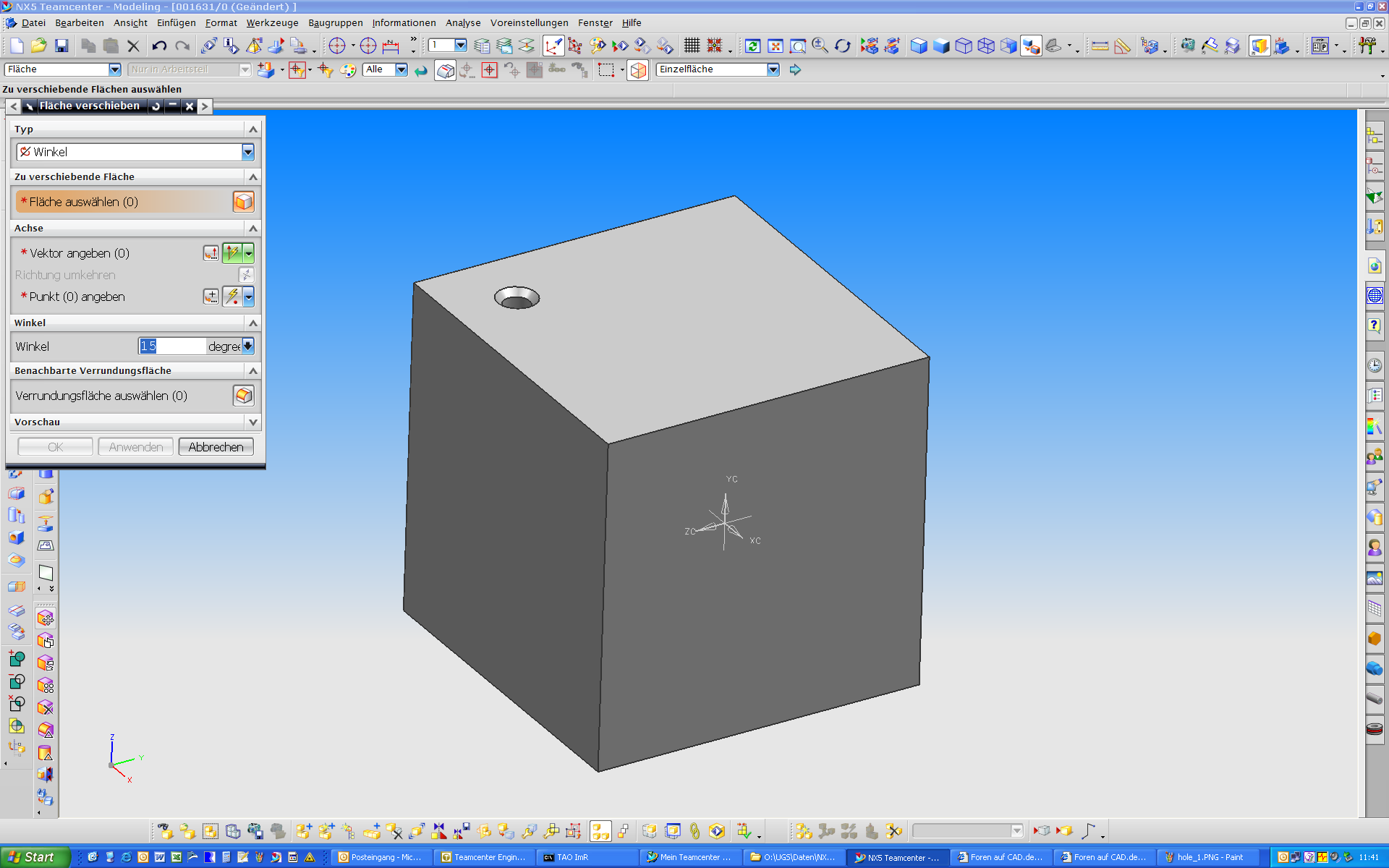

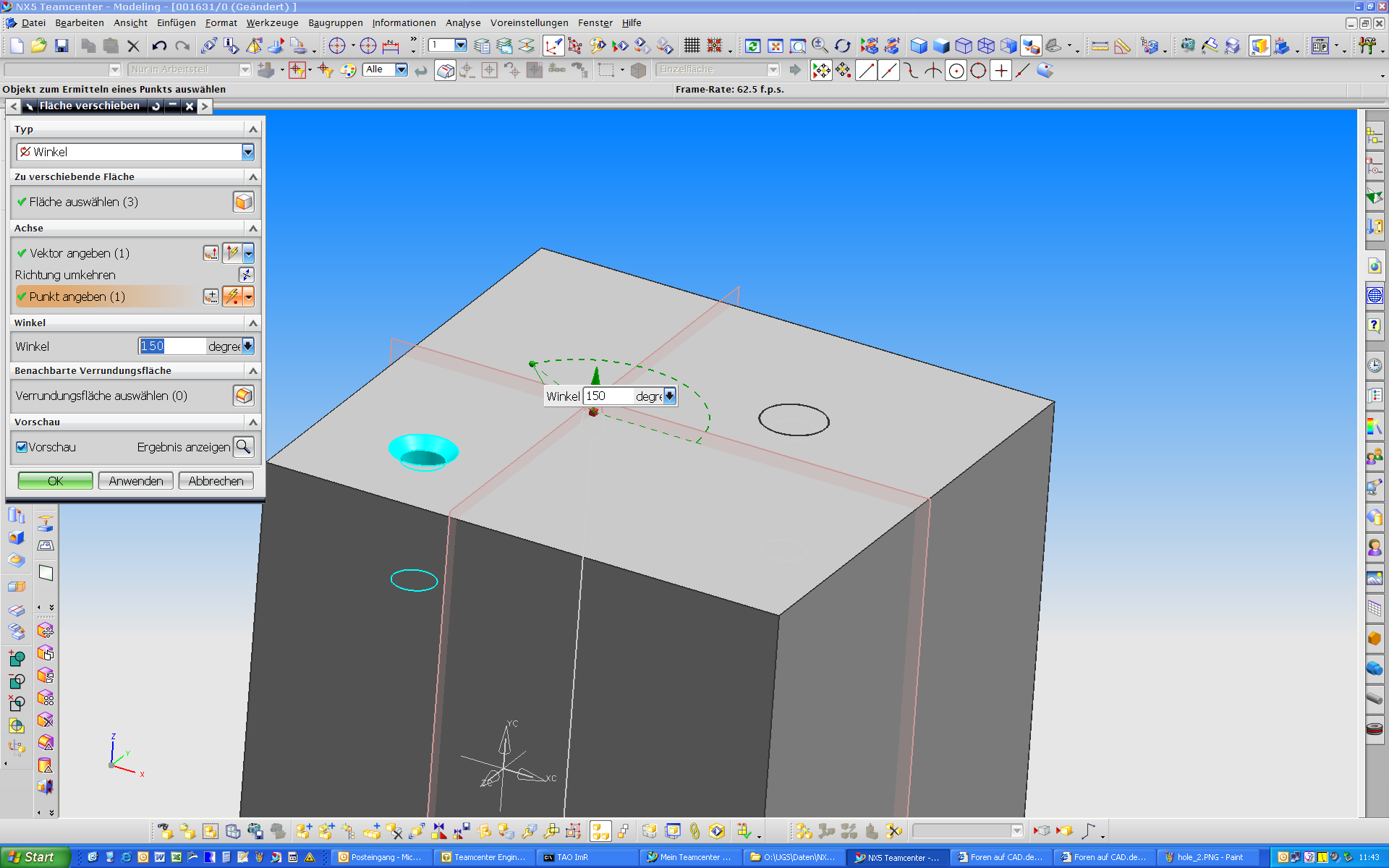

es gibt in der NX5 eine Werkzeugleiste "direkte Konstruktion". Dort sind Befehle zusammengefasst, mit denen du, unabhängig von der Entstehungsgeschichte der Geometrie, z.B. also auch importierte STEP Dateien, bearbeiten kannst.
