Hallo,

noch eine Frage: kann ich die Anzeige so einstellen, dass bei schatierter Darstellung mit Kanten nur scharfe Kanten sichtbar sind und tangentiale Kanten ausgeblendet werden. Die Einstellung ist sehr praktisch, um zu prüfen, ob das Modell komplett verrundet ist.

Danke im voraus und Gruss
Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich glaube, das Ausblenden der tangentialen Übergänge im 3D geht nur im statischen Drahtmodell. Dort findest du die Einstellung unter Voreinstellungen - Visualisierung - Reiter "Darstellung" - Haken bei "Glatte Kanten" rausnehmen. Für die Schattierte Darstellung mit Körperkanten greift diese Option bei mir nicht.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Alex,

mit Examine Geometry (Geometrie überprüfen) und der Option Smoothness (Glattheit) kannst du dir alle nicht verrundeten Kanten anzeigen lassen.

Gruß André

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


hi André,

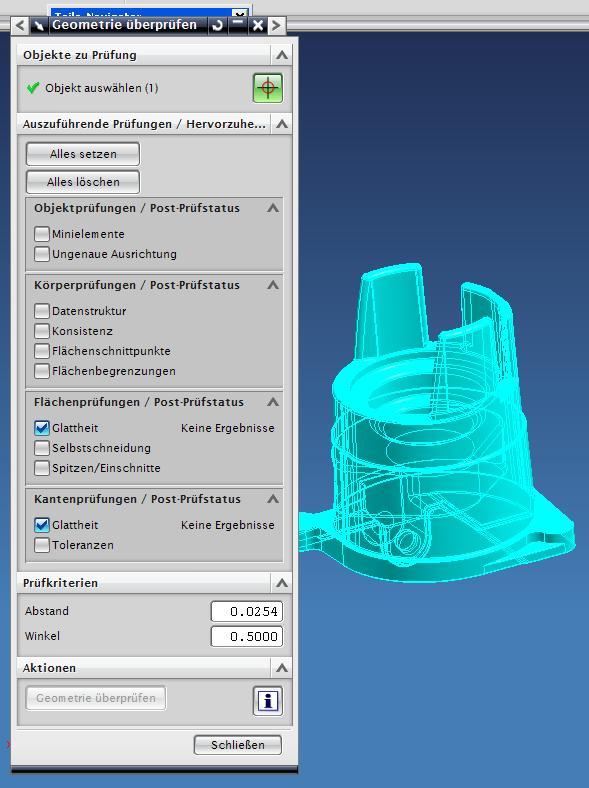

habe die Funktion ausprobiert, aber leider kein Ergebnis (siehe Anhang). woran könnte es liegen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo asre,

das wird daran liegen, daß du nur den Solid gewählt hast.
Stell den Auswahlfilter mal auf "alles" und selektiere das Modell mit einem Fenster. Dann hast du auch alle Faces und Edges des Volumens gewählt und NX kann eine "echte" Analyse durchführen. Denn wenn du keine Edge selektiert hast kann NX auch nicht auf Glattheit an dieser Edge prüfen.

Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke,

hat jetzt soweit funktioniert. ist aber etwas umständlich nach meinem Geschmack. I-Deas und Catia V5 haben da bessere Lösungen. na ja, man kann nicht alles haben...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo asre,

Zitat:

---

I-Deas und Catia V5 haben da bessere Lösungen

---

Da muss ich mal einhaken, nicht um UG/NX zu verteidigen (ist nicht meine Aufgabe) aber aus einem allemeinen Interesse. In NX bekommst du mit der oben besprochenen Funktion alle scharfen Kanten und nur diese (wenn man die richtigen Häkchen setzt, Aufwand mit einem Macro ca. 1,2 Sekunden) ... wie soll'n das noch besser gehen?

Gruß

------------------
Walter Hogger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich bin mir sicher, dass NX ein tolles System ist und ich nur lernen muss die zur Verfügung stehenden Funktionen richtig einzusetzen.
Die Funktion "Geometrie überprüfen" ist aber trotzdem nicht das richtige für mich. Ich brauche permanente Anzeige der scharfen Kanten, um komplexe Gussteile vollständig zu verrunden. Beim Verrunden kommt es häufig vor, dass unterschiedliche Kantenkombinationen und Reihenfolgen ausprobieren muss, um zum gewünschten Ergebnis zu kommen. Catia hat z.B 3 Darstellungsmöglichkeiten: schatiert mit Kanten (scharf und glatt), schatiert ohne Kanten und eben schatiert mit scharfen Kanten ausschliesslich. In I-Deas lässt sich dieser Anzeigemodus auch über bestimmte Einstellungen realisieren. NX hat diese Möglichkeit wie es aussieht nicht. Macro erstellen ist aber auf jeden Fall eine gute Idee!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo asre,

überredet!
"schattiert mit ausschliesslich scharfen Kanten" gibt's in NX nicht, die anderen Darstellungen gibt es auf der Modellseite schon.

Auf der Zeichnungsseite gibt es bei den Ansichten den "Stil", unter dem auch "glatte Kanten" weggeblendet oder anders dargestellt werden können. Das ist aber sicherlich nicht so schön, wie im drehbaren 3D-Modell nur die scharfen Kanten zu sehen. Ganz klar ein Punkt für CATIA und I-DEAS.

Gruß

------------------
Walter Hogger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Alex,

nehm mal in den Preferences unter Visualization im Visual Tab den Haken bei Edge Emphasis raus. Dann hast du schon fast das, was du benötigst.

Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

MoinZ

Alex, jetzt machst du mich aber neugierig.
Welche Einstellungen machst du denn in I-DEAS, das du das gewünschte Ergebnis bekommst?

grüße Meinolf

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Meinolf,

geht folgendermaßen: unter Anzeigeoptionen (3. Spalte von links, 11. Zeile von oben) Umrandung aktivieren und Farbe auf schwarz setzen. Dann bei Linienattribute alle Häckchen rausnehmen (tangentiale Kante, Isolinie, Nähte). Mit dieser Einstellung werden nur scharfe Kanten schwarz dargestellt. Ich habe mir ein Macro aufgezeichnet und immer bei einer neuen Modelldatei laufen lassen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aber leider nur fast. Habe gestern bei Siemens einen Call aufgemacht. Heute kam die Antwort: die Einstellung leider nicht möglich, aber der Call wurde in eine Softwareerweiterungsanfrage umgewandelt. Wenn ich Glück habe, kommt es vielleicht mit NX“x“
