Hallo zusammen!

Ich habe ein sehr detailiertes Einzelteil und würde gerne
eine vereinfachtes Referenz-Set abbilden um schneller mit
diesem Teil in der Baugruppe arbeiten zu können.

Wie muss ich genau vorgehen um diese Vereinfachung zu erstellen.
Einfach die Formelemente wegschalten und dann ein neues Referenz-Set
erstellen funktioniert ja nicht.

Gruß

Dirrty Harry

------------------
TCE 2007; UG NX 4.0.3.3;aCLass
Intel Dual Core 2.66 Ghz; 8 GB RAM
NVIDIA Quadro FX 3500

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus_30
Moderator
CAx-Architect

Senden Sie eine Private Message an Markus_30

Schreiben Sie einen Gästebucheintrag für Markus_30

Beiträge: 5551
Registriert: 21.03.2005

Windows 10 (21H2)
NX 2007 Series

erstellt am: 31. Jul. 2008 12:14

<-- editieren / zitieren -->

Unities abgeben:

Nur für DirrtyHarry


Hallo,

ich mache das immer so: Ich erstelle mir einen extrahierten Körper an einem Zeitstempel. Danach mache ich von diesem extrahierten Körper ein Referenz-Set Einfach. Danach kommen die Formelemente, die nicht mehr im Referenz-Set Einfach enthalten sein sollen.

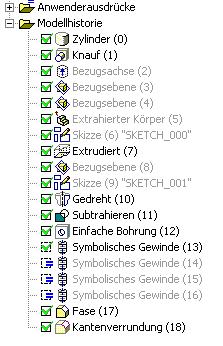

Im Anhang findest du einen Screenshot vom Konstruktionsbaum einer von mir selbst modellierten Schraube. Meine Schraube besteht im Referenz-Set "Einfach" nur aus dem Zylinder und dem Knauf.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DirrtyHarry
Mitglied
Konstrukteur

Beiträge: 166
Registriert: 07.07.2005

TCE V9.1.2.10; UG NX4; aClass

erstellt am: 31. Jul. 2008 16:42

<-- editieren / zitieren -->

Unities abgeben:


Befehl habe ich gefunden... Nur leider schiebt er mir trotzdem immer den Extrac Body ans Ende des Zeitstempels

[Diese Nachricht wurde von DirrtyHarry am 31. Jul. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FelixM
Ehrenmitglied V.I.P. h.c.
Dipl.- Ing. Schiffbau

Senden Sie eine Private Message an FelixM

Schreiben Sie einen Gästebucheintrag für FelixM

Beiträge: 2465
Registriert: 17.05.2004

NX1-NX CR
Star CCM++ 2023
Heeds
TC13
Alma ActCut 3.8
Rhino 8
Paramarine 2023
Bricscad 24
Dell M7770 in Dock
64GB
I9
RTX A3000
3xSSD
Win10
3x 25" Dell U2515H

erstellt am: 31. Jul. 2008 16:55

<-- editieren / zitieren -->

Unities abgeben:

Nur für DirrtyHarry

Beim extract body eben den Haken bei -fix at current timestamp- setzen. Dann bleibt der schön dort wo er erzeugt wurde.

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:	Infos zum Werbeplatz >>
speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

Markus_30
Moderator
CAx-Architect

Beiträge: 5551
Registriert: 21.03.2005

Windows 10 (21H2)
NX 2007 Series

erstellt am: 31. Jul. 2008 18:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für DirrtyHarry


Hallo,

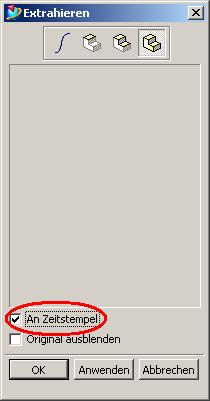

was Felix schon gesagt hat, möchte ich noch mit einem Screenshot ergänzen.

------------------
Gruß

Markus
