Thema: Unterbrochene Ansicht in der Zeichnung (3615 mal gelesen)
|
Kopernikus82 Mitglied

 Beiträge: 17 Registriert: 15.05.2008
|
erstellt am: 24. Jul. 2008 11:43 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute könnte mir jemand kurz erklären wie ich bei NX5 eine unterbrochene Ansicht erzeuge? Mein Problem dabei ist, dass ich immer nur ein Teil des unterbrochenen Abschnittes erzeugen kann, ich muss da wohl irgendetwas falsch machen. Bisher bin ich so vorgegangen: Die zu grosse Ansicht markiert -> Einfügen -> Ansicht -> aufgebrochene Ansicht hier habe ich nun den ersten Teil des unterbrochenen Teils markiert. Nun müsste ich noch den zweiten Teil markieren, aber das geht einfach nicht, was muss ich machen, damit es klappt? Vielen Dank für euere Hilfe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bbking Mitglied

 Beiträge: 1419 Registriert: 30.01.2002 CATIA V5R19, div. SPs & HFs CATIA V5R24, div. SPs & HFs NX 9.0.2 Rev. C, GM Package
|
erstellt am: 24. Jul. 2008 11:59 <-- editieren / zitieren --> Unities abgeben:          Nur für Kopernikus82
hallo kopernikus82! hast du den ersten bereich mit einem geschlossenen (!!) kurvenzug markiert? liegen die endpunkte der bruchlinie auf den kanten des bauteils? wenn ich mich recht erinnere, muss mann jden ausschnitt mit anwenden bestätigen, bevor es weiter geht. HTH !! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau

 Beiträge: 2465 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 24. Jul. 2008 12:07 <-- editieren / zitieren --> Unities abgeben:          Nur für Kopernikus82
|
Kopernikus82 Mitglied

 Beiträge: 17 Registriert: 15.05.2008
|
erstellt am: 24. Jul. 2008 12:21 <-- editieren / zitieren --> Unities abgeben:
|
Kopernikus82 Mitglied

 Beiträge: 17 Registriert: 15.05.2008
|
erstellt am: 24. Jul. 2008 12:24 <-- editieren / zitieren --> Unities abgeben:
Ja ich habe den Kurvenzug geschlossen, aber ich kann nicht mit anwenden bestätigen. Ich kann das Feld einfach nicht anklicken. Auch die Punkte liegen auf der Kante des Bauteils. Muss ich vielleicht auf den Ankerpunkt klicken, dass ist das einizge was ich noch anwählen kann. Danke für euere Hilfe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau

 Beiträge: 2465 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 24. Jul. 2008 12:25 <-- editieren / zitieren --> Unities abgeben:          Nur für Kopernikus82
|
Kopernikus82 Mitglied

 Beiträge: 17 Registriert: 15.05.2008
|
erstellt am: 24. Jul. 2008 12:32 <-- editieren / zitieren --> Unities abgeben:
|
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau

 Beiträge: 2465 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 24. Jul. 2008 12:38 <-- editieren / zitieren --> Unities abgeben:          Nur für Kopernikus82
Bestell deinem Chef mal einen schönen Gruß von mir. Ist eine schlechte Angewohnheit von Betrieben, so mit Praktikanten umzugehen. Gerade Praktikanten müssen gut unterstützt werden, sonst haben sie ja nichts von ihrem Praktikum und der Betrieb nichts vom Praktikanten. Bei mir im Büro bekommen die Praktikanten immer die bestmögliche Unterstützung, auch wenn es Zeit kostet, aber das weiss ich ja bevor ich einen Praktikanten einstelle. Viele Grüße Felix Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kopernikus82 Mitglied

 Beiträge: 17 Registriert: 15.05.2008
|
erstellt am: 24. Jul. 2008 12:43 <-- editieren / zitieren --> Unities abgeben:
Hey Leute es klappt immer noch nicht aber ich glaube ich weiss warum, die Punkte liegen nicht genau auf den Körperkanten, obwohl ein Hakten bei Konstruktionslinien fangen drin ist. Hat jemand Vorschläge? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kopernikus82 Mitglied

 Beiträge: 17 Registriert: 15.05.2008
|
erstellt am: 24. Jul. 2008 12:45 <-- editieren / zitieren --> Unities abgeben:
|
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau

 Beiträge: 2465 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 24. Jul. 2008 12:56 <-- editieren / zitieren --> Unities abgeben:          Nur für Kopernikus82
Zitat: Original erstellt von Kopernikus82: ... die Punkte liegen nicht genau auf den Körperkanten, ...

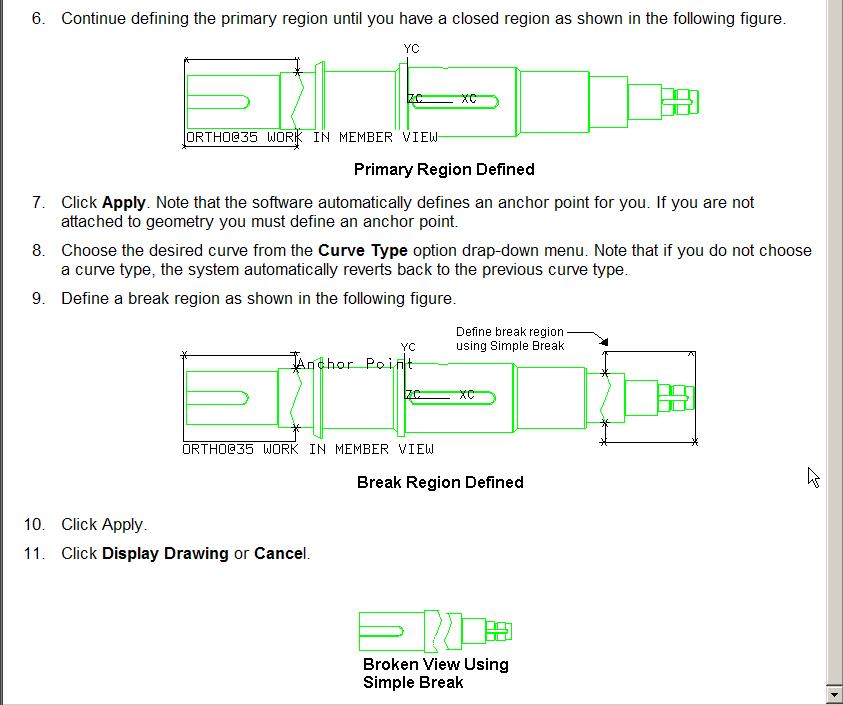

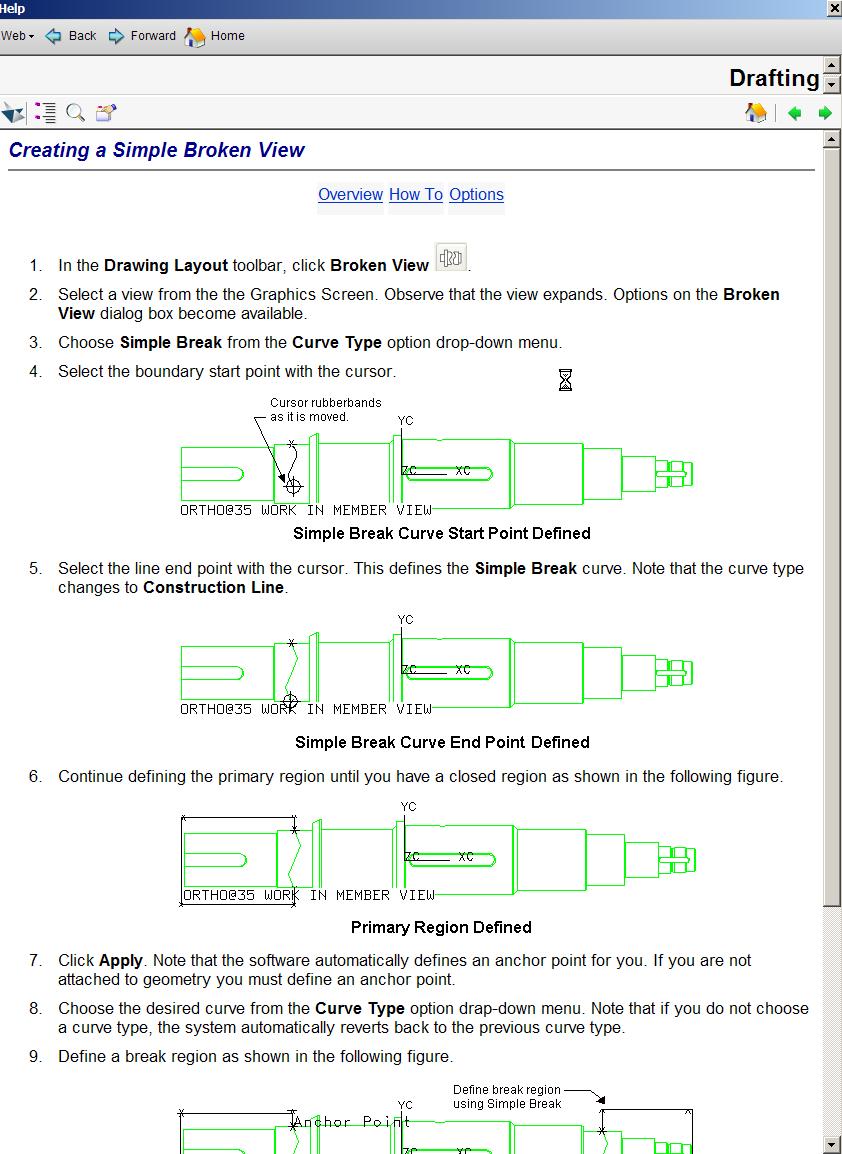

Welche Punkte? Die der Begrenzungen? Die müssen nicht auf den Körperkanten liegen. Also: ersten Bereich umfahren (muß geschlossen sein) dann Ankerpunkt definieren Apply drücken zum akzeptieren zweiten Bereich umfahren (muß geschlossen sein) dann Ankerpunkt definieren Apply drücken zum akzeptieren Disply drawing sheet cancel Das wars dann eigentlich. Viele Grüße Felix Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kopernikus82 Mitglied

 Beiträge: 17 Registriert: 15.05.2008
|
erstellt am: 24. Jul. 2008 13:16 <-- editieren / zitieren --> Unities abgeben:
|
FelixM Ehrenmitglied V.I.P. h.c. Dipl.- Ing. Schiffbau

 Beiträge: 2465 Registriert: 17.05.2004 NX1-NX CR Star CCM++ 2023 Heeds TC13 Alma ActCut 3.8 Rhino 8 Paramarine 2023 Bricscad 24 Dell M7770 in Dock 64GB I9 RTX A3000 3xSSD Win10 3x 25" Dell U2515H
|
erstellt am: 24. Jul. 2008 13:20 <-- editieren / zitieren --> Unities abgeben:          Nur für Kopernikus82
|
master001 Mitglied Projektingenieur

 Beiträge: 454 Registriert: 25.02.2005
|
erstellt am: 28. Aug. 2008 15:16 <-- editieren / zitieren --> Unities abgeben:          Nur für Kopernikus82
Hat jmd von euch einen Tipp wie ich bei einer Ansicht mehere Schnitte anordne Ansicht3 | Ansicht4 Schnitt | Schnitt ____________________|________________________ Ansicht1 Schnitt | Schnitt Ansicht 2 | | Mein Problem ist der 4te Schnitt lässt sich nur in x Richtung anordnen und nicht in y Richtung Gruß PT [Diese Nachricht wurde von master001 am 28. Aug. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
