Autor Thema:  Zeichnungserstellung (6151 mal gelesen)
master001
Mitglied
Projektingenieur


Sehen Sie sich das Profil von master001 an!   Senden Sie eine Private Message an master001  Schreiben Sie einen Gästebucheintrag für master001

Beiträge: 454
Registriert: 25.02.2005

erstellt am: 16. Mai. 2008 12:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Moin,

hat jemand hier zufällig Erfahrungen damit, wie ich es in einer Zeichnung schaffe, dass die Silhouette meiner Bauteile eine dicke Kontur haben und alle anderen Kanten der Draufsicht dünn dargestellt werden?

Schönes Wochenende

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Milan0
Mitglied



Sehen Sie sich das Profil von Milan0 an!   Senden Sie eine Private Message an Milan0  Schreiben Sie einen Gästebucheintrag für Milan0

Beiträge: 211
Registriert: 03.08.2007

NX7.5.2.5
Win7 Prof. (64bit)

erstellt am: 16. Mai. 2008 14:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für master001 10 Unities + Antwort hilfreich

das könntest du ja auch über skizze in ansicht machen.

einfach silhouette nachzeichnen und dann dicke linie anwählen, oder halt eine "dicke" farbe zuweisen. (je nachdem wie ihr die linienstärke steuert)

musst dann halt im skizzenmodus "objektfarbe anzeigen" wählen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

uwe.a
Ehrenmitglied
maschbau-ing.


Sehen Sie sich das Profil von uwe.a an!   Senden Sie eine Private Message an uwe.a  Schreiben Sie einen Gästebucheintrag für uwe.a

Beiträge: 1939
Registriert: 20.12.2000

Windows7/64Pro
Vmware UG16-Nx10beta

erstellt am: 16. Mai. 2008 14:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für master001 10 Unities + Antwort hilfreich

Ansichten - Stil im spez. Fall über RenderingSets
mfg
uwe.a

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

master001
Mitglied
Projektingenieur


Sehen Sie sich das Profil von master001 an!   Senden Sie eine Private Message an master001  Schreiben Sie einen Gästebucheintrag für master001

Beiträge: 454
Registriert: 25.02.2005

erstellt am: 17. Mai. 2008 08:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Moin danke Euch beiden,

@Milan0
das klappt nicht, dasich gelegentlich die Kontur verändert

@uwe.a
Über Ansichten Stil kann ich nur Silhouetten nur ein uns ausstellen aber keine spez. Strichstärke zuweise, zudem wird nicht die komplette Umlaufende Kontur als Silhouette dargestellt. Ich bräuchte ne Ansteuerung der Silhouetten ähnlich wie bei Glatten Kanten

LG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bumba
Mitglied
B.Eng. Maschinenbau


Sehen Sie sich das Profil von Bumba an!   Senden Sie eine Private Message an Bumba  Schreiben Sie einen Gästebucheintrag für Bumba

Beiträge: 24
Registriert: 17.04.2008

erstellt am: 17. Mai. 2008 09:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für master001 10 Unities + Antwort hilfreich

hallo master001

du kanst die kontur wählen und mit RMAUS-"Anzeige bearbeiten"- unter dem reiter "Allgemein"- "Breite" strichstärken einstellen.

oder habe ich dich falsch verstanden?

mfg
Bumba

[Diese Nachricht wurde von Bumba am 17. Mai. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

master001
Mitglied
Projektingenieur


Sehen Sie sich das Profil von master001 an!   Senden Sie eine Private Message an master001  Schreiben Sie einen Gästebucheintrag für master001

Beiträge: 454
Registriert: 25.02.2005

Win 10
UG NX 12

erstellt am: 17. Mai. 2008 10:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Bumba,

ich möchte nicht alle Konturen bzw. sichtbaren Kanten gleich haben. Die äußeren Konturen bzw. Silhouetten sollen dick gezeichnet werden, während alle anderen sichtbaren Kanten dünn dargestellt werden sollen.

Mfg

Master001

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bumba
Mitglied
B.Eng. Maschinenbau


Sehen Sie sich das Profil von Bumba an!   Senden Sie eine Private Message an Bumba  Schreiben Sie einen Gästebucheintrag für Bumba

Beiträge: 24
Registriert: 17.04.2008

erstellt am: 17. Mai. 2008 15:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für master001 10 Unities + Antwort hilfreich




hallo master001

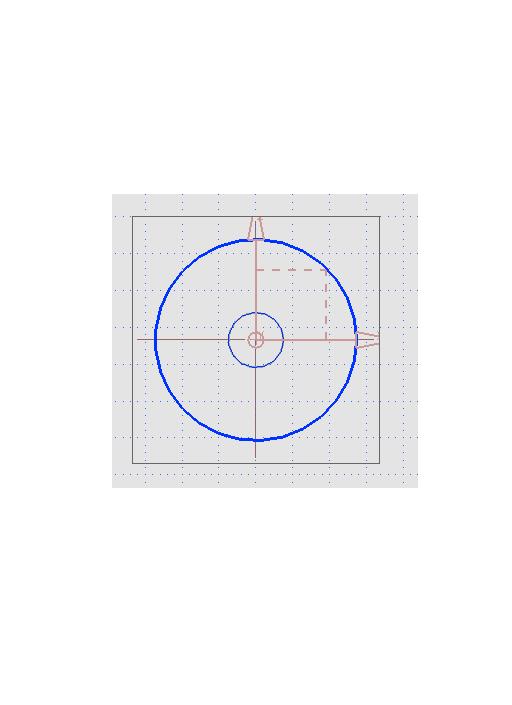

so oder nicht(siehe pic)???

mfg
Bumba

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Juri
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Juri an!   Senden Sie eine Private Message an Juri  Schreiben Sie einen Gästebucheintrag für Juri

Beiträge: 162
Registriert: 17.09.2004

NX 1946, Win 10, ohne Teamcenter, 24 GB RAM

erstellt am: 17. Mai. 2008 16:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für master001 10 Unities + Antwort hilfreich

Ist nicht einfach, aber geht.
Unter Zeichnungserstellung den Ansichtenstil für sichtbare Linien auf Original stellen, dann im Modeling unter Voreinstellung, Objekt die Strichstärke für Linien etc. auf dick stellen.

Nun über Einfügen, Kurve aus Körpern, Isokline Kurven, die gewünschte Richtung auswählen, dann den gewünschten Blickwinkel einstellen, dann den Winkel auf 0° einstellen und den Körper auswählen.

...und die fetten assoziativen Silhouette genießen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FelixM
Ehrenmitglied V.I.P. h.c.
Dipl.- Ing. Schiffbau


Sehen Sie sich das Profil von FelixM an!   Senden Sie eine Private Message an FelixM  Schreiben Sie einen Gästebucheintrag für FelixM

Beiträge: 2465
Registriert: 17.05.2004

NX1-NX CR
Star CCM++ 2023
Heeds
TC13
Alma ActCut 3.8
Rhino 8
Paramarine 2023
Bricscad 24
Dell M7770 in Dock
64GB
I9
RTX A3000
3xSSD
Win10
3x 25" Dell U2515H

erstellt am: 17. Mai. 2008 19:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für master001 10 Unities + Antwort hilfreich

Zitat:
Original erstellt von Juri:
Ist nicht einfach, aber geht.
Unter Zeichnungserstellung den Ansichtenstil für sichtbare Linien auf Original stellen, dann im Modeling unter Voreinstellung, Objekt die Strichstärke für Linien etc. auf dick stellen.

Nun über Einfügen, Kurve aus Körpern, Isokline Kurven, die gewünschte Richtung auswählen, dann den gewünschten Blickwinkel einstellen, dann den Winkel auf 0° einstellen und den Körper auswählen.

...und die fetten assoziativen Silhouette genießen.


Womit die Zeichnungserstellung teurer wäre als die Erstellung des gesamten 3D Modells  .

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

master001
Mitglied
Projektingenieur


Sehen Sie sich das Profil von master001 an!   Senden Sie eine Private Message an master001  Schreiben Sie einen Gästebucheintrag für master001

Beiträge: 454
Registriert: 25.02.2005

erstellt am: 17. Mai. 2008 23:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

@Bumba
ja sowas meine ich

@Juri
es dreht sich nicht um ein Teil sind um ein ganzes Schiff samt Einrichtung. Die sichtbaren Körperkanten sollen Dünn sein, damit sie in der Zeichnung nicht hervorstechen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

master001
Mitglied
Projektingenieur


Sehen Sie sich das Profil von master001 an!   Senden Sie eine Private Message an master001  Schreiben Sie einen Gästebucheintrag für master001

Beiträge: 454
Registriert: 25.02.2005

Win 10
UG NX 12

erstellt am: 20. Mai. 2008 12:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hat noch jemand Vorschläge?


Gruß

master001

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FelixM
Ehrenmitglied V.I.P. h.c.
Dipl.- Ing. Schiffbau


Sehen Sie sich das Profil von FelixM an!   Senden Sie eine Private Message an FelixM  Schreiben Sie einen Gästebucheintrag für FelixM

Beiträge: 2465
Registriert: 17.05.2004

NX1-NX CR
Star CCM++ 2023
Heeds
TC13
Alma ActCut 3.8
Rhino 8
Paramarine 2023
Bricscad 24
Dell M7770 in Dock
64GB
I9
RTX A3000
3xSSD
Win10
3x 25" Dell U2515H

erstellt am: 20. Mai. 2008 13:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für master001 10 Unities + Antwort hilfreich


Kanten.pdf


Hallo master001,

wenn du in NX5 in den view preferences unter visible lines die Linienstärke auf thick stellst, werden nur die äußeren Kanten dick dargestellt, auch bei sheetbodys, die aus mehreren sheets bestehen. Alle sichtbaren Kanten, die innerhalb liegen, bleiben dünn (siehe Anhang). Die Strichstärke beim Plot kannst du dann ja über Farben definieren.
Hilft dir das evt. schon weiter?

Da es für ein Schiff ist, gehe ich davon aus, daß du evt. auch die NXship Lizenz hast. Da kannst du im Drafting dann Linienstärken per Solid verteilen, automatisch per view oder Zeichnung. Das ganze wird in einem XML definiert. Voraussetzung für diese Funktion (insert - shipbuilding - drafting line) sind Attribute auf den Solids, die das Bauteil spezifizieren. Anhand dieser Spec. wird dann aus dem XML die Linienstärke und auch der Linientyp gesetzt.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

master001
Mitglied
Projektingenieur


Sehen Sie sich das Profil von master001 an!   Senden Sie eine Private Message an master001  Schreiben Sie einen Gästebucheintrag für master001

Beiträge: 454
Registriert: 25.02.2005

erstellt am: 20. Mai. 2008 14:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Moin Felix,

danke für deine Antwort, bei deinem PDF Dokument sehe ich leider keinen Unterschied zwischen den Strichstärken. Ich habe einen Motor mit etlichen Details als ein Volumenbauteil. Die Sichtbaren Kanten sollen Dünn dargestellt werden, während die Silhouetten Dick dargestellt werden sollen. Ich möchte also nicht einzelne Kanten "Dick" andere "Dünn" haben sondern ALLE KANTEN DÜNN und der Rand des Volumenkörpers auf der Zeichnung soll Dick dargestellt werden.

Der NXship-Bereich funktioniert bei uns momentan leider noch nicht richtig.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FelixM
Ehrenmitglied V.I.P. h.c.
Dipl.- Ing. Schiffbau


Sehen Sie sich das Profil von FelixM an!   Senden Sie eine Private Message an FelixM  Schreiben Sie einen Gästebucheintrag für FelixM

Beiträge: 2465
Registriert: 17.05.2004

NX1-NX CR
Star CCM++ 2023
Heeds
TC13
Alma ActCut 3.8
Rhino 8
Paramarine 2023
Bricscad 24
Dell M7770 in Dock
64GB
I9
RTX A3000
3xSSD
Win10
3x 25" Dell U2515H

erstellt am: 20. Mai. 2008 14:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für master001 10 Unities + Antwort hilfreich

Genau so ist das auf dem PDF. Zoom mal weiter rein, dann kannst du es sehen.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

master001
Mitglied
Projektingenieur


Sehen Sie sich das Profil von master001 an!   Senden Sie eine Private Message an master001  Schreiben Sie einen Gästebucheintrag für master001

Beiträge: 454
Registriert: 25.02.2005

erstellt am: 20. Mai. 2008 15:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Wenn ich das nur für einzelne Körper haben möchte muss ich das dann über Rendering Sets steuern oder?

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FelixM
Ehrenmitglied V.I.P. h.c.
Dipl.- Ing. Schiffbau


Sehen Sie sich das Profil von FelixM an!   Senden Sie eine Private Message an FelixM  Schreiben Sie einen Gästebucheintrag für FelixM

Beiträge: 2465
Registriert: 17.05.2004

NX1-NX CR
Star CCM++ 2023
Heeds
TC13
Alma ActCut 3.8
Rhino 8
Paramarine 2023
Bricscad 24
Dell M7770 in Dock
64GB
I9
RTX A3000
3xSSD
Win10
3x 25" Dell U2515H

erstellt am: 20. Mai. 2008 15:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für master001 10 Unities + Antwort hilfreich

Habe das nochmal mit einem komplexeren Teil, einem Motor wie bei dir, nachvollzogen. Jetzt ist es deutlich.
bei meinem angehängten Beispiel funktioniert das, auch bei einem Motor funktioniert alles so wie es laut NX soll. Aber du möchtest noch etwas Anderes. Bei dir sollen nicht die Kantenlinien an nicht stetigen Kanten des Solids dicker sein, sondern die scheinbar äußere Begrenzung des Solids im View.
Und das ist natürlich per View und Section unterschiedlich, also nicht vorher zu definieren. So wie ich es sehe ist also doch noch Handarbeit angesagt, doch es wäre für das Shipdrafting einen ER wert.
Tut mir leid, daß ich da im Moment nicht weiterhelfen kann, aber evt. hat ja doch noch jemand eine Idee.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

master001
Mitglied
Projektingenieur


Sehen Sie sich das Profil von master001 an!   Senden Sie eine Private Message an master001  Schreiben Sie einen Gästebucheintrag für master001

Beiträge: 454
Registriert: 25.02.2005

erstellt am: 20. Mai. 2008 16:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


NXGraphicsWindowImage.pdf


Felix ...

ich habe es mit deinen Einstellungen probiert,...
aber das Ergebnis sieht ganz anders aus ...

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

FelixM
Ehrenmitglied V.I.P. h.c.
Dipl.- Ing. Schiffbau


Sehen Sie sich das Profil von FelixM an!   Senden Sie eine Private Message an FelixM  Schreiben Sie einen Gästebucheintrag für FelixM

Beiträge: 2465
Registriert: 17.05.2004

NX1-NX CR
Star CCM++ 2023
Heeds
TC13
Alma ActCut 3.8
Rhino 8
Paramarine 2023
Bricscad 24
Dell M7770 in Dock
64GB
I9
RTX A3000
3xSSD
Win10
3x 25" Dell U2515H

erstellt am: 20. Mai. 2008 17:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für master001 10 Unities + Antwort hilfreich

Welche Version? Meins habe ich mit export pdf aus NX5 erstellt.

Viele Grüße

Felix

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

master001
Mitglied
Projektingenieur


Sehen Sie sich das Profil von master001 an!   Senden Sie eine Private Message an master001  Schreiben Sie einen Gästebucheintrag für master001

Beiträge: 454
Registriert: 25.02.2005

erstellt am: 21. Mai. 2008 11:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich benutze NX5. Wenn ich im Ansichtsstil die sichtbaren Linien auf dick schalte werden auch in UG bereits alle Linien auch innerhalb dick gezeichnet

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
