Thema: Gleiche Radien mit nur einer Bemassung? (7809 mal gelesen)

Kopernikus82
Mitglied

Senden Sie eine Private Message an Kopernikus82

Schreiben Sie einen Gästebucheintrag für Kopernikus82

Beiträge: 17
Registriert: 15.05.2008

erstellt am: 15. Mai. 2008 15:26

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo Leute, ich bin neu hier und habe noch nicht viel mit NX5 gearbeitet. Kann mir jemand sagen wie ich 2 gleiche Radien mit nur einer Bemassung erzeuge? Bitte mit ausführlicher Anleitung, da ich das Programm noch nicht kenne.
Vielen Dank im Voraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Sirus
Ehrenmitglied
CAD Applikationsentwickler

Senden Sie eine Private Message an Sirus

Schreiben Sie einen Gästebucheintrag für Sirus

Beiträge: 1571
Registriert: 03.06.2004

SolidWorks2022

erstellt am: 15. Mai. 2008 15:55

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kopernikus82

beide kanten anwählen....

------------------
gruss urs

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kopernikus82
Mitglied

Beiträge: 17
Registriert: 15.05.2008

erstellt am: 15. Mai. 2008 16:03

<-- editieren / zitieren -->

Unities abgeben:

Wenn ich das mache, vermasst NX den Abstand der 2 Mittelpunkte der Radienbögen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jesse01
Mitglied
Kuli-Konstrukteur

Senden Sie eine Private Message an Jesse01

Schreiben Sie einen Gästebucheintrag für Jesse01

Beiträge: 206
Registriert: 11.06.2007

NX12

erstellt am: 15. Mai. 2008 16:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kopernikus82

Willkommen Kopernikus.
Kannst du bitte genauere Infos geben?
Geht es um die Bemaßung in einer Zeichnung, oder um die Erzeugung von Kurvengeometrie in einer Skizze, oder ... ?
Jesse

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kopernikus82
Mitglied

Beiträge: 17
Registriert: 15.05.2008

erstellt am: 15. Mai. 2008 16:37

<-- editieren / zitieren -->

Unities abgeben:

Entschuldigt, es geht um die Bemassung in einer Zeichnung. Ich habe da 2 gleiche Radien direkt neben einander und ich würde die gerne mit einer Masszahl und einem sich aufteilenden Masspfeil bemassen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jesse01
Mitglied
Kuli-Konstrukteur

Beiträge: 206
Registriert: 11.06.2007

NX12

erstellt am: 15. Mai. 2008 17:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kopernikus82


Also ich mach das immer so:

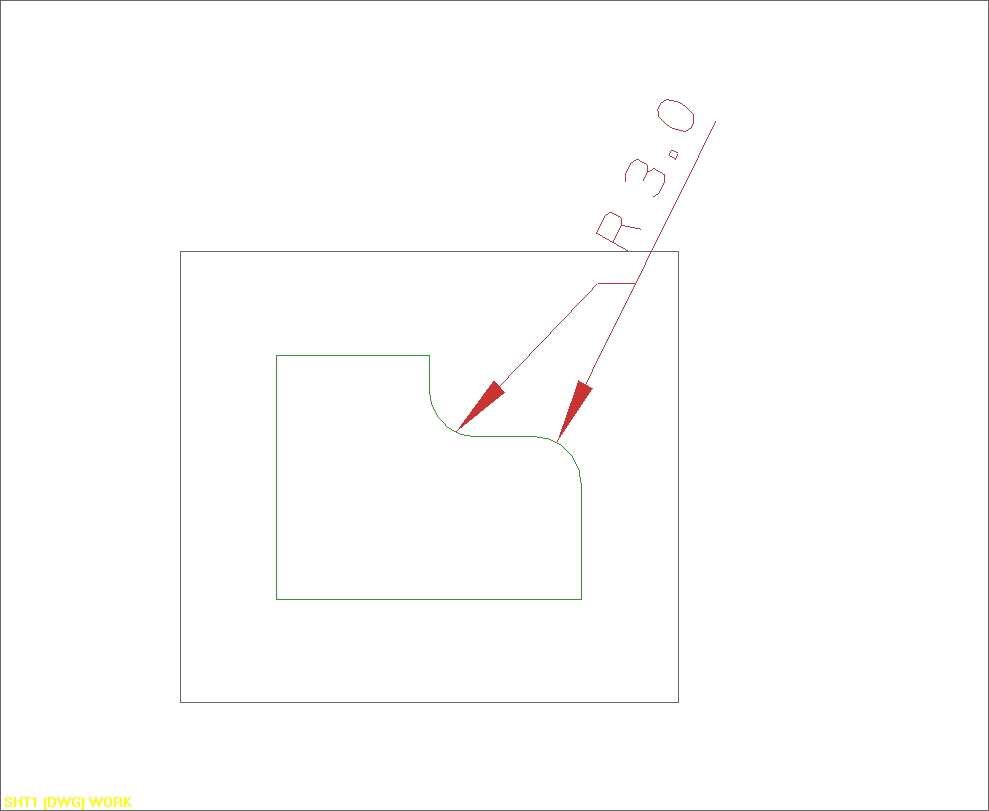

die erste Radienbemaßung ganz normal erzeugen. Dann im Texteditor ein Leerzeichen "schreiben" und mit Bezugspfeil am zweiten Radius anhängen. Dann den "Text" so platzieren, dass er zum ersten Maß passt. (Siehe angehängtes Bild.)
Den kurzen waagerechten Strich bekommst du bei Bedarf über > Stil bearbeiten - Wert "D"=0 < weg...

Ich glaube, ne offizielle Funktion hierfür gibts es nicht...
Gruhs, Jesse

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Kopernikus82
Mitglied

Beiträge: 17
Registriert: 15.05.2008

erstellt am: 15. Mai. 2008 17:05

<-- editieren / zitieren -->

Unities abgeben:

hey super, auf die Idee bin ich gar nicht mehr gekommen einfach den Wert D auf "null" zu setzten.
Danke an alle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Milan0
Mitglied

Senden Sie eine Private Message an Milan0

Schreiben Sie einen Gästebucheintrag für Milan0

Beiträge: 211
Registriert: 03.08.2007

NX7.5.2.5
Win7 Prof. (64bit)

erstellt am: 15. Mai. 2008 17:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kopernikus82

und ich hab mich nicht getraut meine pfuschlösung zu erzählen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus_30
Moderator
CAx-Architect

Senden Sie eine Private Message an Markus_30

Schreiben Sie einen Gästebucheintrag für Markus_30

Beiträge: 5551
Registriert: 21.03.2005

Windows 10 (21H2)
NX 2007 Series

erstellt am: 16. Mai. 2008 05:41

<-- editieren / zitieren -->

Unities abgeben:

Nur für Kopernikus82

Zitat:
Original erstellt von Milan0:
und ich hab mich nicht getraut meine pfuschlösung zu erzählen :D

So lange es in NX keine Funktion dafür gibt, dass man bei einer Radiusbemaßung mehrere Radien gleichzeitig anwählt, werde ich die Radien weiterhin einzeln vermaßen. Ich denk immer an den nächsten, der die Zeichnung in die Finger bekommt und sie ändern muss. Stelle dir vor, einer deiner Radien ändert sich. Jetzt hängt da die händisch erzeugte "Maßlinie" rum, die auf eine andere Bemaßung zeigt. Das hat mit Assoziativität nix mehr zu tun. Folge: Bei der Zeichnungsaktualisierung merkts keiner und das Teil kommt am Ende falsch und ihr könnt die Dinger schlimmstenfalls wegschmeißen.

------------------
