Hallo,

zuerst möchte ich mich einmal kurz vorstellen ;-)

Mein Name ist Christian, bin 27 Jahre alt und arbeite seit 3 Monaten mit NX4 (zuvor 3 1/2 Jahre Hicad Next)

Nun zu meinem Problem, ich hoffe die Blechspezies unter euch können mir helfen!

Ich möchte im Blechmodul an ein Grundblech einen Flansch in einer bestimmten Gradzahl anbringen.
Leider bin ich noch nicht dahinter gekommen wie ich es anstelle, daß ich die eingegebenen Flanschlängenmaße ( 100mm und 20mm) schlußendlich auch erreiche, bzw. sie sich
auf den virtuellen Schnittpunkt der beiden Flächen beziehen.Unter 90° stimmt das ganze natürlich, da die schnittpunkte senkrecht zu einander stehen.

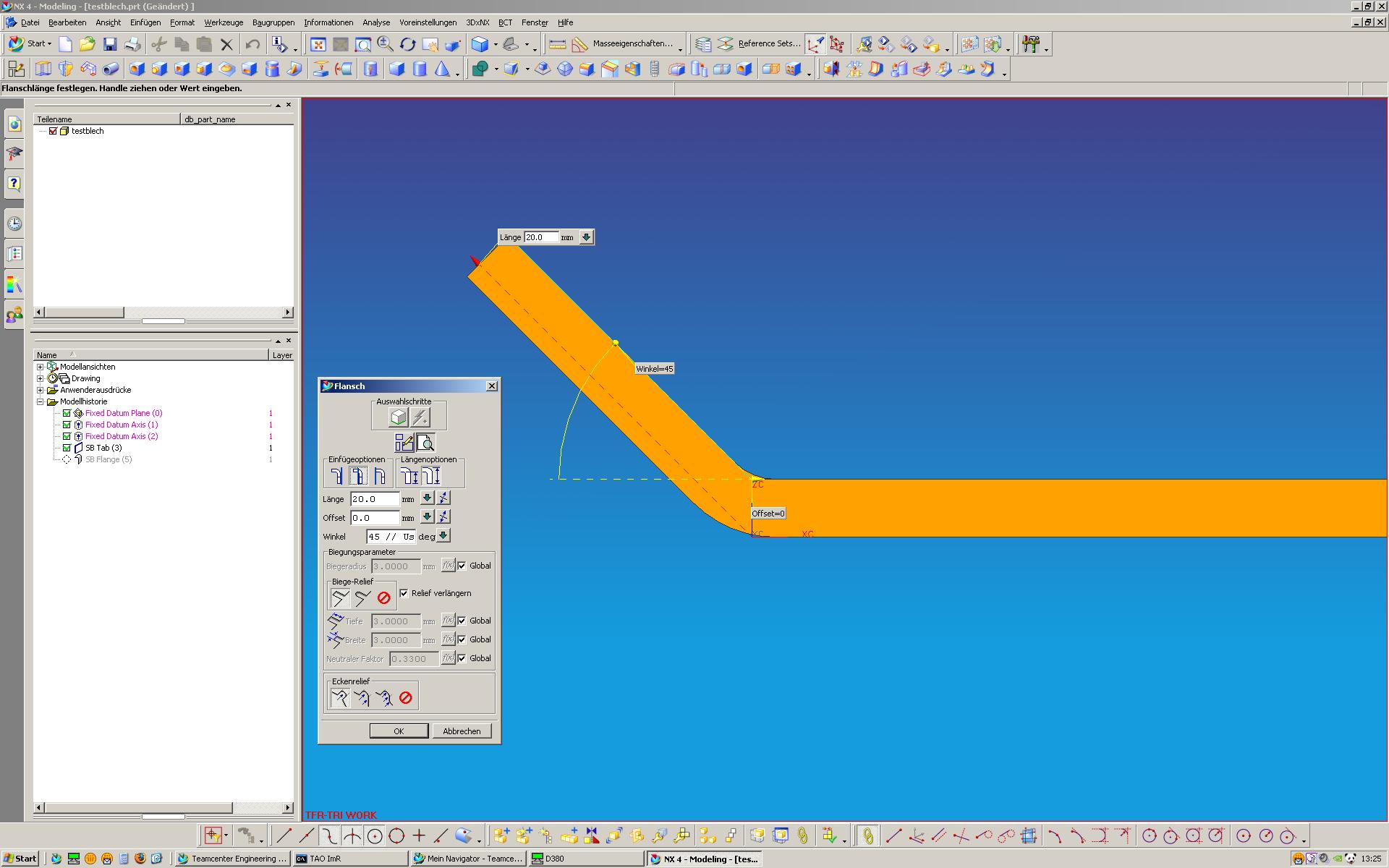

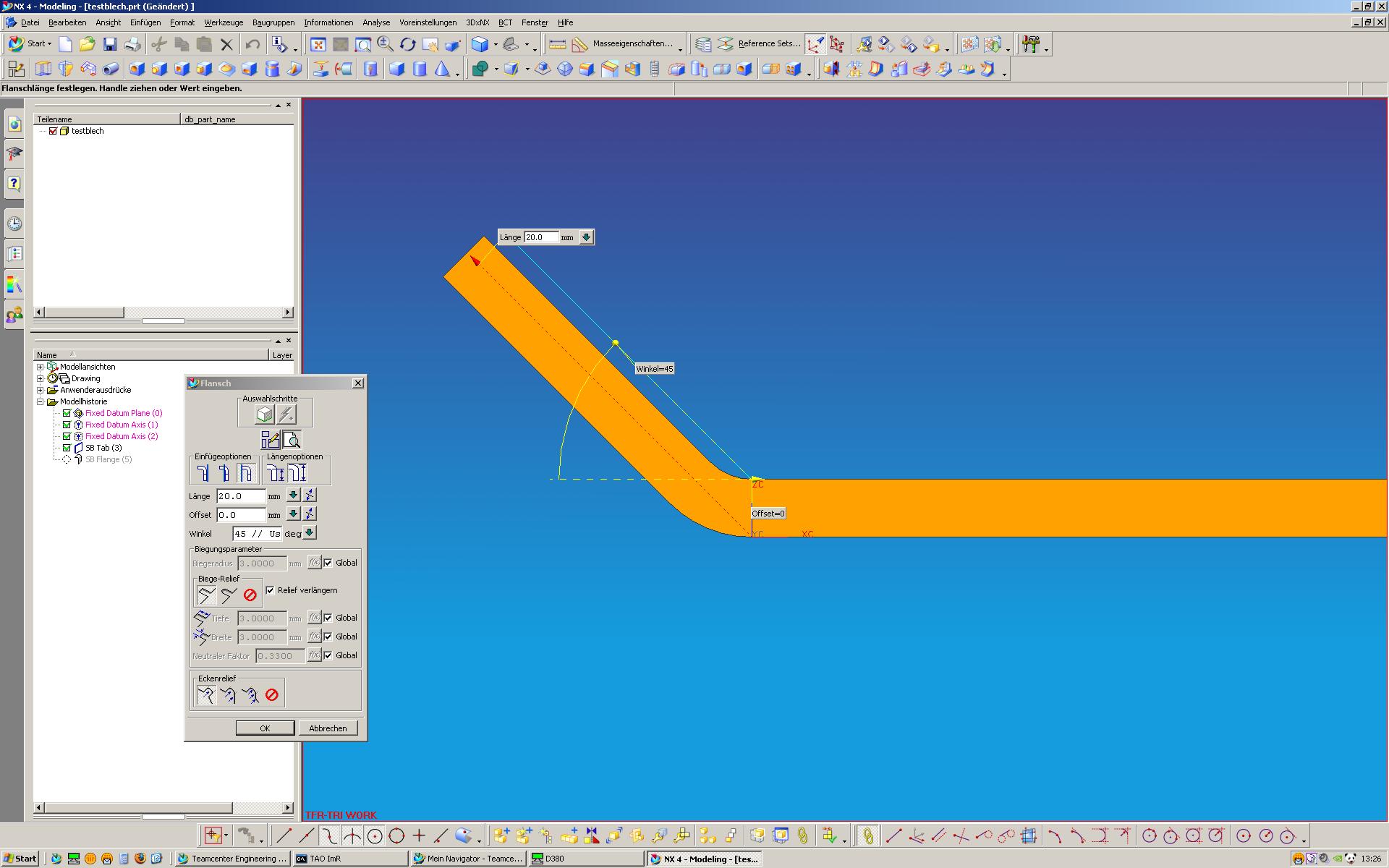

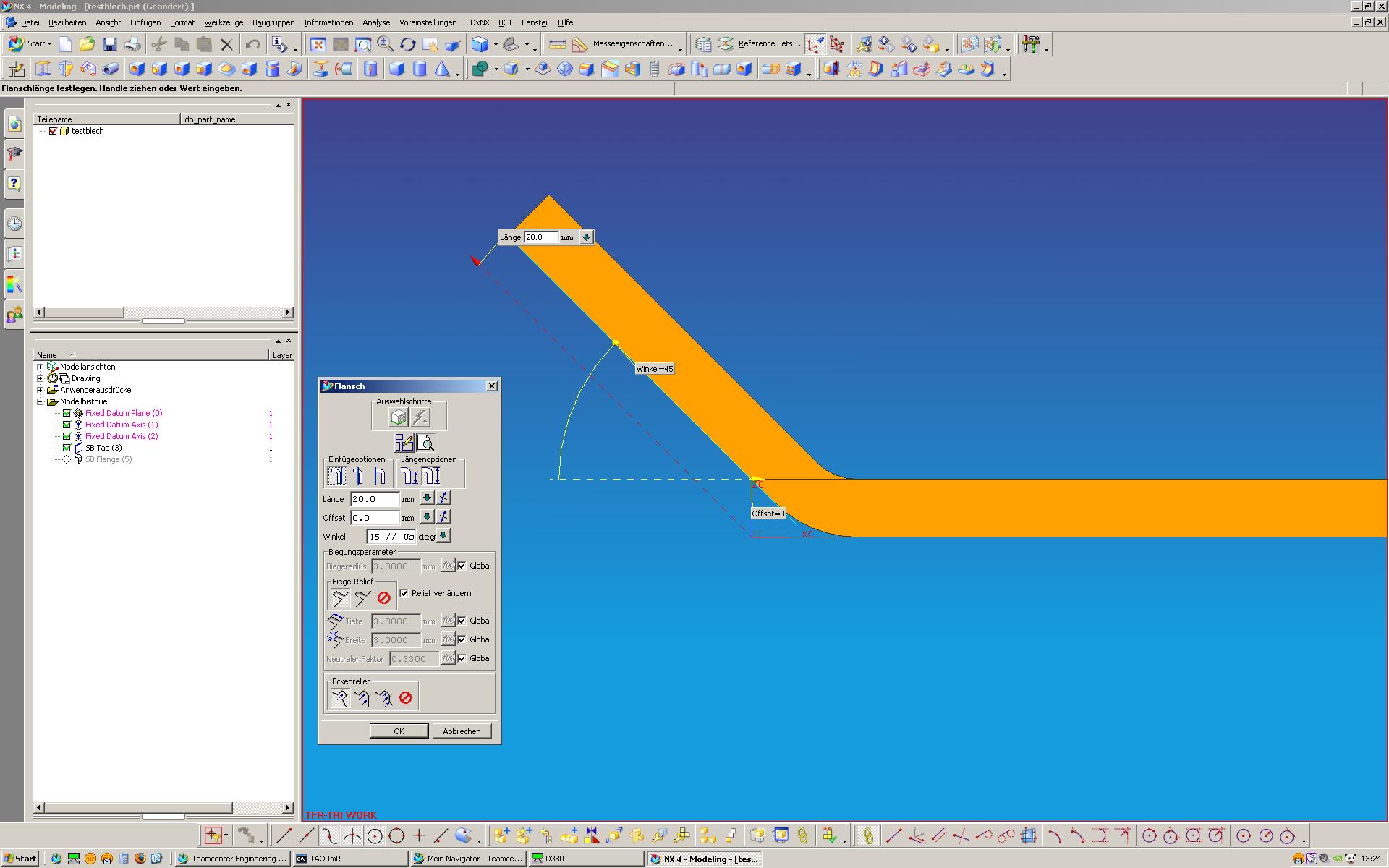

Die 3 Einfügeoptionen im Menü "Flansch" verschieben das Blech um einen bestimmtem Betrag nur leider nich auf die rot angedeutete gestrichelte Linie, die eigentlich die Richtig wäre!

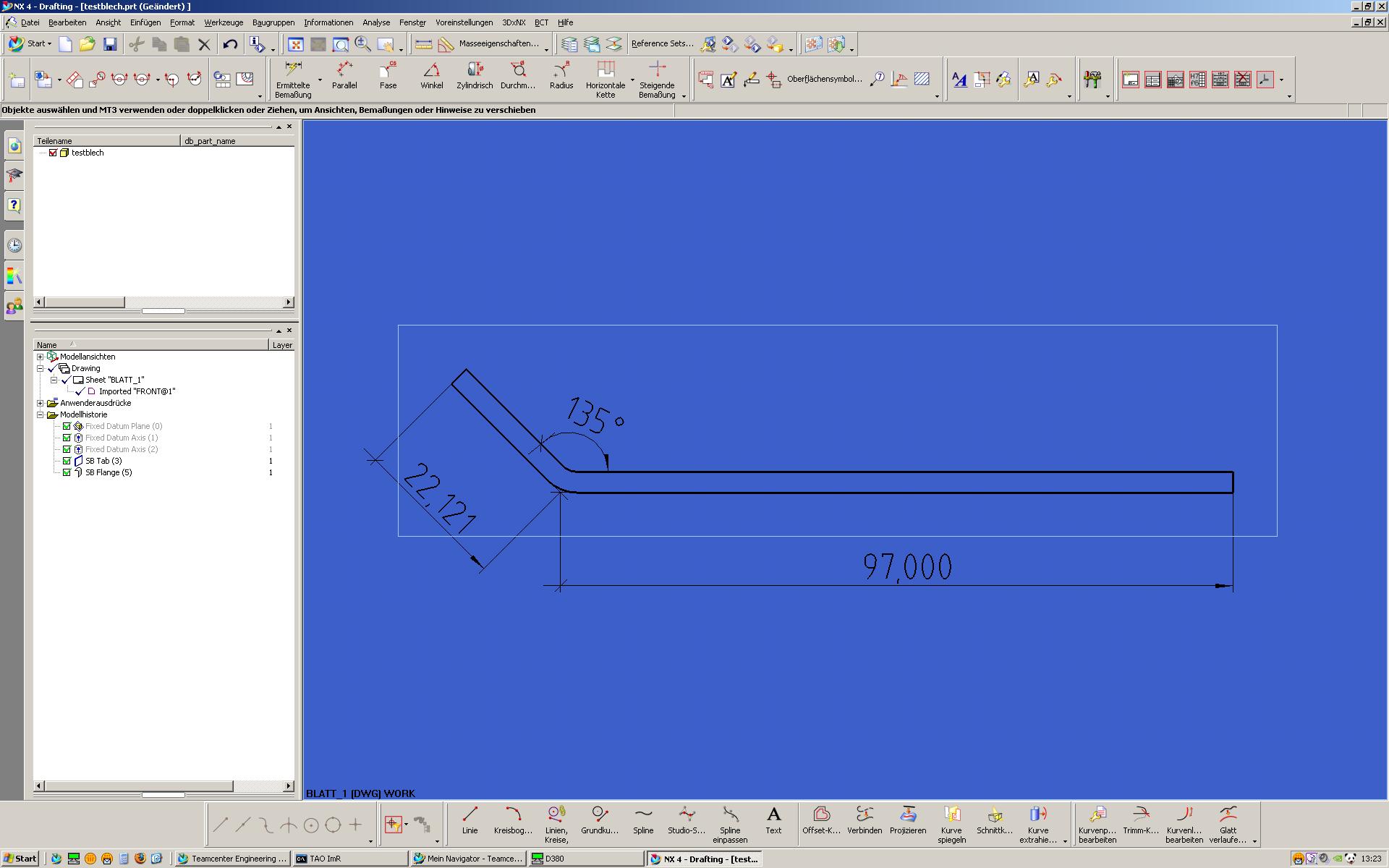

Ich habe ein paar Screenshots gemacht die das Problem verdeutlichen sollen.

Vielen Dank für eure Hilfe,....

Gruß Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

90_grad.JPG 135_grad.JPG einfuegeoption_1.JPG

...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Christian,
also ich habe mir das mal angeschaut und ausprobiert.... du hast recht... bei mir ist das auch so.... ich versteh das auch nicht....

------------------
Grüßle
Lea

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,
ich kenn Blech nur aus NX3,
aber da mache ich solche Konturen mit dem Konturflansch und da passt das dann auch.
HTH Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Werds jetzt dann auch mal mit Konturflansch versuchen. Aber daß es mit einfachen Flansch nicht richtig funktioniert ist ja wohl ein Bug!?!?!?!?!?!?!
Das ganze Blechmodul ist wohl noch ausbaufähig!

Kann es mal einer von euch bitte in NX5 versuchen?!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
einem Kollegen von mir ist das auch bereits vor geraumer Zeit aufgefallen. Des Rätsels Lösung ist gewesen, dass sich die Längenmaße auf den inneren virtuellen Schnittpunkt beziehen. War auch für mich unbefriedigend, da in unserem Betrieb die Außenmaße  bemaßt werden :-(
Da wir UG des öfteren bei uns im Hause haben, wurde mir dieser Sachverhalt so bestätigt. Ob das ganze als ER oder als Bug eingestuft wurde, weiß ich gerade nicht mehr.

------------------
Gruß
Harry

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Konturflansch.JPG Gehrung.JPG

Mahlzeit,

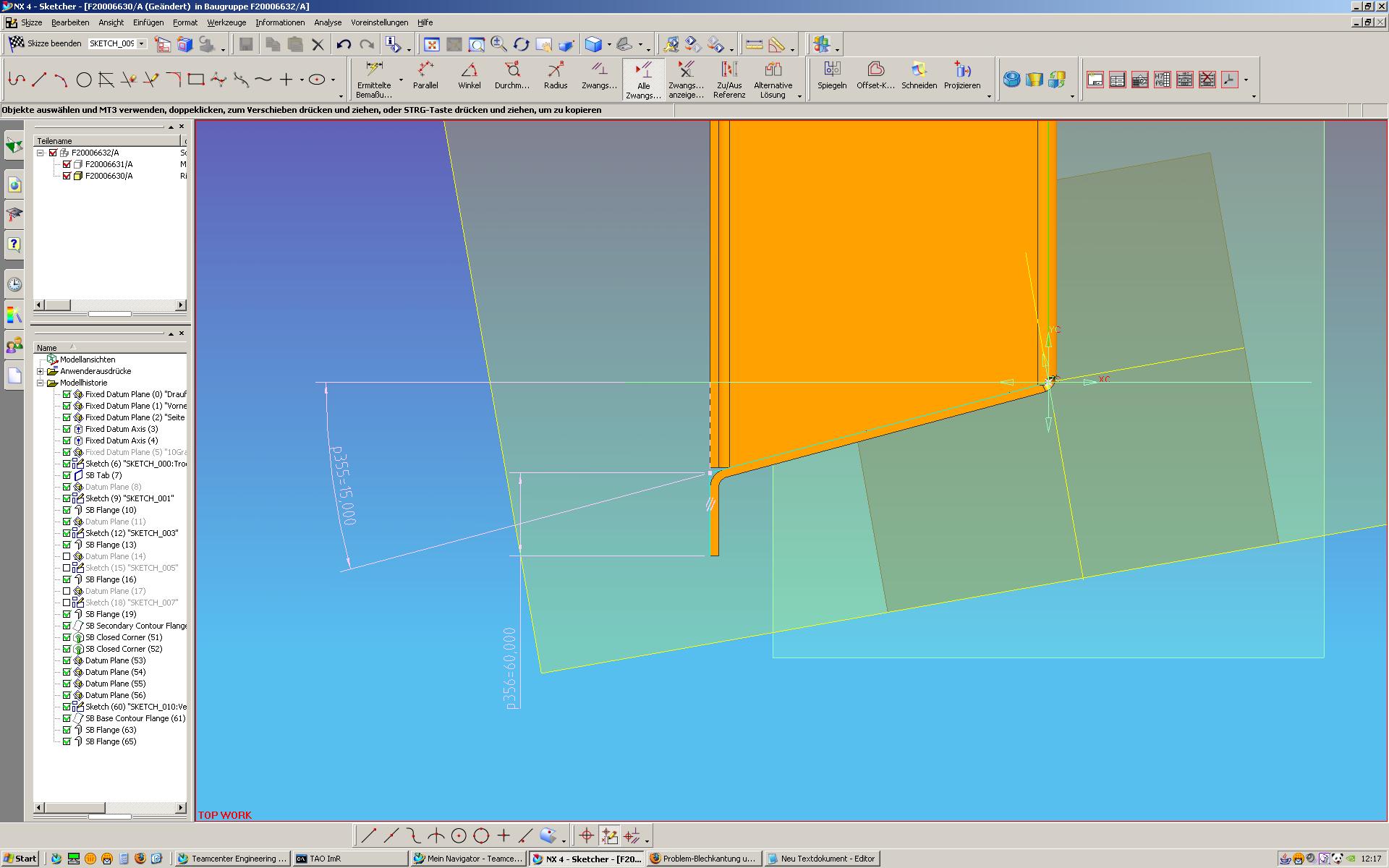

Habe es jetzt mal mit Konturflansch versucht, leider ist dann das Problem, daß mein Grunblechabmaß 2400mm nicht mehr gehalten wird wenn ich die innere Blechkante auswähle um den oberen Bug mit 60 zu bemaßen.
