Hallo Leute,
ist arbeite mit NX4 und stehe vor dem Problem, dass ich keine dimetrische Ansicht erzeugen kann. Vom Vorgehen her ist mir klar was ich machen muss, nur fehlen mir die exakten Werte.
Zunächst beschreibe ich erstmal mein Vorgehen:
- Ich befinde mich in der Konstruktionsumgebung
- drehe mein Bauteil in die Frontansicht
- drücke "strg+r" um mein Bauteil zu drehen
- dann drehe ich zunächst um die horizontale Achse um 20,xx°
- anschließend um die vertikale Achse um 19,xx°
- danach speichere ich meine Ansicht mit "Ansicht speichern unter"

Leider fehlen mir wie oben schon erwähnt die exakten Werte um genau die Winkel von 7° und 42° zu treffen. Hierzu habe ich einen Screenshot hochgeladen. Einfach mal anschauen und ihr wisst was ich meine.
Ich bin für jede Hilfe dankbar.
Gruß Bastian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing



Sehen Sie sich das Profil von Meinolf Droste an!   Senden Sie eine Private Message an Meinolf Droste  Schreiben Sie einen Gästebucheintrag für Meinolf Droste

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 07. Feb. 2008 15:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bastian1 10 Unities + Antwort hilfreich




Hallo Bastian,

mach es dir nicht so schwer. In den Anwenderstandards, siehe Pic, den Haken setzen bei "Dimetrische Ansichten". Dann speichern, anschließend solltest du deine dimetrischen Ansichten haben. Überprüfen kannst du das im Teilenavigator unter "Modellansichten"

grüße Meinolf

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bastian1
Mitglied
Student


Sehen Sie sich das Profil von Bastian1 an!   Senden Sie eine Private Message an Bastian1  Schreiben Sie einen Gästebucheintrag für Bastian1

Beiträge: 11
Registriert: 15.06.2007

erstellt am: 08. Feb. 2008 11:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Meinolf,

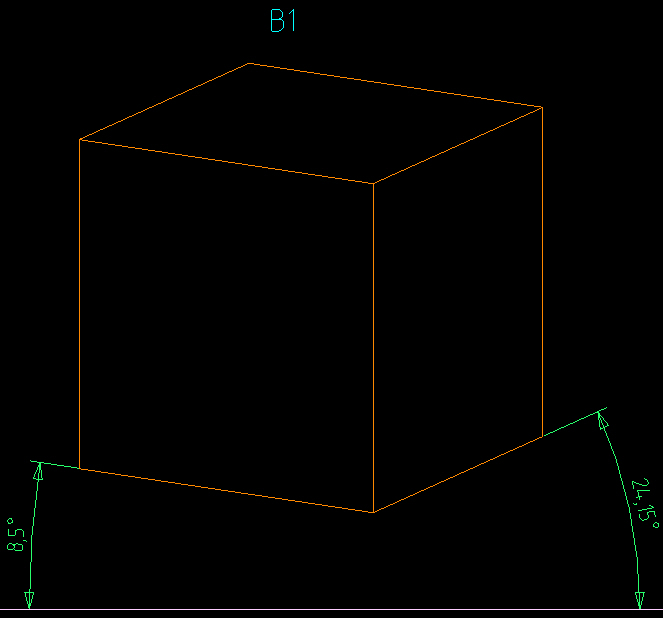

ich hab die Ansichten in den Anwenderstandards aktiviert, jedoch schein UG etwas anderes unter einer dimetrischen Ansicht zu verstehen als ich (und der Hoischen...). Da sind die Winkel von 7° und 42° nicht umgesetzt worden.
Schau dir bitte mal mein angehängten Screenshot an.
Gruß Bastian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing



Sehen Sie sich das Profil von Meinolf Droste an!   Senden Sie eine Private Message an Meinolf Droste  Schreiben Sie einen Gästebucheintrag für Meinolf Droste

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 08. Feb. 2008 13:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bastian1 10 Unities + Antwort hilfreich

Yep,

wo du Recht hast hast du Recht

Kannst ja mal ne Call bei UGS aufmachen. Würde ich mir aber nicht viel von versprechen.
grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Overcast
Mitglied



Sehen Sie sich das Profil von Overcast an!   Senden Sie eine Private Message an Overcast  Schreiben Sie einen Gästebucheintrag für Overcast

Beiträge: 111
Registriert: 21.12.2005

erstellt am: 11. Mrz. 2008 17:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Bastian1 10 Unities + Antwort hilfreich


Zitat:
Original erstellt von Meinolf Droste:

Kannst ja mal ne Call bei UGS aufmachen. Würde ich mir aber nicht viel von versprechen.

Warum so pessimistisch?

Die Darstellung nach DIN EN ISO 5456-4 obliegt einer manuellen Herleitung und wuerde eine orthogonale/parallele Projektion verzerren.
Wenn das Seitenverhaeltnis nach DIN EN ISO 5456-4 exakt [1:1:0.5] betragen soll, koennen die Winkel mit berechneter Axonometrie nicht 7° und 42° betragen.
Es ergibt sich vielmehr ein projezierter Kippwinkel von 7.2° und 41.4°
Die Rotationswinkel um die Bildschirmachsen sind demnach:
um Z: 19.4712°
um X: 20.7048°

Das folgende VB Skript nutzt eine Transformationsmatrix und kann z.B. in eine Toolbar eingebunden werden:

Code:

' Create a 'DIN EN ISO 5456-4' Dimetric View in Modeling
' and save the view as custom view
' so that it can be imported in Drafting
Option Strict Off
Imports System
Imports NXOpen

Module NXJournal
Sub Main

Dim theSession As Session = Session.GetSession()
Dim displayPart As Part = theSession.Parts.Display

Dim matrixT As Matrix3x3
matrixT.Xx = 0.935414289
matrixT.Xy = 0.353553544
matrixT.Xz = 0.0
matrixT.Yx = -0.117851227
matrixT.Yy = 0.311804883
matrixT.Yz = 0.942808996
matrixT.Zx = 0.333333462
matrixT.Zy = -0.881917007
matrixT.Zz = 0.333333462

displayPart.ModelingViews.WorkView.Orient(matrixT)

Dim view1 As View
view1 = displayPart.Views.SaveAs(displayPart.ModelingViews.WorkView, "DIMETRIC_ISO5456-4", False, False)

End Sub
End Module

Um die Symbolleiste global zur Verfuegung zu stellen, kann man eine eigene Toolbardatei *.tbr Datei erzeugen.

Beispiel myviews.tbr:

Code:
TITLE   MYVIEWS
VERSION 170
DOCK TOP
BUTTON DIMETRIC
LABEL  Dimetric DIN EN ISO 5456-4
BITMAP dimetric.bmp
ACTION create_dimetric_view_according_to_din_en_iso_5456-4.vb



Die Dateien myviews.tbr, dimetric.bmp und das VB Skript muessen beim Start von NX zugaenglich sein.
Es gibt mehrere Moeglichkeiten, Startverzeichnisse in NX zu definieren.

1)
Verzeichniseintrag in %UGII_BASE_DIR%\ugii\menus\custom_dirs.dat

2)
Verzeichnis ueber eine der Systemvariablen UGII_USER_DIR, UGII_SITE_DIR oder UGII_GROUP_DIR definieren.

In diesem Verzeichnis dann folgende Unterverzeichnis-Struktur anlegen:

\application

\startup
       create_dimetric_view_according_to_din_en_iso_5456-4.vb
       myviews.tbr

Beim Start von NX wird die Toolbardatei dann automatisch geladen.

Gruß vom Overcast

[Diese Nachricht wurde von Overcast am 11. Mrz. 2008 editiert.]
