Hallo zusammen,

bevor ich zu meinem Problem komme, möchte ich zunächst allen einen guten Start ins Jahr 2008 wünschen.

Zum Problem: Ich habe eine Zeichnung, die ich als CGM exportiert habe. Das klappt ansonsten auch immer einwandfrei. Bei zwei Zeichnungen fehlen aber immer jeweils ein paar Linien, wenn ich sie als CGM exportiere. Ich habe keine Ahnung warum. Bei den anderen Zeichnungen funktioniert alles bestens. Hat das schon mal jemand von Euch gehabt, bzw. hat jemand eine Lösung dafür?

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Markus,

ist das eine Baugruppe, aus der Du exportierst?
Das Problem hatte ich schon mal beim Exportieren in dxf/dwg. Das lag dann daran, dass die Baugruppenstruktur nicht aktuell war (Ausrufezeichen in der Windows-Titelleiste vorhanden). Vielleicht ist das beim CGM-Export genauso?!

Grüße

CB

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

danke für die Antwort. Nein, es ist definitiv nicht so. Kein Ausrufezeichen, es handelt sich um ein Einzelteil. Ist eigentlich nur eine Platte mit ein paar Löchern drin (nicht mal Gewinde). Also ein Teil von der einfachsten Sorte. Und es fehlen zwei Kanten der Außenkontur der Platte.

PS.: Das Ausrufezeichen bei Baugruppen muss nicht unbedingt heißen, dass irgendwas an der BG oder einem darin enthaltenen Teil faul ist. Das Ausrufezeichen kommt beispielsweise auch dann, wenn man auf Bezugsebenen verknüpft hat und die Komponenten nicht vollständig geladen hat.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Markus

sind die Kanten Linien?

Ähnliche Probleme die ich kenne sind:

- Format-Außenlinien decken sich mit dem strichlierten Rahmen der Drawing.
- Kreisbögen in Detailansichten werden verschluckt.

------------------
mfg

Grips

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

bei den Fehlenden Linien handelt es sich einmal um eine gerade Linie, und einmal um einen Kreisbogen. Es handelt sich um eine ganz normale Ansicht (keine Einzelheiten, keine Schnittansichten, keine Ausbrüche, keine manuellen Begrenzungen... wirklich nur die ganz normale Ansicht). Bin schon ziemlich ratlos. Die Zeichnungen habe ich jetzt mal als PDF rausgelassen. Gefällt mir nicht so gut, aber zur Not... Im PDF sind übrigens alle Linien da

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

MoinZ,

wie kann das sein, das im PDF alles drin ist und im CGM nicht? Vor dem Erzeugen der PDF Datei wird doch ne CGM erzeugt?
Wie erstellst du denn deine CGM Datei? Über "Datei, Export" oder über die Plotfunktion?

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi, Meinolf,

das CGM erzeuge ich über Datei - Export.
Das PDF wird mit Winplot gedruckt.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dann versuch doch spasseshalber den CGM Export über die Plot-Funktion. Vielleicht funzt es ja besser.
Dann hat man zumindest nen Ansatzpunkt zum Suchen.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, Meinolf,

wie haut das hin, ein CGM über die Druckfunktion rauszulassen? Noch nie so gemacht, daher hab' ich grad keinen Plan.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Markus,

ich habe gerade in der 5er Nixe beide Exportwege getestet, es wird keine CGM Datei erzeugt.
Da muß irgendwo nen Fehler drin stecken

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Markus,

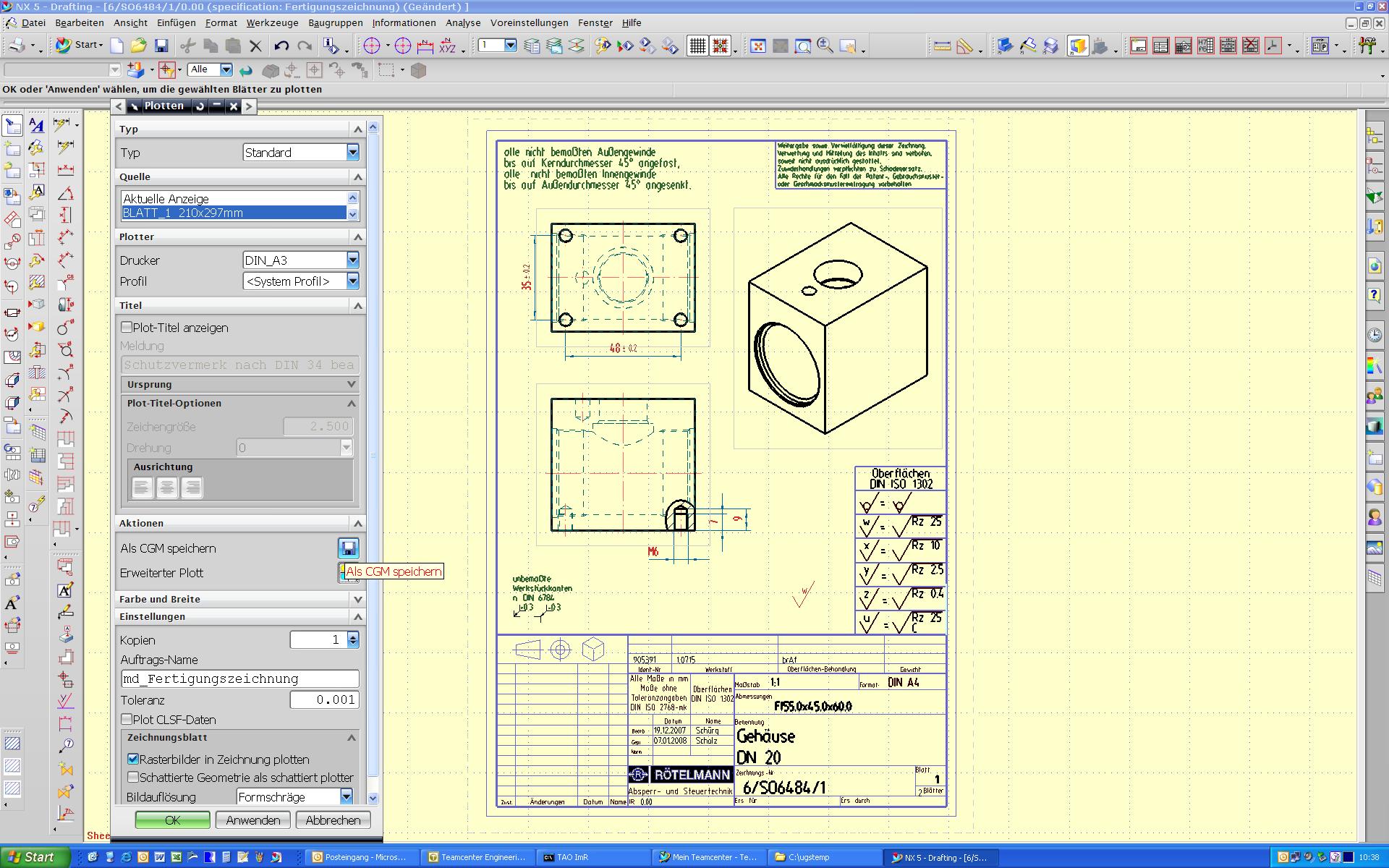

so, jetzt funzt es, siehe Screenshot.

Es gibt definitiv Unterschiede bei den Texten, abhängig davon, ob du die CGM Datei übers Plotten oder den Dateiexport erzeugst.

Ob auch andere Elementtypen betroffen sind, keine Ahnung.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

mit dem Thema, daß CGMs aus der Plot-Umgebung anders aussehen, als aus der Export-Funktion, habe ich mich auch schon mal rumgeärgert.
Das liegt wohl daran, daß dafür unterschiedliche Definitionsdateien benutzt werden. Leider kommt man nach meinem Kenntnisstand aber nicht an die Def.-Datei fürs Plotten ran. Sonst könnte man diese benutzen, um die Def.-Datei für die Export-Funktion anzupassen. Die für den Export findet sich zB unter C:\ugs\ugnx3\UGII\cgmdef.txt.

Nochmal zurück zu dem Ausrufezeichen in der Titelleiste: Gibt es noch mehr Bedeutungen dieses Zeichens? Wird das irgendwo erklärt?

Grüße

CB

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von CB71:
Nochmal zurück zu dem Ausrufezeichen in der Titelleiste: Gibt es noch mehr Bedeutungen dieses Zeichens? Wird das irgendwo erklärt?

Grüße

CB

---

Moin,

meines Wissens kommt das Ausrufezeichen auch, wenn Wave-Links nicht mehr aktuell sind. Ob das irgendwo dokumentiert ist, kann ich leider nicht sagen, würde mich auch interessieren.

Grüße kasalex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo nochmal,

ich bekomm das mit dem CGM-Export über die Plotfunktion einfach nicht gebacken. Wir benutzen Winplot und haben die Plotfunktion über Datei - Plotten nicht eingerichtet. Geht das mit dem CGM über Plotten auch noch anders?

Ich weiß, ich stell' mich gerade wieder etwas an...

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

MoinZ,

IMHO müsste das auch ohne eingerichtete Drucker gehen.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo markus

"datei / plotten / cgm-datei speichern..."
(habe das lange auch nicht gesehen!)

oder eben mit plotfunktion....
"datei / plotten / plotten / drucker_ausgabeformat / cgm exportdatei / drucken / name und ziel definieren /
speichern"

------------------
gruss urs

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

jetzt habe ich den Knopf gefunden. Der CGM-Export über Plotten funktioniert auch, wenn ich keine Plotter eingerichtet habe. Und meine Linien sind mit der Vorgehensweise auch alle da. Vielen Dank an alle.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von kasalex:
Moin,

meines Wissens kommt das Ausrufezeichen auch, wenn Wave-Links nicht mehr aktuell sind. Ob das irgendwo dokumentiert ist, kann ich leider nicht sagen, würde mich auch interessieren.

Grüße kasalex

---

Nur noch der Vollständigkeit halber dazu:

Laut OnlineHelp zeigt das Rufzeichen in der Titelleiste an:
- veraltete Verknüpfungsbedingungen und/oder
- veraltete WAVE Links

aber das ist nicht alles.

& wer sich eine Reportfunktion zum Auflisten der Verursacher wünscht, hängt sich an meinen ER 1448382 mit dran ...

Thomas
