Servus,

ich habe NX3 mit UGTOOLS kann ich irgendwie ohne besonderen tools in meine Zeichnung XYZ Koordinaten einfügen?

Fatih

------------------
Gruss
Fatih

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Fatih!

Was für Koordinaten sollen das denn sein?
Wozu soll das dienen?

Gruß
Wede

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

Rohrleitungskoordinaten (Automobilindustrie)

gruss
fatih

------------------
Gruss
Fatih

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das kommt darauf an, wo Du das KSYS sehen möchtest.

KSYS in allen Ansichten sichtbar:

- in der Zeichnungsdatei in Modleing wechseln
- WCS an die Stelle schieben, wo das KSYS in der Zeichnung liegen soll (ggf. WCS an Geometrie orientieren)
- Format ->WCS ->Speichern =>KSYS wird erzeugt (WCS kann jetzt zurückgeschoben werden)
- Zurück ins Drafting => KSYS in allen Ansichten sichtbar

KSYS einmal auf Zeichnung (z.B. unten links):

- keine Ahnung, macht IMHO auch nicht wirklich Sinn...

------------------
Hoffeeinehilfegewesenzusein

Gruß
Ralf

Improvisieren ist nur dann eine Kunst, wenn man nicht unvorbereitet aussieht...

[Diese Nachricht wurde von Hightower205 am 16. Jul. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi,

ok nun seh ich mein wcs in der zeichnung. was ist wenn ich eine tabb. erzeugen möchte, mit xyz werten (angaben)?

gruss
fatih

------------------
Gruss
Fatih

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

OK, dann steig ich hier aus, dann habe ich die Frage falsch aufgefasst...

Dachte es geht darum einen Ursprung sichtbar zu machen.

Was Du suchst ist wohl eher einer dreidimensionalen Bohtabelle ähnlich...

Sorry...

Gruß
Ralf

[Diese Nachricht wurde von Hightower205 am 16. Jul. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi,

genau das ist es. ähnlich eine bohrtabelle

------------------
Gruss
Fatih

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

da es um Rohrleitungen geht: Kennst du das Tool "NX-Routing"? Das ist ein Rohrtool, mit dem man super einfach Rohre verlegen kann. Auch assoziativ innerhalb einer Baugruppe, sofern man das möchte. Wenn du das Rohr fertiggestellt hast, kannst du so eine Koordinatentabelle rauslassen. Das heißt in NX "Biegebericht", wenn ich mich recht erinnere. Wenn du dieses Tool nicht verfügbar hast, dann würde ich sagen, du lässt dir vom UGS-Reseller deines Vertrauens (oder geringsten Misstrauens, je nach dem) eine Vorführung geben. Gerade wenn man viel mit Rohrleitungen zu tun hat, dann machen sich die doch relativ hohen Anschaffungskosten des Tools schnell bezahlt. Und ne Schulung für das Tool wäre bestimmt auch nicht zu verachten.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

falls man die Tools eines Automobil-Unternehmens hat:
Es gibt im GME-Drafting ein "Auto-Label".

Gruß
Helmut

---

Hi,

nun muss ich meinen chef überzeugen das wir diese zusatz lizenz brauchen.

ich denke das wird schon i.o. gehen. wollte nur nach anderen möglichkeiten suchen bevor ich etwas kaufe.

danke / Gruss
fatih

------------------
Gruss
Fatih

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ic hweiß ja nicht, um wieviele zu bemassende Punkte es geht, aber im Prinzip kannst du die Tabelle mit Bordmitteln ohne irgendwelche Zusatzlizenzen erstellen.
Mit dem Meßwerkzeug erzeugst du assoziative Messungen, z.B. P1_X, P1_Y, P1_Z.
Diese Messungen kannst du ja abspeichern, gibts den Ausdrücken nen sprechenden Namen, und anschließend erzeugst du eine Tabelle.
In der jeweiligen Zelle kannst du mit dem Texteditor den Ausdruck einfügen, fertig.
Wir machen das so bei Schwerpunkten, d.h. es wird zuerst ein assoziativer Schwerpunkt erzeugt, der auf den gewünschten Bezug per ausgemessen wird.

Bei einer üebrschaubaren Anzahl von Punkten sollte das nicht zu viel Aufwand sein, eventuell kann man mit einem kleinen Makro das Ganze etwas automatisieren.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

wie meinst du das?
kannst du bitte etwas ausführlich beschreiben. stehe gerade auf dem schlauch :/ ich habe UG NX3 geht das da auch?
gruss
fatih

------------------
Gruss
Fatih

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Meinolf!

Das ist die Idee, die mir für meine Elektrodenblätter leider noch nie in den Sinn gekommen ist.
Ü´s sind unterwegs.

Gruß
Wede

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

messen_1.GIF messen_2.GIF messen_3.GIF

Fatih,

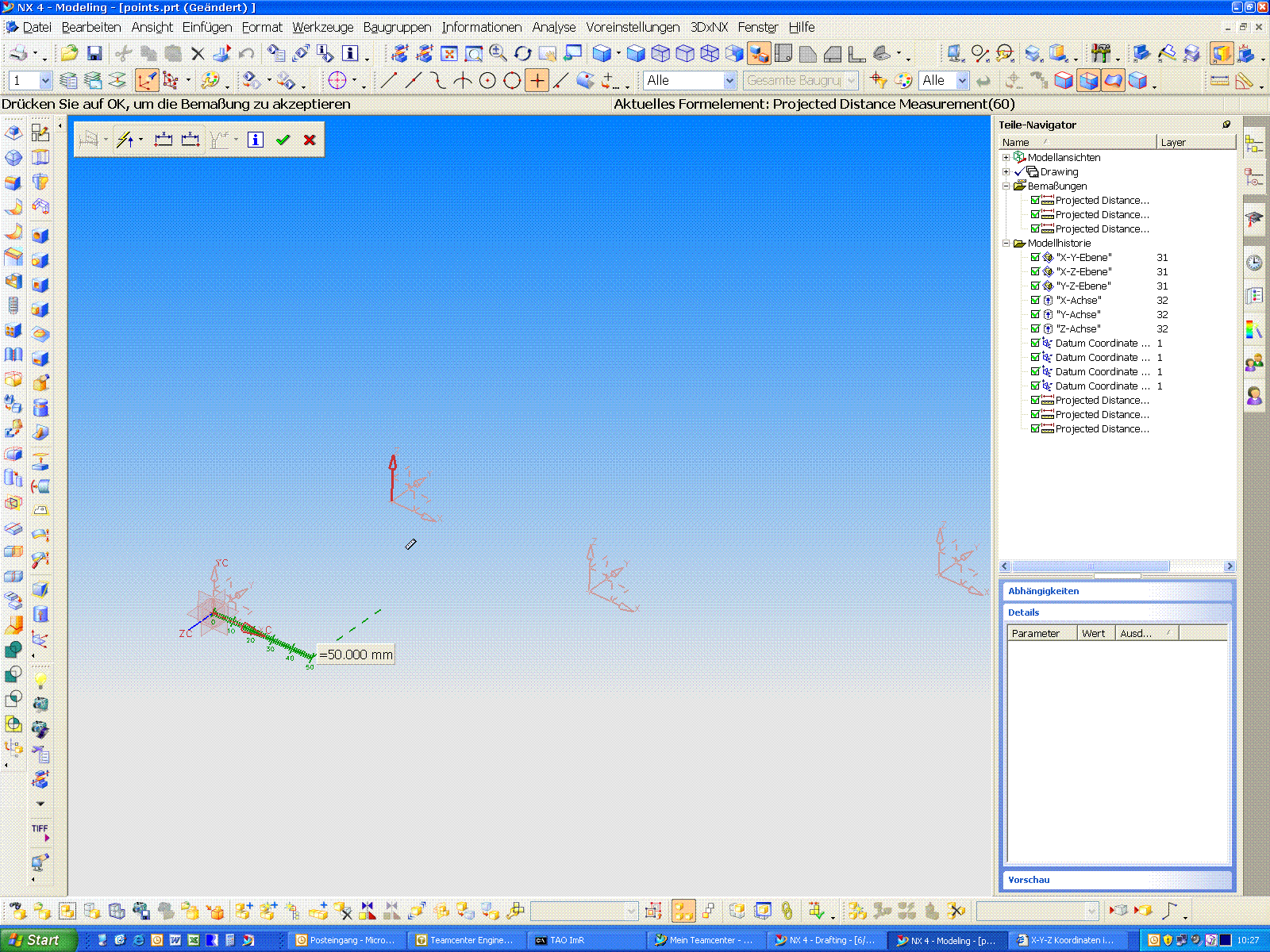

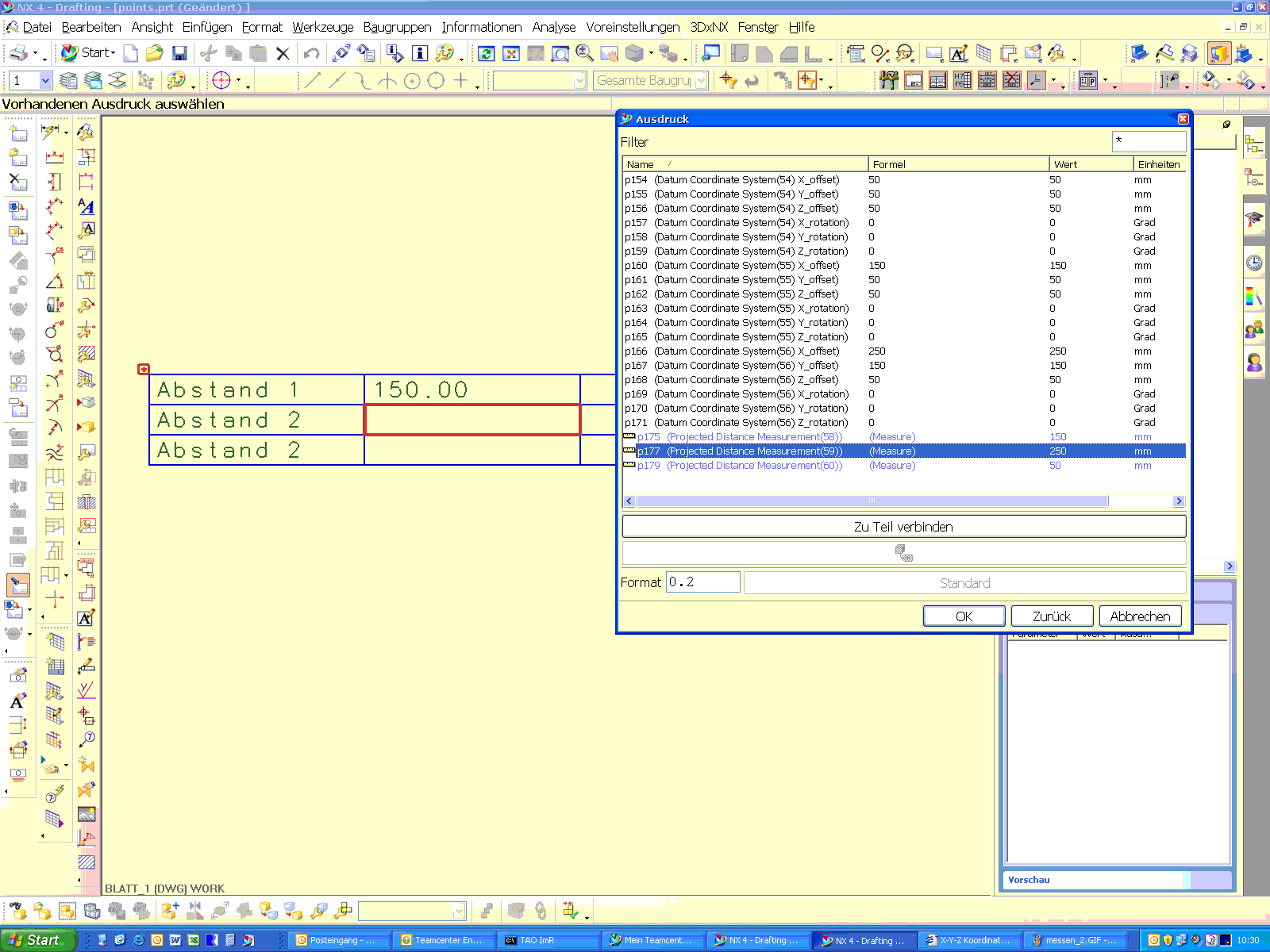

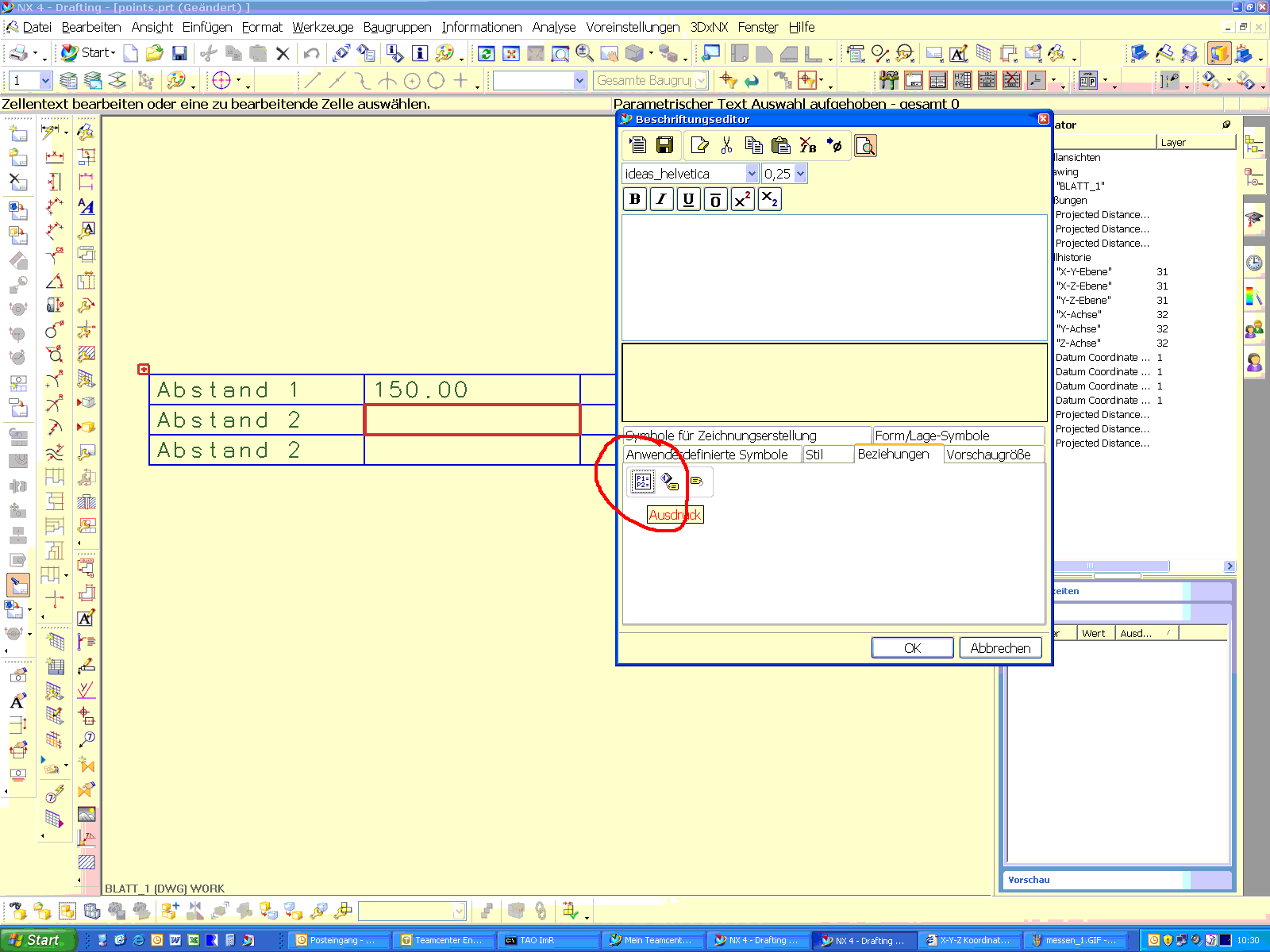

du erzeugst einen Meßwert, siehe Pic 1. Dann erstellst du in der Zeichnung eine Tabelle, gehst in die gewünschte Zelle, rechte Maustaste, "Text bearbeiten", dann "Beziehungen", siehe Pic 2.
In dem dann erscheinenden Fenster wählst du den gewünschten Meßwert aus, kannst noch an der Formatierung schrauben, z.B. Anzahl der Nachkommastellen, fertig.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Falls die Antwort für mich bestimmt sein soll: Danke, Meinolf.

Diese Funktionen, daß man Messwerte als Expressions speichern kann und daß man Drafting diese oder andere Parameter im Annotiation Editor
einfügen kann kannte ich schon.
Nur das ich das ja auch für Positionswerte verwenden könnte ist mir noch nie in den Sinn gekommen....

Gruß
Wede

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Meinolf,

danke für dein Tip, klappt wunderbar. mir war es neu und es ist genau das was ich brauche.
Für unseren Messtechniker musste ich immer drei Koordinaten mit bezug zum nullpunkt vom Rohr WCS angeben. nun muss ich nix mehr tippen. SUPER! nur muss ich noch rausfinden wie ich ohne eine richtung zu wählen vom absoluten nullpunkt zu einem "punkt" ein messwert erzeuge.

danke/gruss
fatih

------------------
Gruss
Fatih

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Fatih,

lege Dir doch Ebenen in den Ursprung. Da die Ebenen unendlich groß sind mißt NX immer den senkrechten Abstand zu diesen Ebenen ohne die Angabe von Richtungen.

Gruß André

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ok soweit so gut.
nun ist aber das probl. es gibt keine vorzeichen rs ist immer plus ?!?

zum beispiel weiss ich das mein punkt
x=-10
y=20
z=-30

ist aber alle werte sind plus...

fatih

------------------
Gruss
Fatih

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Fatih,

dein Beitrag ist mir eben wieder unter die Augen gekommen. Wir haben das Problem mittlerweile per Programm zur Perfektion gebracht.

Wenn du Interesse hast, schick mir eine PM.

Gruß

------------------
Walter Hogger
