Hallo leute,

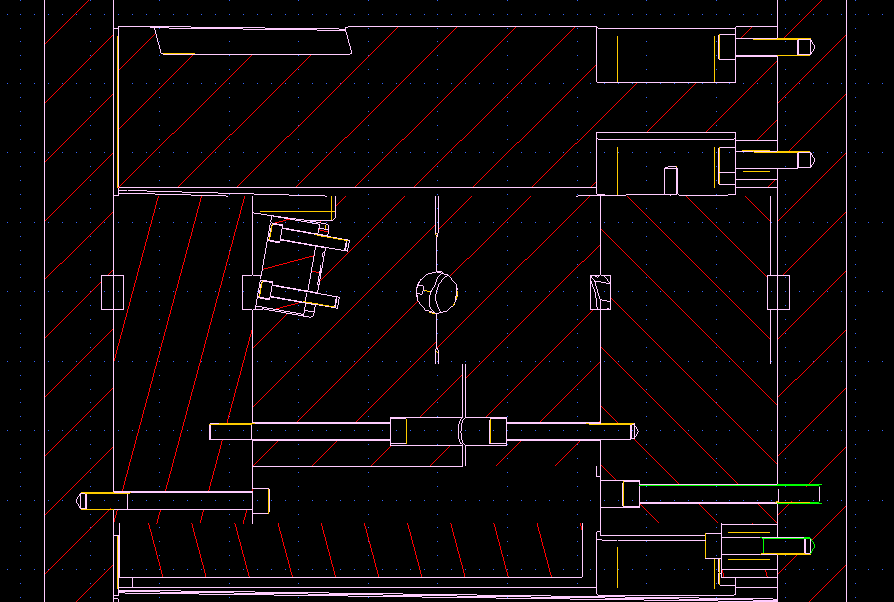

Habe einen Schnitt in einer Zusammenbauzeichnug gelegt. Sieht super unsauber aus. Vor allem den Komponenten, hier Schrauben, die nicht geschnitten sein sollen, fehlt nur die eine oder andere Linie.(siehe GIF) Is das ein NX problem wie auch die Gewindedarstellung( wegen Version 3.02.0 oder einstellungssache. Wollte eigentlich net alles selbst "malen".

Gruß

------------------
MfG
Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jpsonics
Mitglied
Auftragsabwicklung und Konstruktion

Senden Sie eine Private Message an jpsonics

Schreiben Sie einen Gästebucheintrag für jpsonics

Beiträge: 718
Registriert: 04.01.2006

erstellt am: 28. Jun. 2007 14:34

<-- editieren / zitieren -->

Unities abgeben:

Nur für koepfli

Zitat:
Original erstellt von koepfli:
(siehe GIF)

Wo?

------------------
Grüße aus dem Allgäu.
Christian -jpsonics- J.

----

Wenn einem die Sch**** bis zum Hals steht, sollte man den Kopf nicht hängen lassen.

Das Leben ist eine Krankheit, welche durch Sex übertragen wird und immer tödlich endet!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

koepfli
Mitglied
Techniker Maschinenbaukonstrukteur

Beiträge: 224
Registriert: 13.03.2007

NX3.05.03 und TCE V9.1.2.10
I-Deas 10m2
HP Workstation xw6200
Intel Xeon CPU 3.4 GHz
3,25 GB RAM
WIN XP

erstellt am: 28. Jun. 2007 14:38

<-- editieren / zitieren -->

Unities abgeben:


Sorry, war wieder zu schnell oder zerstreut.LOL

------------------
MfG
Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Lupone
Mitglied

Senden Sie eine Private Message an Lupone

Schreiben Sie einen Gästebucheintrag für Lupone

Beiträge: 137
Registriert: 16.04.2003

NX 6.0.5.3 MP 4 / Win XP
HP XW 6400
nVidia Quadro FX 3500
TcEng 2007 - V 10.0.3.9

erstellt am: 28. Jun. 2007 14:40

<-- editieren / zitieren -->

Unities abgeben:

Nur für koepfli

Hallo Markus,

versuch doch mal folgende Einstellung bei deiner Schnittansicht:
Schnittansicht selektieren, rechte Maustaste - Stil, auf Reiter Schraffieren gehen und Haken "Verdeckte Kanten werden schraffiert" setzen.
Lupone

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

koepfli
Mitglied
Techniker Maschinenbaukonstrukteur

Beiträge: 224
Registriert: 13.03.2007

NX3.05.03 und TCE V9.1.2.10
I-Deas 10m2
HP Workstation xw6200
Intel Xeon CPU 3.4 GHz
3,25 GB RAM
WIN XP

erstellt am: 28. Jun. 2007 15:24

<-- editieren / zitieren -->

Unities abgeben:

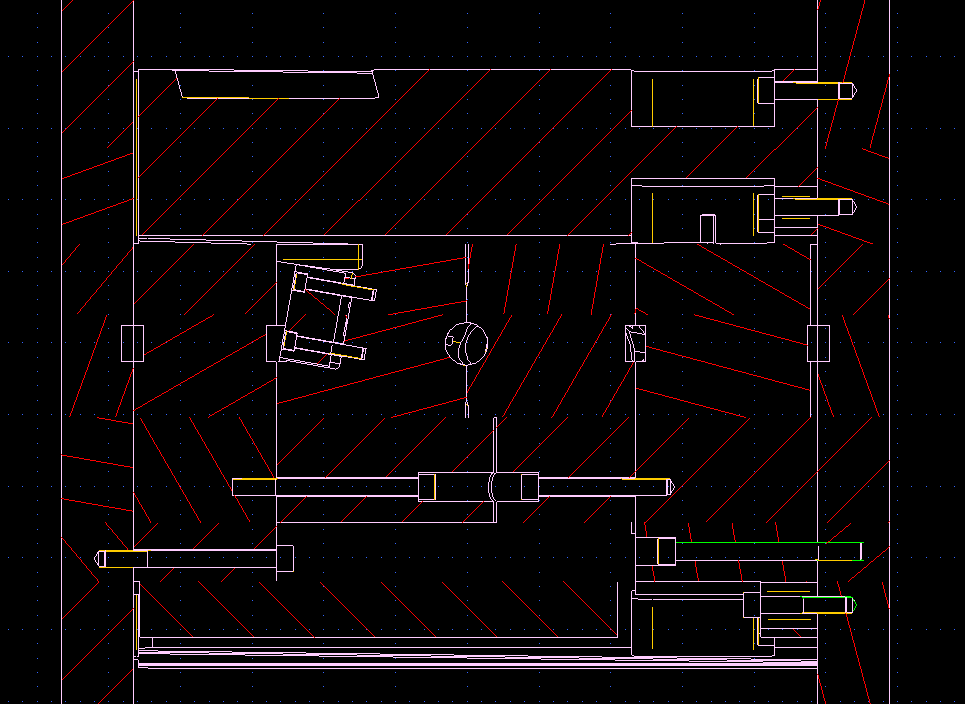

Naja, das dähe dann so aus, auch keine wirkliche verbesserung.

------------------
MfG
Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing

Senden Sie eine Private Message an Meinolf Droste

Schreiben Sie einen Gästebucheintrag für Meinolf Droste

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 28. Jun. 2007 18:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für koepfli

Hallo,

wenn du die fehlenden Linien an den Stufen im Schnitt meinst:

die Dinger heißen Bigeungslinien und lassen sich über den Ansichtsstil einschalten.

Wie so oft gilt: RTFM

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

koepfli
Mitglied
Techniker Maschinenbaukonstrukteur

Beiträge: 224
Registriert: 13.03.2007

NX3.05.03 und TCE V9.1.2.10
I-Deas 10m2
HP Workstation xw6200
Intel Xeon CPU 3.4 GHz
3,25 GB RAM
WIN XP

erstellt am: 29. Jun. 2007 08:55

<-- editieren / zitieren -->

Unities abgeben:

Morgen,

Kann den Haken Biegungslinien im ansichtstil nicht finden, kann es sein, das es den In NX3 noch nicht gibt??
Und was heißt RFTM?

Gruß Markus

------------------
MfG
Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 29. Jun. 2007 09:21

<-- editieren / zitieren -->

Unities abgeben:

Nur für koepfli


Moin Markus,

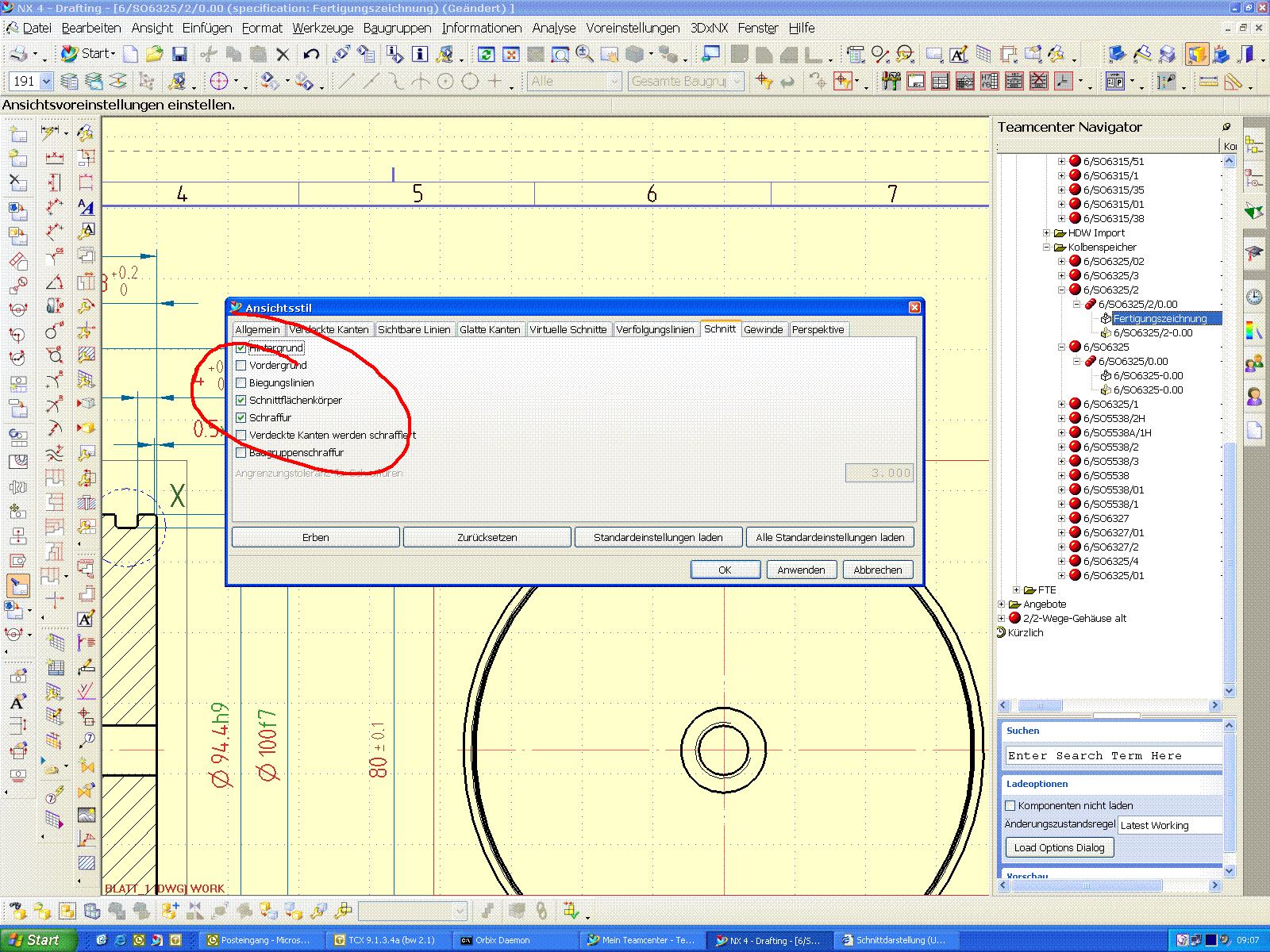

IMHO gibt es das schon länger. Finden tust dun den Schalter unter "Schnitte", siehe Pic.

RTFM = read the fucking manuel :-)

grüße Meinolf

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

koepfli
Mitglied
Techniker Maschinenbaukonstrukteur

Beiträge: 224
Registriert: 13.03.2007

NX3.05.03 und TCE V9.1.2.10
I-Deas 10m2
HP Workstation xw6200
Intel Xeon CPU 3.4 GHz
3,25 GB RAM
WIN XP

erstellt am: 29. Jun. 2007 09:29

<-- editieren / zitieren -->

Unities abgeben:

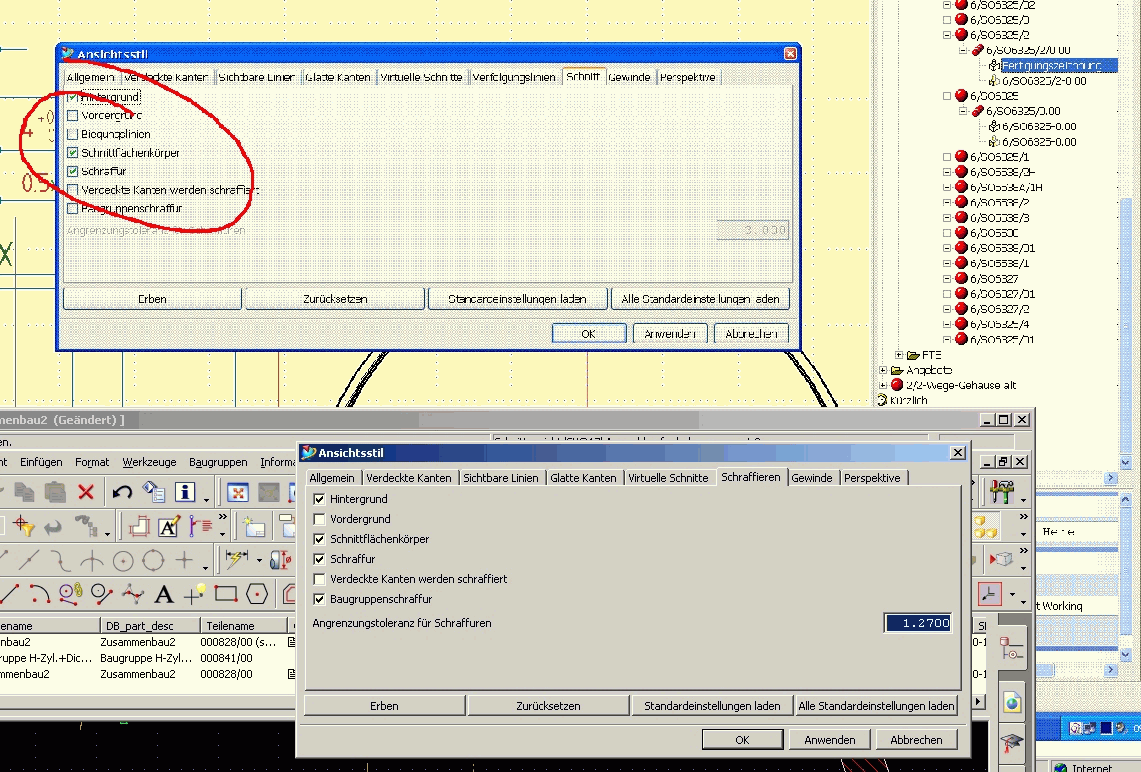

Sorry, mein Menue sieht so aus. und da fehlt es. Schade eigentlich.

------------------
MfG
Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dfe
Mitglied
Techn. Zeichenr

Schreiben Sie einen Gästebucheintrag für Dfe

Beiträge: 92
Registriert: 27.04.2007

HP-XW4300
4GB
FX1400<P>Mechanical2009 SP3
+
NX3

erstellt am: 29. Jun. 2007 10:12

<-- editieren / zitieren -->

Unities abgeben:

Nur für koepfli

Rechtsklick auf die ansicht, stil, glatte kanten,
häkchen bei glatte kanten dicke und linienart auswählen und fertig...

Bezüglich meinolf.. ich finds schade das man immer mit so schönen worten wie RTFM Read the f... manual (Lies doch bitte das Handbuch) um sich werfen muss....
ich glaub das manual iss bei nx3 relativ groß (ich werde die zeit zum gesamten durchlesen nie vom chef bekommen).

wir sind in der firma auch vor kurzem erst auf ug umgestiegen und ich bin gewiss kein riesenfachmann darin, und bin froh wenn die leute aus dem forum mir helfen können...

sg Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

koepfli
Mitglied
Techniker Maschinenbaukonstrukteur

Beiträge: 224
Registriert: 13.03.2007

NX3.05.03 und TCE V9.1.2.10
I-Deas 10m2
HP Workstation xw6200
Intel Xeon CPU 3.4 GHz
3,25 GB RAM
WIN XP

erstellt am: 29. Jun. 2007 10:26

<-- editieren / zitieren -->

Unities abgeben:

THX,
der Haken war gesetzt. habe eh schon allerlei Haken gesetzt und wieder entfernt. hat auch nichts geholfen, der Schnitt bleibt bescheiden.

------------------
MfG
Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
