Autor Thema:  Übergang Körper von Skizze A nach Skizze B mit Leitkurve (3209 mal gelesen)
MikeKoeder
Mitglied
Konstrukteur

Sehen Sie sich das Profil von MikeKoeder an!   Senden Sie eine Private Message an MikeKoeder  Schreiben Sie einen Gästebucheintrag für MikeKoeder

Beiträge: 3
Registriert: 10.04.2007

erstellt am: 10. Apr. 2007 09:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo zusammen,

folgender Fall:
zwei sich im Raum befindliche Skizzen (A: L-Winkel; B: Flacheisen).
Ich möchte einen Körper erzeugen, der von dem L-Winkel zu dem Flacheisen übergeht und sich an einer Leitlinie (1/4 Kreis) ausrichtet.
Was muss ich bei UG-NX4 tun?

Danke Mike

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

smoody
Mitglied



Sehen Sie sich das Profil von smoody an!   Senden Sie eine Private Message an smoody  Schreiben Sie einen Gästebucheintrag für smoody

Beiträge: 144
Registriert: 17.11.2003

UG NX3.0.3.2
ME10 10.5
XP

erstellt am: 10. Apr. 2007 09:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MikeKoeder 10 Unities + Antwort hilfreich

hallo

ganz schön wäre wenn du nen screenshot anhängen könntest, damit man es einfacher hat.

Aber spontan würde ich auf Funktion Einfügen-Extrudieren-extrudiert(NX3) tippen.

Gruß Smoody

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MikeKoeder
Mitglied
Konstrukteur

Sehen Sie sich das Profil von MikeKoeder an!   Senden Sie eine Private Message an MikeKoeder  Schreiben Sie einen Gästebucheintrag für MikeKoeder

Beiträge: 3
Registriert: 10.04.2007

erstellt am: 10. Apr. 2007 09:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

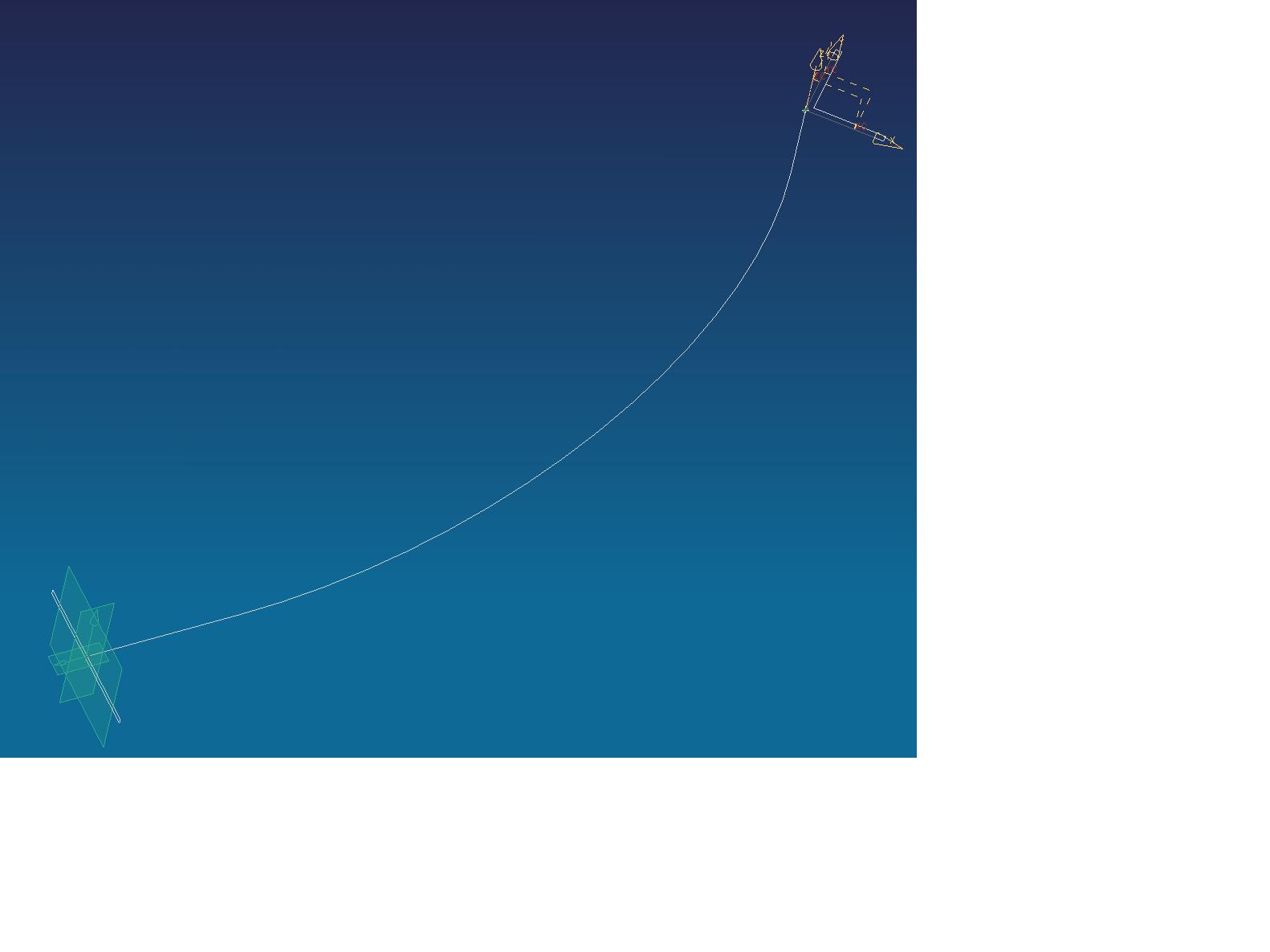

anbei die Skizzen.
Ich möchte einen Körper ausgehend von dem Winkel zu dem Flachelement an der Kurve ausgerichtet erzeugen.
Grüße Mike

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

eineisbaer
Mitglied
CAD-Support


Sehen Sie sich das Profil von eineisbaer an!   Senden Sie eine Private Message an eineisbaer  Schreiben Sie einen Gästebucheintrag für eineisbaer

Beiträge: 205
Registriert: 10.02.2005

NX9.025 / Agile 6.12 Win7 64 Enterprise
Dell

erstellt am: 10. Apr. 2007 11:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MikeKoeder 10 Unities + Antwort hilfreich

Versuch doch mal, die Geometrie, die sich in die 3. Dimension erstreckt mit bearbeiten transformieren kopieren in die Tiefe zu schieben. Das funktioniert aber nur mit kopieren!

Viel Erfolg ! wünscht Eineisbaer

------------------
der Kopf ist rund, damit das Denken die Richtung ändern kann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Wede
Mitglied



Sehen Sie sich das Profil von Wede an!   Senden Sie eine Private Message an Wede  Schreiben Sie einen Gästebucheintrag für Wede

Beiträge: 338
Registriert: 03.02.2004

NX 12
NX 1953
Win10

erstellt am: 10. Apr. 2007 12:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MikeKoeder 10 Unities + Antwort hilfreich

Hallo Mike!

Entweder mit der Funktion Swept oder mit Through Curve Mesh.
Müsste es selber wieder probieren, machs eher selten.

Mit Extrude kann man ja nicht von einer Kontur auf eine Andere Übergänge erzeugen, noch dazu entlang einer Leitline?

Gruß
Wede

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Anzeige:Infos zum Werbeplatz >>

speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge

speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing



Sehen Sie sich das Profil von Meinolf Droste an!   Senden Sie eine Private Message an Meinolf Droste  Schreiben Sie einen Gästebucheintrag für Meinolf Droste

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 10. Apr. 2007 15:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MikeKoeder 10 Unities + Antwort hilfreich

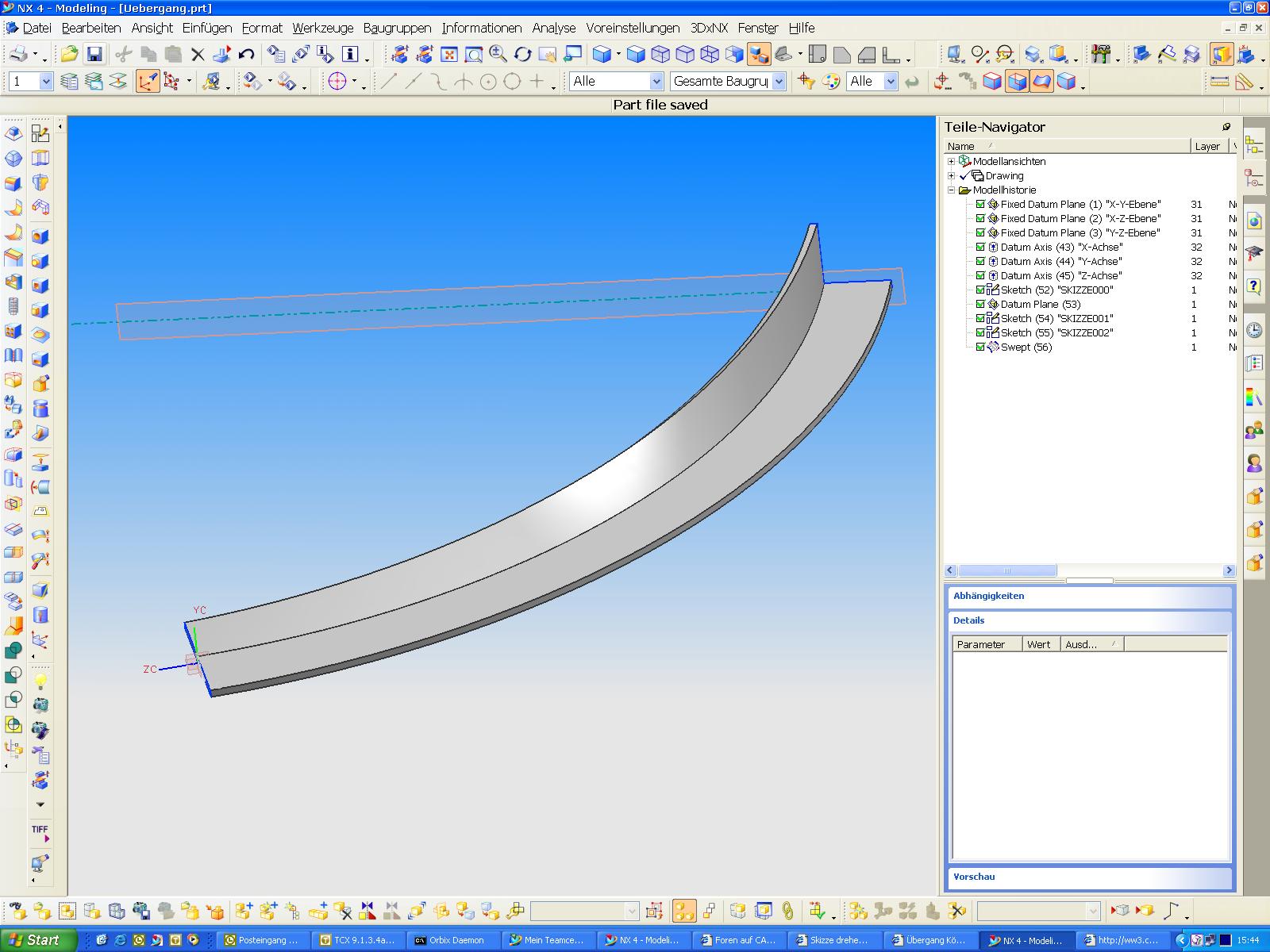

Uebergang.prt.txt
