Hallo,

ich versuche, ein paar erste Schritte mit Assemblies in NX4 zu unternehmen. Gleich beim Einbau des zweiten Bauteils bin ich daran hängengeblieben, dass Achsen, die ich als Zentrierhilfe im Einzelteil erzeugt habe, nicht mehr angezeigt werden (das runde Rohr soll seitlich am 4-Kant-Rohr montiert werden). Habe in den Layer-settings so ziemlich alles ausprobiert und auch sonst keine Option gefunden.

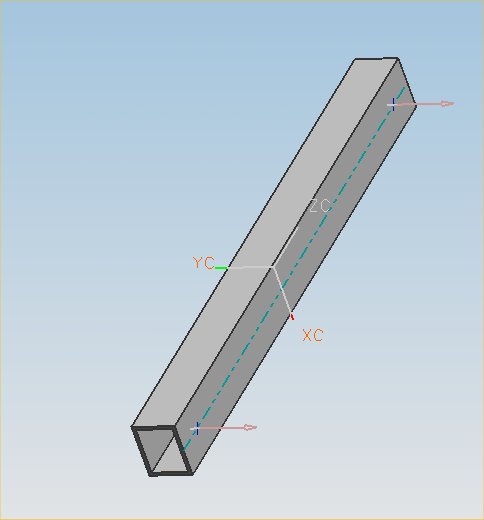

Pic 1: Einzelteil1 mit Achsen

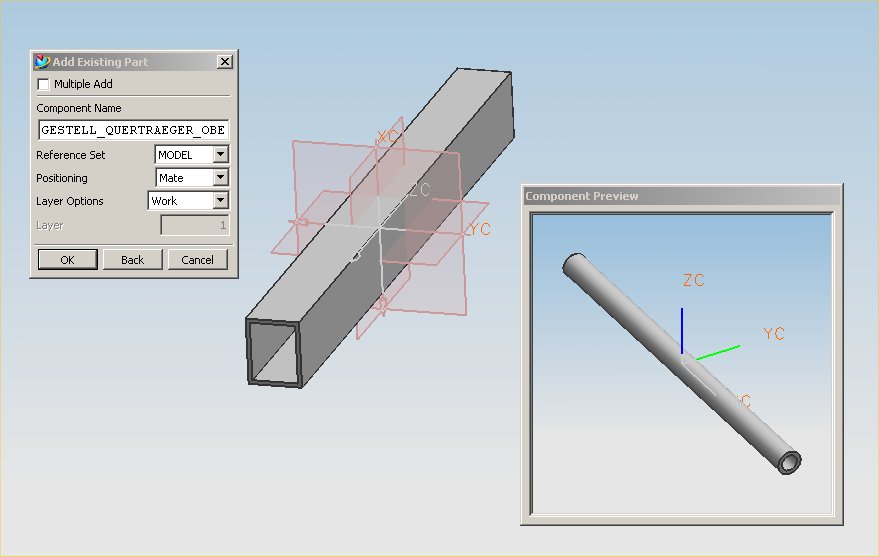

Pic 2: Assembly mit montiertem Einzelteil1 (an Standardposition) und ohne Achsen  (auch zu montierendes Teil ist ohne Achse)

Über Hilfe würde ich mich sehr freuen

Viele Grüße

Fish

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

dann könnte es noch an den Referenz-Sets liegen. Schalte die Einzelteile mal auf "Ganzes Teil" um. Dann nochmal in den Layer-Einstellungen schauen, ob alle auf "Auswählbar" stehen. Wenn das der Fall ist, und du die Bezugsobjekte immer noch nicht siehst versuche folgendes: Format - Sichtbar in Ansicht - Auf Global zurücksetzen.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Markus...

tausend Dank für die schnelle Antwort. Habe auf "Ganzes Teil" umgeschaltet und seitdem funktioniert alles einwandfrei

Kann man bei Drehteilen im Sketcher eigentlich auch den Durchmesser bemassen oder muss man die Werte manuell durch 2 teilen und den Radius angeben?

Viele Grüße

Fish

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hey fish

Spiegel dir die Skizze und konvertier dir die gespiegelten Linien zur Referenz.
Mit dieser "Krücke" kannst du dann Durchmesser bemaßen.

Gruß Smoody

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von smoody:
hey fish

Spiegel dir die Skizze und konvertier dir die gespiegelten Linien zur Referenz.
Mit dieser "Krücke" kannst du dann Durchmesser bemaßen.

Gruß Smoody

---

Hi,

ist natürlich jedem seine Sache, wie er sowas macht. Ich persönlich spiegele Skizzen so gut wie nie, hat bis jetzt immer nur Probleme gemacht. Und wenn ich doch mal etwas spiegeln sollte, dann setze ich kein einziges Maß an die gespiegelte Geometrie. Man kann nämlich später nicht mehr unterscheiden, ob die Geometrie gespiegelt wurde, oder nicht. Es sei denn, du hast Lust, die Randbedingungen jeder einzelnen Linie zu überprüfen. Mein Fazit: Wenn es geht, sollten Spiegelungen in der Skizze vermieden werden. Lieber die Skizze extrudieren, und den Extruder dann spiegeln. Beim Drehteil lieber die halben Durchmesser bemaßen.

Wie gesagt, jeder macht, wie er es für richtig hält. Kannst es ja ruhig mal ausprobieren. Aber sag hinterher nicht, ich hätte dich nicht gewarnt

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi markus

ich hatte bisher noch keine Probleme beim spiegeln...hehe vielleicht kommt das noch....

Unterscheiden ob gespiegelt wurde oder nicht kann man aber sehr gut, wenn man das gespiegelte zur Referenz konvertiert, da du dann ja eine andere Lineienart hast.

Gruß Smoody

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
