Hallo zusammen,

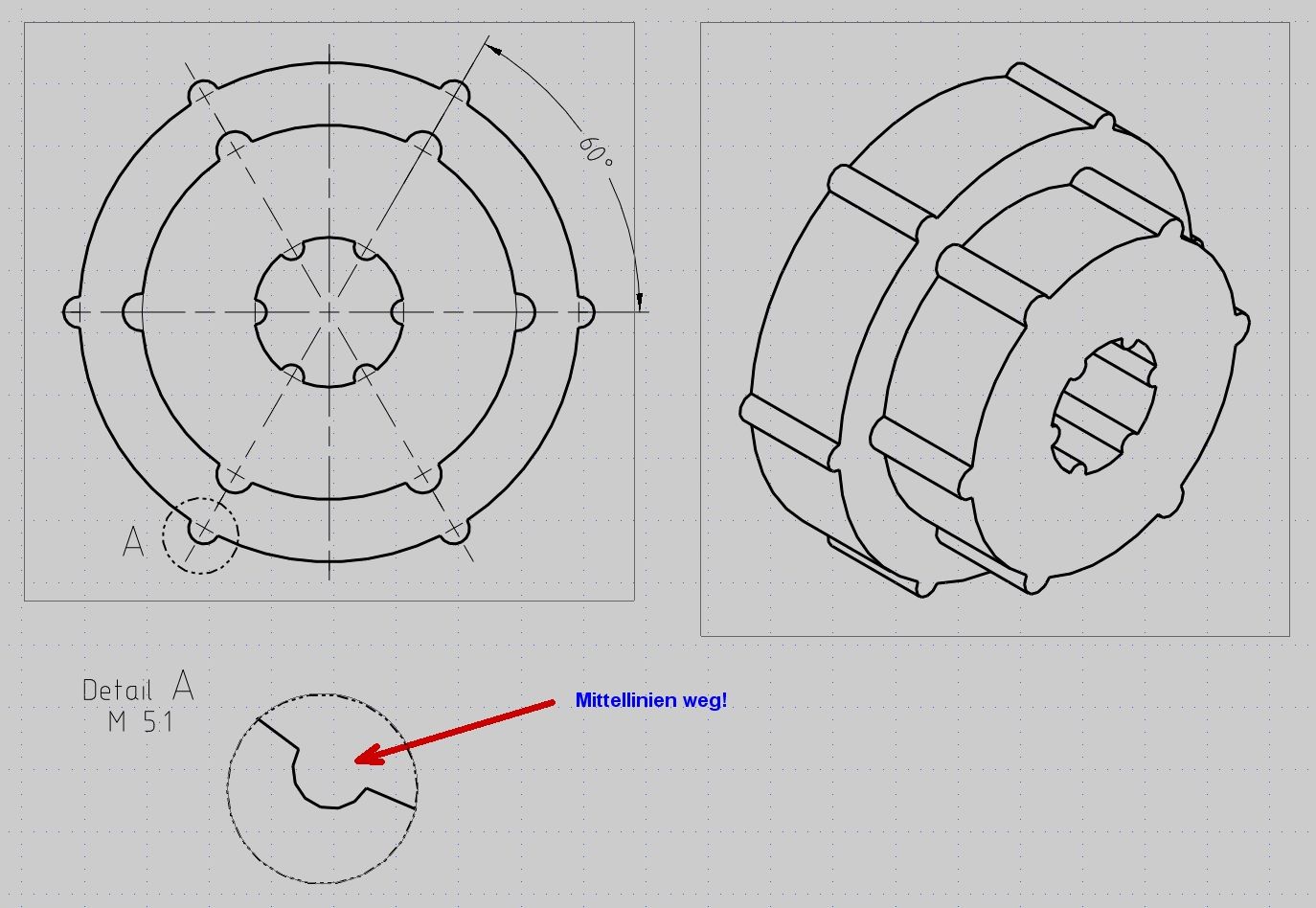

seit einiger Zeit kämpfe ich nun schon mit dem Menü Mittellinien etc. herum. Bei uns kommt es oft vor das wie im Beispiel Nocken (rund oder auch dreieckig) auf meheren Vollkreisen angeordnet sind.
Um eine Symetrie in der Zeichnung anzuzeigen bzw. Maße ansetzen zu können habe ich bis jetzt nur die Möglichkeit gefunden über Lochkreismittelline die Linien zu erstellen.
Was mir nicht gefällt sind die Kreisbögen die mitgezeichnet werden,
und wenn ich eine Ausschnittsvergrößerung mache sind die Mittellinien alle weg!!!!
Eine andere Möglichkeit über erweitern manuel die Mittellinien einzuzeichnen ist zwar möglich aber im Detail sehr aufwendig und die Linien sehen nicht wie die vom Menü Mittellinien aus.

Ein weiteres Problem habe ich bei den Tabellen im Drafting wenn ich ich in eine Zelle ..01  eingebe erscheint nach bestätigen nur noch ein -  was mache ich da falsch

Gruß Nimda

PS. Sys. NX4

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

MoinZ,

das Problem mit den Detailansichten kannst du umgehen, in dem du die Mittellinie in der Hauptansicht im erweiterten Modus erstellt. Aber nicht "malen", sondern mit der Mittellinienfunktion.

Die Darstellung des Teilkreises ist IMHO so korrekt, weil nach Norm. Wenn du den Teilkreis nicht haben möchtest, musst du halt einzelne Mittellinien einzeichnen.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Meinolf,

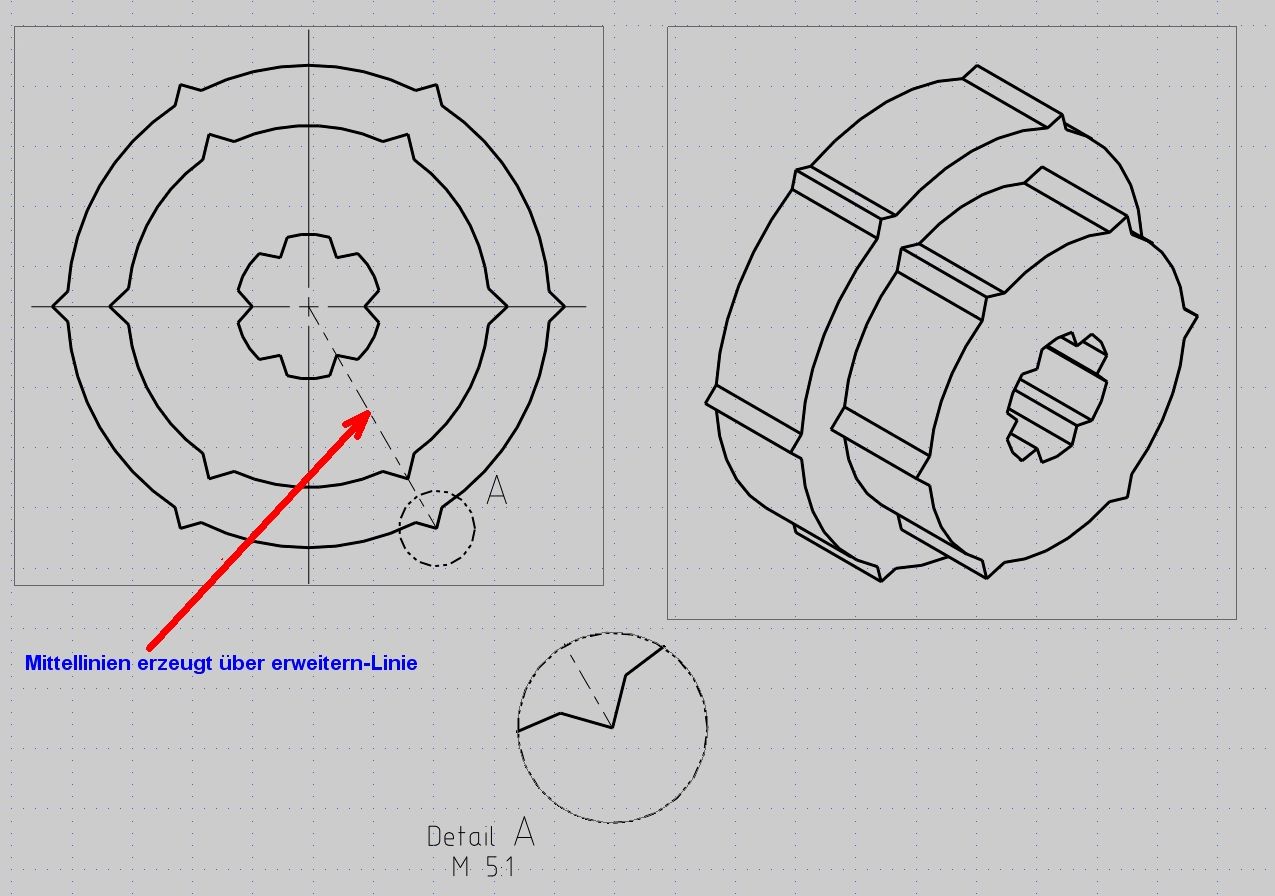

danke für den Tipp aber wie würdest Du die Mittellinien bei der Datei im Anhang erstellen?

Gruß Nimda

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kannst du die Datei hier hoch stellen oder mir per Email zusenden?
Welche UG Version habt ihr?

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

drafting-mittellinie-02.zip

Hallo Meinolf,

Datei im Anhang.

Sys.: NX 4.0.3.3

Gruß Nimda

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

mittellinie.zip

Ganz einfach, mit der Option "Zylindermittellinie".
In deiner Datei habe ich mal ein paar Beispiele eingefügt.
Du musst nur aufpassen, das die Punktfang-Funktion richtig einstellst, und in etwa an der richtigen Stelle klicken, wenn du die Fangfunktion "Kontrollpunkt" nutzt.

grüße Meinolf

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Meinolf,

Ja super genau das haben wir gesucht

Die frage mit dem Tabelleneintrag z.B. ..01 habe ich selber gefunden.
Auch ganz einfach:
1. in Zelle 01 eintragen
2. Stil bearbeiten/Beschriftungsstil/Präfix die beiden punkte eintragen fertig.
Also ich bin jetzt fast ein Jahr mit NX am arbeiten finde es auch super gut und würde es nie mehr gegen ein anderes Sys. eintauschen (vorher INVENTOR / CATIA V5) aber am meisten suche und r    ich im Drafting rum!

Gruß Nimda

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo zusammen,

wir haben da schon wieder ne Frage zur Mittellinie!

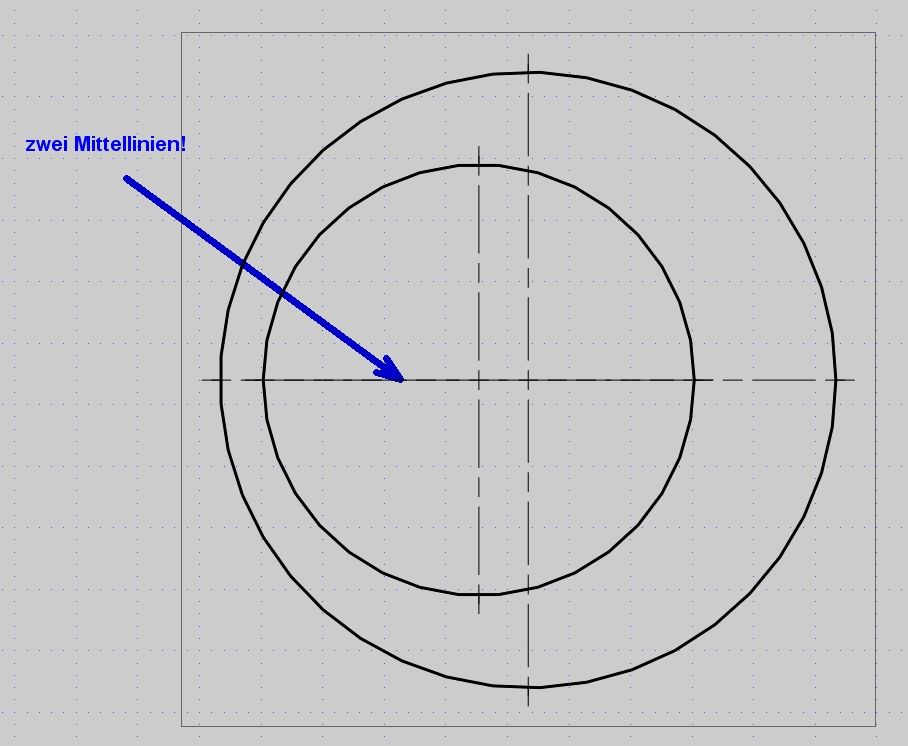

Wie kann man das Überlagern meherer Mittellinien wie im Anhang vermeiden?

Hintergrund: Beim Plott ist die Linie nicht mehr Strich-Punkt sondern nur noch ein Strich!

Gruß Nimda

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

in dem Du die Mittelinien Einzelnd anbringst und nicht als Kreis Mittellinie

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Thermo,

wie pickst du denn die Quadranten? Kontrollpunkt funzt nicht bei Vollkreisen.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

MoinZ,

zu den Quadranten: es geht, wenn man / frau die Ansicht erweitert und dann assozaitive Punkte erzeugt. Dann steht der normale Objektfang-Modus zur Verfügung. Anschließend können dann die Zylindermittellinien durch Auswahl der Punkte erzeugt werden.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Meinolf,

danke für die Antwort.

Ist aber recht umständlich mit Ansicht erweitern und dann assozaitive Punkte setzen.
Ich hoffe das wird in Zukunft mal verbessert!

Gruß Nimda

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nimda,

ob und wann sich da was verbessert, sei mal dahin gestellt. Aber in der 5er Version der Nixe hat sich da nix getan.
Wobei die Mittellinienfunktionen insgesamt in UG noch besser sind als in den anderen mir bekannten 3D Programmen. Soll aber kein Entschuldigung sein. Es ist halt so, das die Amis nicht so einen großen Wert auf schöne Zeichnungen legen.

Was du noch machen könntest: mit dem Befehl "Bearbeiten, Komponente, Komponente löschen" kannst du eine einzelne Linie eines Mittelachsenkreuzes löschen. Dummerweise kommen die so gelöschten Linien beim Aktualisieren der Ansicht wieder.
Und vielleicht hilft es im Einzelfall, die Abstände der Mittelinien-Segmente zun bearbeiten.

grüße

------------------
Grüße Meinolf

Ich steh auf flotte Dreier

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...äh, ich weiß nicht, ob ich euch richtig versteh...  Aber wenn ich die Mittelpunkte nacheinander anklick und erst dann auf bestätigen, dann hab ich doch keine überlagerten Mittellinien...

------------------
Grüßle
Lea

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mitellinie-02.jpg Mitellinie-022.jpg

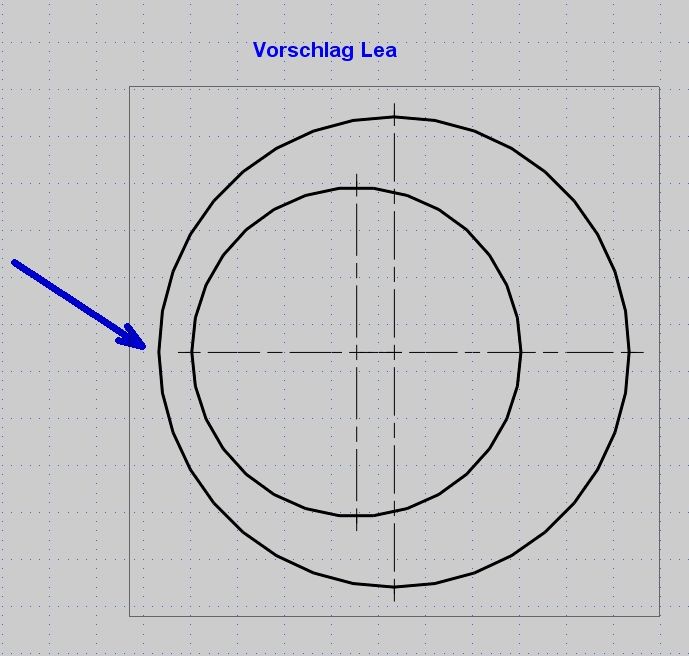

Hallo Lea,

super einfach und schnell!

Der einzige Unterschied ist das die Mittellinie an der einen Seite nicht über den großen Durchmesser steht.

Bilder Anhang

Gruß Nimda

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Zusammen,

ich muß das Thema Mittellinien noch ein eiziges mal weiterführen hoffe ich!

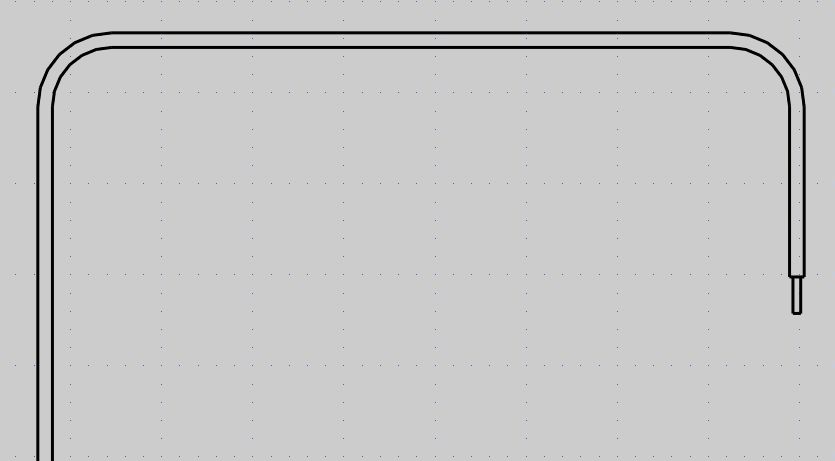

Also mein Problem ist eine Mittellinie über die neutrale Faser einer zylindrischen Leitung mit der Funktion Mittellinie hinzubekommen (Bild Anhang).

Gruß Nimda

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Warum erzeugt Ihr denn die Mittellinien nicht im Modelling und legt sie dort auf einen Layer, den Ihr dann im Drafting mit "Layer-Visible in View" einschaltet?

Gruß Kasalex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kasalex,

hmmmm.... ich ich hatte bis jetzt gehofft alle Mittellinien im Drafting mit der Mittellinienfunktion zu erzeugen.
An Deinen Vorschlag habe ich bis jetzt noch nicht gedacht!
Also Du meinst im Modelling eine Skizze mit Mittellinie erzeugen auf Layer verschieben und im Drafting in View setzen?
Muß ich mal testen!

Gruß Nimda

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Nimda,

genau, ich arbeite viel mit dem Tube-Werkzeug, ich nehme die Führungslinien für den Tube, setze die Linieneigenschaften auf Mittelinie-dünn und den entsprechenden Layer, und wenn ich das Rohr mal ändere, sind die Mittelinien in der Zeichnung dann auch gleich "up to date".

Gruß kasalex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo kasalex

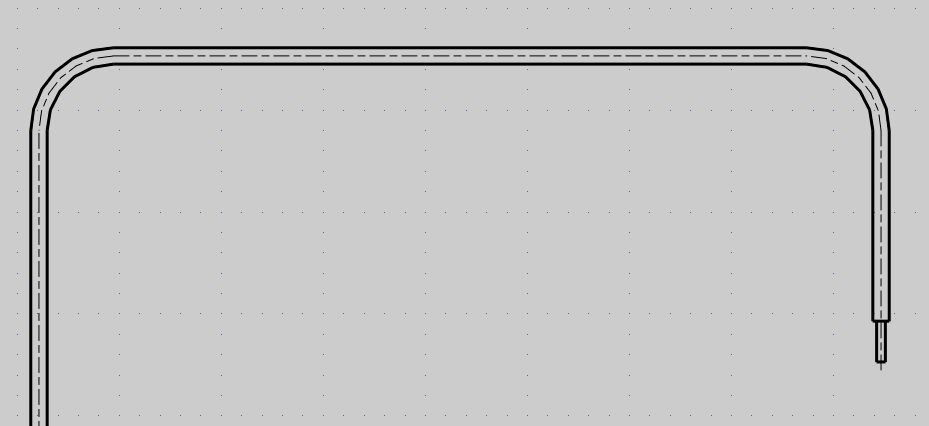

schaut gut aus (Anhang)
nur wie änderst Du bei der Mittellinie die Linieneigenschaften (Länge und Abstand zwischen den einzelnen Strich - Punkt Linien)?

Gruß Nimda

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Nimda,

ich wollte dir schon letzte Woche antworten und vorschlagen das du eine Skizze machst (ab NX 4 kannst du diese auch direkt im Drafting erstellen Einfügen/ Skizze oder Ansicht auswählen und S drücken), leider musste ich feststellen das die Eigenschaften  eine andere Mittellinie nicht erben kann (übernimmt nur Farbe aber nicht Linienstil)und deshalb haltete es nicht für eine gute Idee.

Ich hoffe dass du eine elegantere Lösung findest.

Gruss

Jose

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn ihr Probleme mit Mittellinien habt, stellt doch einfach einen Technischen Zeichner ein der hat Ahnung von so etwas. Gibt doch genug Zeitarbeitsfirmen

Gruß
Batibaby isa back is an checken wo er wohnt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

die Eigenschaften der Mittellinie ändere ich nicht, da lasse ich die Systemvorgaben.

Grüße kasalex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kasalex,

ja die Eigenschaften werde ich auch nicht ändern denn beim Ausdruck sind die Mittellinien OK.

@Batibaby,

Konstrukteure und Zeichner haben wir genug! Leider sind wir alle zur gleichen Zeit auf NX gewechselt und mit den Mittellinien haben wir alle Probleme, die aber hoffentlich jetzt alle geklärt sind.

Gruß Nimda
