Thema: Kollisionsprüfung - Baugruppenfreiraum (5973 mal gelesen)
|
Carsten_HL
Mitglied
CAD-Konstrukteur / Admin
   Beiträge: 51
Registriert: 02.05.2006 NX 3.0.5.3
E6750 2.66GHz
XP 64bit, FX4600
|
erstellt am: 12. Okt. 2006 11:51  <-- editieren / zitieren -->   Unities abgeben:
Ich möchte mehrere Baugruppen untereinander auf Kollisionen prüfen. Der Kollisionsabstand soll z.B. mind. 20mm zwischen den Baugruppen betragen, alle Teile (aus unterschiedlichen Baugruppen) die zueinander weniger Abstand besitzen möchte ich angezeigt bekommen. Kollisionen von Teilen innerhalb der Baugruppen sollen nicht angezeigt werden. Ich hoffe ich habe mein Problem einigermaßen verständlich geschildert…. Über Analyse-> Baugruppenfreiraum etc. bekomme ich im Sicherheitsexplorer immer nur alle Teile INNERHALB einer Baugruppe angezeigt, die natürlich weniger Abstand untereinander haben… Wie müssen die Einstellungen im Sicherheits-Satz sein ? Danke ! Gruß,
Carsten
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonas_Wizard
Mitglied
Werkzeugkonstrukteur
Beiträge: 49
Registriert: 20.03.2003 UG V18 NX Mold Wizard
|
erstellt am: 12. Okt. 2006 12:05 <-- editieren / zitieren --> Unities abgeben: Nur für Carsten_HL
Hallo, du hast doch die Möglichkeit über Liste 1 eine Baugruppe zu wählen und über Liste 2 eine Baugruppe zu wählen. Dann werden beide Baugruppen miteinander verglichen. Hoffe ich konnte Dir helfen. ------------------
Mit freundlichen Grüßen Peter Michel
E-Mail: p.michel@hofmann-wzb.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Carsten_HL
Mitglied
CAD-Konstrukteur / Admin
Beiträge: 51
Registriert: 02.05.2006 NX 3.0.5.3
E6750 2.66GHz
XP 64bit, FX4600
|
erstellt am: 12. Okt. 2006 12:25 <-- editieren / zitieren --> Unities abgeben:
Hallo, nein, dann habe ich nicht das erhoffte Ergebnis. Die Liste 1 enthält die Kollisionen der Teile innerhalb der ausgewählten Baugruppe und Liste 2 die Kollisionen der Teile innerhalb der anderen Baugruppe......  Aber keine Liste in der steht wo Baugruppe 1 mit Baugruppe 2 kollidiert, bzw. der Abstand zu gering ist. Gruß,
Carsten Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jonas_Wizard
Mitglied
Werkzeugkonstrukteur
Beiträge: 49
Registriert: 20.03.2003 UG V18 NX Mold Wizard
|
erstellt am: 12. Okt. 2006 13:06 <-- editieren / zitieren --> Unities abgeben: Nur für Carsten_HL

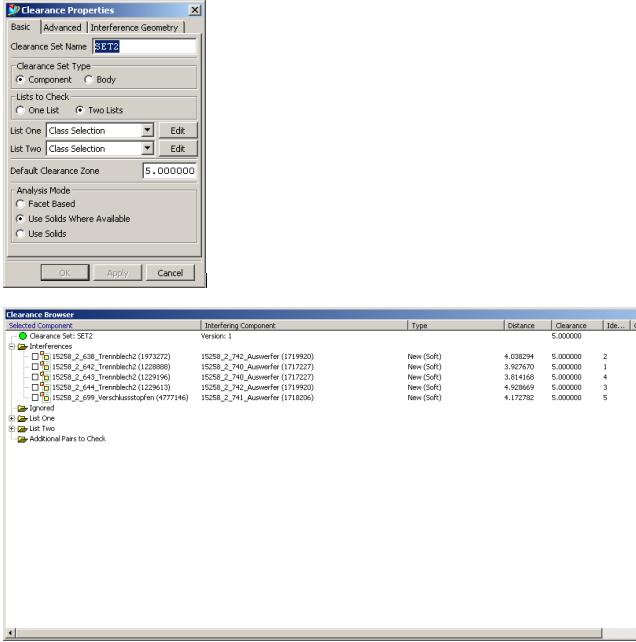

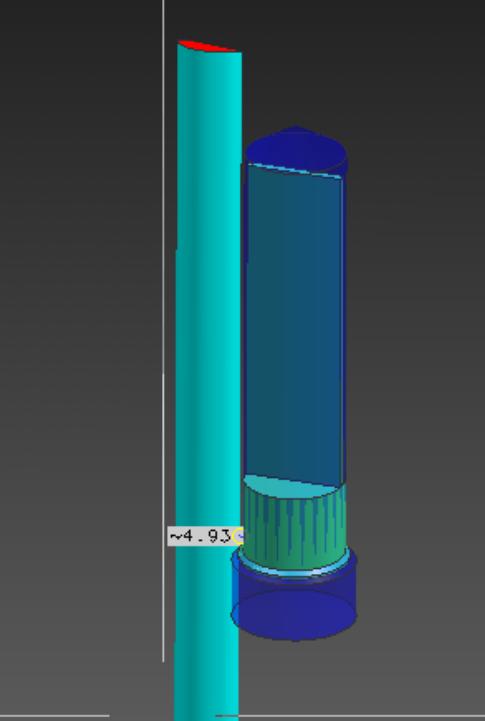

Hallo, im Anhang ist das Auswahlfenster sowie die Kollisionsprüfung zwichen der 1.Liste (Kühlungsbaugruppe) und der 2.Liste (Auswerferbaugruppe). Der Mindestabstand wurde mit 5.00mm eingestellt.(siehe Bild 1) In der Liste sieht man nun den genauen Abstand zwichen einer Kühlung und einem Auswerfer. In diesem Fall sind 5 Kollisionen erkennbar. (siehe Bild 2) Setzt man nun vorne den Haken bei einer Kollision, so werden nur die beiden Komponenten sichtbar und es wird das Abstandsmaß angezeigt.(siehe Bild 3) ------------------
Mit freundlichen Grüßen Peter Michel
E-Mail: p.michel@hofmann-wzb.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Carsten_HL
Mitglied
CAD-Konstrukteur / Admin
Beiträge: 51
Registriert: 02.05.2006 NX 3.0.5.3
E6750 2.66GHz
XP 64bit, FX4600
|
erstellt am: 12. Okt. 2006 13:55 <-- editieren / zitieren --> Unities abgeben:
|
Yeti
Mitglied
CADmin
Beiträge: 1445
Registriert: 21.12.2000
|
erstellt am: 13. Okt. 2006 12:42 <-- editieren / zitieren --> Unities abgeben: Nur für Carsten_HL
hi Carsten, was dir gerade bei den routing-baugruppen weiterhilft, ist das ignorieren interner durchdringungen innerhalb einer baugruppe (system). ist der 2.reiter "erweitert" unter "analyse durchführen" (nx2). dort mal die haken bei "paare innerhalb der gleichen unterbaugruppe" und "paare innerhalb der eigenen gruppe" setzen. ------------------
Gruß aus Hamburg
Yeti Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Carsten_HL
Mitglied
CAD-Konstrukteur / Admin
Beiträge: 51
Registriert: 02.05.2006 NX 3.0.5.3
E6750 2.66GHz
XP 64bit, FX4600
|
erstellt am: 19. Okt. 2006 12:53 <-- editieren / zitieren --> Unities abgeben:
Hallo Matthias, ja danke, das hatte ich berücksichtigt  Bei einer sehr großen Baugruppe bricht die Analyse allerdings mit folgendem Fehler ab: Modelliererfehler: Tag-Grenze würde überschritten werden Was soll das bedeuten ? Wie kann ich den Fehler beheben ? Gruß,
