Thema: Problem mit Extrude und 2 Skizzen (2609 mal gelesen)
|
misi0815
Mitglied
   Beiträge: 74
Registriert: 01.03.2005 DELL M4500 / WIN 7 64 / NX 10.0.3.5 / TC 10
|
erstellt am: 27. Sep. 2006 13:00  <-- editieren / zitieren -->   Unities abgeben:

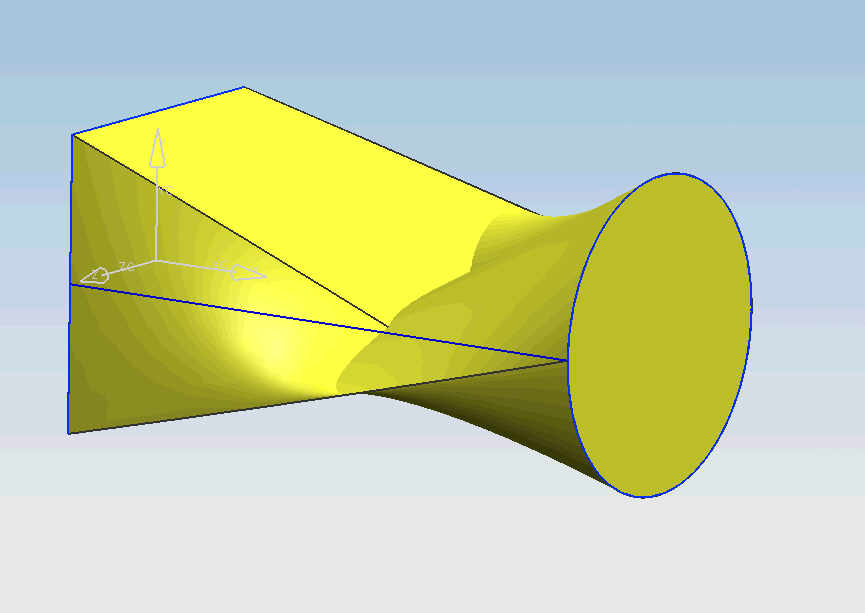

Hallo Gemeinde, habe hier 2 parametrische Skizzen, die ich entlang einer (oder mehrerer ?) Führungslinien entlang austragen will, so daß ein Übergang von einem rechteckigen Querschnitt in einen kreisrunden entstehen soll. Nun mein Problem : der resultierende Körper verdreht sich immer in sich, siehe Anhang. Liegt das an der Lage der Führungskurven oder ist die Selektion der Führungskurven nicht eindeutig ???
Gruß
misi0815
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadlite
Mitglied
Beiträge: 122
Registriert: 08.09.2003 Autocad Lt 2010
Unigraphics NX 7.5.5.4 MP7
TCE 8.3.3.6
Windows 7 Enterprise
Intel(R)XEON(R)CPU
X5687 @ 3.60GHz
23.9 GB RAM
|
erstellt am: 27. Sep. 2006 13:08 <-- editieren / zitieren --> Unities abgeben: Nur für misi0815
|
misi0815
Mitglied
Beiträge: 74
Registriert: 01.03.2005 DELL M4500 / WIN 7 64 / NX 10.0.3.5 / TC 10
|
erstellt am: 27. Sep. 2006 13:32 <-- editieren / zitieren --> Unities abgeben:
Hallo Uwe, vielen Dank für den Tipp ! Habe an die Quadranten der Skizze Punkte angefügt und daran jetzt 3 Führungskurven angehängt. Das Resultat war dennoch ein verdrehtes Teil.
erst nachdem ich die Skizze um 45° gedreht hatte bekam ich das gewünschte Ergebnis (siehe Bild)
Die Logik dahinter verstehe ich allerdings immer noch nicht, da die Führungskurven um 45° zu den Eckpunkten verdreht sind ...
misi0815
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kuse
Mitglied
Maler & Landstreicher
Beiträge: 71
Registriert: 27.07.2006 Unigraphics 3.0.4.2
Windows XP Professional /SP2
Fujitsu Siemens
Pentium 4 CPU 3.40GHz
Arbeitsspeicher 2GB
NVIDIA Quadro FX 3500 256MB
SpacePilot
|
erstellt am: 27. Sep. 2006 13:48 <-- editieren / zitieren --> Unities abgeben: Nur für misi0815
Hallo misi0815, wie sieht's denn mit den Richtugsvektoren der beiden
Querschnitte aus...zeigen diese in die gleiche Richtung?
Falls nicht, könntest Du unter Parameter bearbeiten jeweils
den Konturbeginn neu festlegen. Eine andere Möglichkeit wäre
noch die Ausrichtung auf "Punkte" zu ändern...ich nehme mal das
du Parameter verwendet hast. Gruß
Kuse
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cadlite
Mitglied
Beiträge: 122
Registriert: 08.09.2003 Autocad Lt 2010
Unigraphics NX 7.5.5.4 MP7
TCE 8.3.3.6
Windows 7 Enterprise
Intel(R)XEON(R)CPU
X5687 @ 3.60GHz
23.9 GB RAM
|
erstellt am: 27. Sep. 2006 14:10 <-- editieren / zitieren --> Unities abgeben: Nur für misi0815
|
mseufert
Ehrenmitglied V.I.P. h.c.
Freiberuflicher CAD/CAM Ingenieur
Beiträge: 2700
Registriert: 18.10.2005 HP Z420
WIN7 64 Win 10
UG NX6-2306
3D Printer Prusa MK2 S
|
erstellt am: 27. Sep. 2006 14:15 <-- editieren / zitieren --> Unities abgeben: Nur für misi0815
Hallo zusammen, warum denn mit Kanonen auf Spatzen schiessen ?
Ein RULED tut's auch ohne Führungskurven. Im rechteckigen Sketch wird lediglich ein Winkelmaß benötigt, um die Verdrehung zu steuern. Schönen Gruß Michael Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
