Hallo Leute,
hab wieder einmal ein Problem bei einer Verrundung an einem Solid.
Musste einen Basiskörper ändern musste hierzu die Radien mit simplify entfernen habe dann meine Änderungen gemacht.
Muss jetzt wieder umlaufend einen R3  anbringen bekomme aber immer die Meldung Radius zu groß geht max. noch R0,1
Kennt jemand diese Problem, vor allem wie kann ich mir behelfen hab momentan keine Idee.

Viele Grüße

------------------
ugsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 14. Aug. 2006 08:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ugsi 10 Unities + Antwort hilfreich

wenn an einem Solid eine Face unterteilt ist musste Du die Funktion "Flächenverrundung" benutzen

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ugsi
Mitglied



Sehen Sie sich das Profil von ugsi an!   Senden Sie eine Private Message an ugsi  Schreiben Sie einen Gästebucheintrag für ugsi

Beiträge: 591
Registriert: 01.11.2003

NX10
NX12
NX1899

erstellt am: 14. Aug. 2006 13:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Thermo,

besten Dank,

Habe mit der Flächenverundung schon experimentiert komme aber mit dem Feature nicht ganz klar, sind recht viele Möglichkeiten was zu verdrehen aus der Hilfe werde ich nicht ganz schlau.
Stimmt auf jeden Fall das sich lauter kleine Übergangsflächen im Bereich der Radien befinden.

Hab bisher noch nicht ein Ergebnisse was so sein soll wie es sich der Designer vorstellt.
Gibt es aus der Praxis evtl. einen logische Vorgehensweise

------------------
ugsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 14. Aug. 2006 14:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ugsi 10 Unities + Antwort hilfreich

eigentlich recht einfach das ganze :
-ersten Flächensatz auswählen (meistens nehme ich alle tangentialen Flächen mit), darauf achten das die Normale in Richtung des Radiusmittelpunkt zeigt)
-mit dem 2 Fläöchensatz das gleiche
-Radius angeben und fertig

mit Steilkante gibts Du z.B. den Auslauf einer Fläche vor, muss aber nicht definiert werden

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ugsi
Mitglied



Sehen Sie sich das Profil von ugsi an!   Senden Sie eine Private Message an ugsi  Schreiben Sie einen Gästebucheintrag für ugsi

Beiträge: 591
Registriert: 01.11.2003

NX10
NX12
NX1899

erstellt am: 14. Aug. 2006 18:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

recht einfach wenn das System das macht was ich will.

Kann an meinem Solid keine einzelnen Flächen bzw. Flächenbereiche selektiern, es werden alle  Flächen der Oberfläche genommen die tangential anschließen.


Hab schon alle Schalter probiert damit ich einzelne Flächen anwählen kann.

------------------
ugsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kuno2
Mitglied
Senior Tüftler


Sehen Sie sich das Profil von kuno2 an!   Senden Sie eine Private Message an kuno2  Schreiben Sie einen Gästebucheintrag für kuno2

Beiträge: 536
Registriert: 06.07.2004

erstellt am: 15. Aug. 2006 07:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ugsi 10 Unities + Antwort hilfreich

Hallo ugsi,

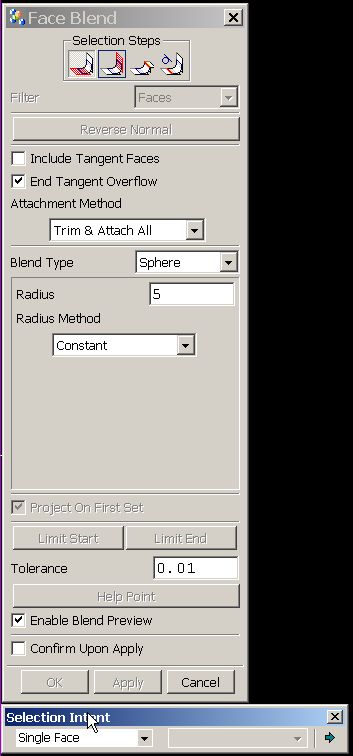

hierzu benötigst Du die Toolbar "Selection intent".

Dort "single face" anwählen.

------------------
Euer Kuno2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ugsi
Mitglied



Sehen Sie sich das Profil von ugsi an!   Senden Sie eine Private Message an ugsi  Schreiben Sie einen Gästebucheintrag für ugsi

Beiträge: 591
Registriert: 01.11.2003

NX10
NX12
NX1899

erstellt am: 15. Aug. 2006 08:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Kuno, danke für die Antwort,

leider war es nix sobald ich das Fenster für die Flächenverrundung anwähle ist keine Möglichkeit mehr in der Toolbar was auszuwählen

------------------
ugsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kuno2
Mitglied
Senior Tüftler


Sehen Sie sich das Profil von kuno2 an!   Senden Sie eine Private Message an kuno2  Schreiben Sie einen Gästebucheintrag für kuno2

Beiträge: 536
Registriert: 06.07.2004

erstellt am: 15. Aug. 2006 08:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ugsi 10 Unities + Antwort hilfreich




... doch,doch, Du musst Die toolbar einschalten: =>rechte Maustaste ins graue Menuefeld ausserhalb des Grafikfensters =>Selektion Intent anhaken.

------------------
Euer Kuno2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ugsi
Mitglied



Sehen Sie sich das Profil von ugsi an!   Senden Sie eine Private Message an ugsi  Schreiben Sie einen Gästebucheintrag für ugsi

Beiträge: 591
Registriert: 01.11.2003

NX10
NX12
NX1899

erstellt am: 15. Aug. 2006 09:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Supi,geht doch,

aber jetzt kommen wieder neue Probleme

Error Meldung
Verrundungsflächen schneiden sich und verhindern Zuordnung

Was soll ich darunter verstehen ???

------------------
ugsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

uwe.a
Ehrenmitglied
maschbau-ing.


Sehen Sie sich das Profil von uwe.a an!   Senden Sie eine Private Message an uwe.a  Schreiben Sie einen Gästebucheintrag für uwe.a

Beiträge: 1939
Registriert: 20.12.2000

Windows7/64Pro
Vmware UG16-Nx10beta

erstellt am: 15. Aug. 2006 09:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ugsi 10 Unities + Antwort hilfreich

@ugsi
stell mal ein Bild der Ecke hier herein.
mfg
uwe.a

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 15. Aug. 2006 11:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ugsi 10 Unities + Antwort hilfreich

stell mal das ganze Teil hier rein

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ugsi
Mitglied



Sehen Sie sich das Profil von ugsi an!   Senden Sie eine Private Message an ugsi  Schreiben Sie einen Gästebucheintrag für ugsi

Beiträge: 591
Registriert: 01.11.2003

NX10
NX12
NX1899

erstellt am: 15. Aug. 2006 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Kann ich leider nicht ist Neuentwicklung

------------------
ugsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 15. Aug. 2006 12:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ugsi 10 Unities + Antwort hilfreich

dann trimme alles weg und belasse nur die Problemecke. Danach parasolid export

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ugsi
Mitglied



Sehen Sie sich das Profil von ugsi an!   Senden Sie eine Private Message an ugsi  Schreiben Sie einen Gästebucheintrag für ugsi

Beiträge: 591
Registriert: 01.11.2003

NX10
NX12
NX1899

erstellt am: 15. Aug. 2006 13:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


radien.zip


Habe die die Daten einmal eingestellt. Der Radius soll entlang der roten Linie verlängert werden.

Bin gespannt wie das Problem gelöst werden kann.

Danke an alle

------------------
ugsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 15. Aug. 2006 14:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ugsi 10 Unities + Antwort hilfreich

habe mir das Teil gerade mal angeschaut, deine Übergäbge sind nicht Tangential und die zulaufende Spitze läuft auf 0 aus, keine chance ohne das Du die Geometrie bearbeitest

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

uwe.a
Ehrenmitglied
maschbau-ing.


Sehen Sie sich das Profil von uwe.a an!   Senden Sie eine Private Message an uwe.a  Schreiben Sie einen Gästebucheintrag für uwe.a

Beiträge: 1939
Registriert: 20.12.2000

Windows7/64Pro
Vmware UG16-Nx10beta

erstellt am: 15. Aug. 2006 15:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ugsi 10 Unities + Antwort hilfreich

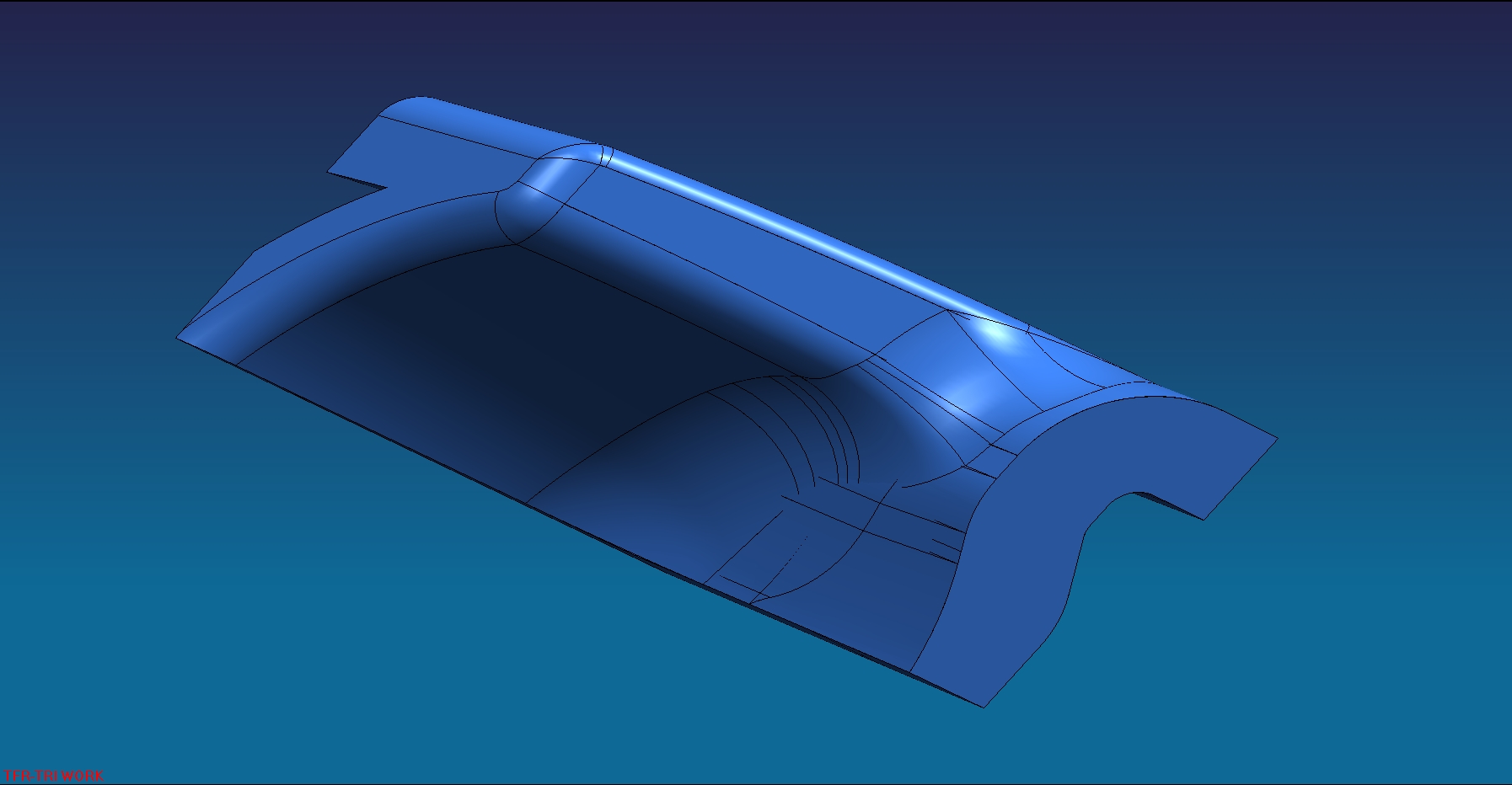

Habe mal dein Teil untersucht.
Ich kenne die Entstehungsgeschichte des Teils nicht, die vielen Flächensegemente stellen die Modellierungstechnik in Frage.
Bei mir Funktionierte die normale Verrundungsfunktion nach dem ich das Teil aufbereitet habe.
mfg
uwe.a

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolfgang_h
Mitglied
CAD-Anwender


Sehen Sie sich das Profil von wolfgang_h an!   Senden Sie eine Private Message an wolfgang_h  Schreiben Sie einen Gästebucheintrag für wolfgang_h

Beiträge: 123
Registriert: 22.05.2006

Dell Precision 7530 32GB
Windows 10 Pro
NX 3 bis das weiß selbst Siemens nicht

erstellt am: 16. Aug. 2006 11:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für ugsi 10 Unities + Antwort hilfreich




Hallo ugsi,

ich habe mir das Teil einmal angesehen. Dein Problem sind unsauberen und nicht tangentialen Uebergaenge die muessen vorher bereinigt werden. Sonst hast Du keine Chance eine Verrundung anzubringen.
Bis R 1.7 geht bei mir ueber Kantenverrundung.
R3 habe ich über Flaechenverrundung erstellt. Aber vorher habe ich die  beteiligten Flaechen extrahiert und bereinigt.

Es ist also etwas Arbeit um das Teil zu bereinigen. Dann klappt es auch mit dem R3

Gruss Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ugsi
Mitglied



Sehen Sie sich das Profil von ugsi an!   Senden Sie eine Private Message an ugsi  Schreiben Sie einen Gästebucheintrag für ugsi

Beiträge: 591
Registriert: 01.11.2003

NX10
NX12
NX1899

erstellt am: 16. Aug. 2006 21:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für die vielen Antworten,


werde meine Flächen neu aufziehen damit ich das Problem lösen kann.

------------------
ugsi
