Hallo kurz vor Feierabend,

ich möchte anhand von Skizzen ein 3D Modell einer Me262 erzeugen.
Ist es vorteilhaft das Modell mit einer Designersoftware zu erstellen, und danach ins Unigraphics einzufügen, oder sollte ich gleich in Unigraphics anfangen.
Hat jemand Erfahrungen in einer solchen Problematik ?

mfg Nils

------------------
N.K.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Nils,

Wenn Du das Flugzeug auch bauen willst, empfehle ich UG.

------------------
Euer Kuno2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Nils,

hast Du wohl Skizzen mit Maßen von der ME262?

------------------
Gruß
      Thomas L.
------------------
Natürlich wissen wir vieles noch nicht,
und von dem, was wir zu wissen glauben,
wussten wir vieles vor kurzem ebenfalls noch nicht,
oder wir glaubten noch nicht, es zu wissen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jein. Ich habe neben Skizzen aus Büchern und Zeitschriften einen
"Bauplan" im Maßstab 1:16.
Der "Bauplan" ist allerdings nicht vermaßt.

mfg

Armstrong

------------------
N.K.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Modellflieger,

am besten ist es wenn Du Deinen 1:16 Plan vergisst.
Solche Pläne sind in den seltensten Fällen wirklich genau.

Eigentlich brauchst Du ausser einer korrekten 3 Seitenansicht nichts weiter, und die ist schon schwer zu bekommen.

Ich mach das immer so das ich einfach den 3-Seiten Riss einscanne und
in UG einfüge.
Dann zeichne ich die Umrisslinien mit Splines nach, genauso wie die erforderlichen Rumpfquerschnitte, die meist auch auf der 3_Seitenansicht zu finden sind. Die Querschnitte dann an die richtigen Positionen schieben und um 90° drehen.

Wenn Du dann genügend Kurven zusammen hast kannst Du das Pixelbild ausblenden und mit Flächen die Rumpfoberfläche aufbauen. Wenn alles fertig modelliert ist, die 2 Rumpfhälfte dazuspiegeln und fertig.

Beim Höhenleitwerk und den Tragflächen gehts etwas leichter, da brauchst Du nur die Umrisslinien und holst dir das Tragflächenprofil aus einem entsprechenden Programm z.B. als DXF Import.
Ich hab eine eigene Datenbank mit ca. 3500 Flugzeugprofilen aus der man das passende zum Modell auswählt.

Es gibt auch kostenlose Profildatenbanken im Internet, einfach mal googeln.

Sobald Du dann die komplette Oberfläche von Rumpf und Tragwerk hast kanst Du mit dem Innenleben anfangen.

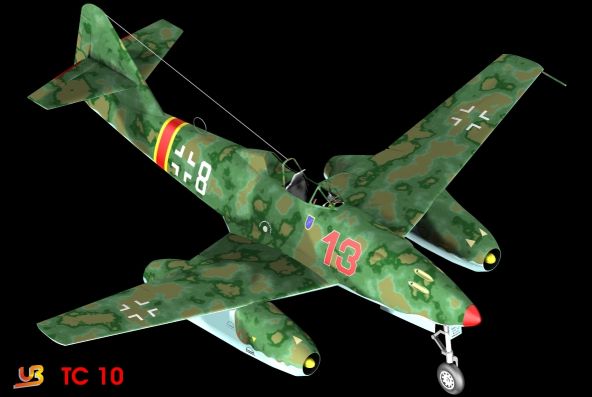

( hier eine Me262 von einem Freund   )


... und hier ein Beispiel wie oben beschrieben, allerdings schon vergrößert auf das Orinalmaß.

hoffe das hilft Dir weiter..

Servus
RexDanni

------------------
TurboCAD Training Center
CNC Modellbautechnik Bayer


[Diese Nachricht wurde von RexDanni am 26. Jun. 2006 editiert.]

[Diese Nachricht wurde von RexDanni am 26. Jun. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

das was du  beschrieben hast, hilft mir schon ein wenig weiter.

Einer meiner Mentoren in der Konstruktion hatte mir nahegelegt:"Ein guter Konstrukteur ist ein fauler Konstrukteur."

Könnte ich mich mit deinem Freund über ein Step oder prt - Modell
einig werden ?
Wo er sich doch einmal die Arbeit gemacht hat.
Und das Ergebnis ist sehr überzeugend.

mfg

Nils

------------------
N.K.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
ich frag Ihn mal.
Allerdings ist seine Me nicht sehr genau, da mit TurboCAD gemacht.
Das Programm beherscht Freiformflächen nur auf unterstem Niveau.

Das Beispiel vom Habicht hab ich mit UG NX4 gemacht, die Unterschiede sind enorm! Geht auch viel schneller und vorallem genauer.

HansJörg

------------------
TurboCAD Training Center
CNC Modellbautechnik Bayer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo HansJörg,

mich würden die 3 Seitenansichten von der Me262 und der Ju87 und oder Me109 interessieren. Hast Du sowas in elektronischer Form?
Habe zwar schon im Internet gesucht, aber nichts gefunden was man verwerten kann.
Modellieren würde ich mir das Teil dann selbst, allerdings in Pro/E, da ich in UG nicht wirklich fit bin,jedenfalls nicht für sowas.
Benutze UG nur für den Datenaustausch mit Kunden.
Also bitte nicht böse sein.

------------------
Gruß
      Thomas L.
------------------
Natürlich wissen wir vieles noch nicht,
und von dem, was wir zu wissen glauben,
wussten wir vieles vor kurzem ebenfalls noch nicht,
oder wir glaubten noch nicht, es zu wissen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thomas,

ich hab leider selber nix in elektronischer Form.
Es gibt aber eine wirklich gute Reihe von Büchern aus Japan die absolut präzise Zeichnungen und Fotos enthält.
Die Buchreihe nennt sich "Aero Details" und ist auch bei uns erhältlich, schau mal im Internet.
Für jedes Flugzeug ein Band, für die Me 109 gibt es sogar 2 Bände ( BF109G+E)
Ich denke da gibts auch was über die 262 und die Ju87.

@ Nils
Ich hab meinen Freund auf diesen Beitrag aufmerksam gemacht, er soll selber entscheiden ob er Dir seine Arbeit weitergibt.

Aber nix für ungut - trotz Deinem Mentor - ich würde Dir das Resultat von 100Std. Arbeit nicht schenken

Servus
Hans Jörg

------------------
TurboCAD Training Center
CNC Modellbautechnik Bayer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Hans Jörg,

ich bin nicht mit der Absicht ins Rennen gegangen, das mir dein Freund die Konstruktion schenkt.
Da ich ja ahnte, das es nicht in 2 Stunden fertig war.
Nur 80 Euro x 100 Stunden werde ich mir auch nicht leisten können.
Nix für ungut.

Grüße Nils

------------------
N.K.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

nachdem ich mal wissen wollte, was unser TurboCad Moderator gerade zu treibt, bin ich hier gelandet.

Schreibe nur, weill ich einen Link zu jeder Menge Blueprints habe.

http://www.the-blueprints.com/index.php?blueprints/ww2planes/messerschmitt2/

Gruss arom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Super Spitze DANKE begaffreu.
Leider kann ich nur 10 Units vergeben.

------------------
Gruß
      Thomas L.
------------------
Natürlich wissen wir vieles noch nicht,
und von dem, was wir zu wissen glauben,
wussten wir vieles vor kurzem ebenfalls noch nicht,
oder wir glaubten noch nicht, es zu wissen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Leute,

das Thema hat mich jetzt heiss gemacht und habe noch einen guten Link endeckt: http://images.google.com/imgres?imgurl=http://richard.ferriere.free.fr/3vues/me262_3v.jpg&imgrefurl=http://richard.ferriere.free.fr/3vues/3vues.html&h=1024&w=773&sz=79&hl=de&start= 44&tbnid=lhdqibg2d1kw8M:&tbnh=150&tbnw=113&prev=/images%3Fq%3Dme%2B262%26start%3D40%26ndsp%3D20%26svnum%3D10%26hl%3Dde%26lr%3D%26rls%3DRNWE,RNWE:2004-27,RNWE:en%26sa%3DN

und speziell me262 : http://richard.ferriere.free.fr/3vues/me262_3v.jpg

Gute detailierte Zeichnung von der Me.

Gruss arom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Freunde der Nacht

Habt ihrs schon mit einem Revell Bausatz versucht ?
Teile könnt ihr dann vermessen und Nachmodellieren !

http://model-news.com/air/26248/48air3.htm
http://einfachbauen.ei.funpic.de/index.php?page=galerie&modell=Messerschmitt_me_262

oder in Modellbau-Foren ?

http://www.modellbau-universe.de/index.php?prodid=tru-752236&content=prod&groupid=5
http://www.modellbau-forum.com/
http://www.modellbau-kleinanzeigen.de/modellbau/forum/antwort.asp?Akt=Antworten&Forum=12&ID=1355

Gruss mäd mäx

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen,

Ich habe nur recht minderwertiges Zeichnungsmaterial. Wenn ich im UG die Skizzen vergrößere, desto unschärfer wurde das Bild. Von einem Nachzeichnen war dann völlig abzusehen.
Gibt es eine Möglichkeit gescannt Zeichnungen über ein Antialaising laufen zu lassen.

Grüße
Istvan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich zeichne die scann's erst in der Größe der Zeichnung nach und skaliere dann erst die Kurven auf die benötigte Größe.
So ist der Rumpf aus meinem Beispiel entstanden, die Vorlage hatte nur Din A4.

Hans Jörg

------------------
www.turbocadkurse.de

www.cnc-modellbautechnik.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo RexDanni,

habe zufällig Deinen Beitrag gelesen.
Ich habe den Segelfliegerrumpf in Freiformlächen gesehen (Klasse)
und intressiere mich für Daten (auch STEP,IGES,Internet-Links oder prt-Files).
Kannst Du mir weiterhelfen?
Danke!!!

Servus
Max49

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Max49,

die 3-Seitenansicht nach der ich den Habicht Rumpf gezeichnet habe stammt aus dem Sonderheft "Flugzeugtypen - Band 1 Segelflugzeuge" aus dem Modellsportverlag Baden-Baden.
ISBN-3-923142-00-5
Das Heft ist noch erhältlich und einige andere auch.
Ist eine ganze Reihe von Scale-Dokumentationen.

Servus
Hans Jörg

------------------
www.turbocadkurse.de

www.cnc-modellbautechnik.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Forumer,

ich habe noch eine Frage zum gescannten Bild.
Ich kann die maximale Texturgröße nur auf 4048 stellen.
Größere Texturwerte kann ich nicht einstellen, die sind bei mir aber grau unterlegt.
Weis jemand einen Rat um Abhilfe ?

Gruß

Istvan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
