Hallo zusammen,

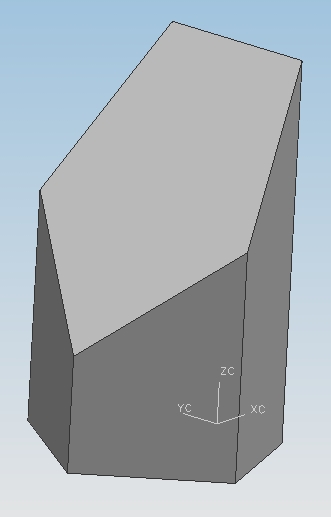

bin gerade verzweifelt dran, eine Abwicklung zu erstellen. Ich komm einfach nicht drauf. Im Anhang ist ein Prisma dargestellt, das möchte ich auf eine Ebene abwickeln, wahlweise mit oder ohne Grund- bzw. Deckfläche. Weiß jemand von Euch, wie sowas geht?

Edit: Anhang vergessen (mal wieder)

------------------
Gruß

Markus

[Diese Nachricht wurde von Markus_30 am 21. Mai. 2006 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Der einfachste Weg ist ist die Flächen abzuleiten und die Flächen Stück für Stück in ebene Flächen zu drehen/schwenken.
mfg
uwe.a

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, Uwe,

zunächst danke für die Antwort. Wie genau geht das? Bin auf dem Gebiet der Abwicklungen nicht so bewandert...

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ich würde das so machen wie Uwe das vorschlägt. Er meint wahrscheinlich einfach die Fläche über extracted face ableiten, parameter entfernen und dann im Raum neu positionieren

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Thermoflasche:
ich würde das so machen wie Uwe das vorschlägt. Er meint wahrscheinlich einfach die Fläche über extracted face ableiten, parameter entfernen und dann im Raum neu positionieren

---

Ist das nicht reichlich umständlich? Meine Vorstellung wäre, dass ich eine Fläche angebe, auf die abgewickelt werden soll und dann die Flächen angebe, die ich abwickeln will. Sowas geht dann wahrscheinlich nicht, oder?

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Markus,

wenn du im Besitz einer Lizenz für das Blechmodul bist, würde es mit dem darin enthaltenen Abwicklungstool gehen. Dort kann man eine Basisfläche angeben, Kanten die Aufgeschnitten werden müssen (hier die Ecken deines Prismas) und natürlich alle Flächen, die Abgewickelt werden sollen.

Gruß

Michael Eichelberg
Dr. Wallner Engineering Nord GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi, Michael,

Blechmodul haben wir. Damit werde ich es mal ausprobieren. Hab vielen Dank. Wenns nicht klappt, dann kann ich mich ja nochmal melden.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Michael

mit dem Blechmodul abwickeln versuch ich schon seit Tagen.
Bekomm aber die Kannten nicht hin, die aufgeschnitten werden muessen.

Mit welcher Funktion in welchem Blechmodul machst Du das denn?

Gruss Wolfgang

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,
ich denke, man kann die Flächen auf eine Ebene abwickeln, aber nur, wenn die Kanten mit einem Radius versehen sind.

------------------
Grüßle
Lea

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

bin grad wie verrückt am Suchen nach der Funktion, mit der ich die Abwicklung hinbekommen soll. Aber ich finde keine Abwickeln-Funktion. Wie war das gedacht? Ich komm einfach nicht drauf...

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...guckst du unter Anwendung - Blech - Formen/Abwickeln
und dann weiter mit Werkzeug _Abwicklung.

war es das, was du suchst?

------------------
Grüßle
Lea

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

habs gerade versucht und komme auf keinen grünen Zweig. Bis Werkzeuge - Abwicklung bin ich gekommen. Dann weiß ich nicht mehr so recht weiter. Hab schon verschiedenes durchprobiert und das Ergebnis lässt immer zu wünschen übrig. Entweder es wird nur die eine zuerst angeklickte Fläche abgewickelt oder die Abwicklung enthält lauter krumme Linien, obwohl die bei meinem Beispiel aber alle gerade sein müssen. Wäre dankbar, wenn ich so ne Art Schritt-für-Schritt-Anleitung bekommen könnte.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen!
Wenn du in dieser Funktion bist, mußt du eigentlich nur eine Fläche anklicken und es wird eine Ableitung erstellt. Zumindest geht das bei uns so. Keine Ahnung, ob da evtl. noch was eingestellt werden muß.???

Aber sollte das nicht funktionieren, kannst du dir behelfen, indem du die Körperkanten als Kurven erzeugst: Einfügen, Kurve aus Körpern, Extrahieren, Kantenkurven. Und dann die Kurven drehen und auf eine Ebene legen...

------------------
Grüßle
Lea

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

prisma_flat_pat_0.prt.txt prisma_flat_pat.jpg

Ich hab so den Verdacht, an einem Vollkörper gehts nicht.

Schau dir mal den angehängten Part an.
Als Workaround könnte man 2 FlatPattern machen und die dann in eine Gesamtabwicklung zusammenführen ...

Thomas

------------------
NX3.0.2.3 MP3 + TCE9.1.2.8a  [stable]
NX3.0.4.2 MP1 + TCE9.1.2.10a [testing]
ANSYS DesignSpace 10.0 SP1
@M$-WinXP_SP2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

@Thomas: Das werde ich mal ausprobieren.

Eine einfache und elegante Lösung gibt es hier wohl nicht, oder? Wär ja auch zu schon gewesen, wenn ich schnell und einfach eine Abwicklung ohne Getrickse erstellen könnte.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich denke dein Problem ist das du kein Blechteil hast.
Extrahiere die Flaechen
Insert -> Assosiative Copy -> Extract

Dies ergibt sheetsolids ..... und die kannst du abwickeln.

------------------
.........__o
.........\< ,
.......( )/ ( )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, Heinz,

hast du das ausprobiert? Bis zu den Flächen bin ich noch gekommen. Aber wie bekomme ich dann anschließend die Abwicklung? Kannst du das bitte Schritt für Schritt erklären? Will keinesfalls lästig sein, ich glaube, ich bin wirklich so blöd.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Markus
du bist nicht bloed ...... die Vorgehensweise ist etwas umstaendlich da du das Teil nicht als Blechteil konstruierst hast.
nachdem du die Flaechen extrahierst hast musst du diese zusammennaehen
( sew )
Dann Application -> Sheet metal -> Forming/Flattening
Dann Tools -> Flat pattern
Start Flaeche selektieren .... alle anderen Flaechen als preserving Faces selectieren . Dann die Kanten selektieren die aufgeschnitten werden sollen ........ schick eine PM mit Tel.nr wenns noch nicht klappt

------------------
.........__o
.........\< ,
.......( )/ ( )
