Hallo Leute,
nachdem Erstellen von Körpern welche aus Einzelflächen erzeugt werden
sind die Umrisslinien der Einzelflächen auf der Zeichnung immer sichtbar, dies erzeugt mitunter Missverständnisse bei der Zeichnungsinterpretation.
Bisher habe ich mir immer mit der manuellen Nachbearbeitung durch ausblenden der sichtbaren Linien beholfen, die ist jedoch relativ aufwendig, vor allem passiert immer wieder das Linien übersehen werden.

Gibt es einen Schalter der diese Umrisslinien unterdrückt

------------------
ugsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing

Senden Sie eine Private Message an Meinolf Droste

Schreiben Sie einen Gästebucheintrag für Meinolf Droste

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 05. Apr. 2006 11:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für ugsi

Kannst du mal so etwas hier reinstellen?

Zwei Ideen:
- Reference-Sets
- Layer

grüße

------------------
Grüße Meinolf

Ist es zu laut bist du zu alt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ugsi
Mitglied

Beiträge: 591
Registriert: 01.11.2003

NX10
NX12
NX1899

erstellt am: 05. Apr. 2006 13:42

<-- editieren / zitieren -->

Unities abgeben:

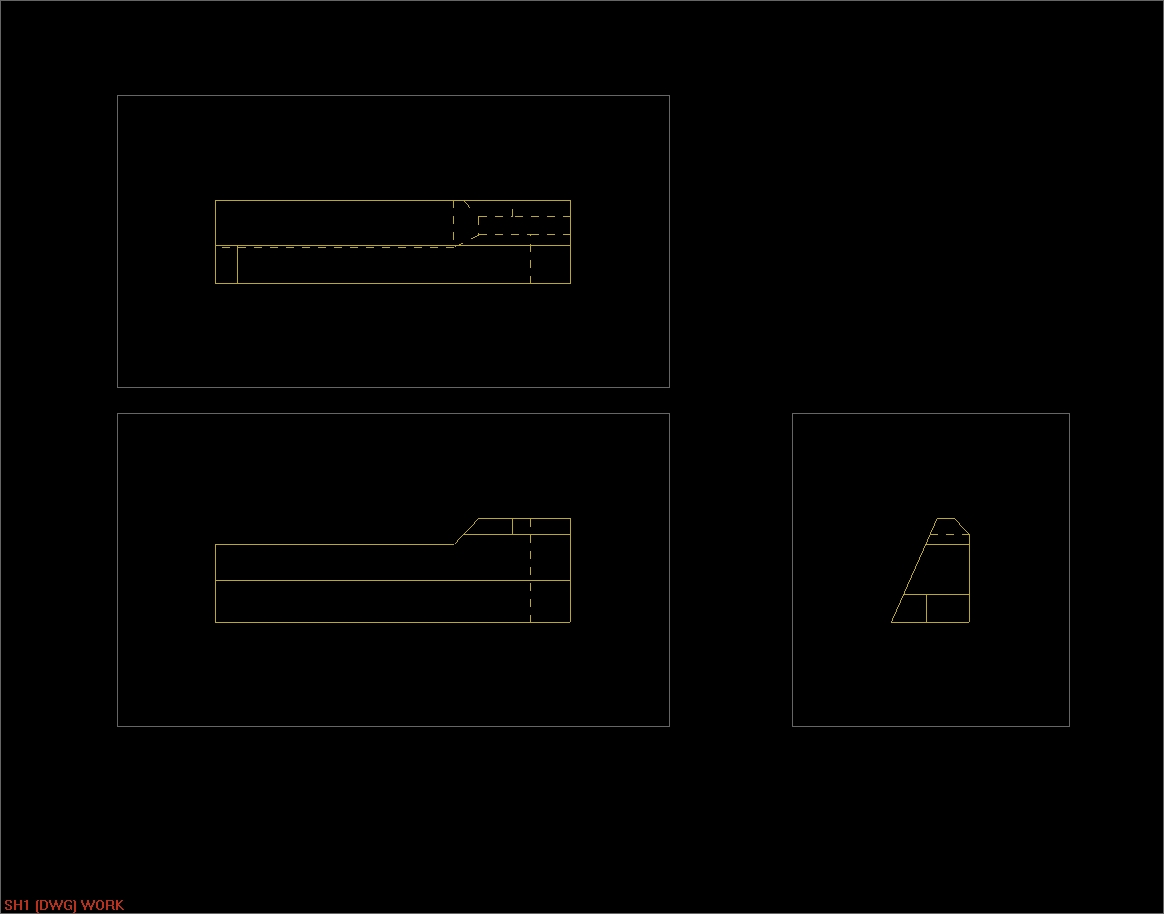

Habe einmal ein Beispiel beigefügt, aber wahrscheinlich schon die Lösung dazu gefunden

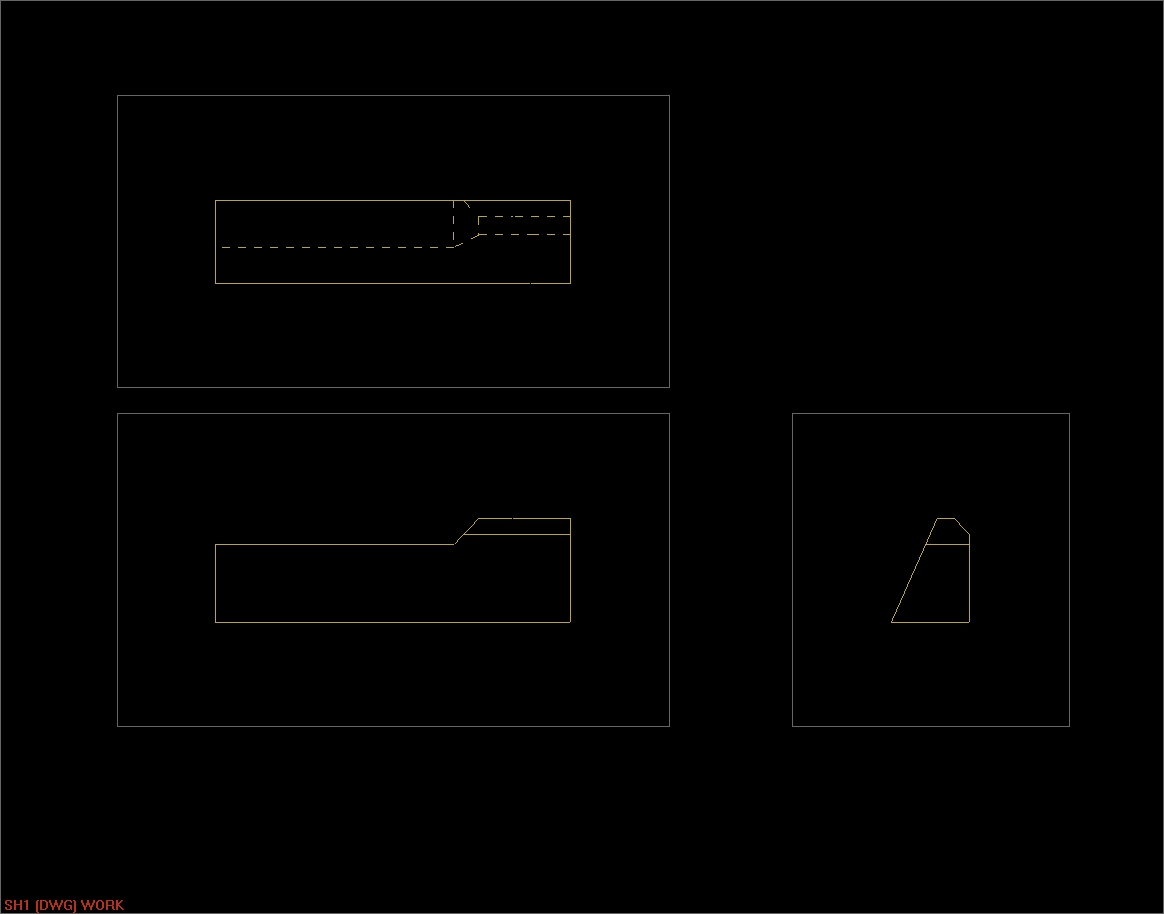

Musste nur die glatten Kanten abschalten damit ist das Ergebnis so wie es sein sollte.

------------------
ugsi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meinolf Droste
Ehrenmitglied V.I.P. h.c.
Dipl.Ing

Beiträge: 5175
Registriert: 14.12.2000

NTSI Workstation
Core i7-9700K 4.90 GHz
32 GB RAM
NVIDIA Quadro P2000

TC 11.5
NX 12.0.2 MP7
NX 1888 testing
NX 1899 Beta

erstellt am: 05. Apr. 2006 13:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für ugsi

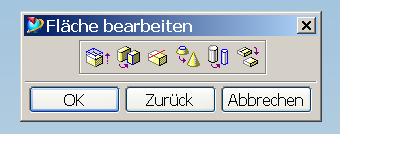

hast du schon versucht, die Flächennähte mit "Fläche bearbeiten" "Fläche vereinen" zu entfernen (ganz rechts das Icon)
Wenn das funzt, wäre sowohl dein 3D Modell als auch deine Zeichnung sauber.

grüße

------------------
Grüße Meinolf

Ist es zu laut bist du zu alt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
