Autor Thema:  Reiner Schnitt in NX1 (984 mal gelesen)
jasabil
Mitglied
Ingenieur


Sehen Sie sich das Profil von jasabil an!   Senden Sie eine Private Message an jasabil  Schreiben Sie einen Gästebucheintrag für jasabil

Beiträge: 35
Registriert: 03.03.2006

 erstellt am: 07. Mrz. 2006 11:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo
Gibt es eine Möglichkeit in UG (NX1) nur den reinen Schnitt dastellen zulassen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 07. Mrz. 2006 11:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jasabil 10 Unities + Antwort hilfreich
Du hast die möglichkeit deinen Schnitt auszuschneiden und auf einem neuen Blatt einzufügen. Ist es das was Du meintst?

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jasabil
Mitglied
Ingenieur


Sehen Sie sich das Profil von jasabil an!   Senden Sie eine Private Message an jasabil  Schreiben Sie einen Gästebucheintrag für jasabil

Beiträge: 35
Registriert: 03.03.2006

 erstellt am: 07. Mrz. 2006 11:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
ja, aber wie?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 07. Mrz. 2006 11:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jasabil 10 Unities + Antwort hilfreich
auf den Rahmen mit der rechten Maustaste-ausschneiden-neue Zeichnung erstellen-einfügen

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 07. Mrz. 2006 11:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jasabil 10 Unities + Antwort hilfreich
sorry, das heißt nicht Ausschneiden sondern Schnitt und das einfügen findest Du unter Bearbeiten-einfügen

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jasabil
Mitglied
Ingenieur


Sehen Sie sich das Profil von jasabil an!   Senden Sie eine Private Message an jasabil  Schreiben Sie einen Gästebucheintrag für jasabil

Beiträge: 35
Registriert: 03.03.2006

 erstellt am: 07. Mrz. 2006 11:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Auf welchen Rahmen, Thermo? Es ist NX1, oder bin ich doof?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 07. Mrz. 2006 11:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jasabil 10 Unities + Antwort hilfreich
den Ansichtrahmen  wir benutzen z.Z. NX2, aber ich bin der Meinung das es bei der älteren Version auch möglich war

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jasabil
Mitglied
Ingenieur


Sehen Sie sich das Profil von jasabil an!   Senden Sie eine Private Message an jasabil  Schreiben Sie einen Gästebucheintrag für jasabil

Beiträge: 35
Registriert: 03.03.2006

 erstellt am: 07. Mrz. 2006 11:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo, Thermo!!!

Kannst du mir bitte ein Bild von diesem Ansichtrahmen, oder wo genau liegt er.

(Mehr Ahnung habe ich eigentlich in NX3)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

klemenz
Mitglied



Sehen Sie sich das Profil von klemenz an!   Senden Sie eine Private Message an klemenz  Schreiben Sie einen Gästebucheintrag für klemenz

Beiträge: 312
Registriert: 22.11.2002

Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100

erstellt am: 07. Mrz. 2006 11:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jasabil 10 Unities + Antwort hilfreich
Hallo jasabil

mach eine Ausbruchschnitt-Ansicht über die ganze Ansicht hinweg. Damit Du die Tiefe des Ausbruchs festlegen kannst, musst Du ev. vorher zB. eine temporäre Seitenansicht erzeugen, die Du nach dem Erzeugen der Ausbruch-Schnittansicht ja wieder löschen kannst.

Gruss, Ueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jasabil
Mitglied
Ingenieur


Sehen Sie sich das Profil von jasabil an!   Senden Sie eine Private Message an jasabil  Schreiben Sie einen Gästebucheintrag für jasabil

Beiträge: 35
Registriert: 03.03.2006

 erstellt am: 07. Mrz. 2006 12:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Ueli,

ich versuch's.
Danke

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 07. Mrz. 2006 12:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jasabil 10 Unities + Antwort hilfreich


schau mal im Anhang

------------------
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jasabil
Mitglied
Ingenieur


Sehen Sie sich das Profil von jasabil an!   Senden Sie eine Private Message an jasabil  Schreiben Sie einen Gästebucheintrag für jasabil

Beiträge: 35
Registriert: 03.03.2006

 erstellt am: 07. Mrz. 2006 12:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Thermo danke, aber bei NX1 geht's so leider nicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jasabil
Mitglied
Ingenieur


Sehen Sie sich das Profil von jasabil an!   Senden Sie eine Private Message an jasabil  Schreiben Sie einen Gästebucheintrag für jasabil

Beiträge: 35
Registriert: 03.03.2006

 erstellt am: 07. Mrz. 2006 13:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ueli wie erzeugt man temporäre Seitenansicht in NX1?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

klemenz
Mitglied



Sehen Sie sich das Profil von klemenz an!   Senden Sie eine Private Message an klemenz  Schreiben Sie einen Gästebucheintrag für klemenz

Beiträge: 312
Registriert: 22.11.2002

Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100

erstellt am: 07. Mrz. 2006 13:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jasabil 10 Unities + Antwort hilfreich
Temporäre Seitenansicht ist vielleicht der falsche Ausdruck, ich meine damit eine ganz normal erzeugte Ansicht, die ich nur benötige um darin die Tiefe des Ausbruchs mit einem Punkt zu bestimmen. Ich lösche sie anschliessnd ja wieder.

Gruss, Ueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jasabil
Mitglied
Ingenieur


Sehen Sie sich das Profil von jasabil an!   Senden Sie eine Private Message an jasabil  Schreiben Sie einen Gästebucheintrag für jasabil

Beiträge: 35
Registriert: 03.03.2006

 erstellt am: 07. Mrz. 2006 13:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ja, aber bei mir klappt's nicht diese Ansicht nachher zu löschen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

klemenz
Mitglied



Sehen Sie sich das Profil von klemenz an!   Senden Sie eine Private Message an klemenz  Schreiben Sie einen Gästebucheintrag für klemenz

Beiträge: 312
Registriert: 22.11.2002

Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100

erstellt am: 07. Mrz. 2006 14:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jasabil 10 Unities + Antwort hilfreich
Hallo jasabil

Es kann ja sein, dass in NX1 eine Ansicht nicht gelöscht werden kann, ohne dass die abhängige Ansicht nicht auch gelöscht wird, aber mind. ab NX2 funktioniert es so wie ich es beschrieben habe.
Was meldet denn NX1 wenn Du versuchst die Ansicht zu löschen?

Gruss, Ueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jasabil
Mitglied
Ingenieur


Sehen Sie sich das Profil von jasabil an!   Senden Sie eine Private Message an jasabil  Schreiben Sie einen Gästebucheintrag für jasabil

Beiträge: 35
Registriert: 03.03.2006

 erstellt am: 07. Mrz. 2006 14:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hi,Ueli.

"Eine oder mehr Bezugsansichten kann/können nicht gelöscht werden, weil sie Ansicht übergeordn. Elemente für eine Schnittansicht ist."

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

klemenz
Mitglied



Sehen Sie sich das Profil von klemenz an!   Senden Sie eine Private Message an klemenz  Schreiben Sie einen Gästebucheintrag für klemenz

Beiträge: 312
Registriert: 22.11.2002

Win7, SE V20SP15, auf P4 3GHz 3GB RAM, nVIDIA FX1100

erstellt am: 07. Mrz. 2006 14:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jasabil 10 Unities + Antwort hilfreich
Kannst Du für den Punkt der Ausbruchs-Tiefe auch Koordinatenwerte eingeben? Sonst weiss ich im Moment auch nicht weiter.
Es fällt mir nur gerade die unschöne Lösung ein, indem Du die nicht mehr benötigte Ansicht an den Rand der Zeichnung schiebst, so dass sie nicht geplottet wird, aber eben ...

Gruss, Ueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jasabil
Mitglied
Ingenieur


Sehen Sie sich das Profil von jasabil an!   Senden Sie eine Private Message an jasabil  Schreiben Sie einen Gästebucheintrag für jasabil

Beiträge: 35
Registriert: 03.03.2006

 erstellt am: 07. Mrz. 2006 15:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ich hab Massstab o.oo1 genommen und Darstellung in Farbe Schwarz umgewandelt, damit man nix  in der Hauptansicht  sehen kann

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kuno2
Mitglied
Senior Tüftler


Sehen Sie sich das Profil von kuno2 an!   Senden Sie eine Private Message an kuno2  Schreiben Sie einen Gästebucheintrag für kuno2

Beiträge: 536
Registriert: 06.07.2004

win10 64
creo3

erstellt am: 07. Mrz. 2006 19:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für jasabil 10 Unities + Antwort hilfreich


Hallo jasabil,

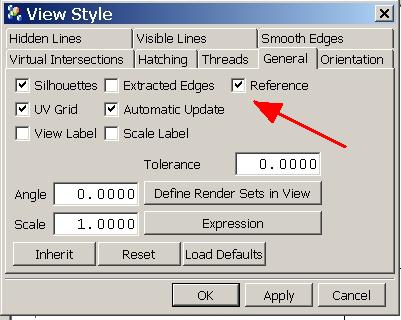

Eine Zeichnungsansicht, die nur als Referenz benötigt wird, wird mit dem entsprechenden Häkchen im view-style auf "reference" gesetzt, und wird damit unsichtbar, s. Abbildung.

------------------
Euer Kuno2
