Hallo Leute,

im Anhang mal wieder eine Feder, die sich beim verbauen eine Länge zuweisen lassen sollte (über Zahlen Bereich). Mit Žner normalen Feder kein Problem, die hat aber Ösen. Eine Öse bleibt nu immer stehen, wenn die Feder gedeht wird... Ich möchte keine Kurven in der Baugruppe selektieren müssen (keine Geometrie Referenzen angeben). Wenn ich die Geometrischen Referenzen weglasse, meldet UG beim verlängern: Kann Element nicht kopieren... HIIILFE

Ciou Boffix

------------------
System:W2K[SP4],UG NX2.0.5.2 (MP2),TCEV9.1.2.3,MSOffice2003 ***und endlich wieder   ***

[Diese Nachricht wurde von boffix am 04. Apr. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi CADDoc,

Pörfekt, so gehtŽs. Ich habe bisher "nur" die Skizzen + Cables in den deformierbaren bereich kopiert. Habe jetzt auch alles geschnappt, und siehe da, es fussioniert. Vielen Dank in UŽs sind unterwegs.

Grüßle Boffix !

------------------
System:W2K[SP4],UG NX2.0.5.2 (MP2),TCEV9.1.2.3,MSOffice2003 ***und endlich wieder ***

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

FEDER2.zip

hahaha, zu früh gefreut ...

habe die neue Feder noch ma angehängt. Wenn mann die verbaut, funktioniert die Längenanpasserei, aber .... Man kann sie mit neupositionieren nicht in y Richtung schieben....

noch jemand ne Idee ?!

Grüßle Boffix

------------------
System:W2K[SP4],UG NX2.0.5.2 (MP2),TCEV9.1.2.3,MSOffice2003 ***und endlich wieder ***

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi @ all,

bin mal so frei, und häng' meine Frage gleich unter diesen Thread. Es geht bei mir auch um eine Feder als deformierbares Teil. Ich schaff aber leider nicht mal eine einfache, geschweige denn eine mit Ösen. Aber ein Schritt nach dem andern... ;-)

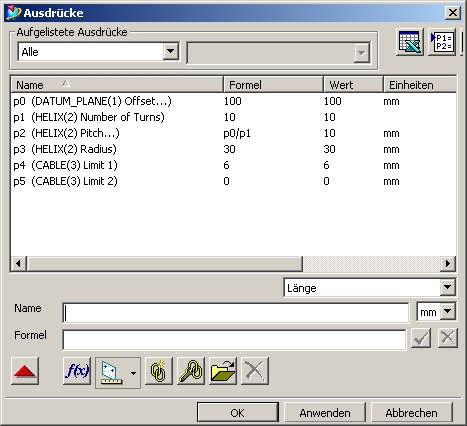

Also, ich hab eine Helix erstellt, dann ein Rohr rumgelegt und das ganze dann anschließend oben und unten getrimmt, damit ich zwei gerade Anflächungen bekomm. So weit so gut. Aber wenn ich das ganze als deformierbares Teil handhaben will, gibts Probleme. Hab das Einzelteil so definiert, dass ich die Einbauhöhe der Feder über eine Bezugsebene steuer. Die hat einen bestimmten Abstand von der Grundfläche. Die Teilung wird errechnet über die Einbauhöhe und die Windungszahl. Bein Einbauen und Höhe ändern bekomm ich immer die Meldung "Element kann nicht kopiert werden". Hab mal die Liste mit den Ausdrücken angehängt.

Kann mir bitte jemand sagen, wie ich das deformierbare Teil definieren muss, dass es funktioniert? Alleine bekomm ich es einfach nicht hin.

Danke und Gruß

Markus

[Diese Nachricht wurde von Markus_30 am 04. Apr. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

feder_m_oese.zip

Hallo boffix, Hallo Markus_30

schaut euch mal das File im Anhang an. Die beiden Oesen könnten auch 180° zueinander verdreht sein, dann ist der Aufwand etwas größer. Das habe ich mir hier mal gespart.
Boffix, bitte bei deiner nächsten Feder, beim Erzeugen des Cable auf Einzelsegment umschalten, damit nicht so viele kleine Flächen entstehen.
Wenn Ihr noch mehr zu dem Thema Deformierbare Elemente und Regelkurven erfahren wollt, meldet euch mal bei mir.

Viele Grüße

Michael Eichelberg
Spezialist Freiformflächen und Regelkurven
Dr. Wallner Engineering Nord GmbH
28844 Weyhe
Mail: info@drwe-n.de
Web: www.drwe-n.de (noch in Arbeit)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo MichaelE,

schön zu sehen, dass es doch funktionieren kann. Leider habe ich mit Freiform- Modelling noch keine Erfahrung. Jetzt habe ich zwar was funktionierendes, verstehe aber den Aufbau nicht... Das ärgert mich beinahe mehr! Deformierbare Teile werden jedoch immer häufiger kommen, auch um der Teilevielfalt Herr zu werden. Wenn das bei uns nun öfters verlangt wird hast Du recht, und eine Schulung wird unumgänglich. UŽs sind unterwegs !

Grüßle Boffix

------------------
System:W2K[SP4],UG NX2.0.5.2 (MP2),TCEV9.1.2.3,MSOffice2003 ***und endlich wieder ***

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, zusammen,

gibt es "Gebrauchsanweisungen" zu den UG-Tools, mit denen man sich selbst in die Materie einarbeiten kann? Insbesondere Freiform würd mich interessieren. Kann man sowas vielleicht von UGS kostenlos beziehen?

Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, CADDoc,

deutschsprachige Anleitungen gibt es wohl nicht, oder? Gedruckte Form wär mir bei sowas eigentlich lieber. Aber da wird dann bestimmt wieder Geld verlangt oder gesagt, man soll doch eine Schulung machen. Und das möchte ich nicht unbedingt. Hat jemand eine Idee, ob es sowas kostenlos von UGS gibt (Unterlagen zum "Selbststudium")?

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
