Autor Thema:  Problem thicken sheet- ruled (691 mal gelesen)
signum
Mitglied
Konstrukteur


Sehen Sie sich das Profil von signum an!   Senden Sie eine Private Message an signum  Schreiben Sie einen Gästebucheintrag für signum

Beiträge: 89
Registriert: 08.04.2004

NX2.0.4.2

erstellt am: 07. Dez. 2004 09:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


hallo.
stehe etwas unter zeitdruck.

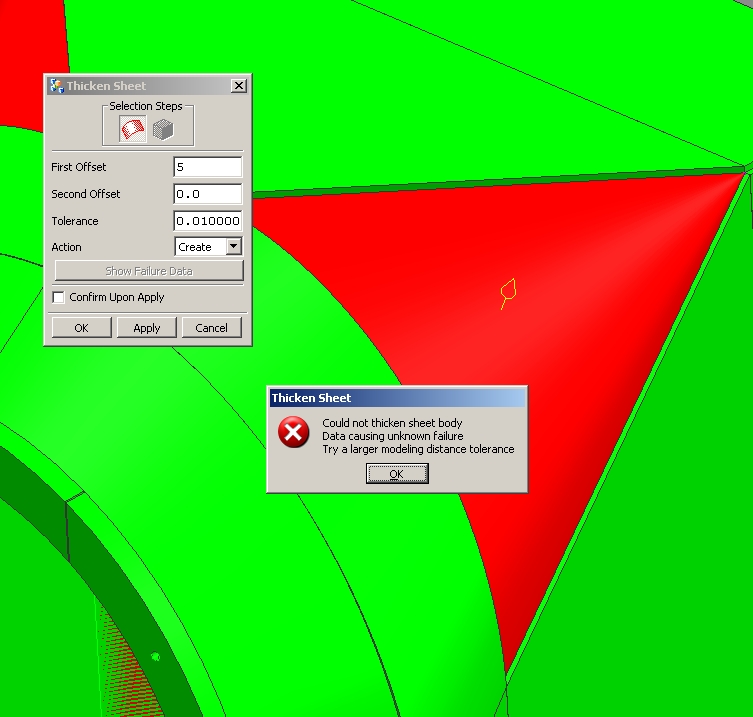

habe ein bild meines problems angehängt.zur erklärung:ich habe ein ruled erzeugt.erster string ein punkt--zweiter ist ein bogen..das klappt ja noch.dann erzeugen wir aus diesen flächen mittels thicken sheet unseren volumenkörper.das funktioniert immer sehr gut und schnell...doch bekomme ich diese meldung beim letzten teil...die toleranz habe ich schon umgestellt...habe die vermutung das es an dem ersten string liegt..da diese nur ein punkt ist..so lange rede kurzer sinn...kann mir jemand schnell aus dem stehgreif eine schnell saubere lösung sagen..wie ich mein blech erzeigen kann...bzw wie man den fehler beheben kann..das es mit thicken sheet geht.

DANKE

------------------
mfg
signum

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 07. Dez. 2004 10:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für signum 10 Unities + Antwort hilfreich
Hallo Signum,
veruche die funtion through curve mesh und definiere die Ränder Tangential zur Aussenbegrenzung. Solltest dann keine Probleme meht haben.
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

konradw
Mitglied
CAD Key User


Sehen Sie sich das Profil von konradw an!   Senden Sie eine Private Message an konradw  Schreiben Sie einen Gästebucheintrag für konradw

Beiträge: 981
Registriert: 07.03.2000

NX12

erstellt am: 07. Dez. 2004 10:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für signum 10 Unities + Antwort hilfreich
Du solltest darauf achten, daß die Ursprungsfläche sich OFFSETen lässt. Wenn der Offset auf eine Fläche nicht geht wegen dem minimum Radius, dann geht der Thicken Sheet auch nicht.
Wenn Du den Thicken Sheet Assistant nimmst, dann kannst DU Dir sogar die Problemzonen anzeigen lassen...

------------------
MfG
Konrad Wieclawski

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

signum
Mitglied
Konstrukteur


Sehen Sie sich das Profil von signum an!   Senden Sie eine Private Message an signum  Schreiben Sie einen Gästebucheintrag für signum

Beiträge: 89
Registriert: 08.04.2004

NX2.0.4.2

erstellt am: 07. Dez. 2004 10:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
danke mal.

also das wegen dem offseten der fläche. ich weiss mittlerweile 100% das es an dem punkt liegt...hab da mal einen radius eingefügt mit 0.025mm und da geht es dann wieder.naja nur ist somit das problem noch nicht ganz gelöst.

@Thermoflasche die face sollte bei uns immer aus einen ruled erzeugt werden..da es blechteile werden..

------------------
mfg
signum

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 07. Dez. 2004 11:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für signum 10 Unities + Antwort hilfreich
Hallo Signum,
Da sehe ich beim ruled aber schwarz. Darfst Du denn wenigstens through curve anstatt through curve mesh benutzen?
beim through curve kannst Du die Randkurven auch tangential ausrichten. Versuche es mal. Dann solltest Du beim thicken sheet auch keine Selbstüberschneidung mehr bekommen.
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

signum
Mitglied
Konstrukteur


Sehen Sie sich das Profil von signum an!   Senden Sie eine Private Message an signum  Schreiben Sie einen Gästebucheintrag für signum

Beiträge: 89
Registriert: 08.04.2004

NX2.0.4.2

erstellt am: 07. Dez. 2004 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
berichtige mich falls ich falsch liege...aber kann man bei through curves einen punkt auswählen?!?!?...ich hätte immer geglaubt das geht nicht..lasse mich aber gerne belehren

------------------
mfg
signum

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 07. Dez. 2004 11:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für signum 10 Unities + Antwort hilfreich
darfst Du das Teil hier reinstellen ?? Dann kann ich mal dran probieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

signum
Mitglied
Konstrukteur


Sehen Sie sich das Profil von signum an!   Senden Sie eine Private Message an signum  Schreiben Sie einen Gästebucheintrag für signum

Beiträge: 89
Registriert: 08.04.2004

NX2.0.4.2

erstellt am: 07. Dez. 2004 11:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

lagerk.zip

hier ist die datei.
ich will ein blech erzeugen mit 5 mm dicke. (das rote ruled)

------------------
mfg
signum

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thermoflasche
Ehrenmitglied
Konstrukteur


Sehen Sie sich das Profil von Thermoflasche an!   Senden Sie eine Private Message an Thermoflasche  Schreiben Sie einen Gästebucheintrag für Thermoflasche

Beiträge: 1733
Registriert: 08.10.2003

Unigraphics NX 2.0.5.2 / NX 4.0.4.2
Solidworks 2007
Moldflow Part Advisor 8.0

erstellt am: 07. Dez. 2004 12:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für signum 10 Unities + Antwort hilfreich
Hallo Signum,
habe es gerade mal versucht. Beim thicken sheet kann er die Äußere mit der Inneren Fläche nicht als Solid verbinden (Offset Fläche funktioniert nämlich). Benutze die Äußeren Kanten zum erzeugen der Flächen und verdicke dann nach innen.
Gruß Thermo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

signum
Mitglied
Konstrukteur


Sehen Sie sich das Profil von signum an!   Senden Sie eine Private Message an signum  Schreiben Sie einen Gästebucheintrag für signum

Beiträge: 89
Registriert: 08.04.2004

NX2.0.4.2

erstellt am: 07. Dez. 2004 14:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
hallo.
also nochmals danke thermoflasche.
habe das mit dem nach innen verdicken versucht..wieder mal nicht geklappt!
nach einer kaffeepause...sind mir die ideen ausgegangen und ich habe dann einfach die face extrudiert...und schwupps ist es sogar mit einen nicht so schlechten ergebnis gegangen.
naja hab da mal wieder zu kompliziert gedacht.

------------------
mfg
signum

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
