Hallo Forum,

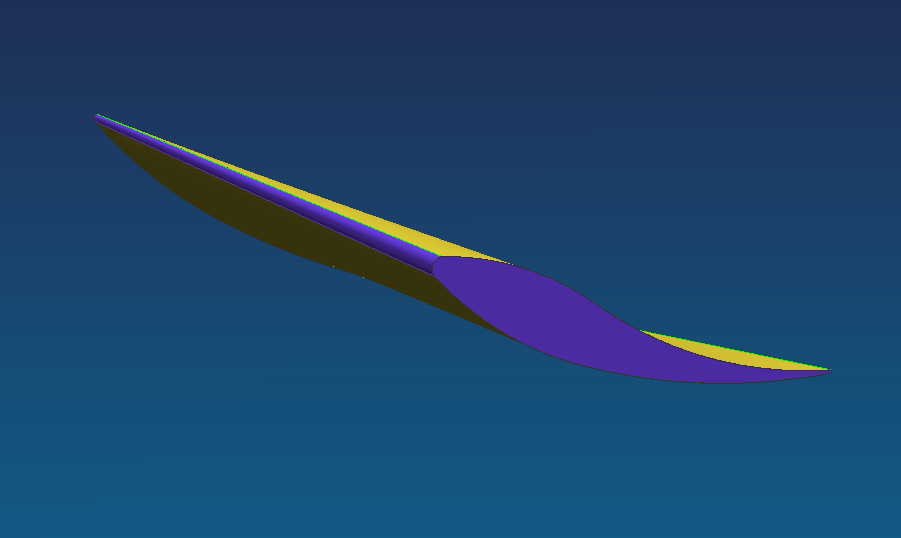

kann mir einer von Euch erklären, wie ich an den beiden blauen Flächen (siehe Anhang) eine Verrundung (R4) ranzaubern kann. Bin für jeden Rat dankbar.

------------------
**************************
mit freundlichen Grüßen
fph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kummer
Mitglied
Cad-Cam Programmierer


Sehen Sie sich das Profil von kummer an!   Senden Sie eine Private Message an kummer  Schreiben Sie einen Gästebucheintrag für kummer

Beiträge: 77
Registriert: 02.09.2004

Intel xeon
Win2000 Sp2
Unigraphics Nx2,3?
Manchmal Cadda von daveg

erstellt am: 06. Dez. 2004 14:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Frank-Peter 10 Unities + Antwort hilfreich
Würde gern helfen wenn ich deine *.jpg erkennen könnte.
(Seite nicht gefunden)
Ah ja Umlaute (Flächen)
Schreibe Flaechen

------------------
euer
KaWe


[Diese Nachricht wurde von kummer am 06. Dez. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

passt1
Mitglied
dipl. Techniker HF


Sehen Sie sich das Profil von passt1 an!   Senden Sie eine Private Message an passt1  Schreiben Sie einen Gästebucheintrag für passt1

Beiträge: 803
Registriert: 28.08.2002

SW: NX9.0.3.4, Teamcenter 10.1.2.2, aClass V16.0.4.0, WIN7/64bit, Office 2010
HW: Dell Precision T3610, Intel Xeon E5-1650 v2 / 3.50GHz / 32GB RAM / NVIDIA Quadro K5000

erstellt am: 06. Dez. 2004 14:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Frank-Peter 10 Unities + Antwort hilfreich
Hi Frank-Peter,

Bitte Umlaute im Anhang umbenennen (ü=ue; ä=ae; ö=oe)
Dann klappts auch mit dem hochladen...

------------------
MfG
Pascal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frank-Peter
Mitglied
Maschinenbau-Ingenieur


Sehen Sie sich das Profil von Frank-Peter an!   Senden Sie eine Private Message an Frank-Peter  Schreiben Sie einen Gästebucheintrag für Frank-Peter

Beiträge: 450
Registriert: 05.11.2001

UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,

erstellt am: 06. Dez. 2004 14:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo KaWe, Hallo Pascal,

danke für Euer Interesse.
Hier die umbenannte jpg-Datei

------------------
**************************
mit freundlichen Grüßen
fph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kummer
Mitglied
Cad-Cam Programmierer


Sehen Sie sich das Profil von kummer an!   Senden Sie eine Private Message an kummer  Schreiben Sie einen Gästebucheintrag für kummer

Beiträge: 77
Registriert: 02.09.2004

Intel xeon
Win2000 Sp2
Unigraphics Nx2,3?
Manchmal Cadda von daveg

erstellt am: 06. Dez. 2004 15:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Frank-Peter 10 Unities + Antwort hilfreich
Wenn es nur an den blauen sein soll möchtest du als übergang zu den gelben einen Absatz oder glatt.
Bei einem glatten Übergang, Variabler Radius R=0 R=4 R=0
Mit Absatz gibt es in NX3 eine schöne Erweiterung beim Verrunden
da kannst du sagen an welcher Kante der Radius aufhören soll.
Eine Frage noch: Ist die Blaue Radienfläche größer gleich R=4?

------------------
euer
KaWe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frank-Peter
Mitglied
Maschinenbau-Ingenieur


Sehen Sie sich das Profil von Frank-Peter an!   Senden Sie eine Private Message an Frank-Peter  Schreiben Sie einen Gästebucheintrag für Frank-Peter

Beiträge: 450
Registriert: 05.11.2001

UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,

erstellt am: 06. Dez. 2004 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo KaWe,

die blaue Radienfläche ist kleiner als 4 und die gelben Flächen müssten dann demzufolge auch getrimmt werden, oder nicht?.

------------------
**************************
mit freundlichen Grüßen
fph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kummer
Mitglied
Cad-Cam Programmierer


Sehen Sie sich das Profil von kummer an!   Senden Sie eine Private Message an kummer  Schreiben Sie einen Gästebucheintrag für kummer

Beiträge: 77
Registriert: 02.09.2004

Intel xeon
Win2000 Sp2
Unigraphics Nx2,3?
Manchmal Cadda von daveg

erstellt am: 06. Dez. 2004 15:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Frank-Peter 10 Unities + Antwort hilfreich
Kannst du die Daten zipen und reinstellen?
Das Bild sagt wenig aus.

------------------
euer
KaWe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frank-Peter
Mitglied
Maschinenbau-Ingenieur


Sehen Sie sich das Profil von Frank-Peter an!   Senden Sie eine Private Message an Frank-Peter  Schreiben Sie einen Gästebucheintrag für Frank-Peter

Beiträge: 450
Registriert: 05.11.2001

UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,

erstellt am: 06. Dez. 2004 15:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Fluegel_export.zip

Hallo KaWe,

anbei die gewünschte zip-Datei. Es sind nur die Elemente auf Layer 2 (Flächen) und 11 (Skizzen) wichtig.

------------------
**************************
mit freundlichen Grüßen
fph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

konradw
Mitglied
CAD Key User


Sehen Sie sich das Profil von konradw an!   Senden Sie eine Private Message an konradw  Schreiben Sie einen Gästebucheintrag für konradw

Beiträge: 981
Registriert: 07.03.2000

NX12

erstellt am: 06. Dez. 2004 16:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Frank-Peter 10 Unities + Antwort hilfreich
Das wird nie klappen, weil der minimum Radius 0.86 ist.
Wenn dann musst Du die 4 Radien zuerst machen und dann diese kleine Kegelflächen...

------------------
MfG
Konrad Wieclawski

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kummer
Mitglied
Cad-Cam Programmierer


Sehen Sie sich das Profil von kummer an!   Senden Sie eine Private Message an kummer  Schreiben Sie einen Gästebucheintrag für kummer

Beiträge: 77
Registriert: 02.09.2004

Intel xeon
Win2000 Sp2
Unigraphics Nx2,3?
Manchmal Cadda von daveg

erstellt am: 07. Dez. 2004 09:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Frank-Peter 10 Unities + Antwort hilfreich

R4_versuch.zip

Hier mal ein Versuch auf einer Seite.
Ist das überhaupt annähernd das was du dir Vorstellst?
Weitere Übergänge fehlen natürlich noch.
Meiner Meinung nach ist das aber was du max. an R4 hinbekommst.

Ich hoffe du kannst NX2 Daten lesen!?

------------------
euer
KaWe


[Diese Nachricht wurde von kummer am 07. Dez. 2004 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Frank-Peter
Mitglied
Maschinenbau-Ingenieur


Sehen Sie sich das Profil von Frank-Peter an!   Senden Sie eine Private Message an Frank-Peter  Schreiben Sie einen Gästebucheintrag für Frank-Peter

Beiträge: 450
Registriert: 05.11.2001

UG, Pro/E, MDT 6, Inventor 5.3, Catia V5, Ideas 8, MegaCAD, Rhino,

erstellt am: 07. Dez. 2004 10:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo KaWe,

danke für Deine Mühen. jetzt habe ich wenigstens einen Anhaltspunkt.

------------------
**************************
mit freundlichen Grüßen
fph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
